Разъем для аккумулятора для электровелосипеда Bosch 36 В ...

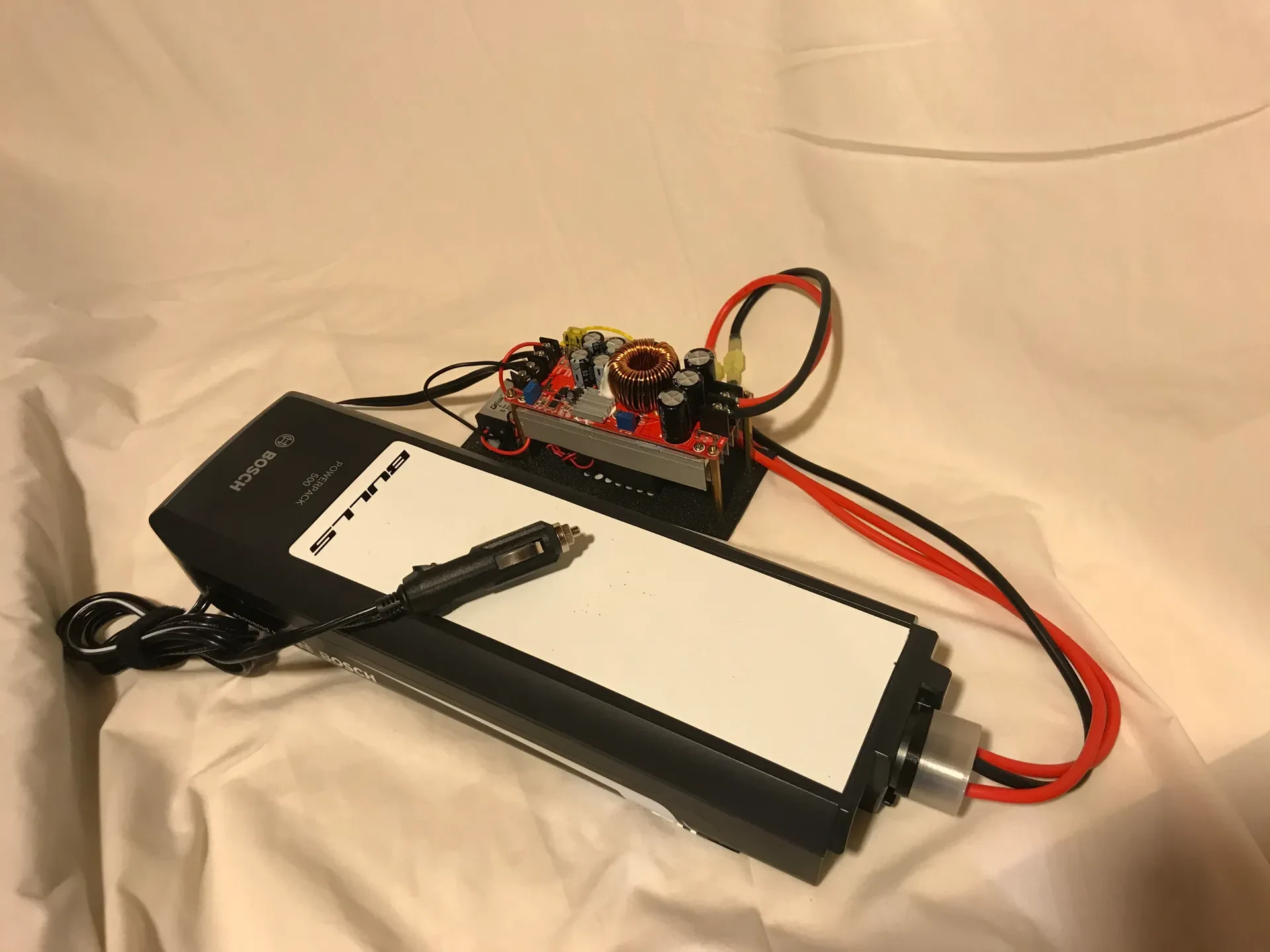

Я хотел иметь возможность заряжать аккумулятор Bosch Powerpack 500 в машине, когда я в поездке. К сожалению, стандартное зарядное устройство Bosch на 4 А потребляет 170 Вт, что больше, чем может выдержать инвертор переменного тока моего автомобиля. Я также пытался использовать инвертор чистой синусоидальной волны мощностью 300 Вт, но моя розетка прикуривателя поддерживает только мощность 120 Вт. Поэтому я решил создать собственное зарядное устройство для аккумулятора Bosch Ebike на 12 В, 2 А. Дополнительным преимуществом является то, что я могу регулировать максимальное напряжение заряда. Вы можете установить его на 80% и получить больше циклов работы от аккумулятора.

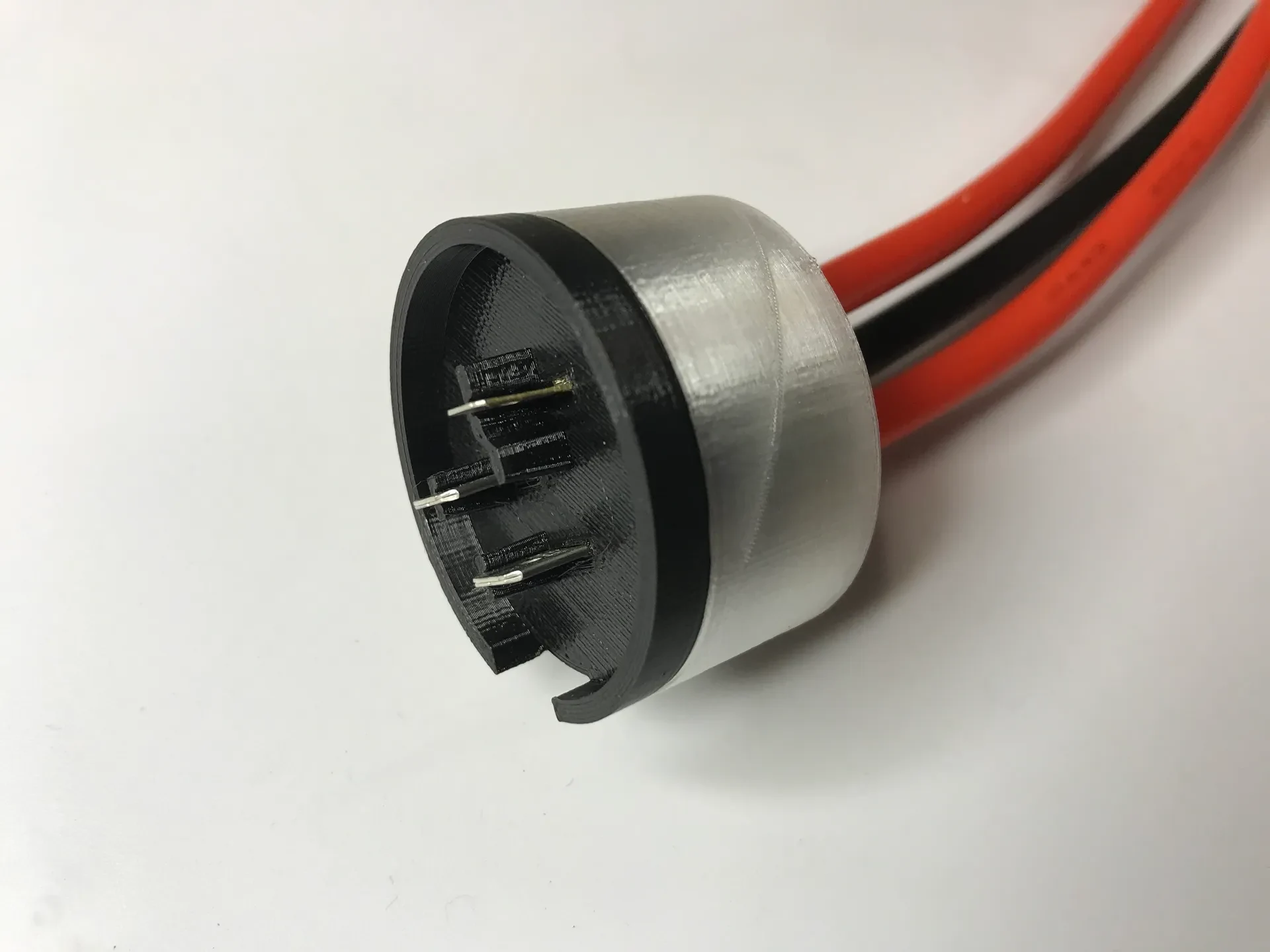

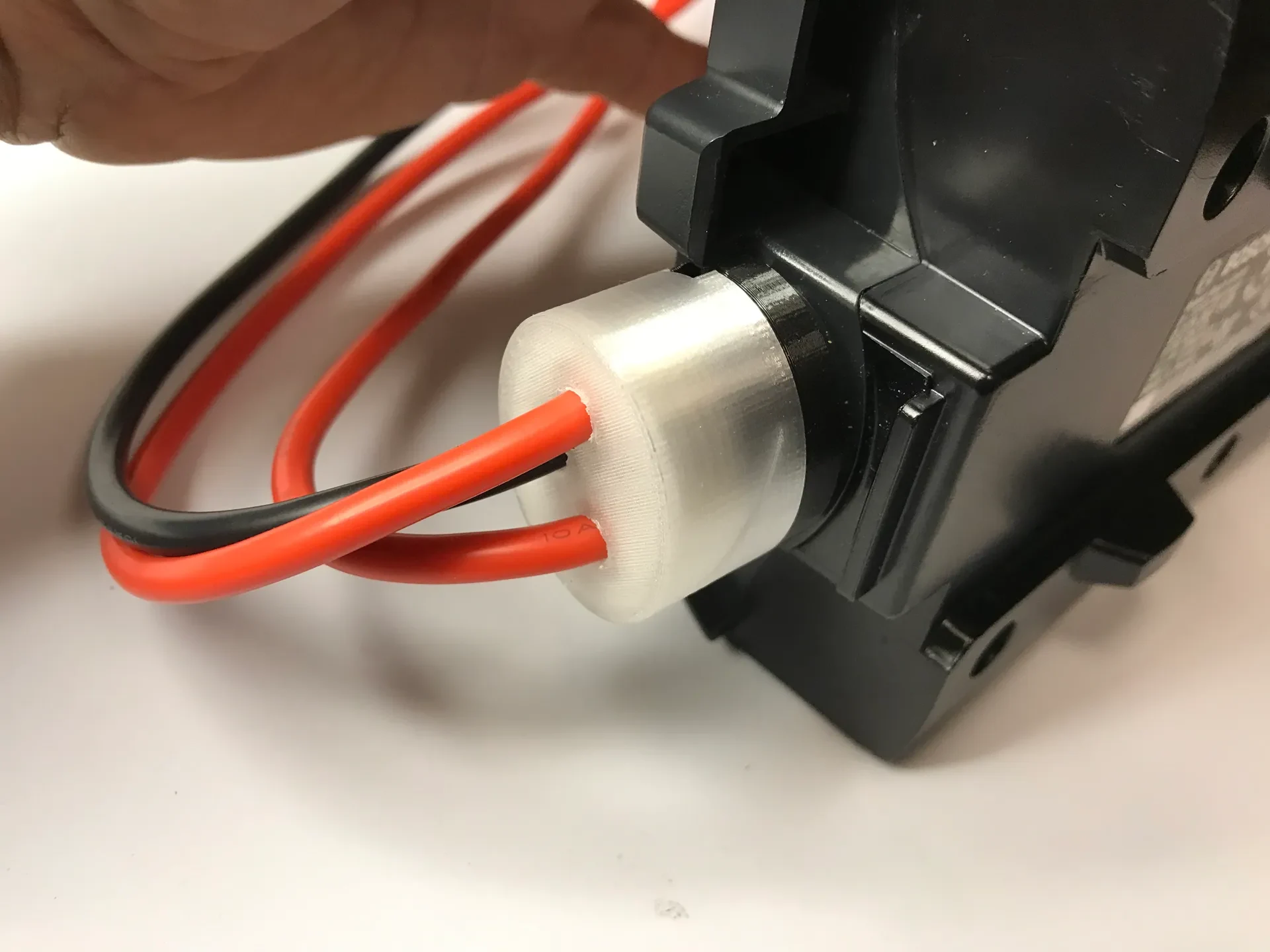

Спроектировать соединитель было относительно легко. Вы можете использовать стандартные разъемы типа «лопатка» из хозяйственного магазина. Сложнее всего было выяснить, как перевести аккумулятор Bosch в режим зарядки. Это оказывается довольно просто (так всегда бывает после того, как разберешься ;-). Вам просто нужно подать 5 В постоянного тока на третий контакт. Мне удалось найти преобразователи DC Boost на Amazon. Первый, который я выбрал, даже близко не соответствовал их характеристикам. Мне пришлось снизить ток заряда до 1,3 А, но температура все еще оставалась 112F. В итоге я остановился на ��олее мощном (и более дорогом) повышающем преобразователе.

Используемые предметы:

Аккумулятор Bosch Powerpack 500 (https://www.bosch-ebike.com/us/products/batteries/)
Повышающий преобразователь мощностью 1500 Вт ( https://amzn.to/2KQxC4I )
Преобразователь 12 В в 5 В ( https://amzn.to/3nEYtza )
Штекер прикуривателя 10А (https://amzn.to/3aCdUnV)
Многожильный медно-кремниевый провод 10Ga (https://amzn.to/2M1XBXv)
Разъединитель Ace Male 12-10AWG ( https://www.ebay.com/p/1900956207 )
Разъединитель Ace Male 22-16 AWG 0,187 На вкладке (https://amzn.to/3mBrw5n)
Щипцы для проводов ( https://amzn.to/3igwTog )

Инструмент для зачистки проводов ( https://amzn.to/33lQak4 )

Повышающий преобразователь мощностью 150 Вт, не соответствующий спецификациям ( https://amzn.to/3mGbqrd )
