Настенное крепление для зарядного устройства Bosch eBike ...

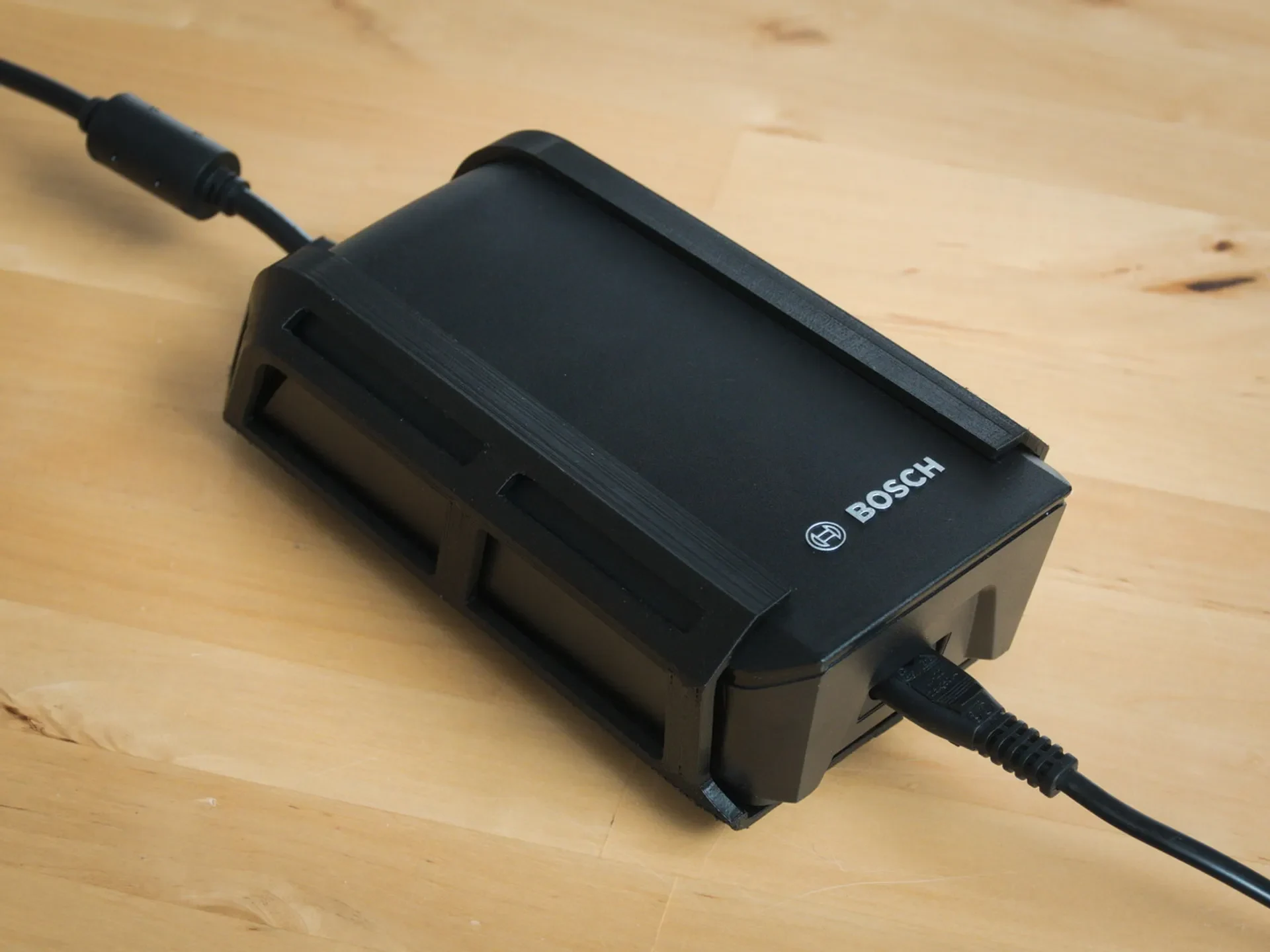

Этот принт позволяет элегантно закрепить зарядное устройство Bosch для электронного велосипеда на стене, где бы оно вам не мешало.

Я сделал эту версию, потому что несколько человек отметили, что им понравилась моя зарядная станция для eBike, но они предпочли автономную версию настенного крепления без встроенной розетки.

Он не обладает всеми функциями оригинальной конструкции, но имеет некоторые свои преимущества: он очень компактен, его легко собирать и быстрее печатать.

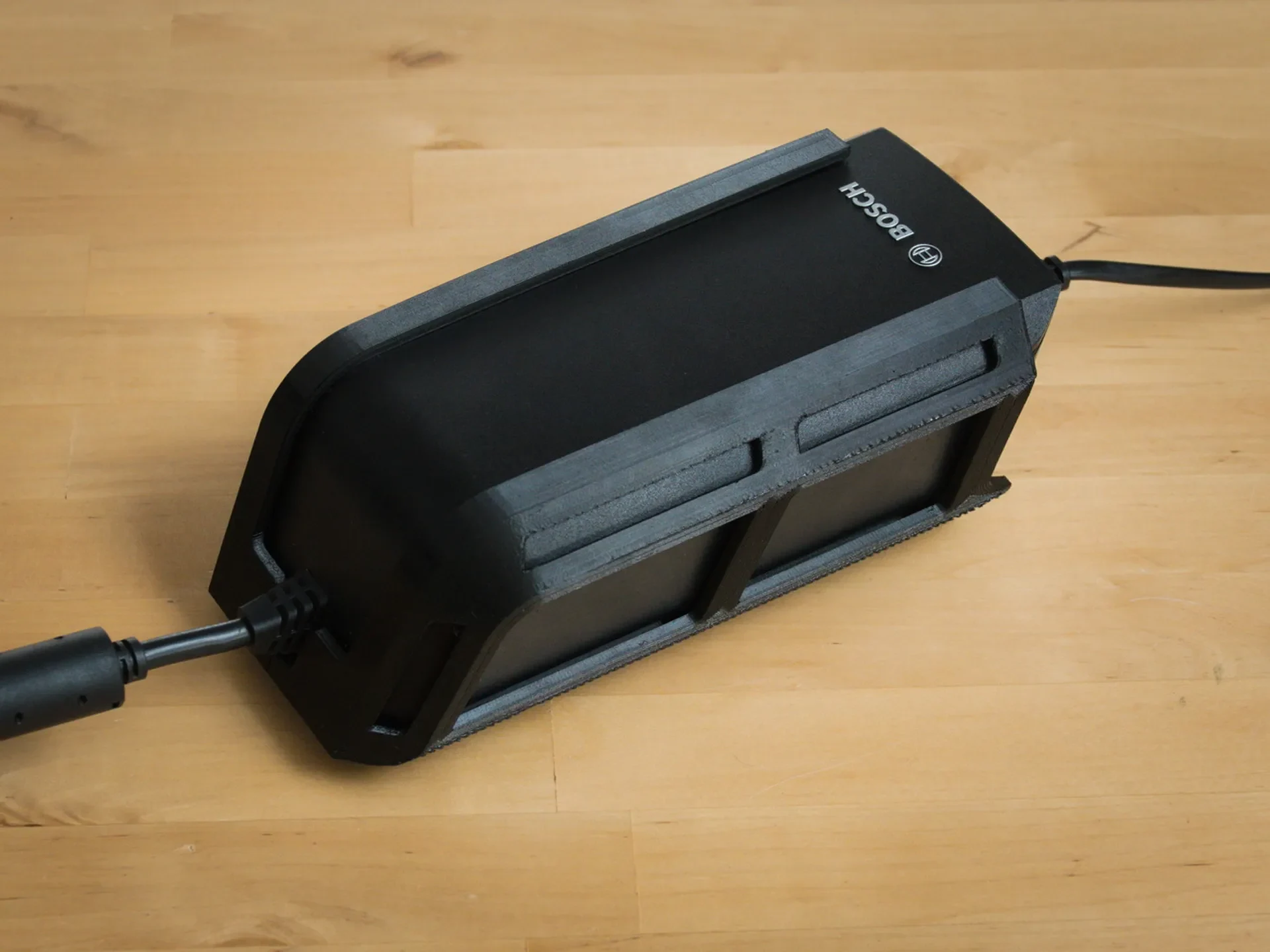

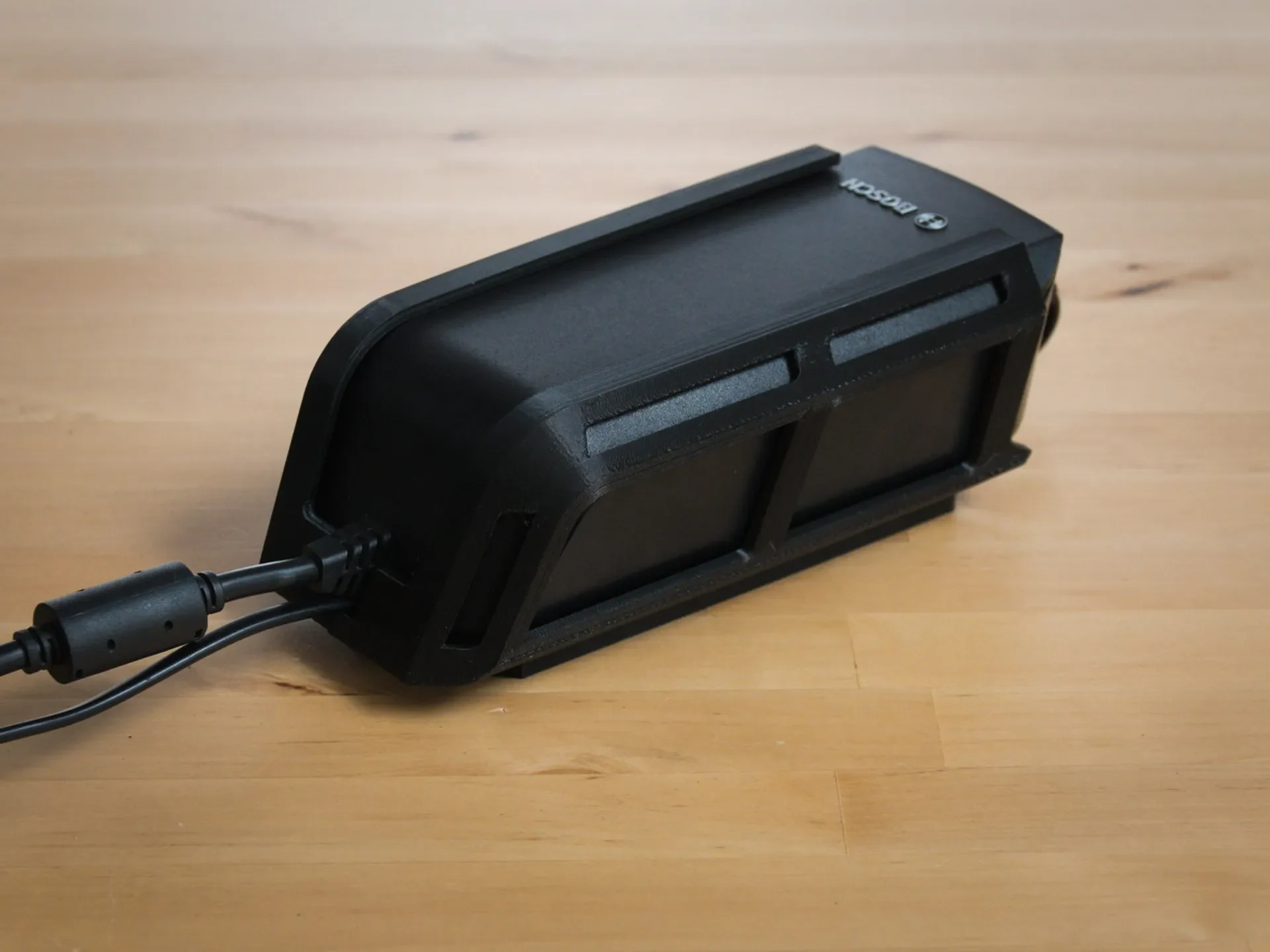

Эта модель не поддерживает тот же уровень прокладки кабелей, что и оригинал, но кабель питания можно легко проложить вверх (очевидно), но также и вниз, проложив его за зарядным устройством, так что настенное крепление останется внизу, рядом с кабелем постоянного тока (см. фото).

Оно специально разработано для стандартного зарядного устройства Bosch eBike Systems (4 А). В нем используются те же направляющие, что и в исходном дизайне, поэтому вы можете использовать их повторно, есл�� позже решите перейти на полную конструкцию.

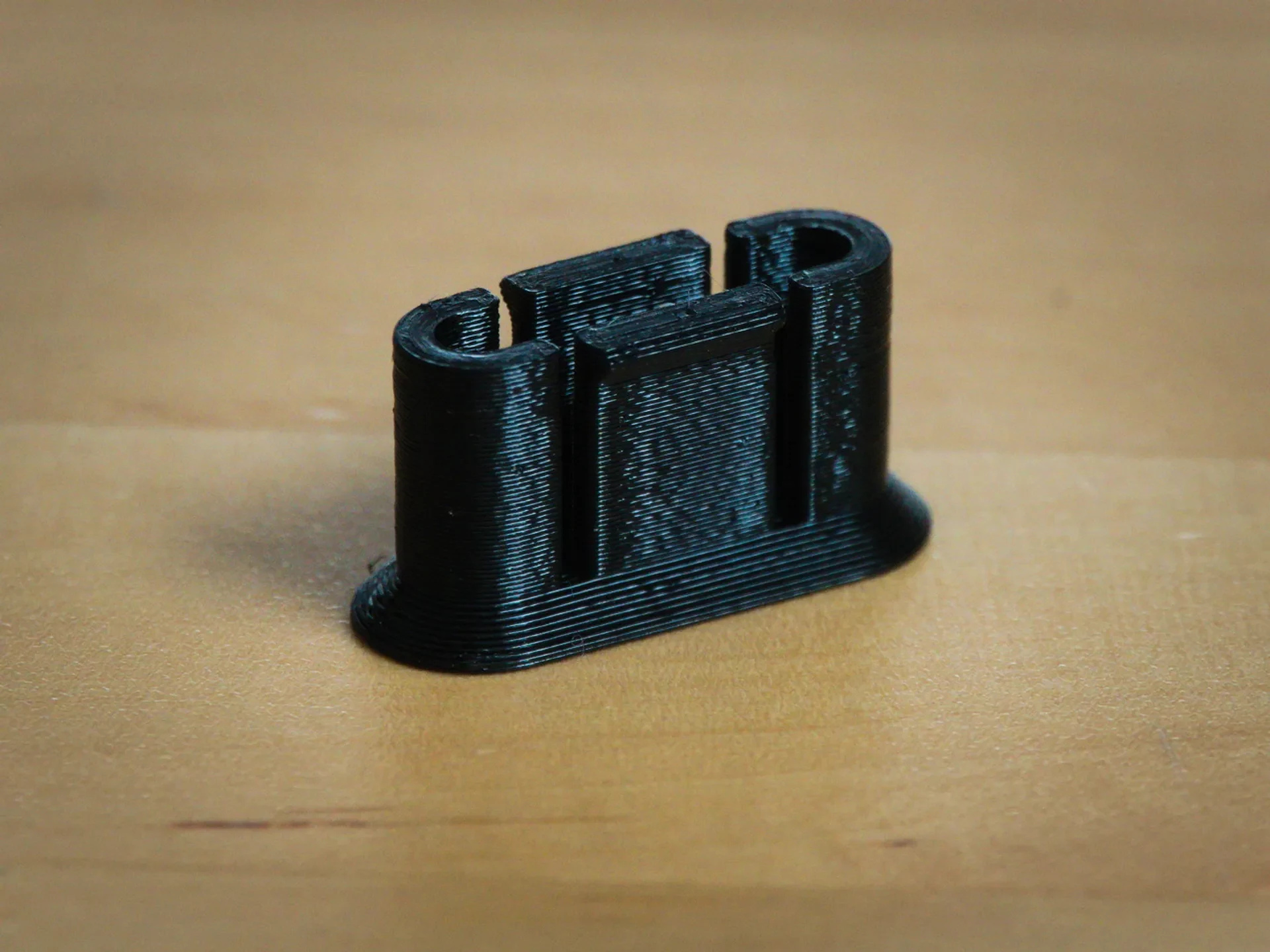

Примечание. Теперь доступны две заглушки:

Запорная заглушка: оригинальная заглушка, фиксируется на месте, но снять ее сложно.

Съемная заглушка: легко снимается с помощью пинцета или плоскогубцев.

Вам нужно распечатать только один из них. Я рекомендую сначала попробовать съемную заглушку.

Журнал изменений

13.02.2020 Добавлена съемная заглушка в качестве альтернативы запирающей заглушке.

Распечатать инструкции

Я напечатал все из PETG для максимальной прочности и гибкости.

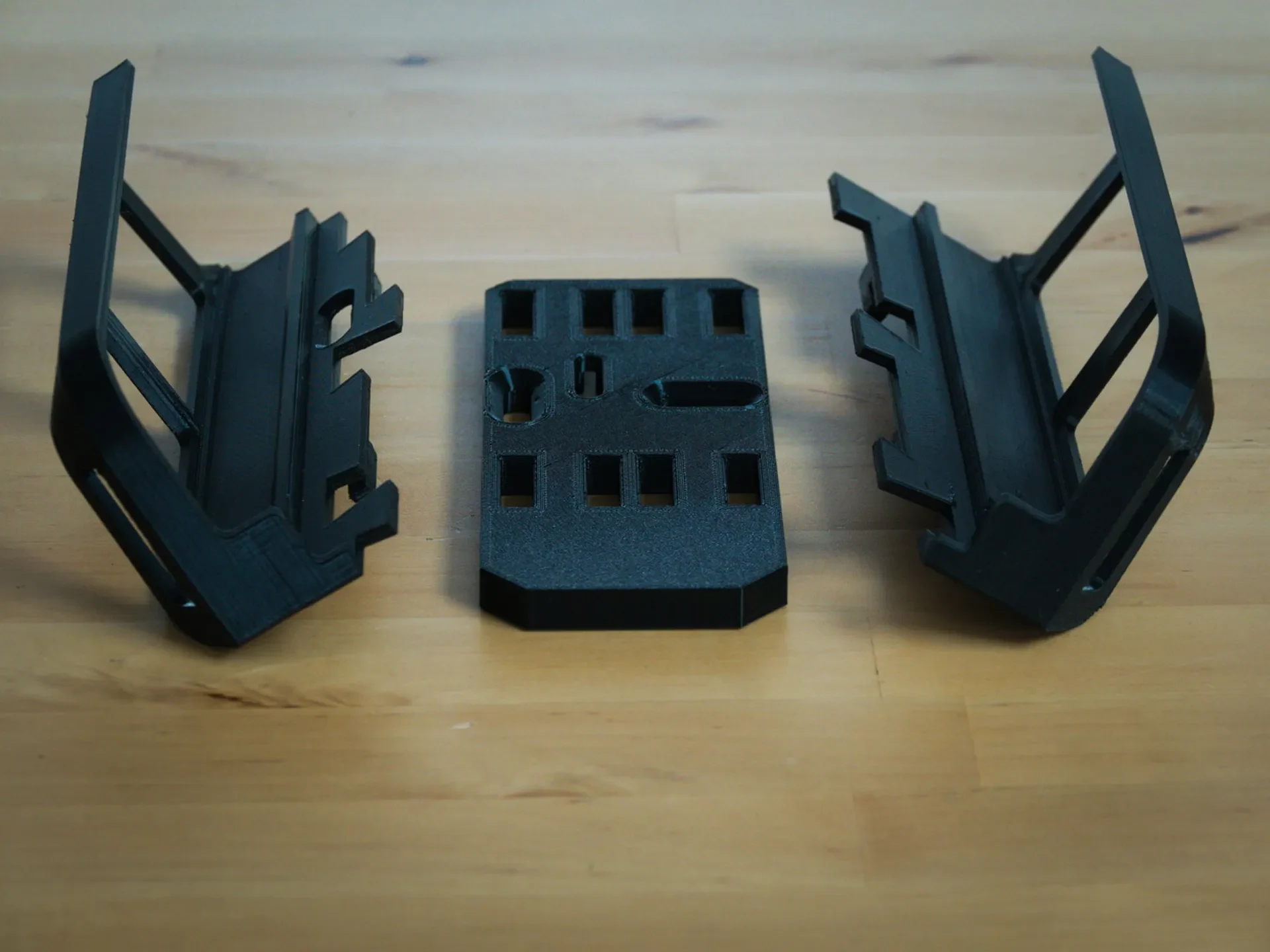

Левая направляющая Левая направляющая уложена набок (самые большие отверстия на печатной платформе), чтобы свести к минимуму количество опор и максимизировать прочность. Первоначально я печатал параллельно оси X, но последняя версия PrusaSlicer жалуется на траектории движения инструмента за пределами области печати. Поэтому я повернул его на 45 градусов. Настройки:
Настройки печати: 0,15 мм. КАЧЕСТВО для получения максимально плавных кривых.
Поддерживает: Везде. Они обязательно нужны для крючков, а также для верхних отверстий.
Периметры: увеличены до 15, чтобы вообще не было заполнения.

Правая направляющая То же, что и левая направляющая.

Нижняя пластина Нижняя пластина напечатана перевернутой, чтобы избежать опор. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Съемная заглушка (рекомендуется) Съемная заглушка напечатана перевернутой, чтобы избежать опор. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Запорная заглушка (в качестве альтернативы можно рассмотреть съемную заглушку) Запирающая заглушка напечатана в перевернутом виде, чтобы избежать опор. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 20, так что верх состоит из концентрических периметров.

Инструкции по сборке и установке

Просверлите два отверстия в стене на расстоянии около 40 мм друг от друга по горизонтальной линии.
Прикрепите нижнюю пластину к стене двумя винтами (ди��метром 5 мм).
Прежде чем полностью затягивать винты, убедитесь, что он выровнен вертикально.

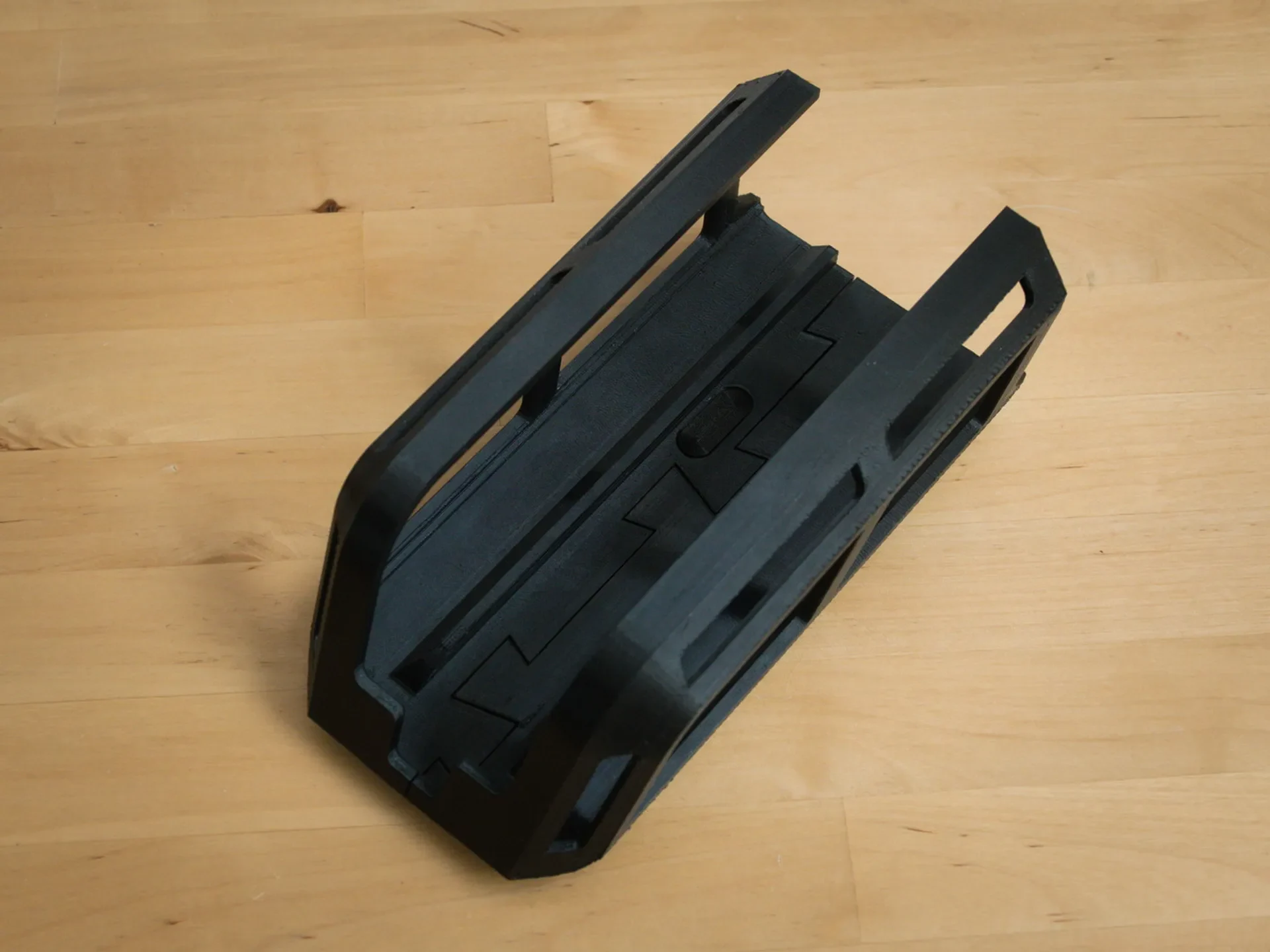

Сдвиньте ласточкины хвосты левой и правой направляющих вместе.
Вставьте крючки направляющих в соответствующие отверстия в нижней пластине.
Сдвиньте направляющие вниз до тех пор, пока отверстие для заглушки в левой направляющей и нижней пластине не будут идеально совмещены.
Убедитесь, что все работает так, как ожидалось.
Наконец, если направляющие имеют тенденцию соскальзывать вверх при снятии зарядного устройства, вставьте съемную или фиксирующую заглушку в отверстие левой направляющей. Съемная заглушка является предпочтительным решением, поскольку при необходимости фиксирующую заглушку очень сложно снять.
