Настенное крепление для зарядного устройства Bosch eBike ...

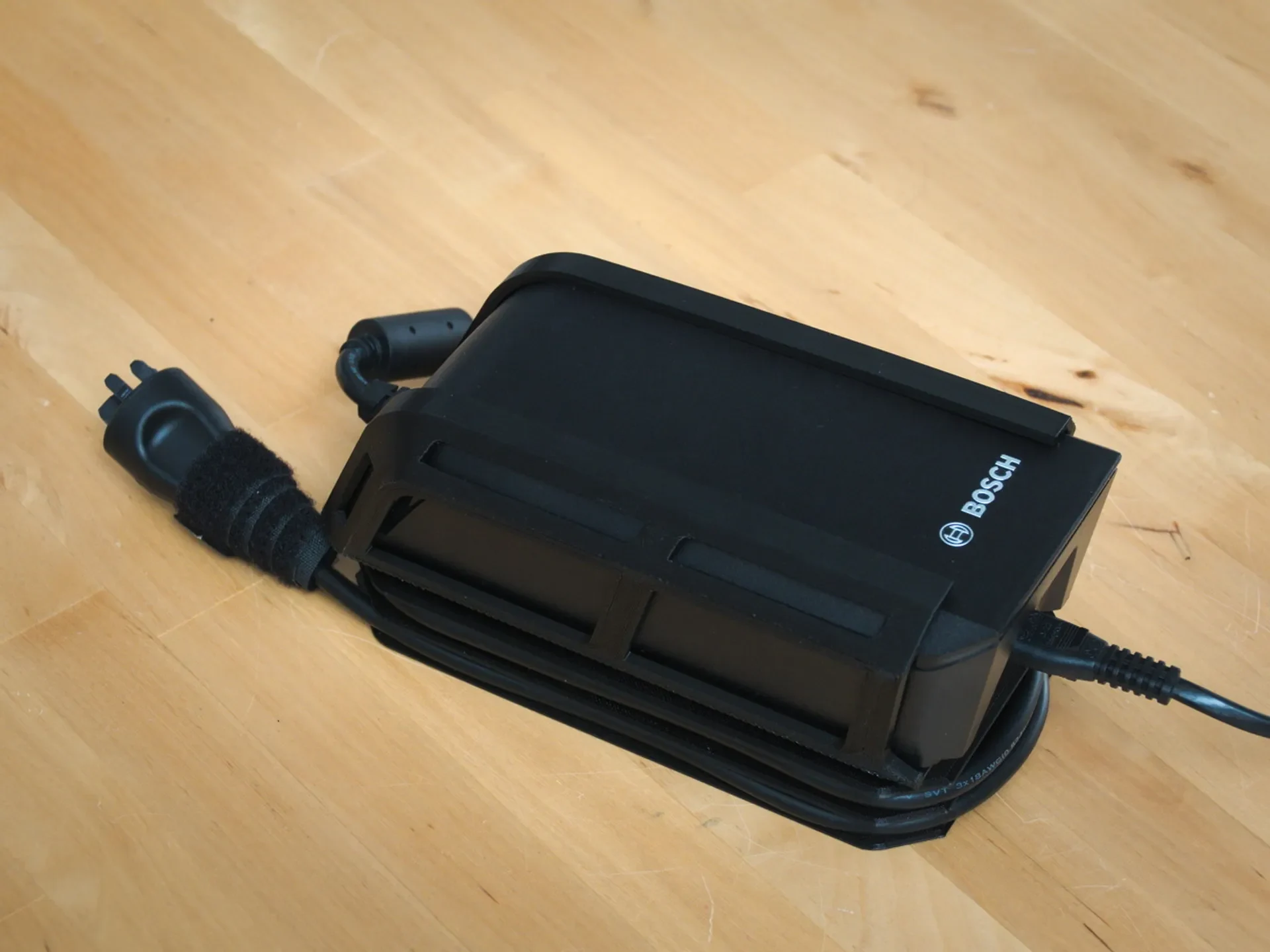

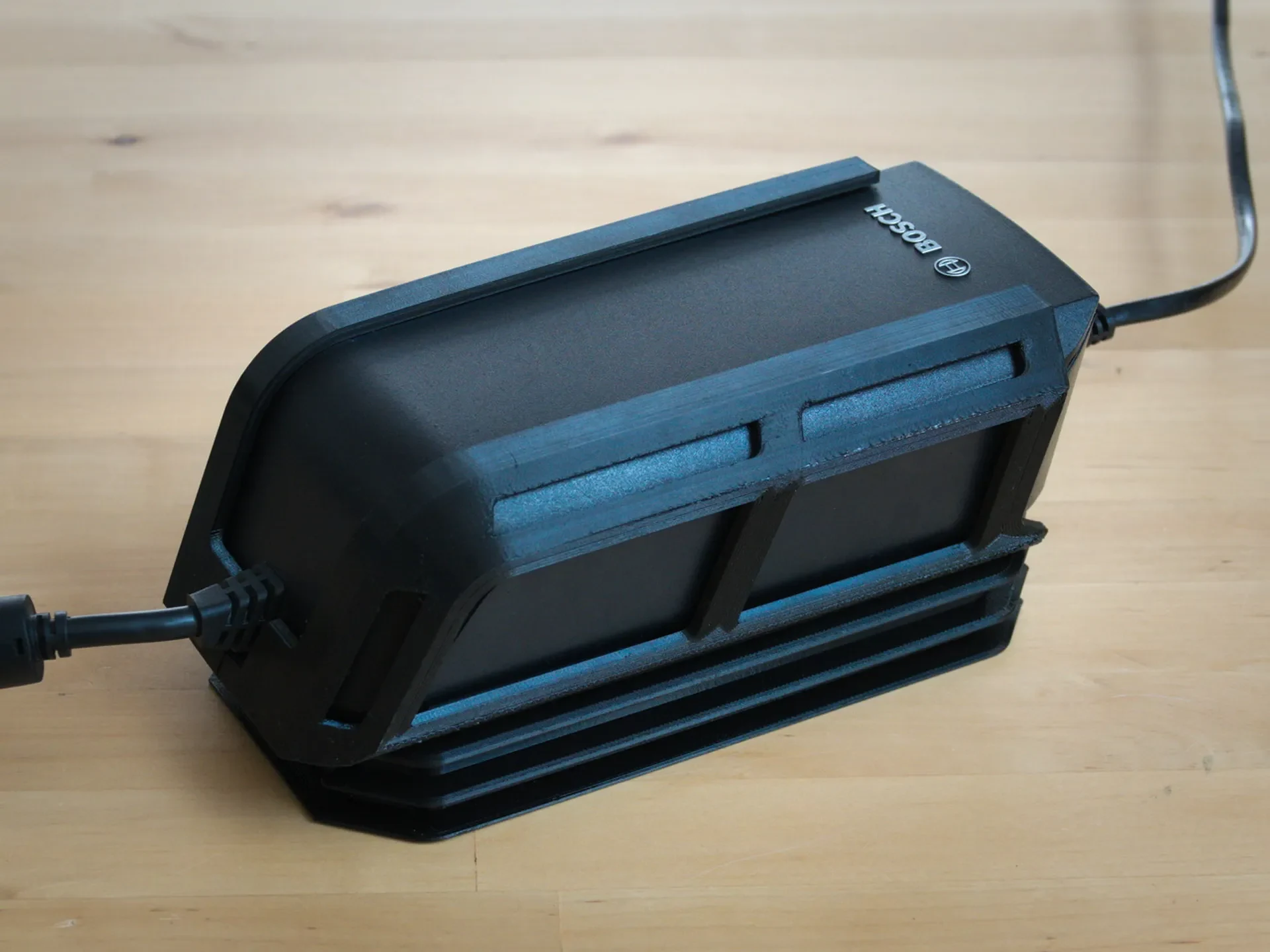

Этот принт позволяет элегантно закрепить зарядное устройство Bosch для электронного велосипеда на стене, где бы оно вам не мешало. Эта версия позволяет аккуратно наматывать шнур постоянного тока на двухслойную катушку, встроенную в его основание.

Я сделал эту версию, потому что несколько человек отметили, что им понравилась моя зарядная станция для eBike, но они предпочли автономную версию настенного крепления и, если возможно, какой-нибудь аккуратный способ обернуть шнур постоянного тока вокруг ее основания.

По сравнению с исходной конструкцией он обеспечивает только прокладку кабеля постоянного тока и не обеспечивает практического решения для использования подключаемого таймера. Но у него есть свои преимущества: он очень компактен, его легко собрать и быстрее печатать.

Как и в версии для настенного монтажа без встроенной катушки, кабель питания можно легко проложить вверх (очевидно), но также и вниз, проложив его за зарядным устройством, так что настенное крепление останется внизу, рядом с кабеле�� постоянного тока.

Настенное крепление специально разработано для широко используемого стандартного зарядного устройства Bosch eBike Systems (4 ампер). В нем используются те же направляющие, что и в исходном дизайне, поэтому вы можете использовать их повторно, если позже решите перейти на полную конструкцию.

Распечатать инструкции

Я напечатал все из PETG для максимальной прочности и гибкости.

Левая направляющая Левая направляющая уложена набок (самые большие отверстия на печатной платформе), чтобы свести к минимуму количество опор и максимизировать прочность. Первоначально я печатал параллельно оси X, но последняя версия PrusaSlicer жалуется на траектории движения инструмента за пределами области печати. Поэтому я повернул его на 45 градусов. Настройки:
Настройки печати: 0,15 мм. КАЧЕСТВО для получения максимально плавных кривых.
Поддерживает: Везде. Они обязательно нужны для крючков, а также для верхних отверстий.
Периметры: увеличены до 15, чтобы вообще не было заполнения.

Правая направляющая То же, что и левая направляющая.

Верхняя пластина Верхняя пластина напечатана перевернутой, чтобы избежать опор. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Средняя пластина Средняя пластина напечатана перевернутой, чтобы избежать опор. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Нижняя пластина Нижняя пластина напечатана в вертикальном положении и не нуждается в опорах. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Съемная заглушка. Съемная заглушка напечатана в перевернутом виде. Его можно легко распечатать без подставок. Настройки:
Настройки печати: 0,20 мм КАЧЕСТВО
Поддерживает: нет.
Периметры: увеличены до 4.

Инструкции по сборке и установке

Просверлите два отверстия в стене на расстоянии около 40 мм друг от друга по горизонтальной линии.

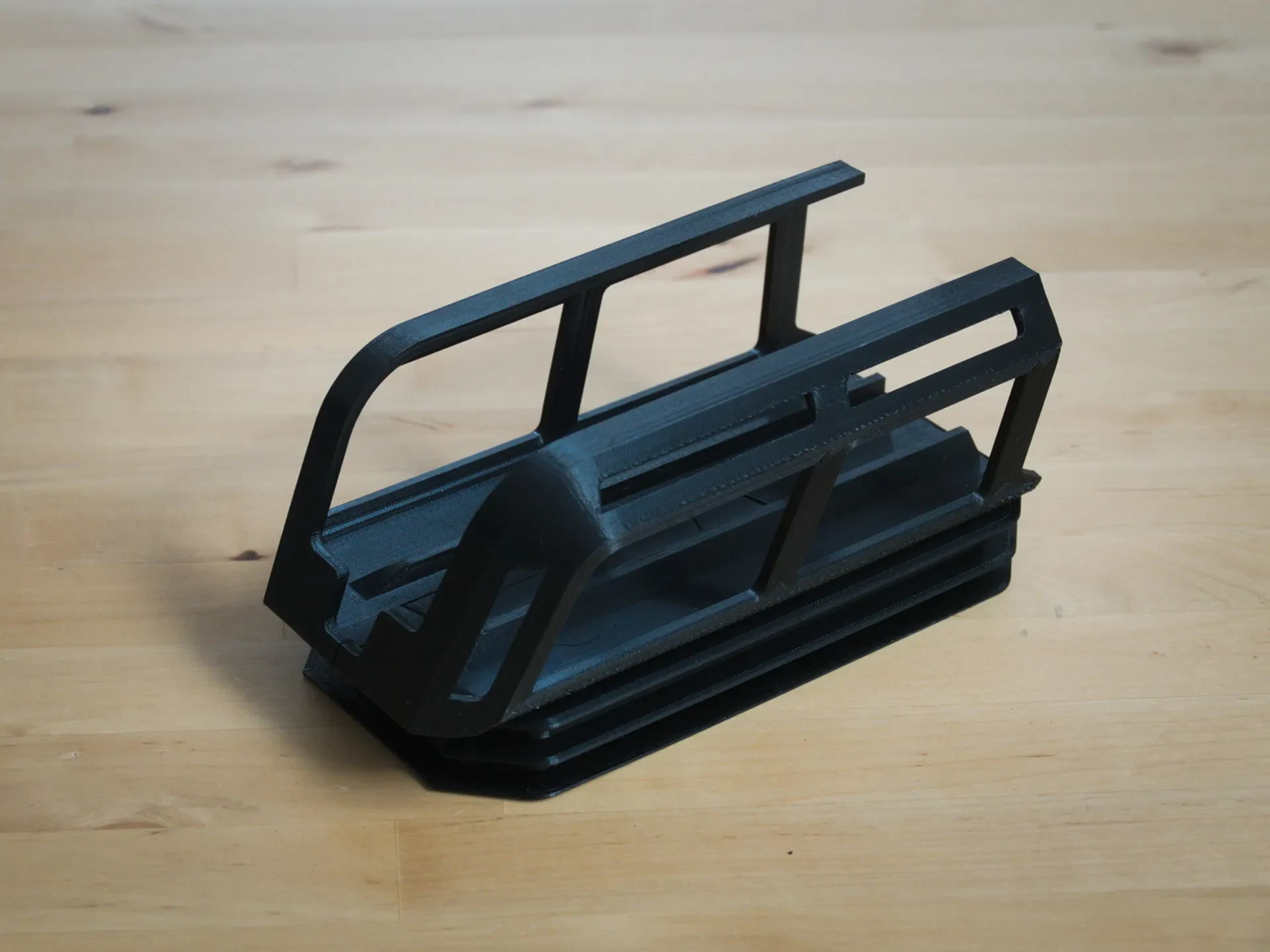

Сложите нижнюю пластину, среднюю пластину и верхнюю плас��ину друг на друга, чтобы получилась двухслойная катушка. Все должно хорошо состыковаться благодаря направляющим штифтам.
Прикрепите двухслойную катушку к стене двумя винтами (диаметром 5 мм).
Прежде чем полностью затягивать винты, убедитесь, что он выровнен вертикально.
Сдвиньте ласточкины хвосты левой и правой направляющих вместе.
Вставьте крючки направляющих в соответствующие отверстия в верхней пластине катушки.
Сдвиньте направляющие вниз до тех пор, пока отверстие для заглушки в левой направляющей и верхней пластине не будет идеально совмещено.
Убедитесь, что все работает так, как ожидалось.
Наконец, вставьте съемную заглушку в отверстие левой направляющей, чтобы предотвратить соскальзывание направляющих вверх при снятии зарядного устройства.
