Универсальное крепление для аккумулятора Ebike, держатель...

Я разработал для себя «электрическое» крепление для аккумулятора Ebike, но решил изменить его вместе со всеми вами. Моя батарея имеет напряжение 36 В, 12 Ач и размеры 70x40x293 мм. Купил на Алиэкспресс, примерно так.

Аккумуляторная батарея 36 В — 12 Ач

Или вы можете создать свою собственную батарею из 18650 ячеек. Они поместятся в электрический корпус.

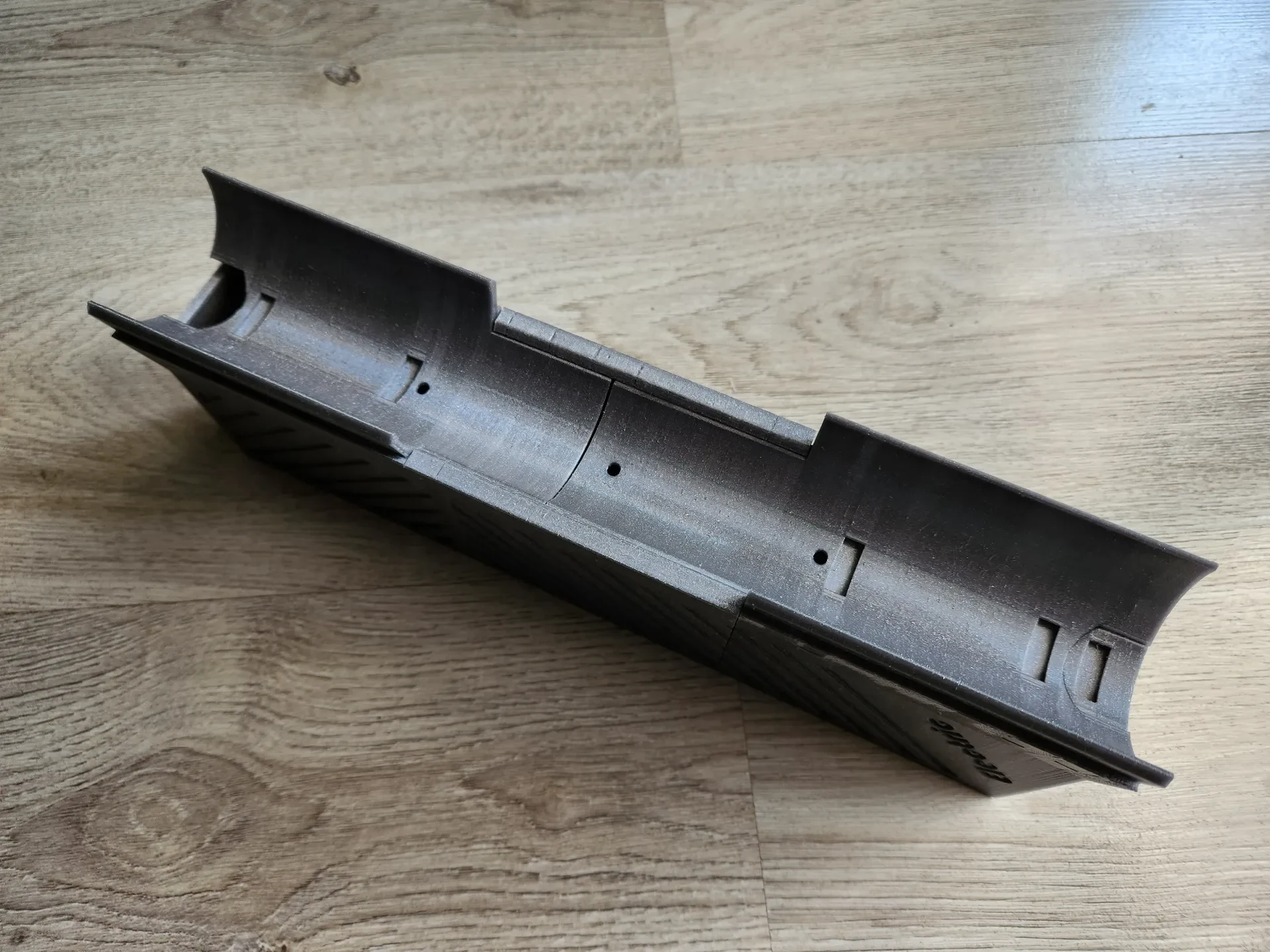

Держатель предназначен для велосипедных рам с трубами диаметром 52 мм. Но есть также все файлы для изменения параметра по вашему желанию (рама велосипеда).

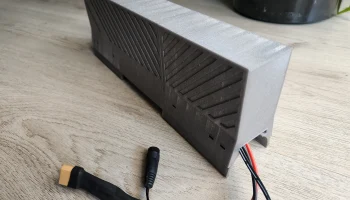

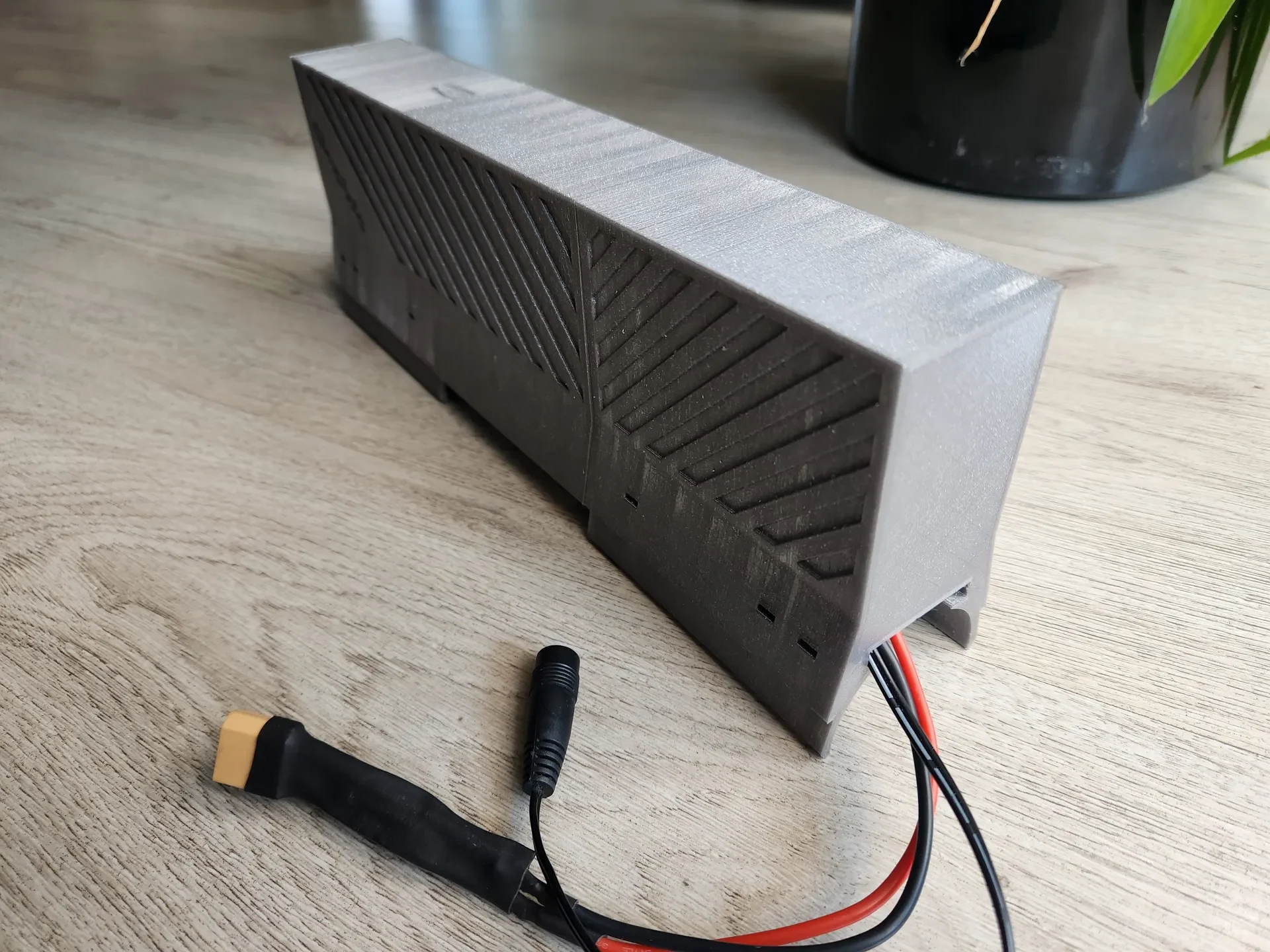

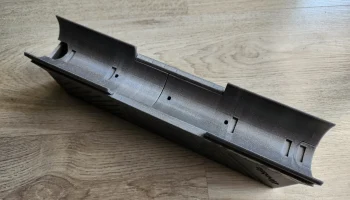

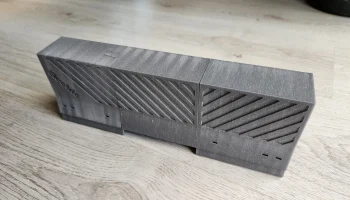

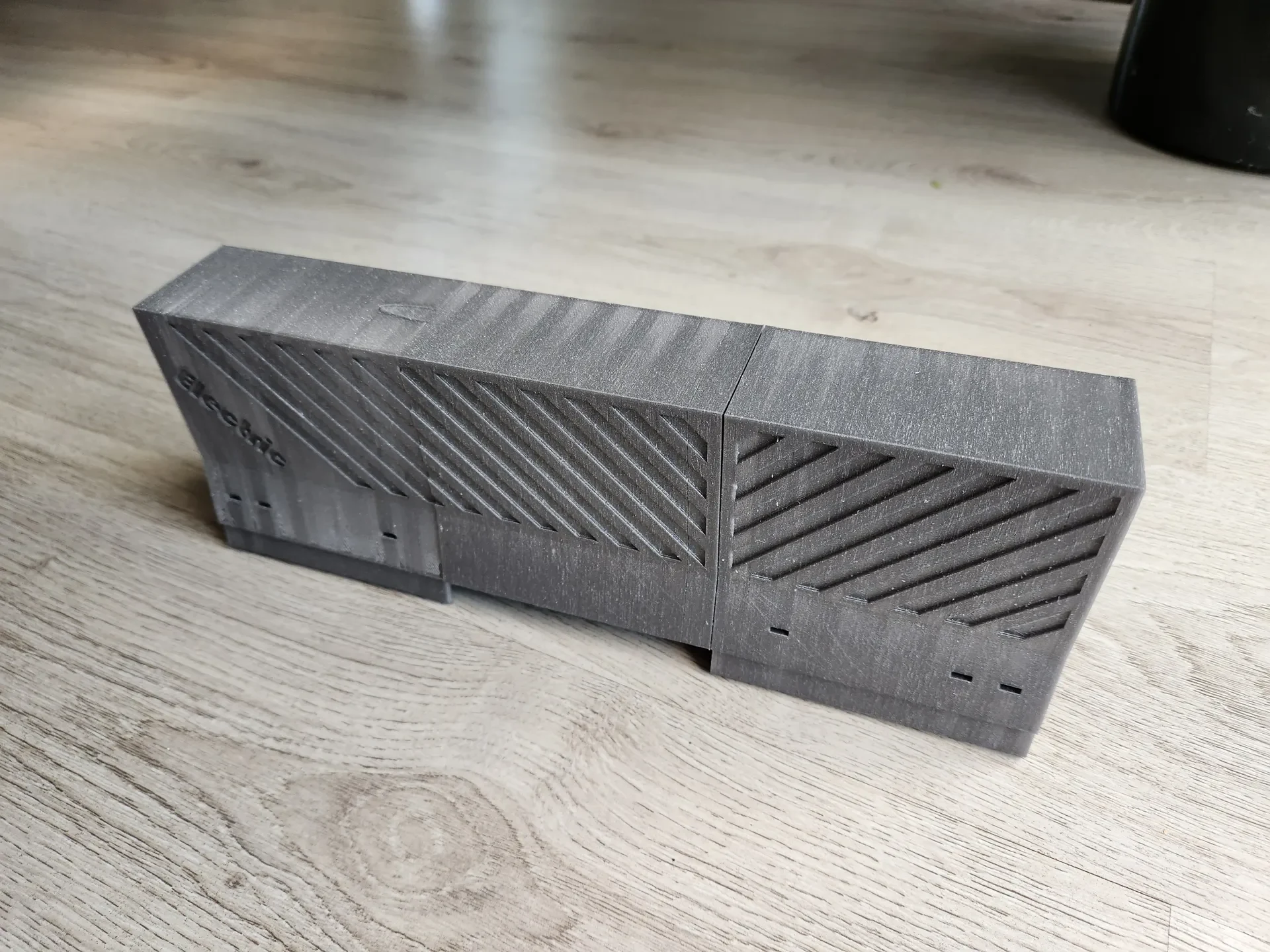

«Электрическое» крепление разделено на три части. Все детали можно распечатать без поддержки. После печати вы можете соединить детали вместе. Возможно, необходимо немного отшлифовать внешние стенки механизма скольжения.

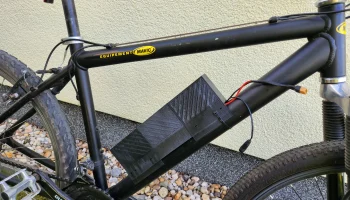

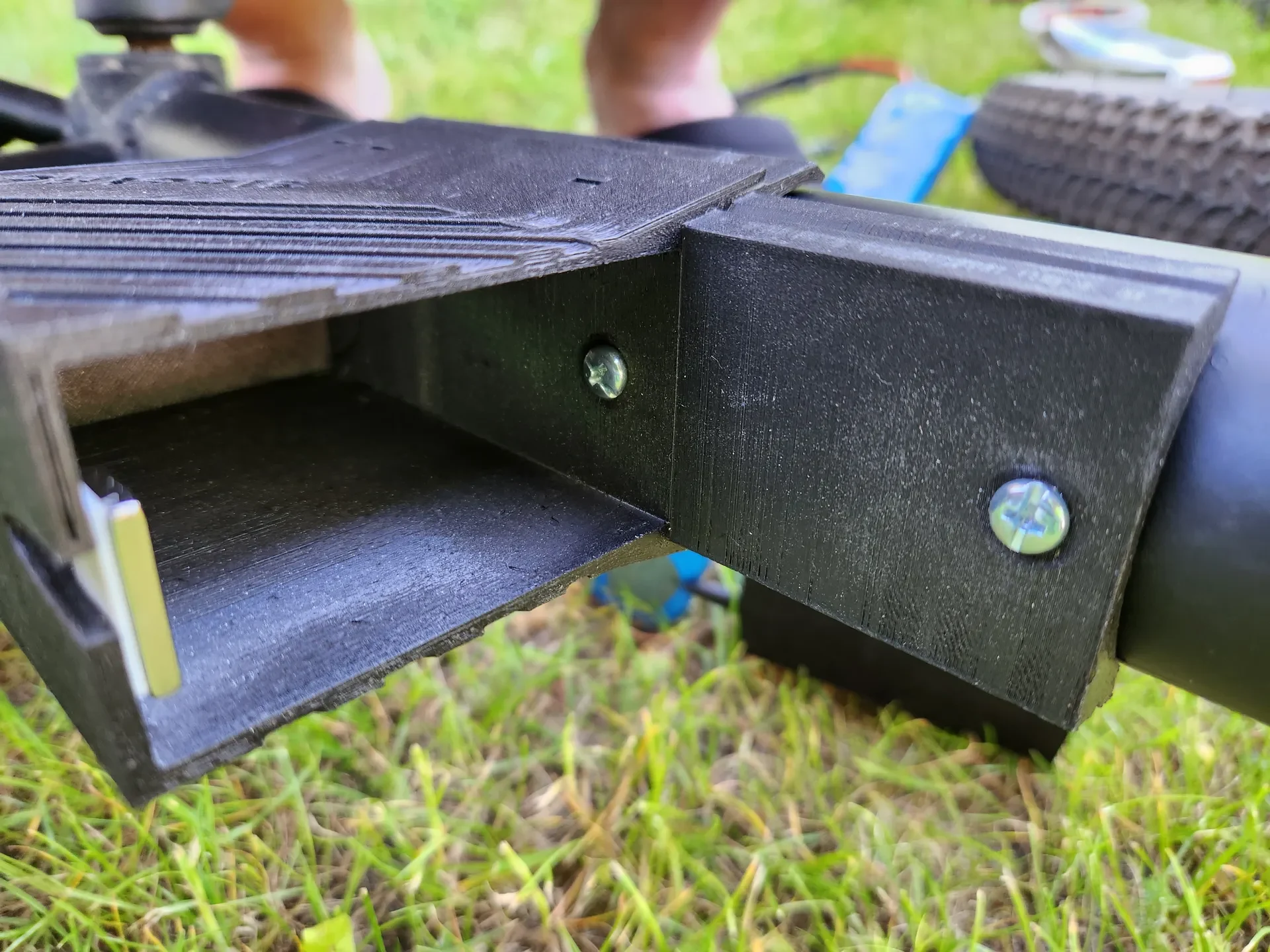

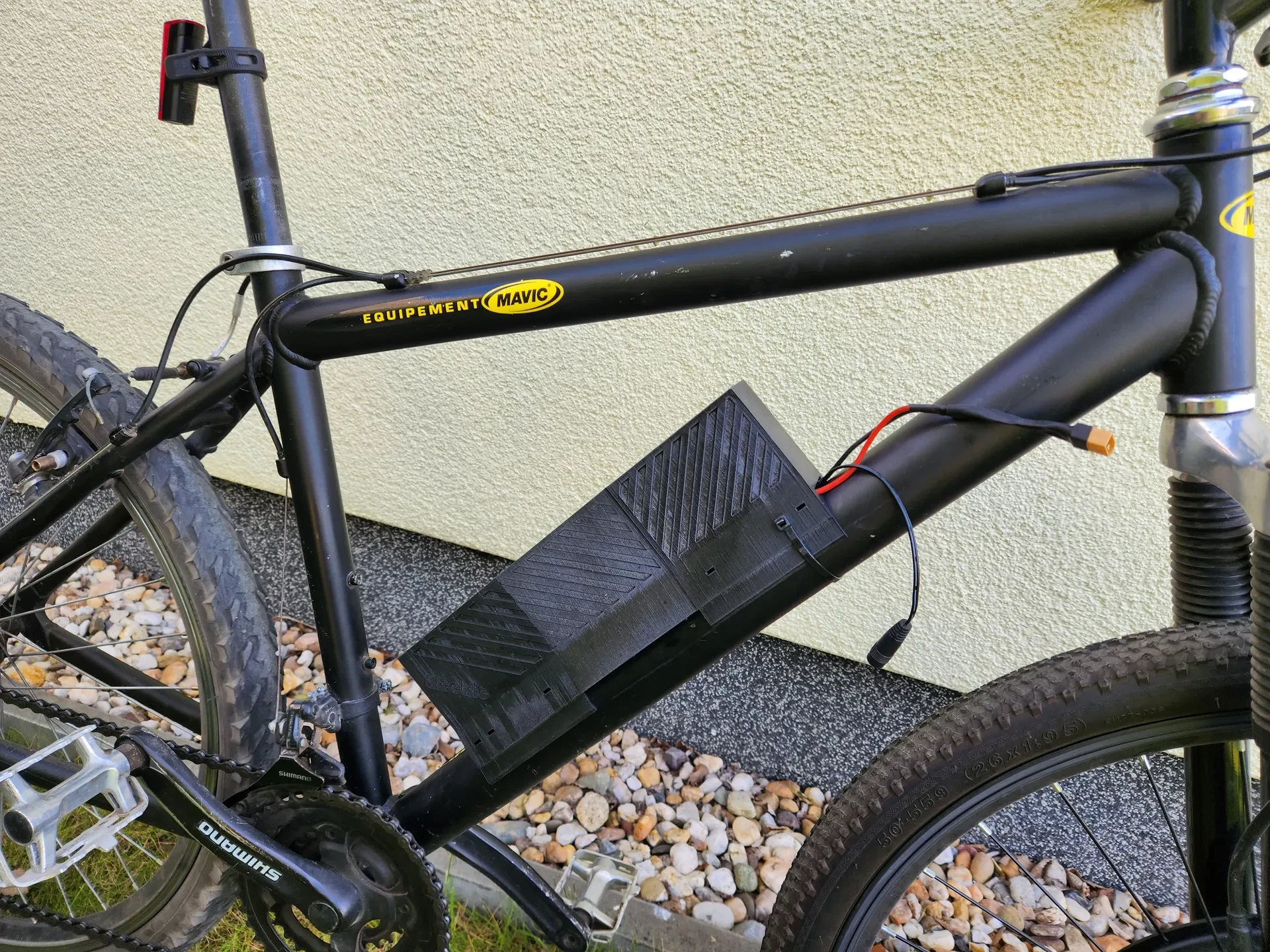

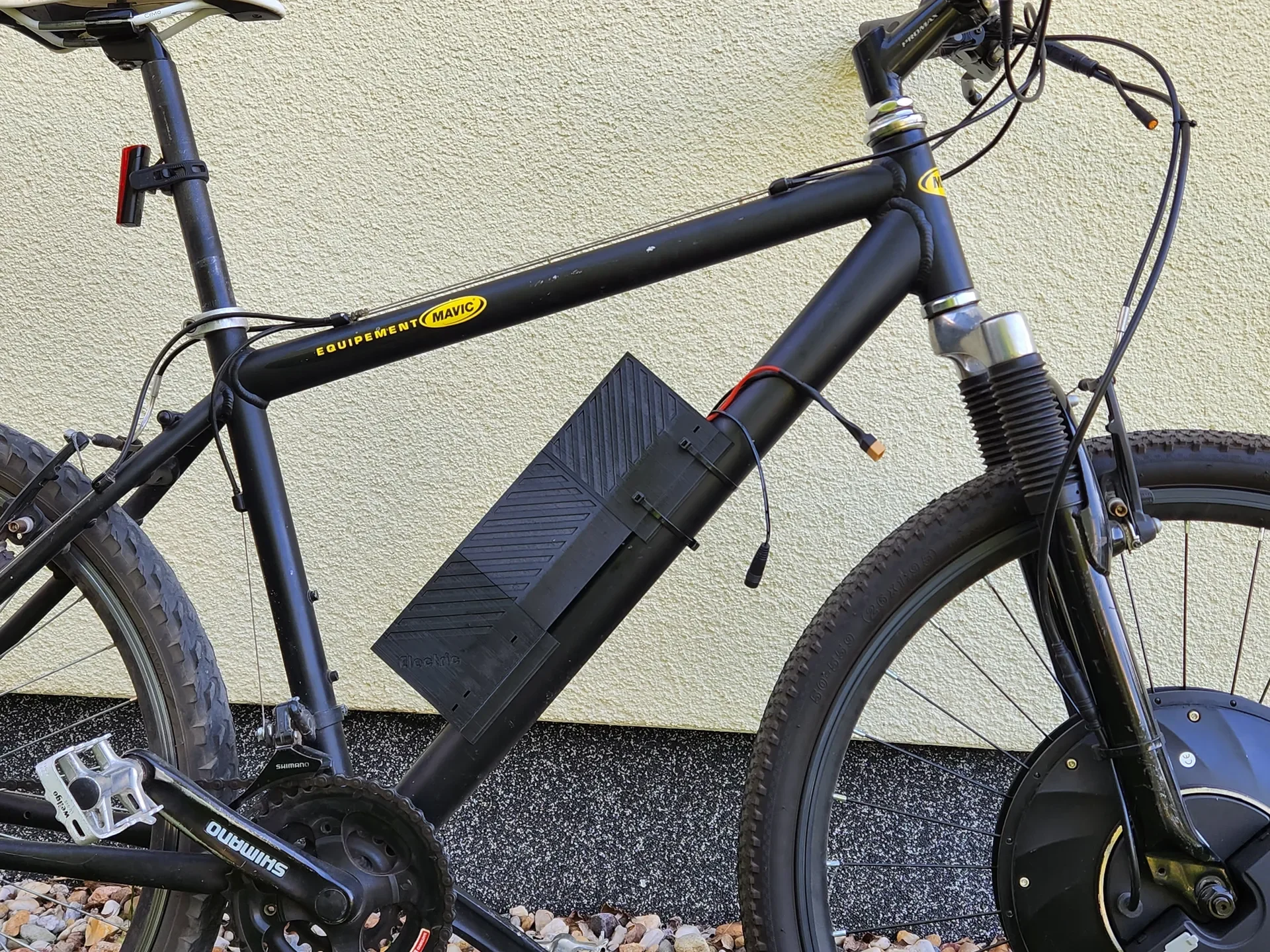

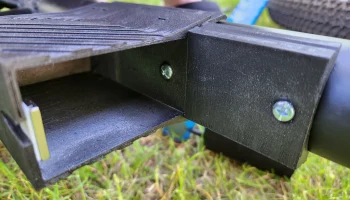

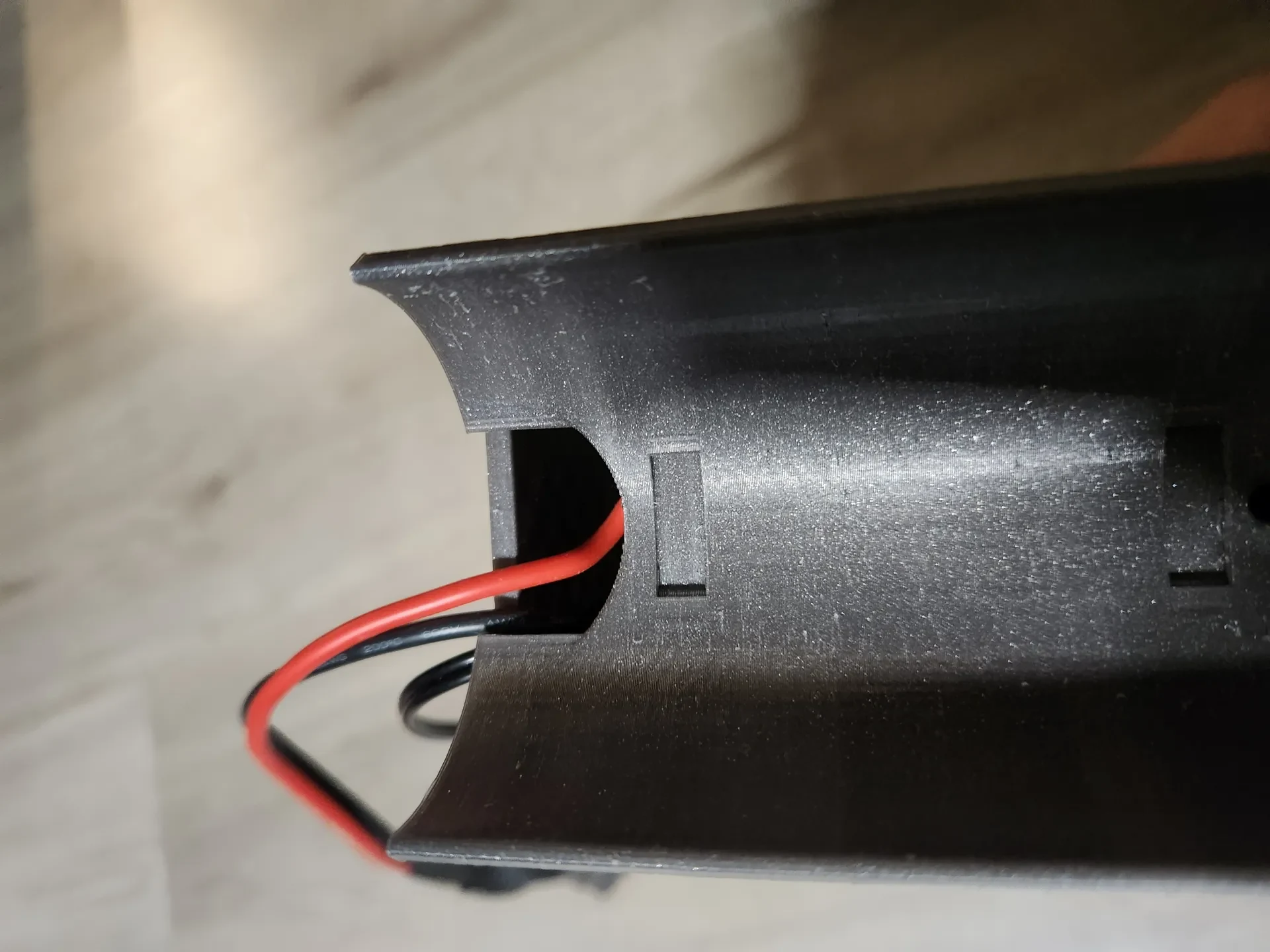

Первая часть прикручивается к подстаканнику рамы велосипеда для надежного и надежного крепления (см. рисунок). Все части действительно говорят сами за себя. Вы можете решить, хотите ли вы вытащить кабель аккумулятора снизу или сверху корпуса, как на моих фотографиях. Есть небольшой зажим, который вы можете распечатать, чтобы закрыть ненужное отверстие.

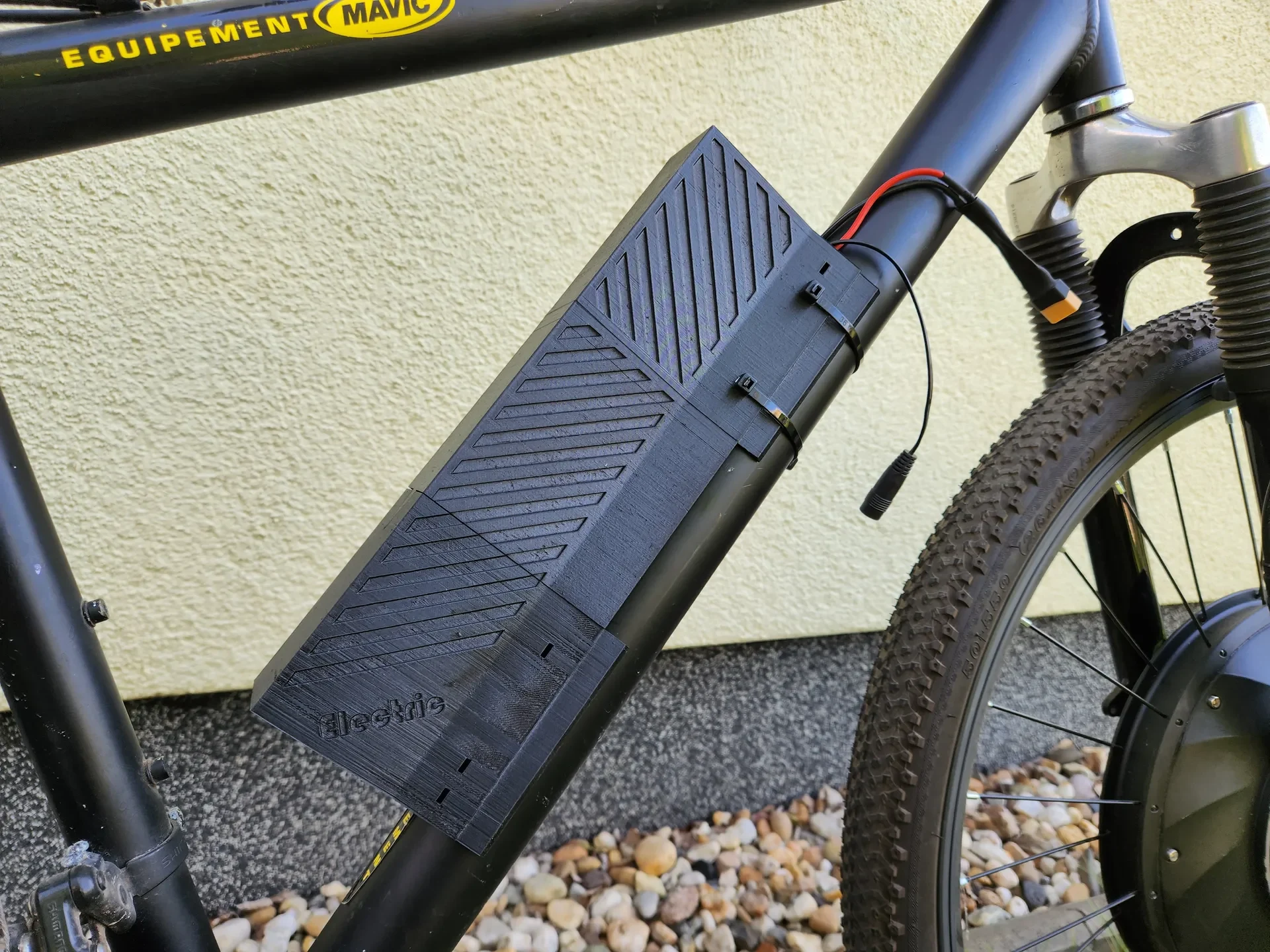

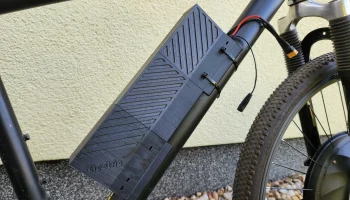

Верхняя часть закреплена черными кабельными стяжками. Как верхняя, так и нижняя часть имеют отверстия для кабельных стяжек. Может быть, у кого-то нет подстаканника на раме велосипеда.

На внутренней стороне (верхней части) каждой напечатанной детали я установил несколько неодимовых магнитов. Поэтому они щелкаются вместе, если вы их сдвинете (см. Рисунок). Работает нормально, и мне нравится результат.

Неодим-Магниты (10х5,5х2,5мм)

Если вам понравилась моя работа, поделитесь ею и поставьте лайк. Спасибо :)

Настройки печати:

Сопло 0,4 мм
0,2 слой
нет поддержки
Заполнение: 10-12%
3 снаряда
Время печати около 18 часов с помощью Ender S1 и Klipper
