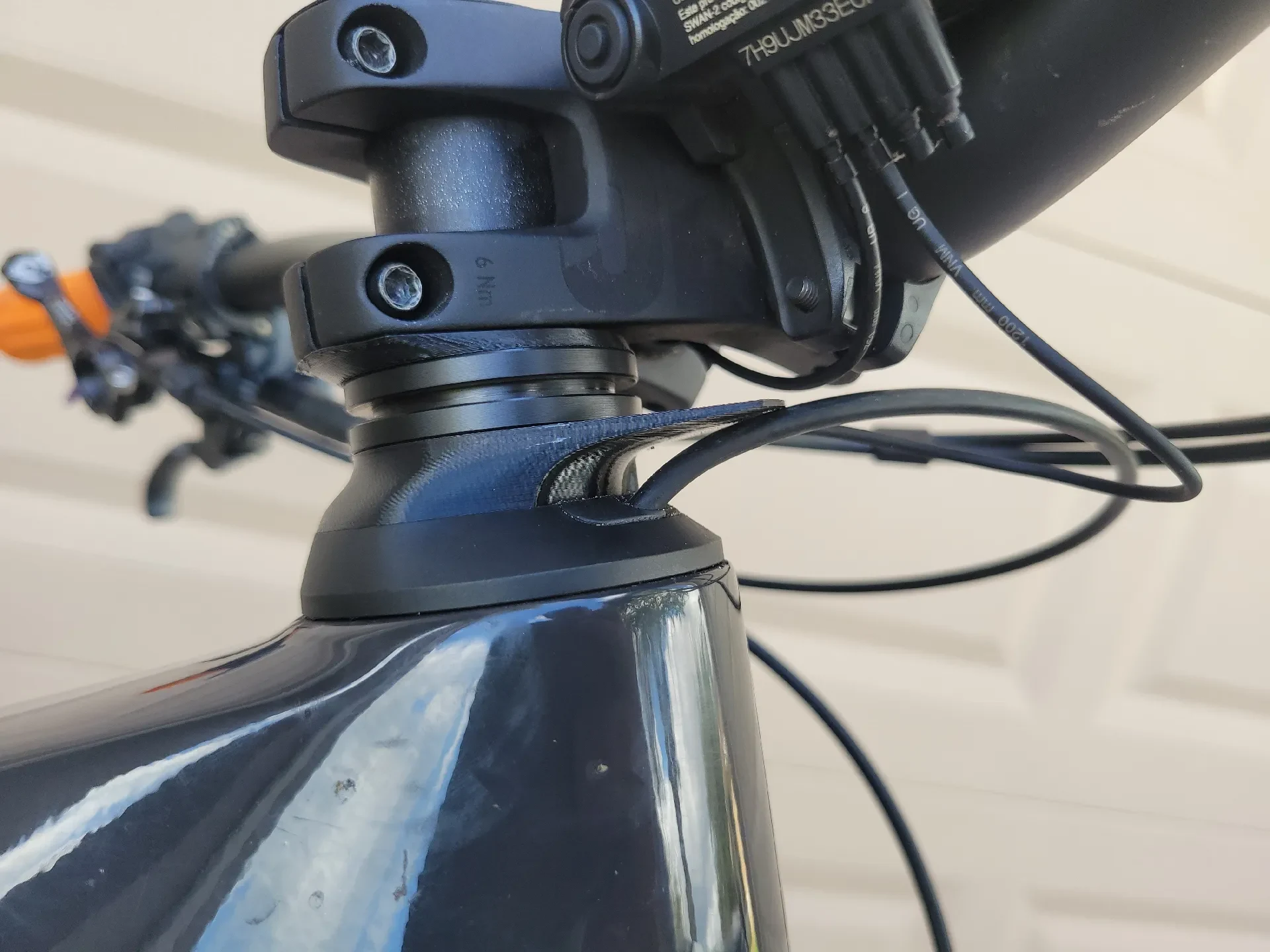

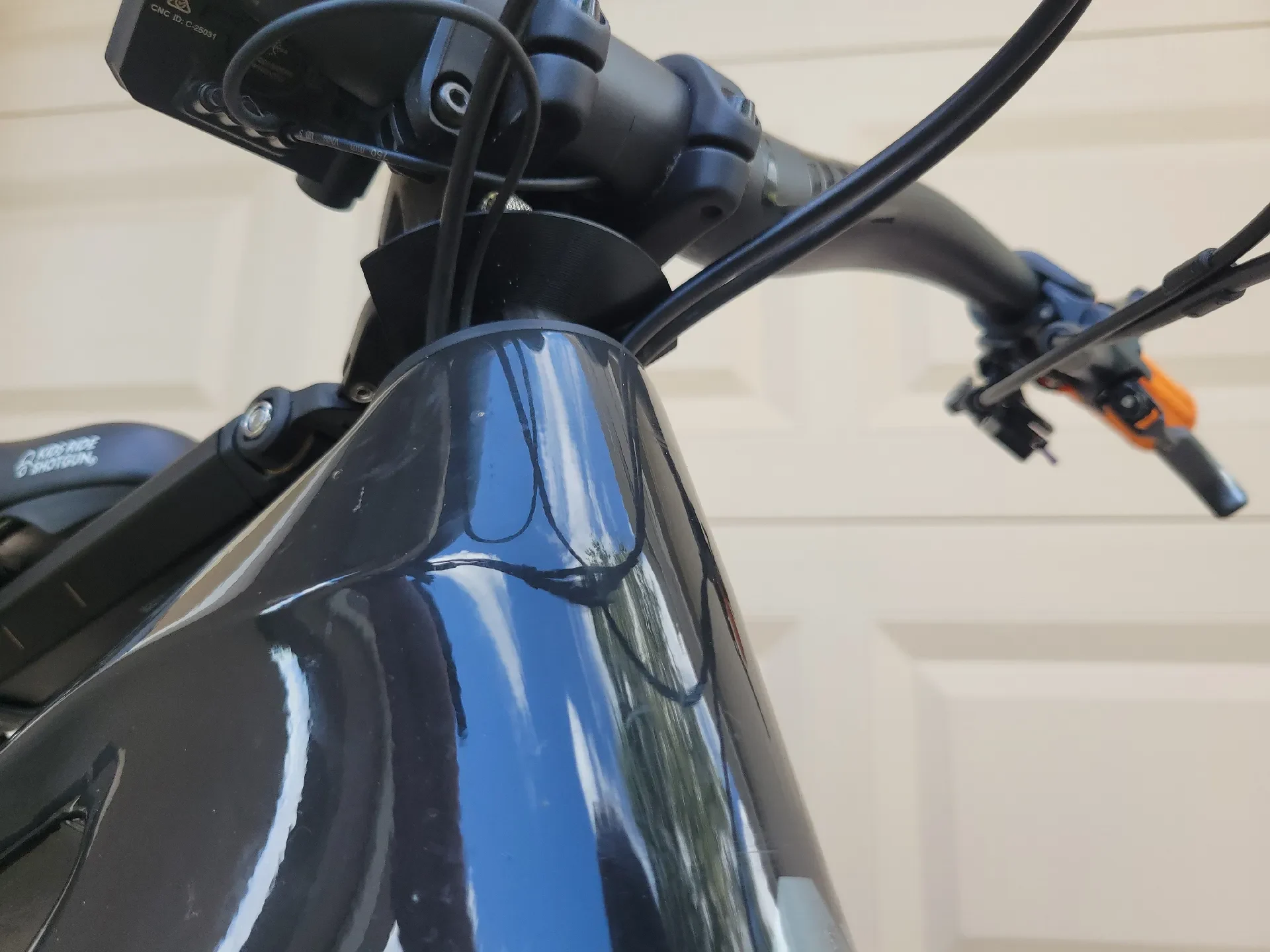

Обновление от 15 сентября 2025 г.: к верхней проставке добавлен щиток, чтобы провод, идущий в руль через вынос, не запутывался на винте. Загружен как новый файл шага v2.

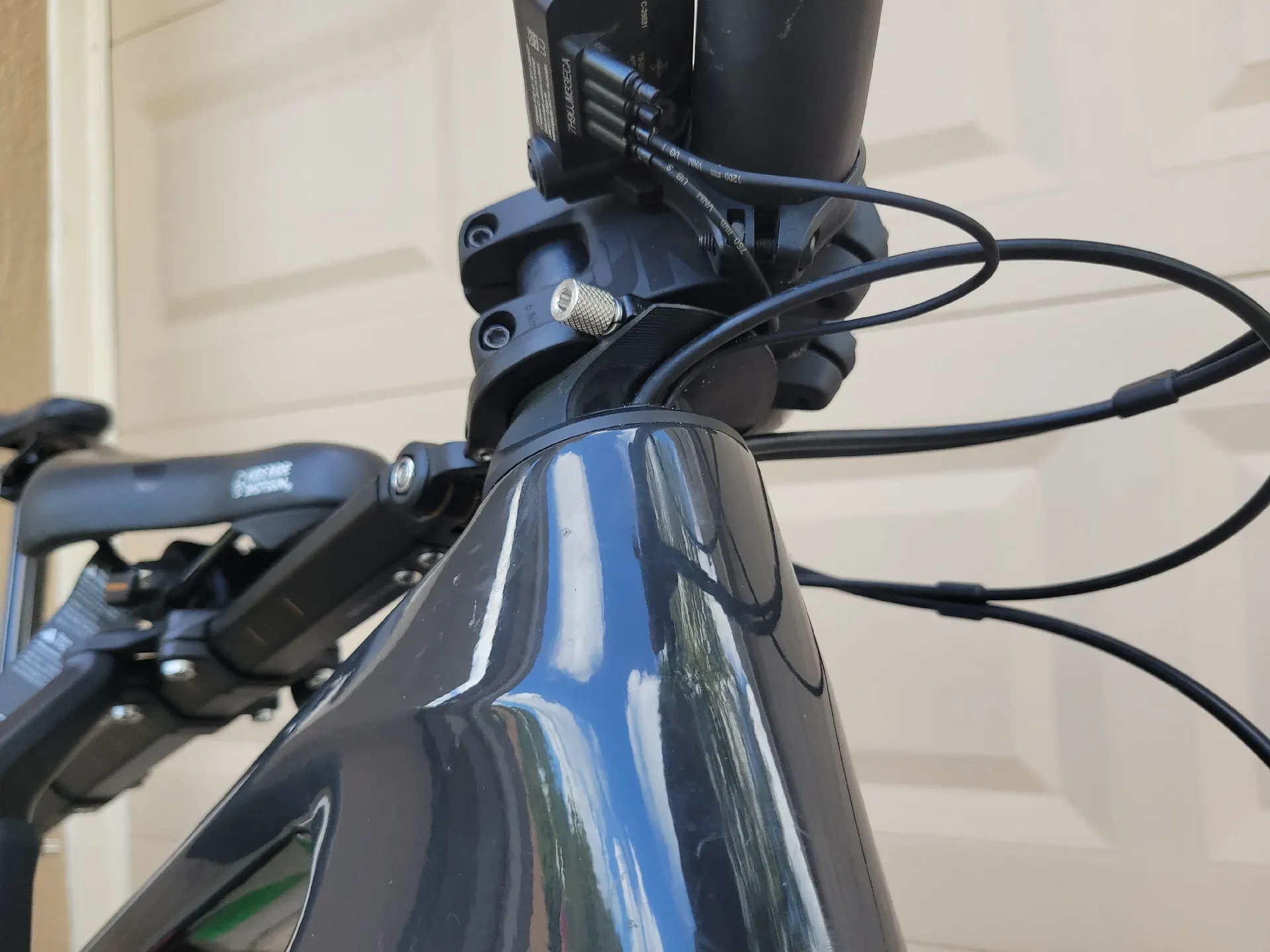

Разработан специальный комплект прокладок для установки на Canyon Spectral:ON, чтобы использовать седло Kids Ride Shotgun Pro без покупки дополнительной проставки.

Верхний и нижний зажим для правильного расстояния между зажимным кольцом и штоком и гарнитурой. Прикрепите штифты к нижней части нижней проставки и к верхней части верхней проставки, чтобы обеспечить постоянное совмещение прокладок с рулевой трубкой.

Требуется длина рулевой трубы 22 мм или более от верхней части крышки гарнитуры.

Рекомендуется печатать из ASA, PETG или ABS для обеспечения прочности и устойчивости к ультрафиолетовому излучению, рекомендуется 100% заполнение. Я использовал линии слоя толщиной 0,08 мм, чтобы обеспечить максимально гладкую поверхность на той части, ко��орая может тереться о кабели.

Инструкции по установке:
1. Ослабьте винты штока и снимите верхнюю крышку.
2. Отсоедините все короткие провода между рамкой и дисплеем, чтобы не повредить их при снятии ножки.
3. Снимите шток и все проставки.

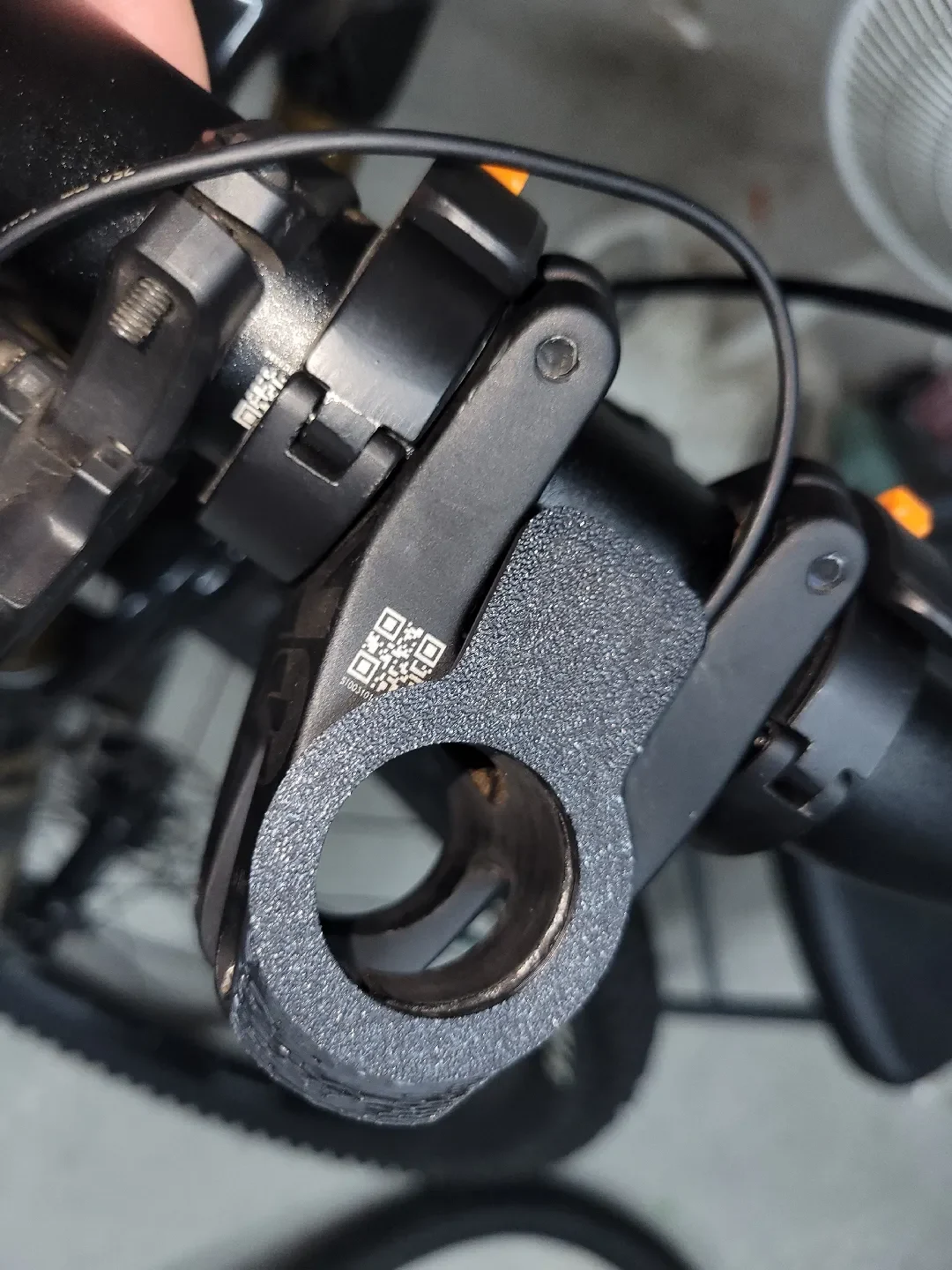

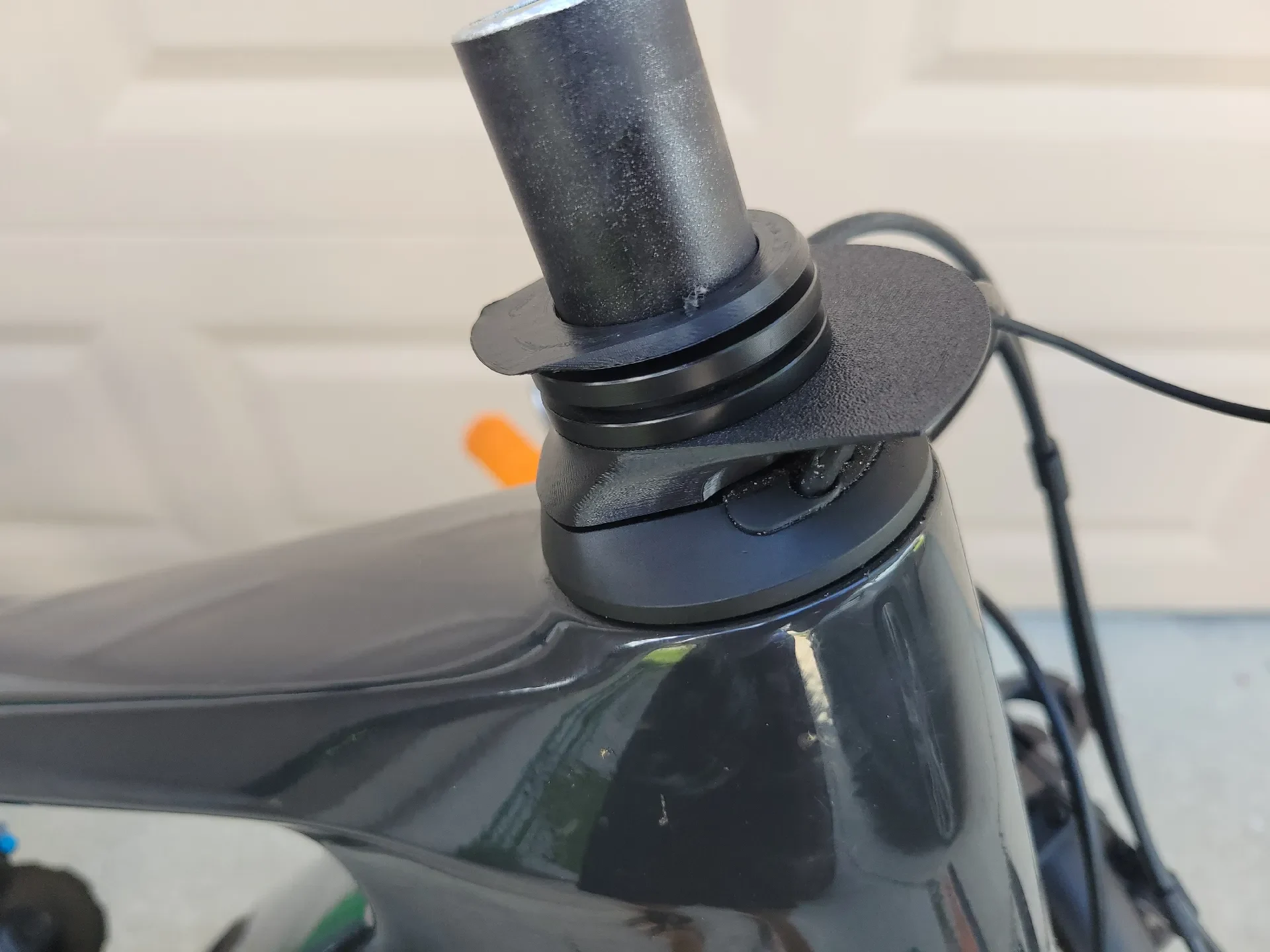

4. Установите нижнюю прокладку, проставку Kids Ride Shotgun и верхнюю проставку на рулевую трубку. Обратите внимание на ориентацию прокладок.
5. Установите на место шток и верхнюю крышку.
6. Плотно затяните верхнюю крышку и винты штока.
7. Совместите вынос с передним колесом и правильно затяните винты верхней крышки и выноса.

Примечание. Устанавливайте этот продукт на свой страх и риск. Используйте рекомендованные производителем значения крутящего момента для всех крепежных элементов. Я не несу ответственности за ущерб или травмы.
