Привинчиваемый держатель дисплея для OpenBikeSensor......

Привинчиваемый держатель для дисплея OpenBikeSensor.

OpenBikeSensor — это проект с открытым исходным кодом, открытыми данными и гражданской наукой.
См. https://www.openbikesensor.org/ (доступно только на немецком языке).

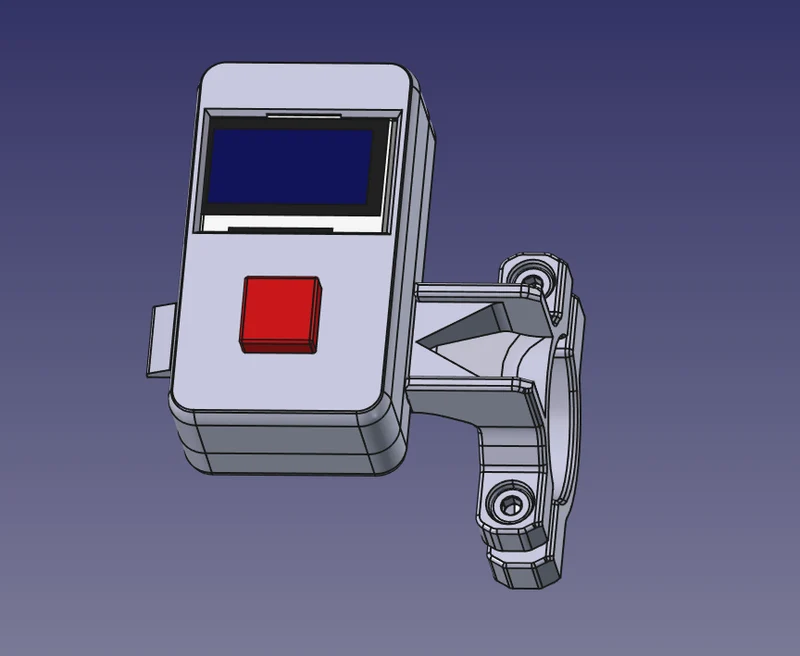

Перевод описания моего альтернативного дисплея для OpenBikeSensor вы можете найти в PDF-файле «Instructions_OBS-DisplayUnit_tactileSwitch».

Скольжение по рельсам:

Защелкивающийся выступ не работает так, как вы ожидали, по причинам, связанным с печатью: выступ и усилие в плоскости прилегания слоев. Поэтому невозможно спроектировать форму такой, какой она должна быть.
Чтобы надавить на витрину, потребуется немного силы (магнитов в держателе нет). Защелкивающийся выступ будет согнут вниз и создаст дополнительную силу и, следовательно, силу трения.
Если корпус скользит слишком легко, подумайте о масштабировании держателя в одном направлении (по оси X или Y) примерно до 102 % (или даже больше, если скольжение все еще слишком легкое).

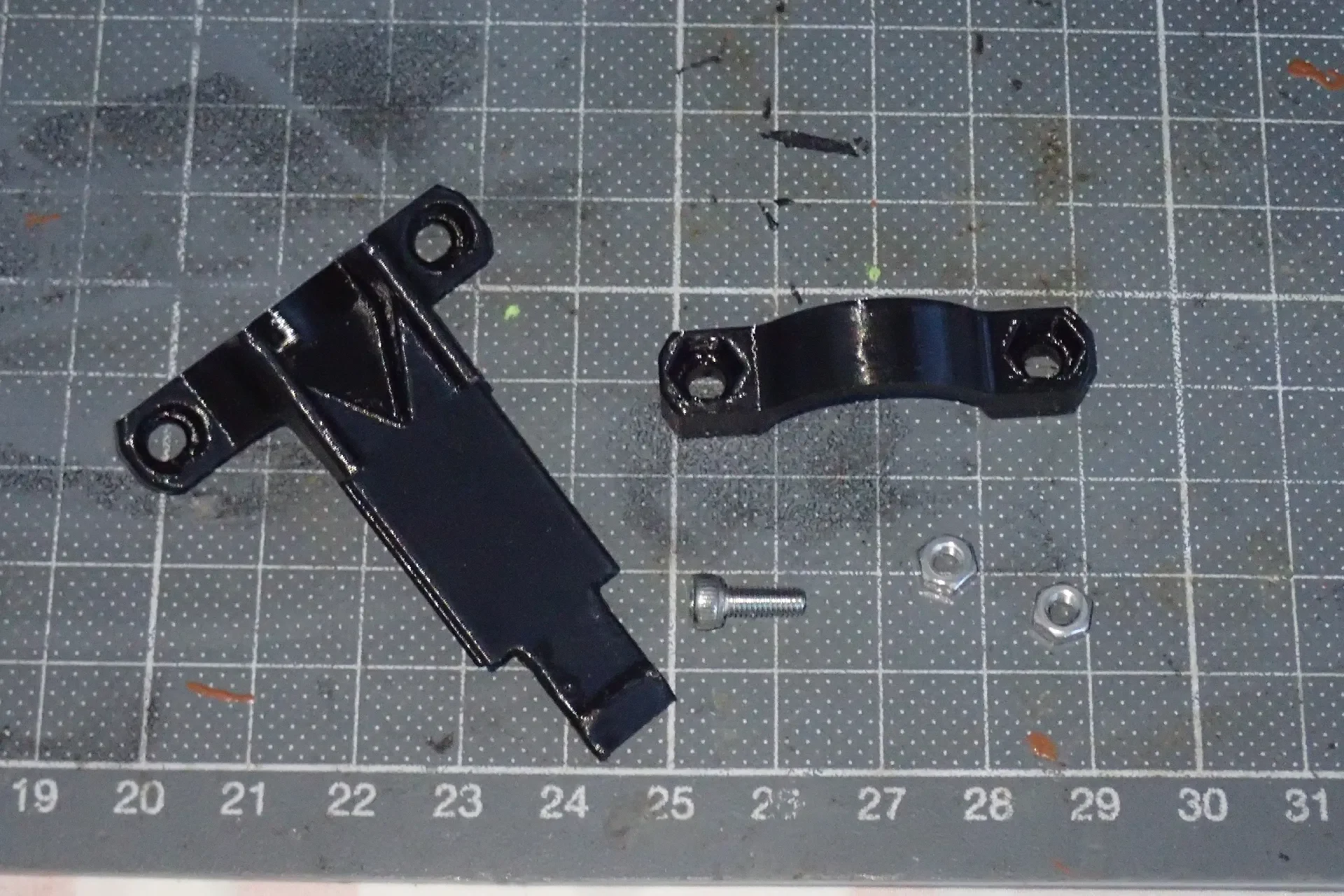

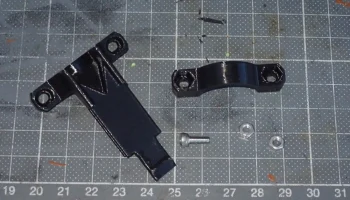

Список деталей:
ScrewFix и Counterpart под желаемый диаметр руля.
2 винта с головкой под торцевой ключ ISO4762 (DIN 912) M3x14 (или M3x16 или M3x18), сталь или нержавеющая сталь, не имеет особого значения)
2x Шестигранная гайка ISO 4032 M3 (сталь или нержавеющая сталь)
Какие файлы?

Измерьте диаметр руля. На данный момент доступны модели диаметром 32 мм и 22 мм. Это должно подойти для диаметров до 4 мм меньше (зажимной зазор 4 мм).

Диаметр от 32 до 28 мм «d32мм» в названии файла.
Диаметр от 22 до 18 мм «d22мм» в названии файла.

Длина различается в зависимо��ти от используемой витрины:
Для стандартного чехла (с магнитами) возьмите держатель длиной 35мм (L35мм).
Для моего разработанного дисплея вам понадобится 30 мм или 33 мм, в зависимости от размера вашего ЖК-дисплея/OLED.

Печать:

Рекомендуется печать в PETG.

Сопло 0,4 мм, Высота слоя 0,2 мм, 5 настенных петель, 4 верхних и нижних слоя, заполнение 30 % (но почти ничего не нужно), рисунок заполнения треугольник��, без опоры.

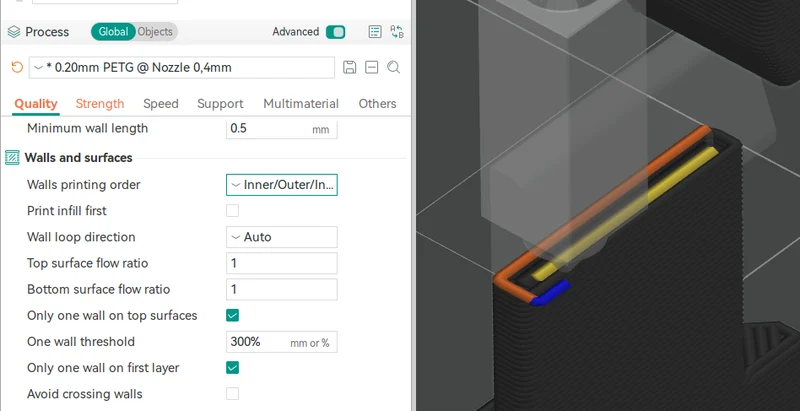

Подсказка для OrcaSlicer (я не знаю, как с этим справляются другие слайсеры): порядок печати на стене In/Out дает лучшие результаты в отверстиях для винтов и защелках, поскольку печать внутренней части выполняется перед печатью линии выступа.
Как упоминалось выше, если скольжение по направляющей «ласточкин хвост» слишком легкое, немного измените масштаб в направлении x или y (~ 1-3 %, начните с меньших значений).

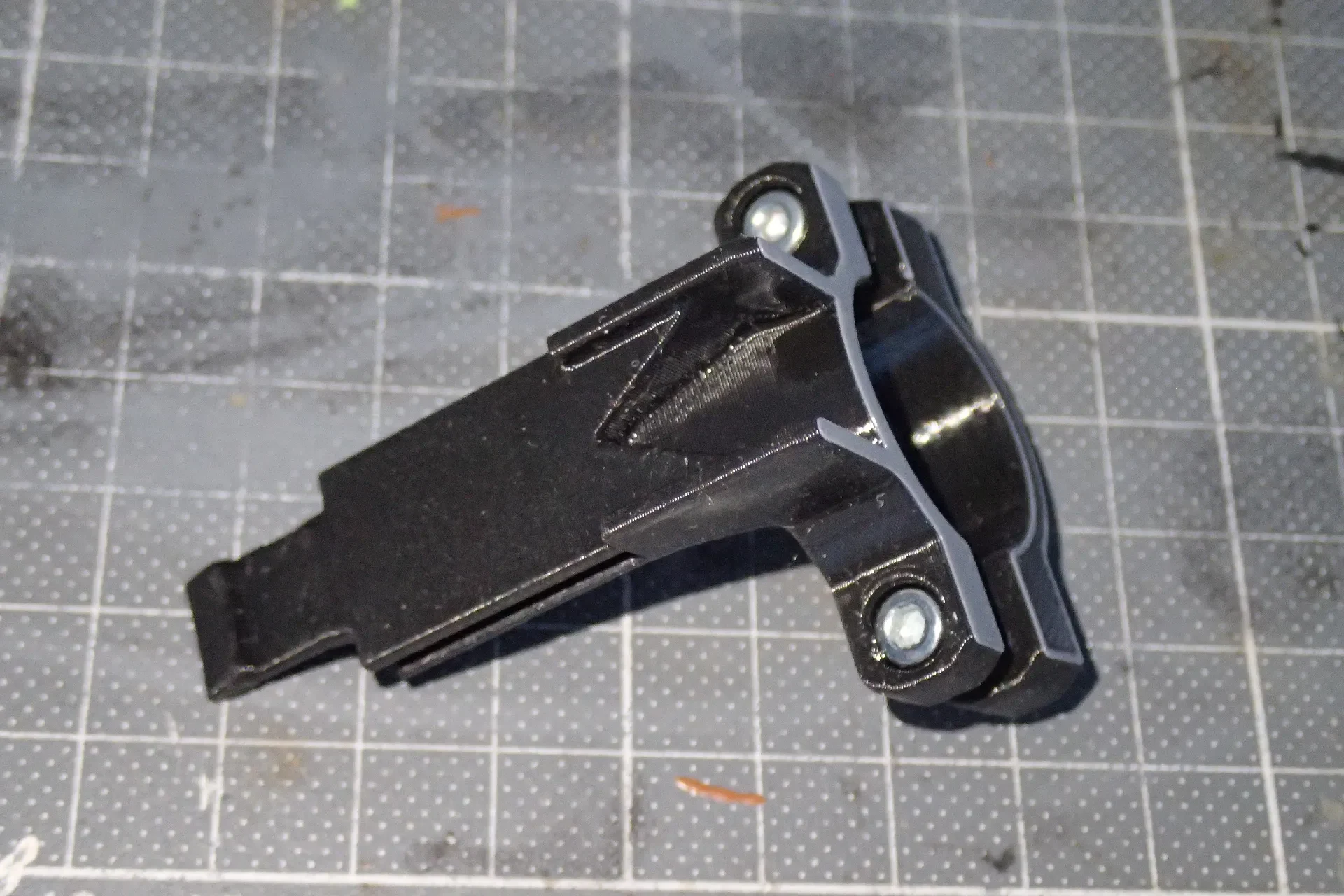

Крепление гайки:

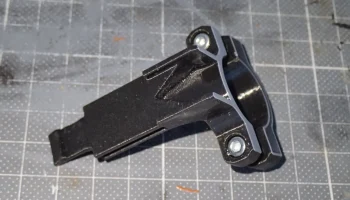

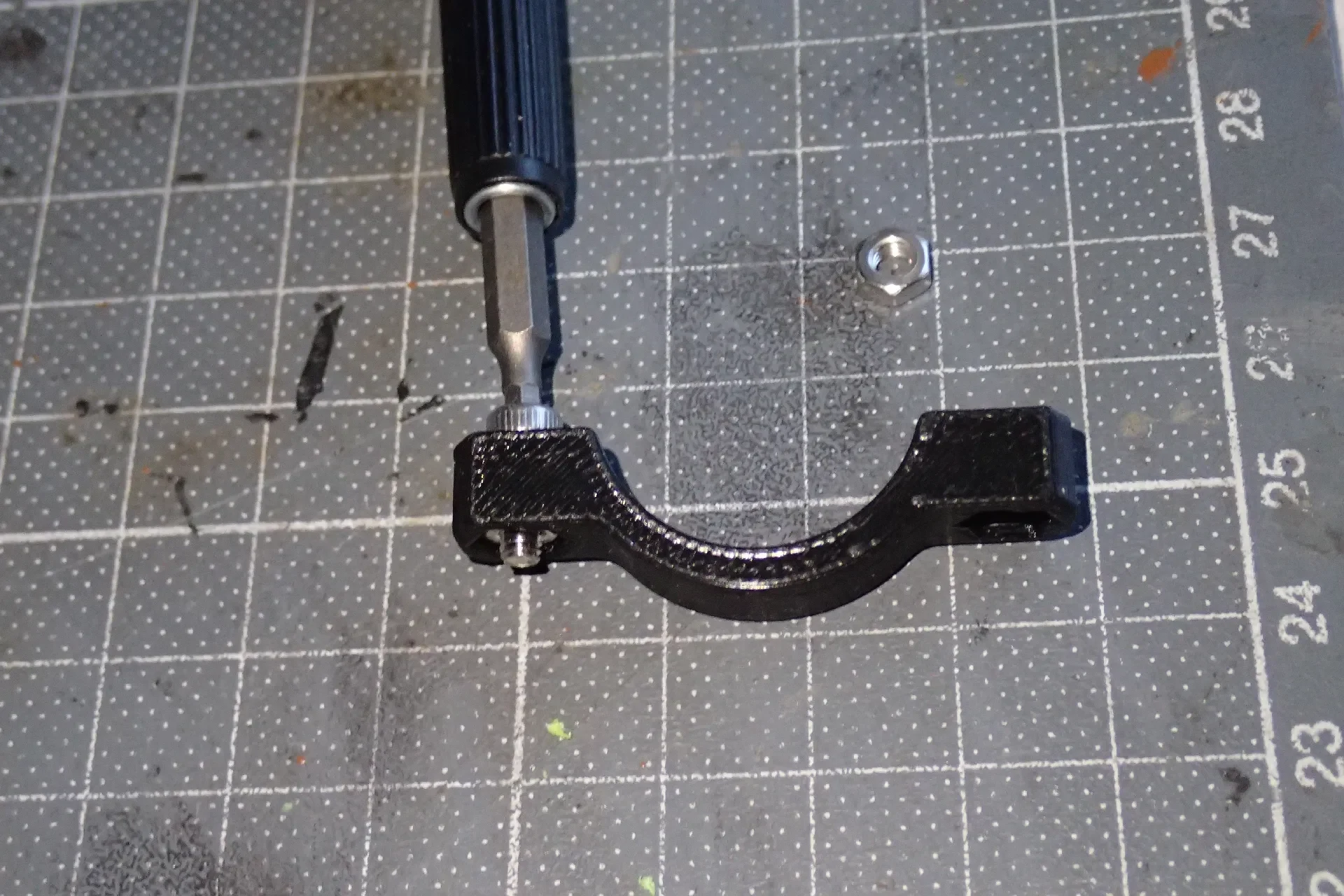

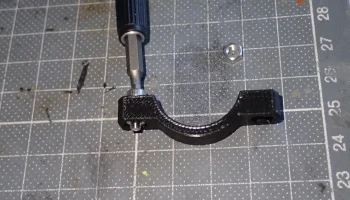

Деталь рассчитана на запрессовку гайки, поэтому она не выпадет при обращении. Для установки гайки возьмите ответную часть и один винт М3 (проще использовать М3х8, обычно используемый для сборки OBS), вставьте винт в отверстие и затяните (см. фото). Гайка будет запрессована в шестигранный карман.

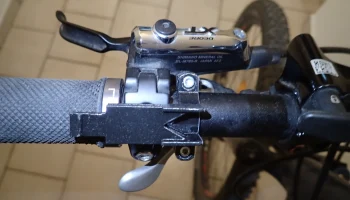

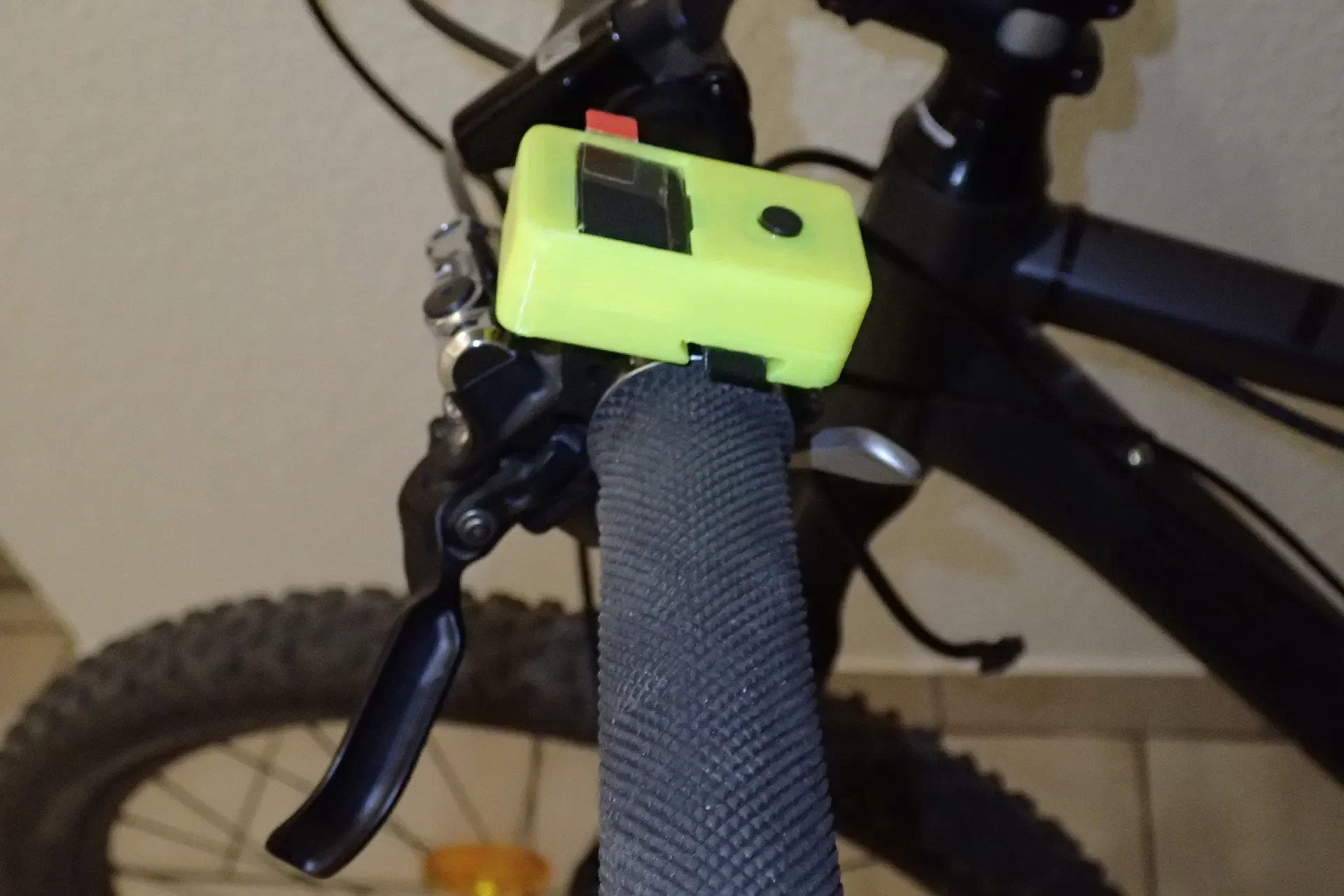

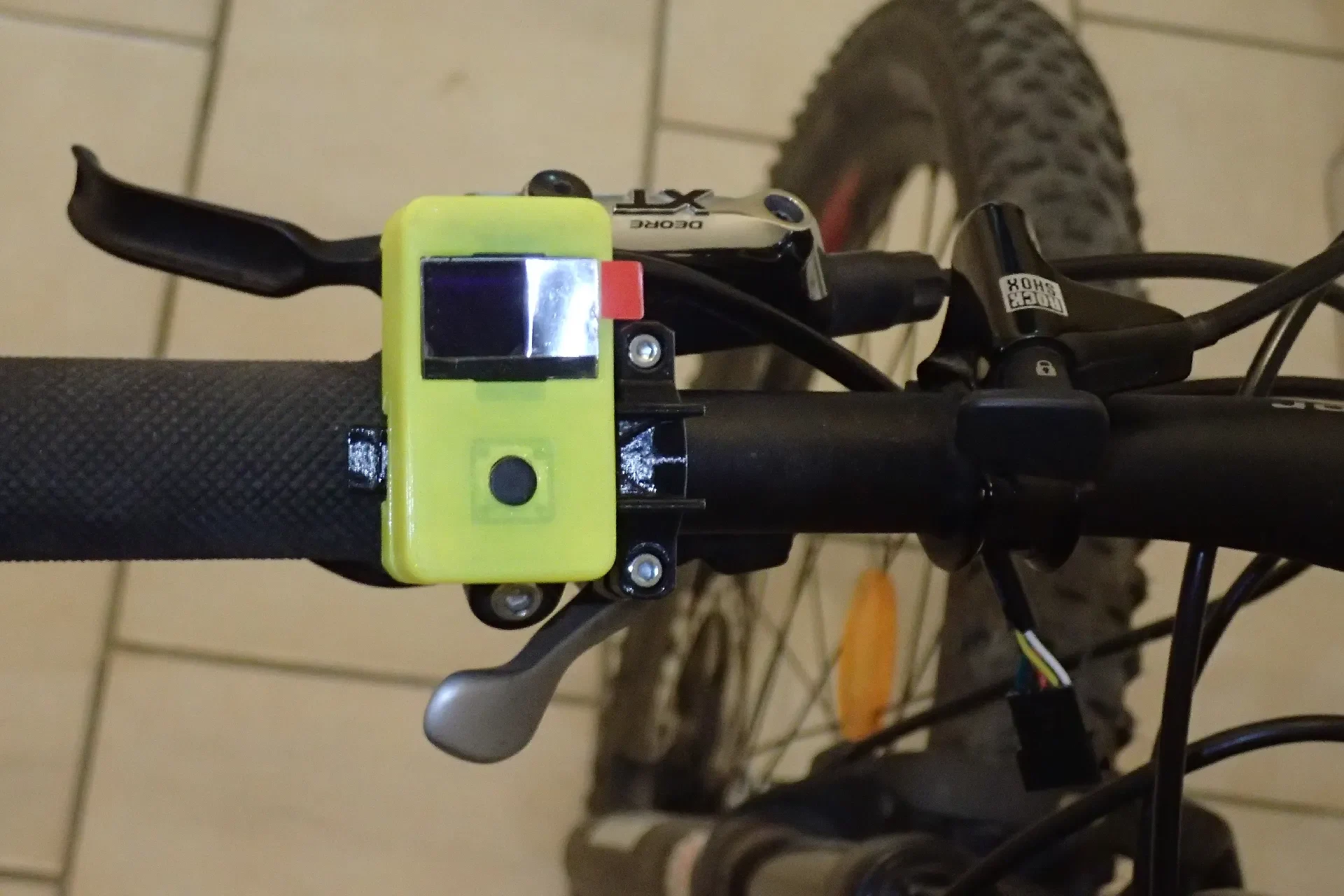

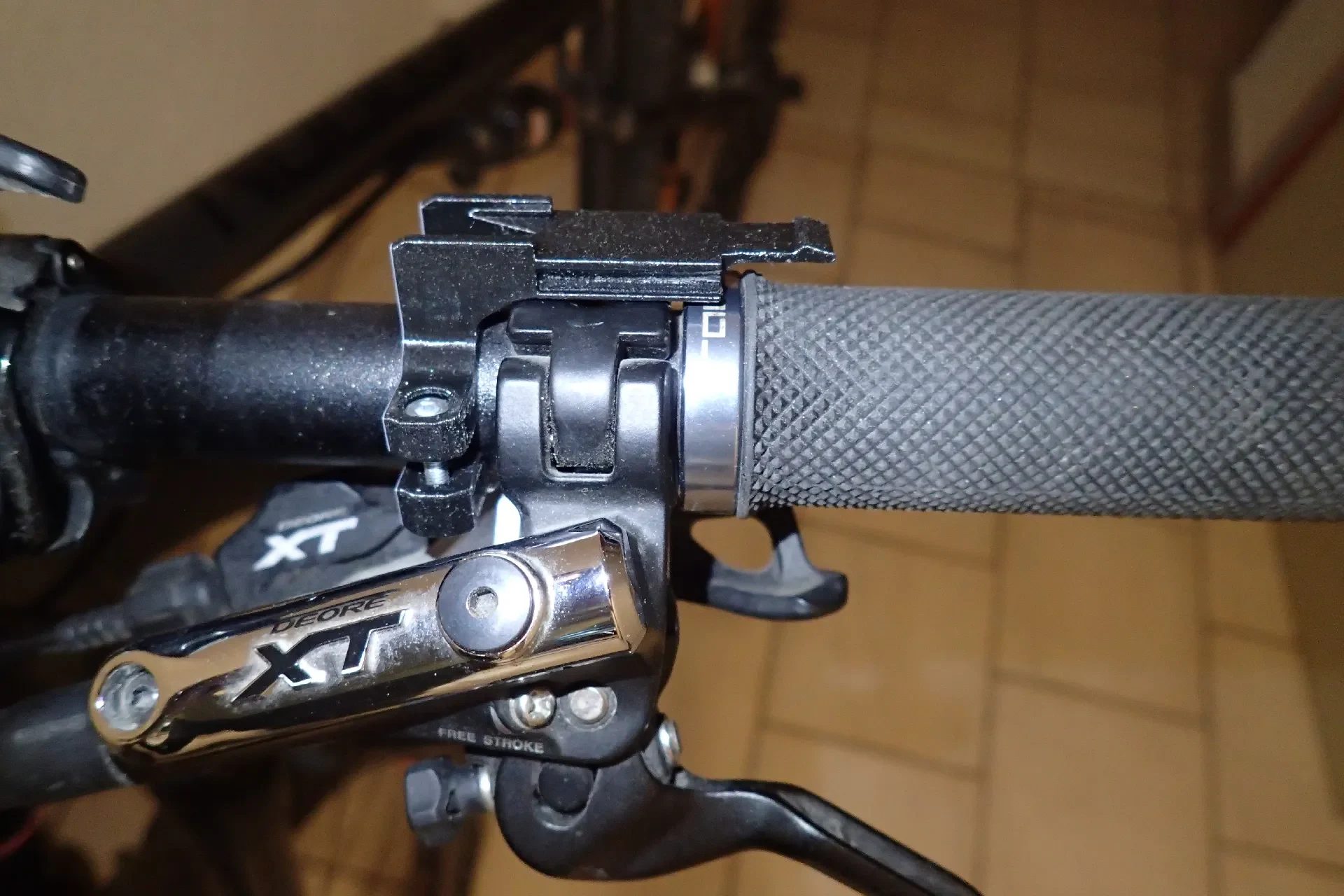

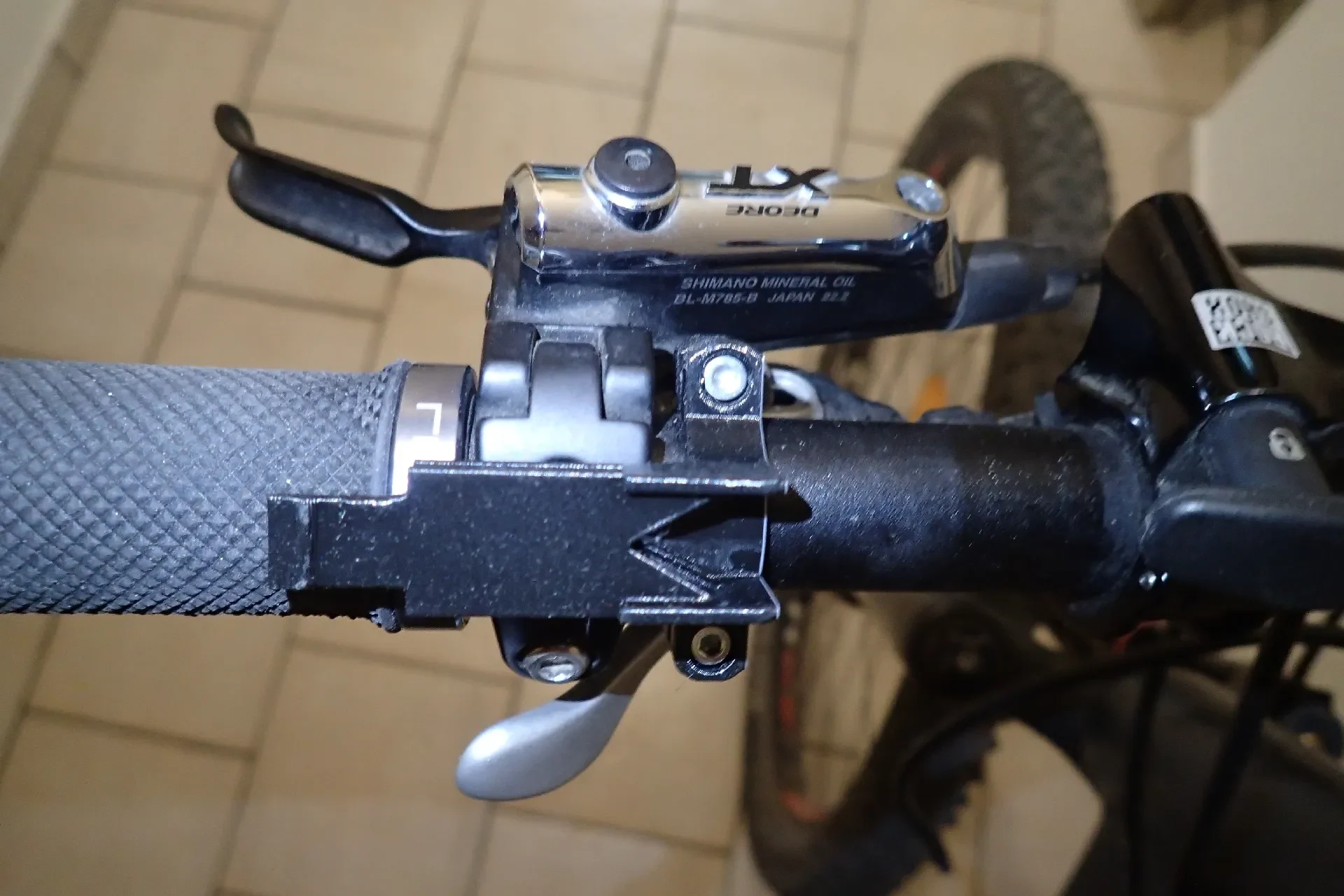

Установите его на велосипед:

Держатель также следует использовать для рулей, диаметр которых примерно на 4 мм меньше диаметра модели (зазор 4 мм).

Другие размеры:

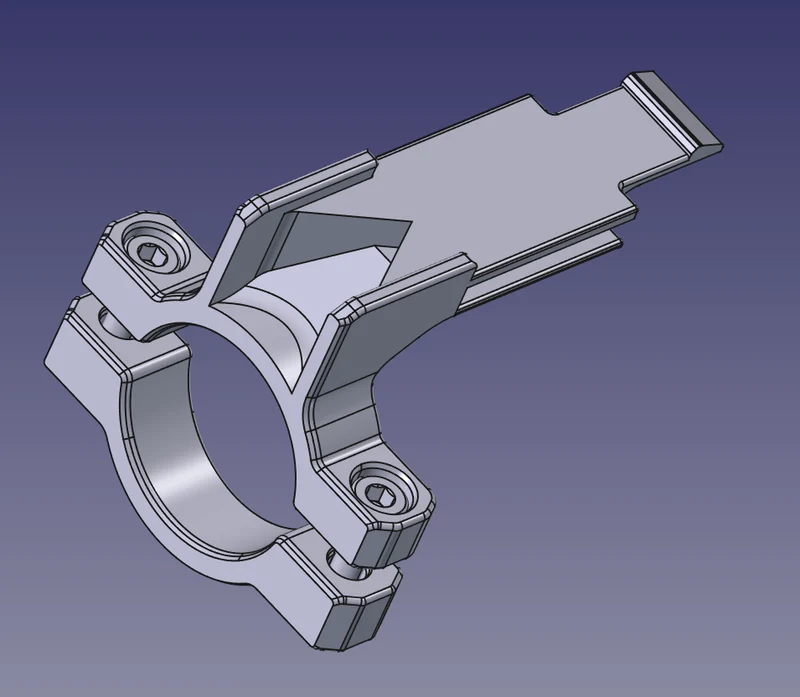

Опубликованный держатель спроектирован с вертикальным зазором между рулем и нижней стороной витрины 4 мм и расстоянием по горизонтали 15 мм от зажима — я думаю, что это подойдет для большинства случаев.

FreeCAD-файлы:

Таблица параметров в верхнем регистре использовалась, но в нижнем регистре эта связь терялась при сохранении копии или переименовании — рвется связь между деталью и аналогом, как это исправить на данный момент не знаю.

Лучше всего скопировать и переименовать файлы, чтобы иметь возможность одновременно открыть копию и файл для редактирования — даже изменение размеров может привести к ошибкам, похоже, это проблема топологического именования. Открыв оба файла, вы сможете увидеть, какие кромки следует выбрать для дефектной фаски и/или радиусов.

Обновления
Обновление от 11.07.2025:
Файлы привели в порядок, как Step, так и Freecad. Обе детали (рейка и зажим) находятся в одном файле. Осталось всего два файла FreeCAD. Настройте длину рельса в таблице параметров в соответствии с вашими требованиями.
Более четкое описание печати

-------------------------------
