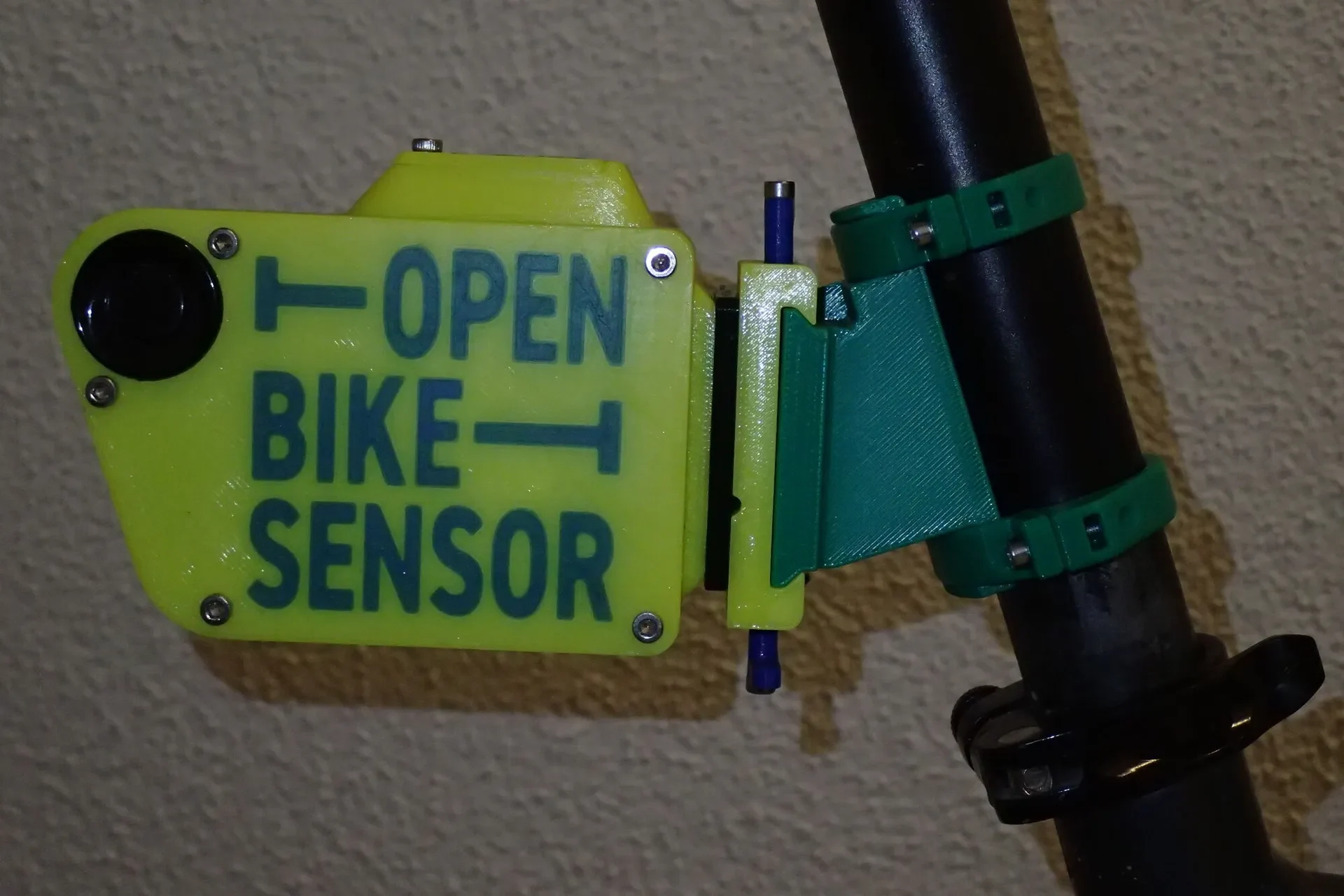

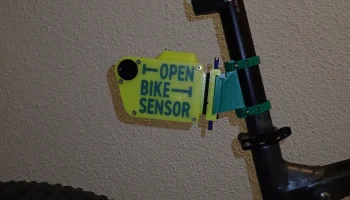

Привинчивающееся крепление подседельного штыря для OpenBikeSensor.

OpenBikeSensor — это проект с открытым исходным кодом, открытыми данными и гражданской наукой.
См. https://www.openbikesensor.org/ (доступно только на немецком языке).

Перевод описания моего альтернативного дисплея для OpenBikeSensor вы можете найти в PDF-файле «Instructions_OBS-DisplayUnit_tactileSwitch».

Размеры

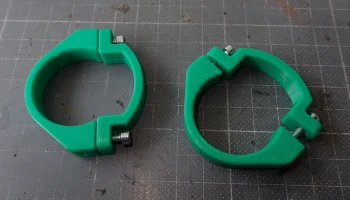

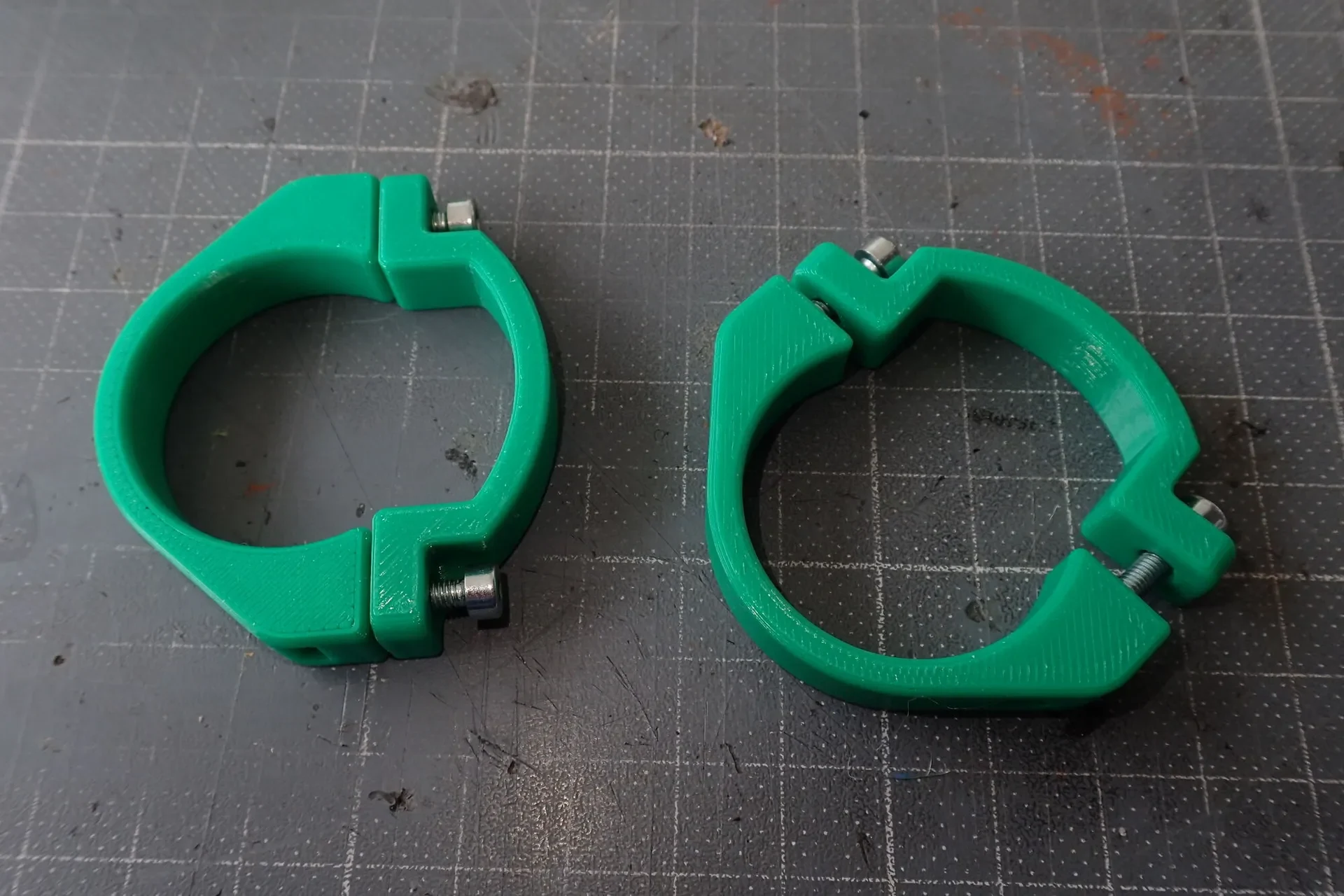

Детали доступны для трубок подседельного штыря диаметром:

27,2 мм
31,6 мм

Это должно подойти для большинства велосипедов.

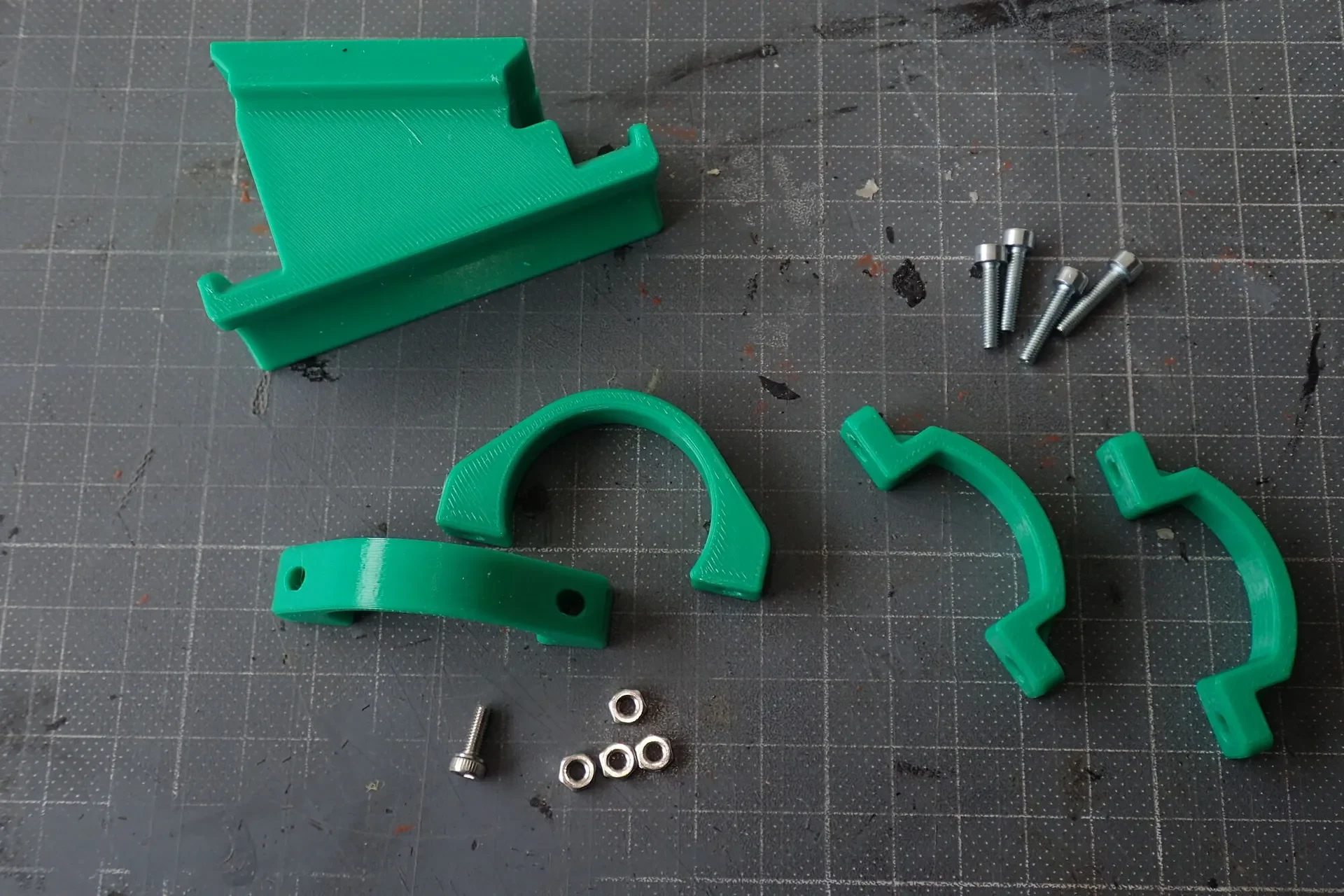

Список деталей:

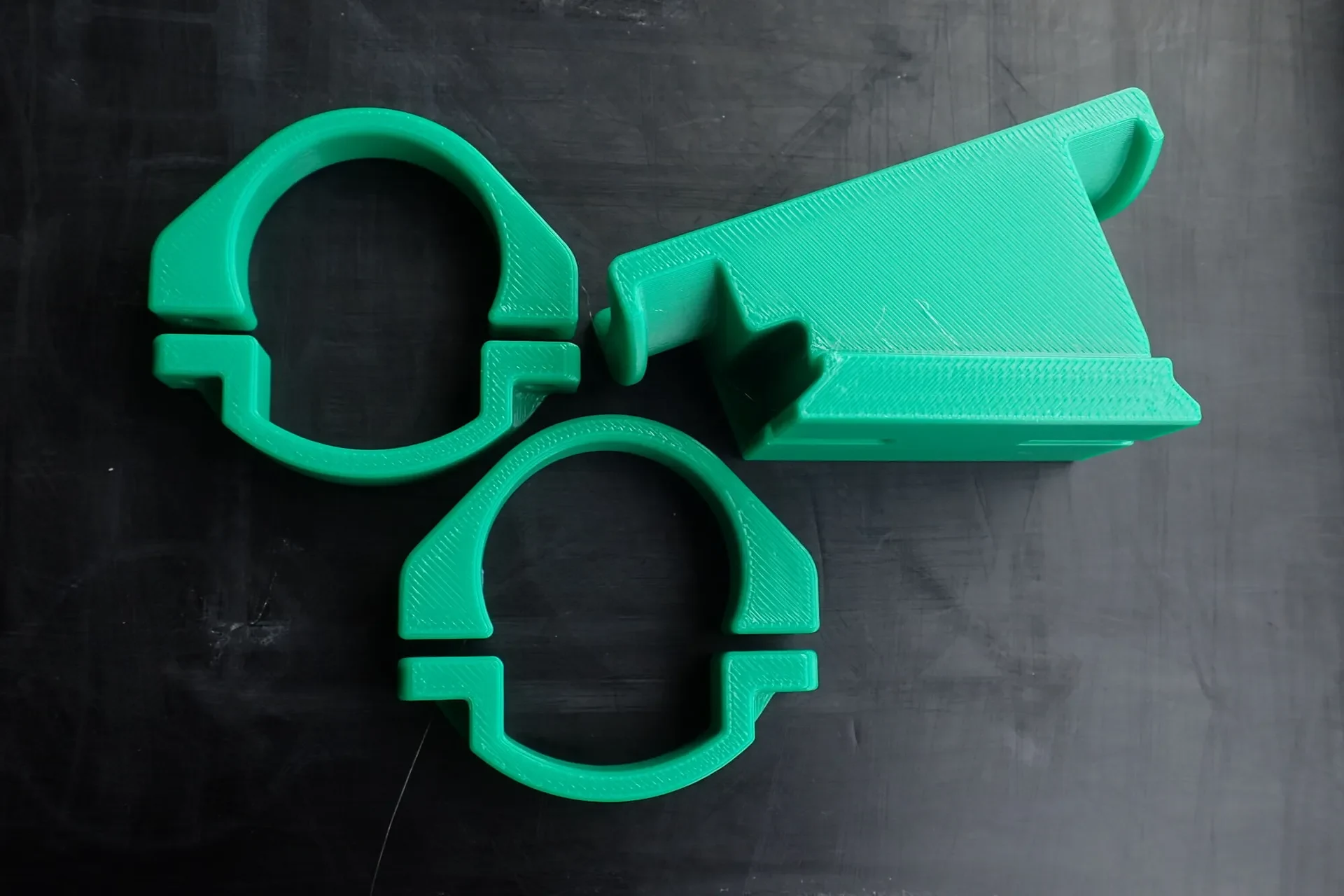

Все детали для печати находятся в файле слайсера (2х зажима состоящего из двух частей, 1 крепление)
4x Шестигранная гайка ISO 4032 M3 (сталь или нержавеющая сталь)
4 винта с головкой под торцевой ключ ISO4762 (DIN 912) M3x14 (или M3x16 или M3x18), сталь или нержавеющая сталь, не имеет особого значения)

Печать:

Рекомендуется печать в PETG.

Сопло 0,4 мм, Высота слоя 0,2 мм. 5 петель на стене, поочередно дополнительная стенка (для прочного соединения с заполнением). 4 верхних и нижних слоя оболочки, заполнение 30 %, узор треугольников заполнения. Заказ настенной печати «Внутренний/Внешний».

Крепление гайки:

Деталь была разработана для запрессовки гайки, чтобы она не выпала во время манипуляций.

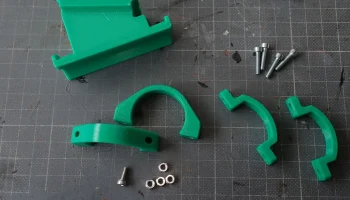

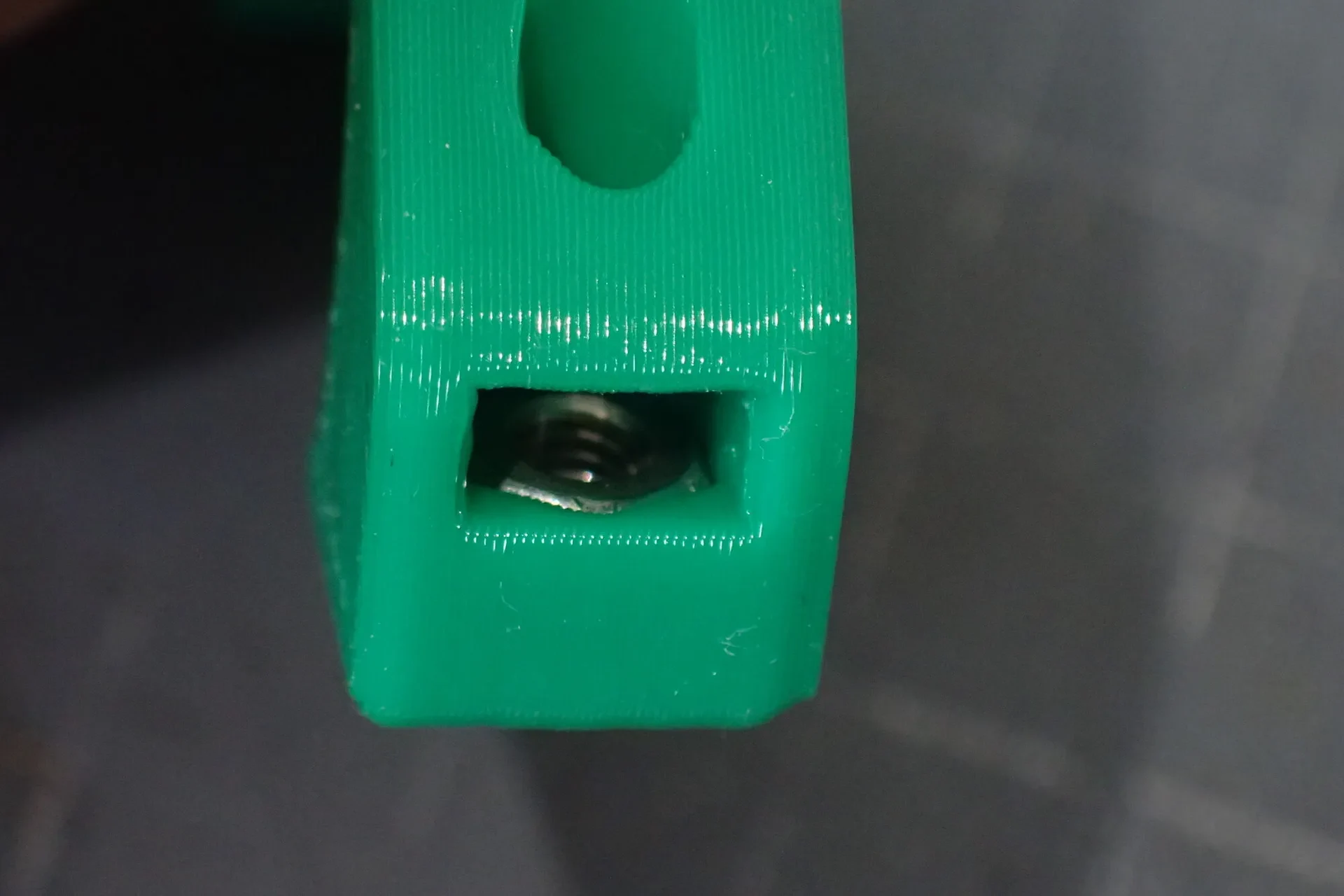

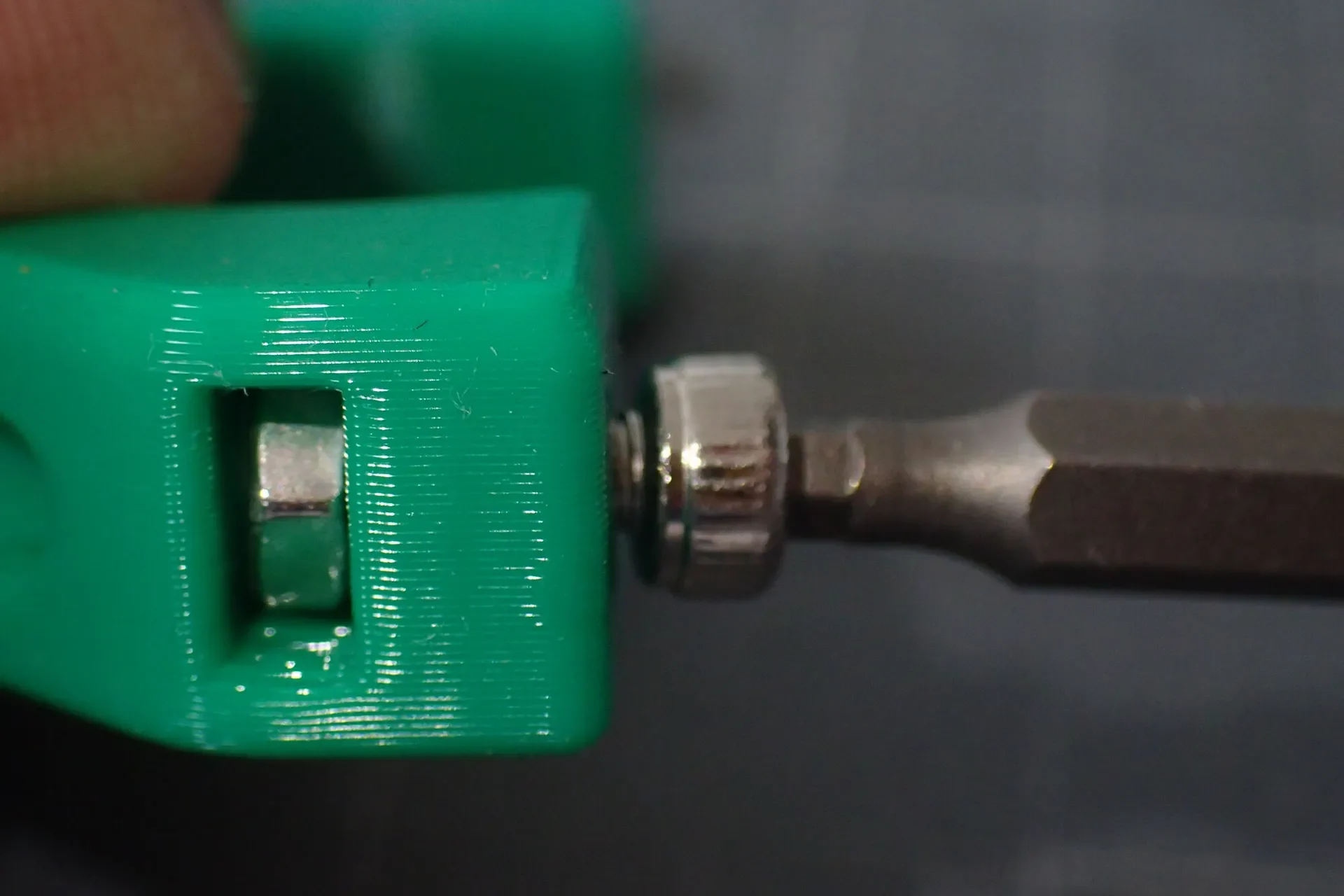

Для установки гайки возьмите ответную часть и один винт M3 (проще использовать M3x8, который обычно используется для сборки OBS). Вставьте гайку в боковой карман, а винт в отверстие и закрепите (см. фото). Гайка будет запрессована в шестигранный карман.

Установите его на велосипед:

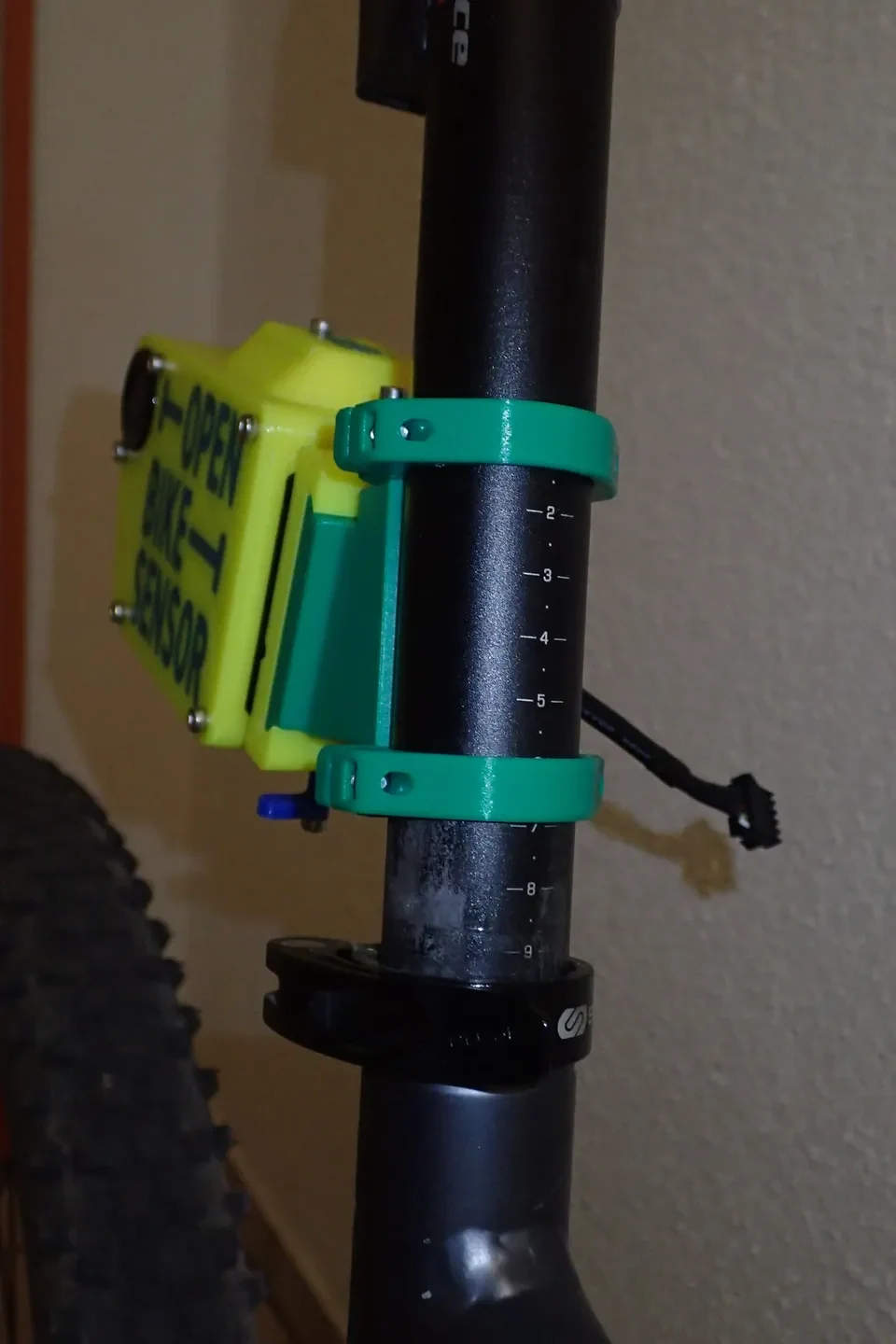

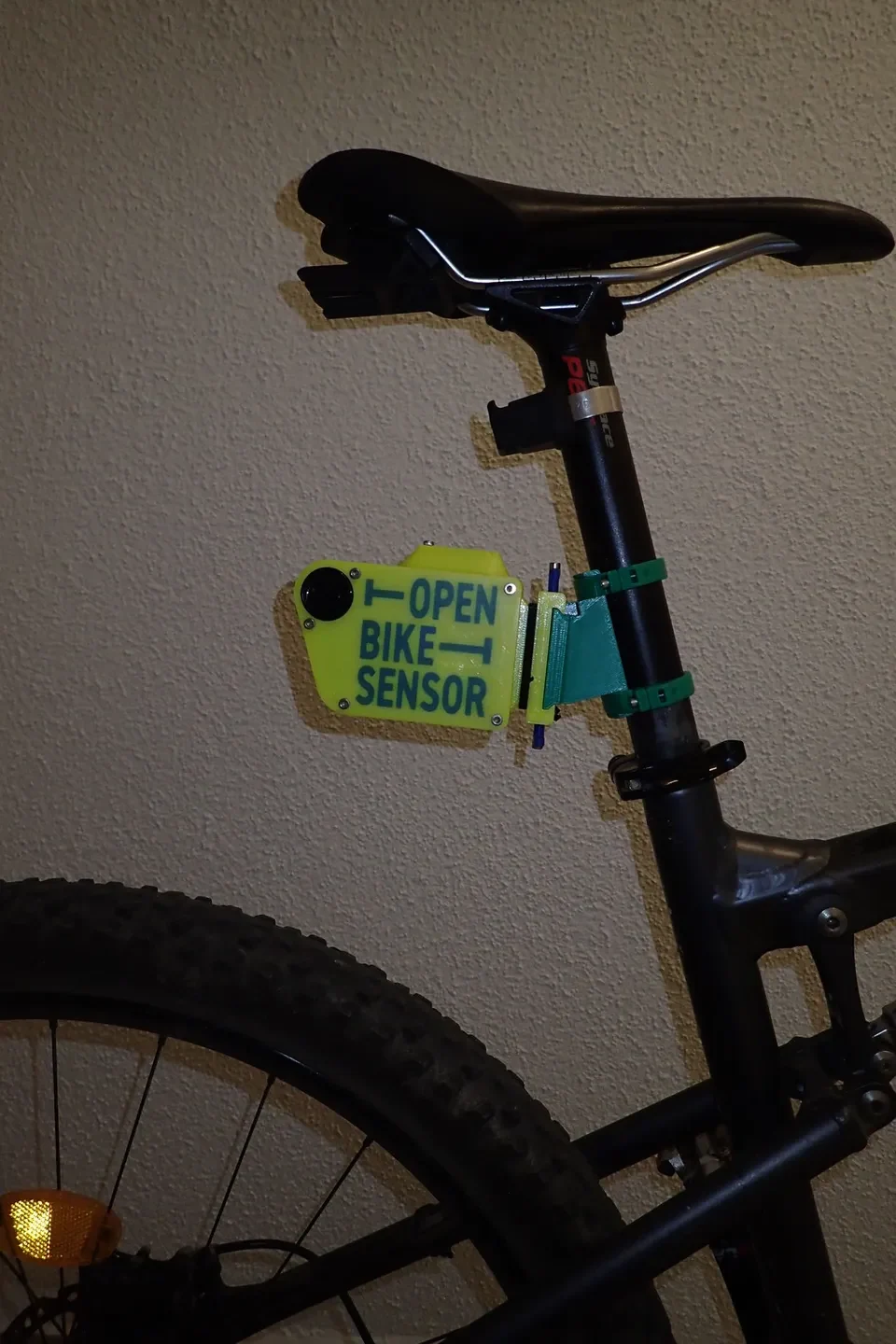

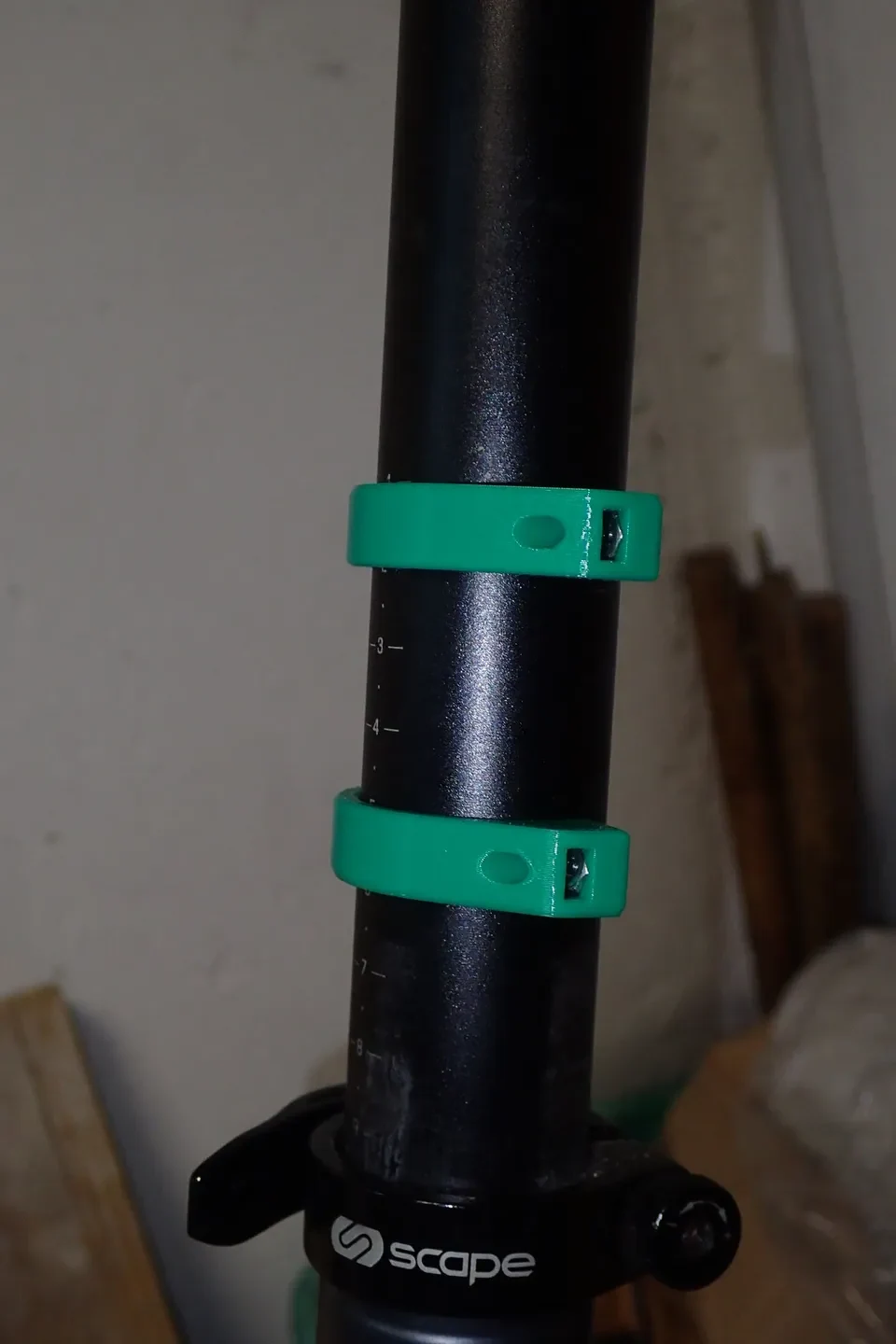

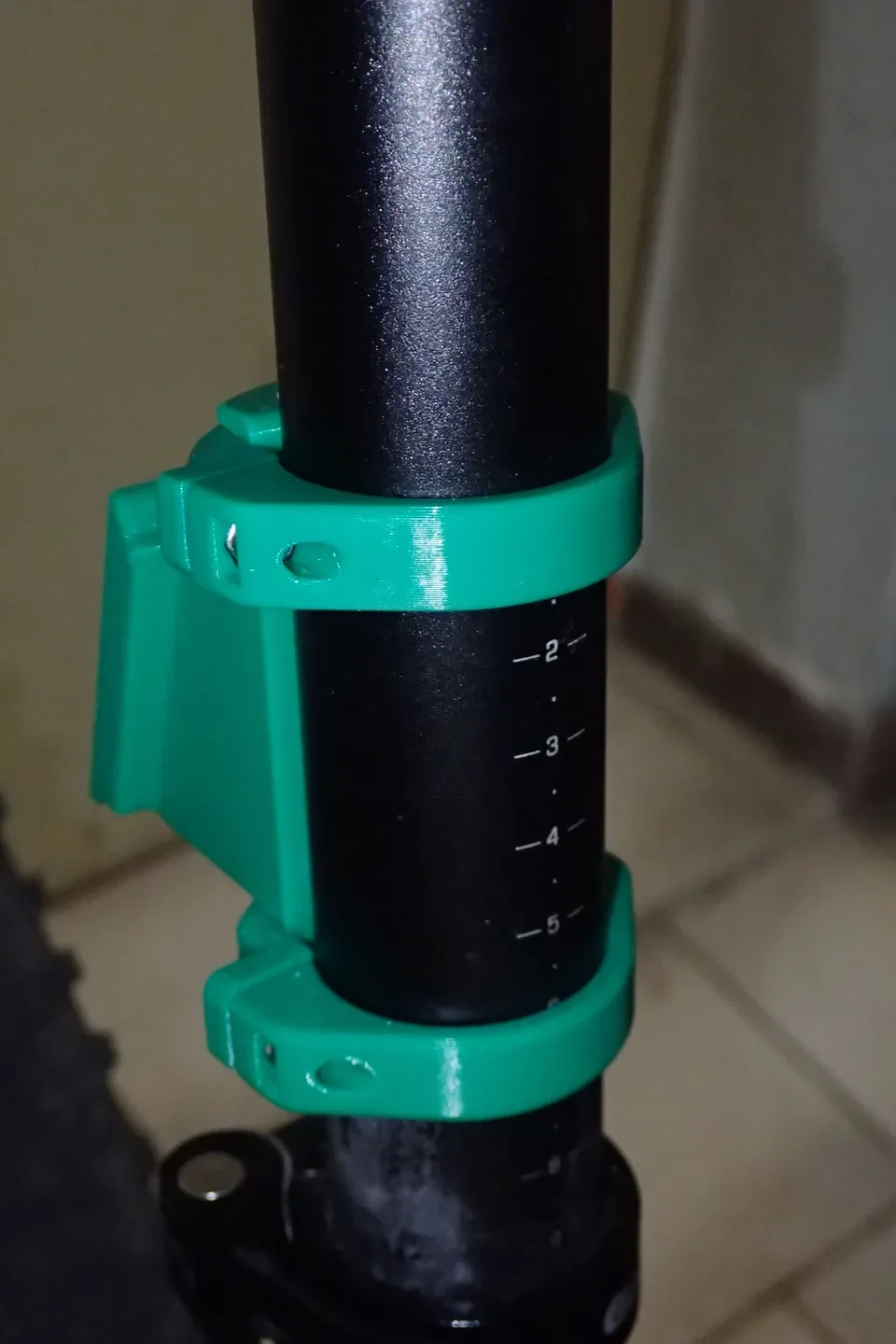

Зажим для трубы защелкивается на трубе. Затягивайте винты до тех пор, пока установленный датчик больше нельзя будет сдвинуть в сторону с легким усилием.

FreeCAD-файлы:

Файлы моделей FreeCAD также публикуются. Измените «Конфигурацию», чтобы получить желаемый размер.

-------------------------------
