комплект модификации дроссельной заслонки электронного велосипеда

Эти файлы помогут вам изменить поворотный дроссель на стиль большого пальца. Моей мотивацией было переоборудовать его, чтобы я мог использовать классические велосипедные ручки на своем складном электронном велосипеде без необходимости тратить деньги на другой дроссель и время на перемонтаж.

Протестировано на складном электровелосипеде Engwe T14.

Подготовительные работы
снимите дроссельную заслонку и убедитесь, что она имеет 12 заклепок и диаметр 30 мм (мой дроссель имел слегка коническую форму, поэтому используйте штангенциркуль)
отрежьте твист-дроссель примерно так, чтобы его длина составляла 8-10 мм.

В этот момент дроссельная заслонка свободна и пружина может ее оттолкнуть, поэтому будьте осторожны!

Печать

Модель создана без учета допусков к принтеру. Поэтому, если ваш принтер не настроен должным образом, вам, вероятно, придется поэкспериментировать с настройками печати, чтобы компенсировать толщину стенок.

Напечатан с использованием PET-G для обеспечения устойчивости к ультрафиолетовому излучению и некоторой гибкости деталей.

Сборка
Просто нажмите рычаг большим пальцем на место. У вас есть 12 вариантов вращения, поэтому используйте их, чтобы настроить предпочтительное положение рычага.
Установите дроссельную заслонку на руль и скользящее стопорное кольцо.
Вставьте новую блестящую рукоятку и закрепите дроссель напротив рукоятки. Стопорное кольцо гарантирует, что дроссельная заслонка сможет вращаться и не будет удерживаться резиновой рукояткой.
Если вы забыли стопорное кольцо (как и я), используйте стопорное кольцо v2.
Убедитесь, что рычаг большого пальца свободно вращается и без проблем возвращается в исходное положение, и внесите соответствующие изменения.
Наслаждаться!

Отказ от ответственности:

Несмотря на то, что я готов помочь вам устранить неполадки, я не могу убедиться, что каждый поворотный дроссель подойдет. Так что помните: дважды отмерь, один раз отрежь!

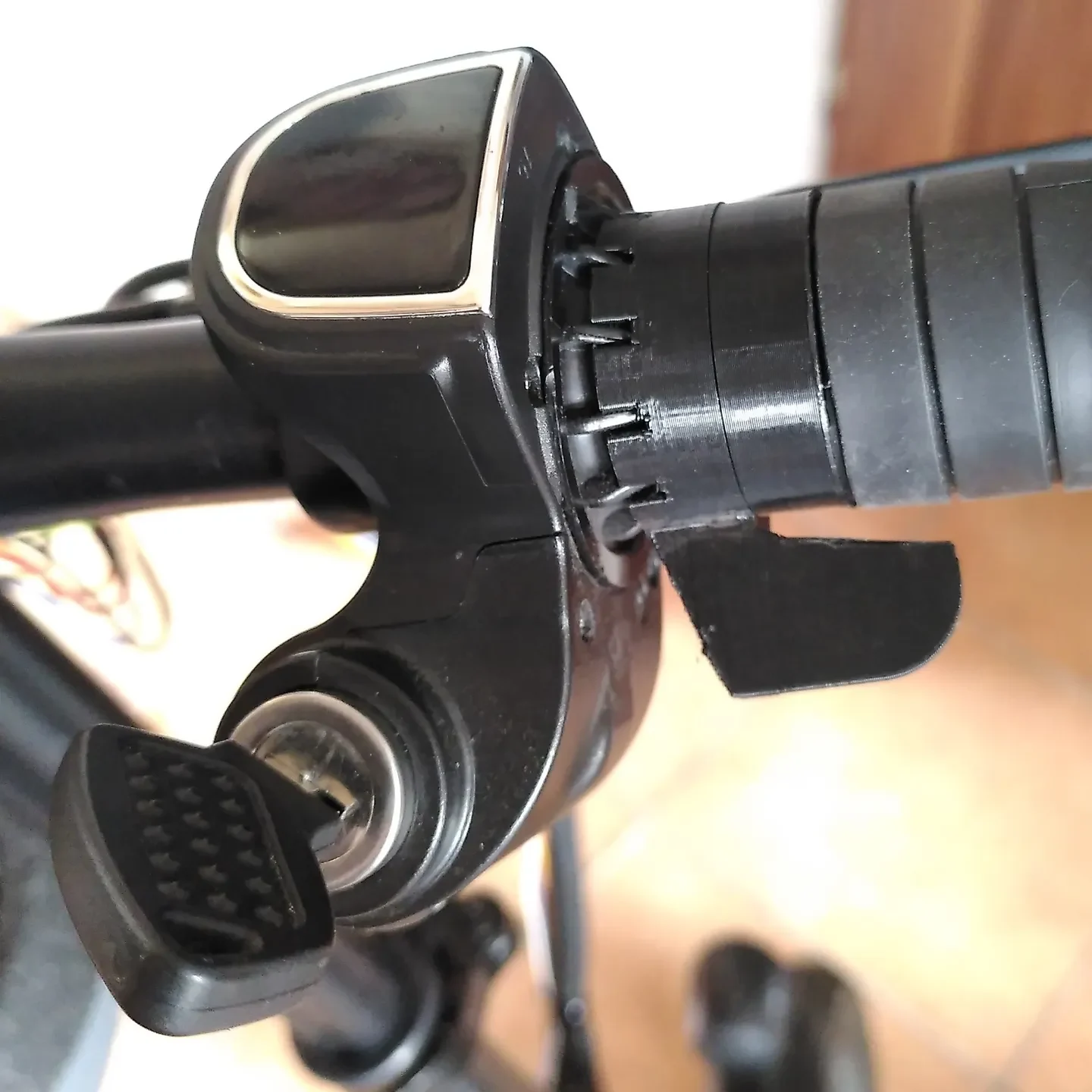

Модель на моей фотографии модифицирована вручную, потому что первые измере��ия были немного неправильными, и было уже слишком поздно, когда я это заметил. Загруженные модели обновляются для лучшего соответствия.

Не стесняйтесь задавать вопросы и делиться своим опытом, чтобы я мог соответствующим образом обновить файлы :)

История версий
v1 — начальная версия
v2 — модифицированный рычаг
версия с б��лее коротким рычагом дроссельной заслонки на основе первоначальных испытаний
исправлено вращение головки заклепок
