Настраиваемый замок 2.x

Мото-вело

Источник:

www.printables.com

Prevents your u-lock from being stolen while you are ridingPrevents your u-lock from being stolen while you are riding

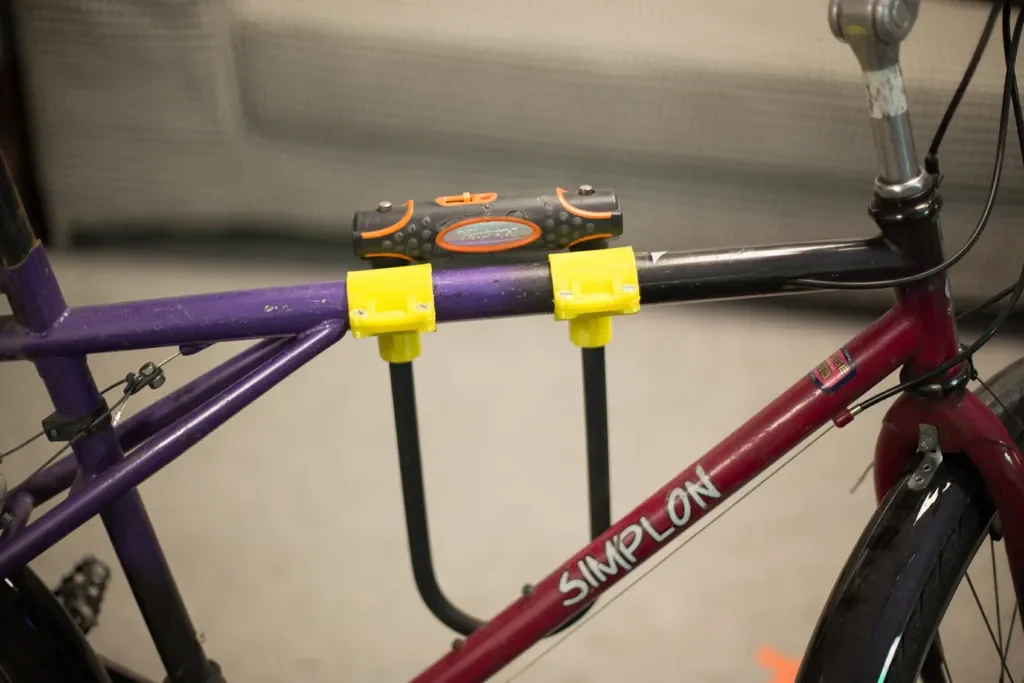

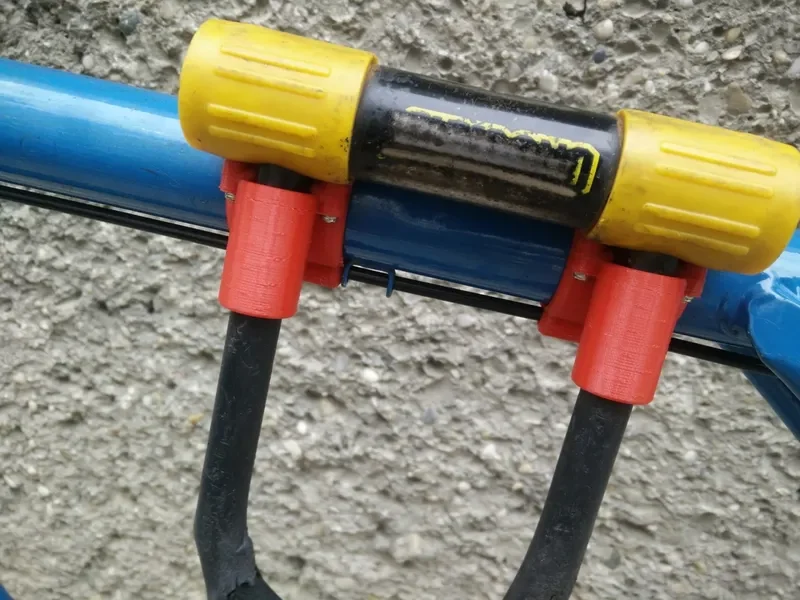

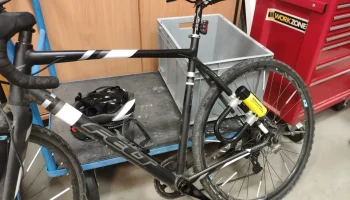

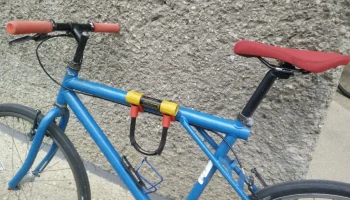

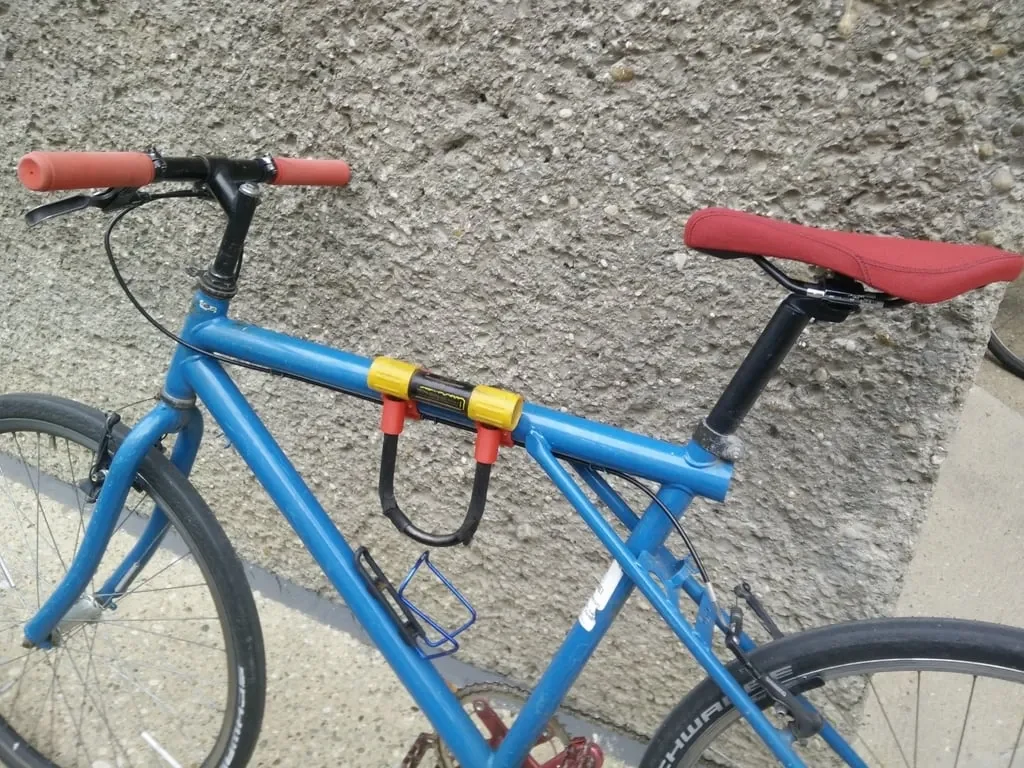

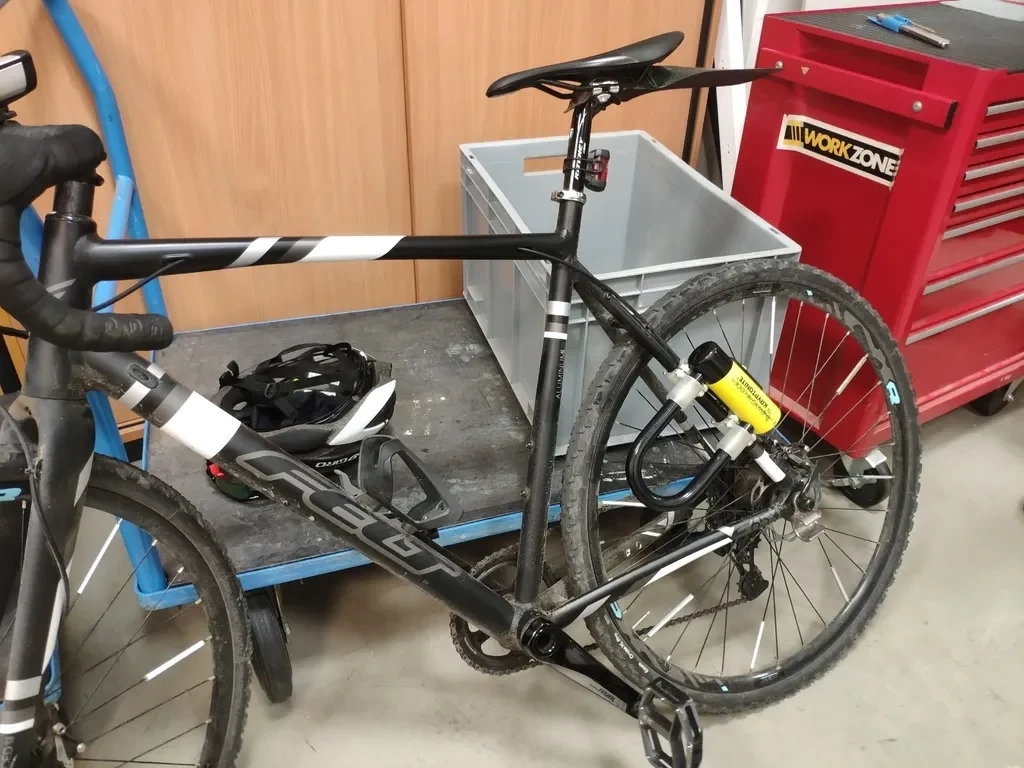

Крепление для U-образных замков на велосипедах
Оптимизирован для жесткой печати FDM
Учет трубок Боудена под регулируемыми углами
Создано в OpenSCAD
All settings adjustable in the GUI using the OpenSCAD customizer
Provides a lot of settings to fit on your bike and lock

Раскошелитесь на Github
Импортировано с Thingiverse.
Версия 2.3 моей самой первой 3D модели. I started working on it in 2013 and advanced it ever since then
Images don't represent the latest version of the model (which is more rigid than older versions)

Инструкции
Что вам нужно
Велосипед и U-Lock (ну это же очевидно)
A 3D-Printer (probably you wouldn't be here otherwise)
8 equal screws (should be a bit longer than twice the thickness of your print — I recommend 10 — 20 mm)
8 одинаковых гаек, подходящих к вашим винтам
recommended: two small pieces of bike inner tube to prevent the lockholder to slip back and forward on your bike's top tube
Как это построить
Измерение
Measure the diameter of your bike's top tube (or another round tube where you want to mount the lock). Чтобы использовать кусок внутренней трубки для предотвращения скольжения (рекомендуется), добавьте к этому значению примерно 2 мм или в ��ва раза большую среднюю толщину стенки внутренней трубки.
Измерьте диаметр вашего U-образного замка. As you will later slide the u-lock through the holder, measure the thickest area of the u-part of the lock and add a little slack.
Измерьте диаметр гаек*. Measure the flat size (look here: Wikipedia: Nut, measure A/F)
Измерьте диаметр резьбы вашего винта
Измерьте кабели, проходящие над или под верхней трубой, а также попытайтесь измерить их положение (угол).

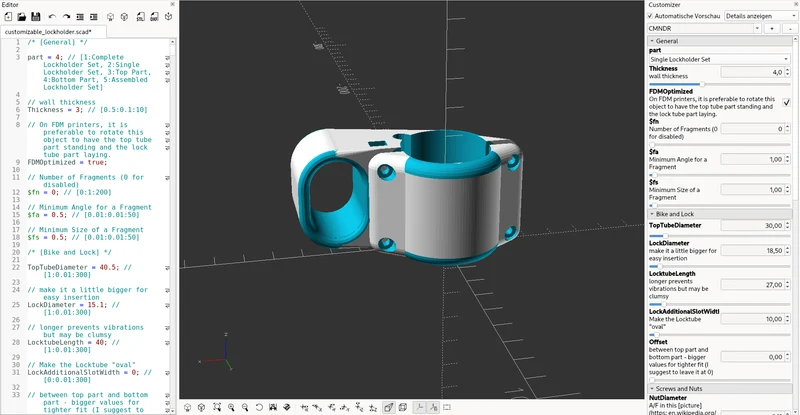

Загрузите и откройте customizable_lockholder.scad и откройте файл в OpenSCAD.
Make sure to use the Customizer (Windows//Customizer)
Adjust the settings to your measurements and taste
Select the part you want to export (to attach a u-lock, you need two Top Parts and Two Bottom Parts or a Complete Lockholder Set
Отрисуйте и экспортируйте файл .stl и загрузите его в слайсер.
Распечатайт�� его (этот шаг вы выполняете самостоятельно)
Для крепления печатных деталей используйте винты и гайки. Смещение между двумя держателями замка проще всего определить, если вы закрепите один держатель замка на своем велосипеде и вставите в него замок.
