Корпус для датчика на esp8266

📁 Корпус для датчика на esp8266
📐 STL
🪵 PLA
❤️ Ставь лайк, если понравилось!

Описание

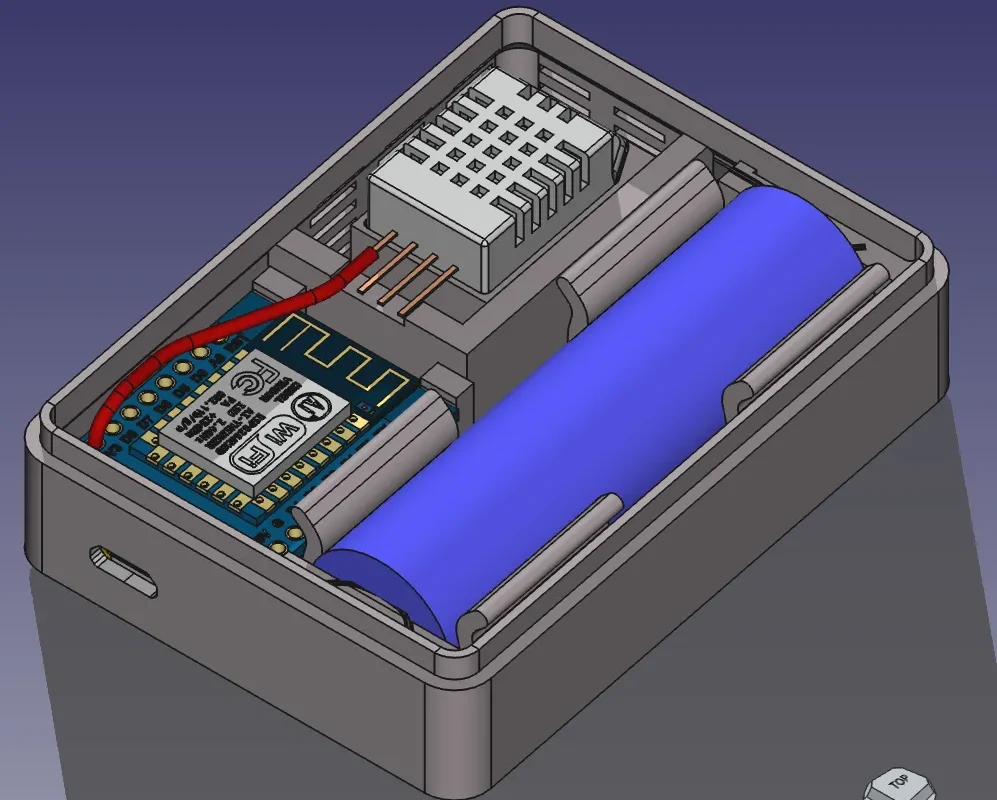

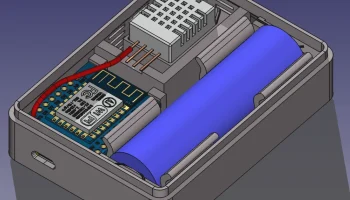

Корпус для системы датчика влажности, состоящей из датчика DHT22, ESP8266 или Wemos D1 Mini, держателя батареи 18650 и модуля зарядки батареи.

Особенности:

• Датчик термически изолирован от остальной электроники

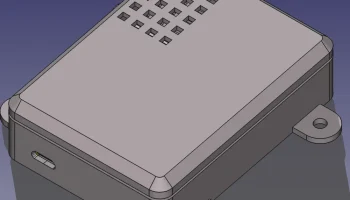

• крышка плотно прилегает благодаря прессовой посадке
• параметрический дизайн, исходные файлы включены (размеры можно изменить с помощью ветки FreeCAD Realthunder)

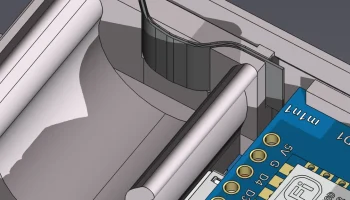

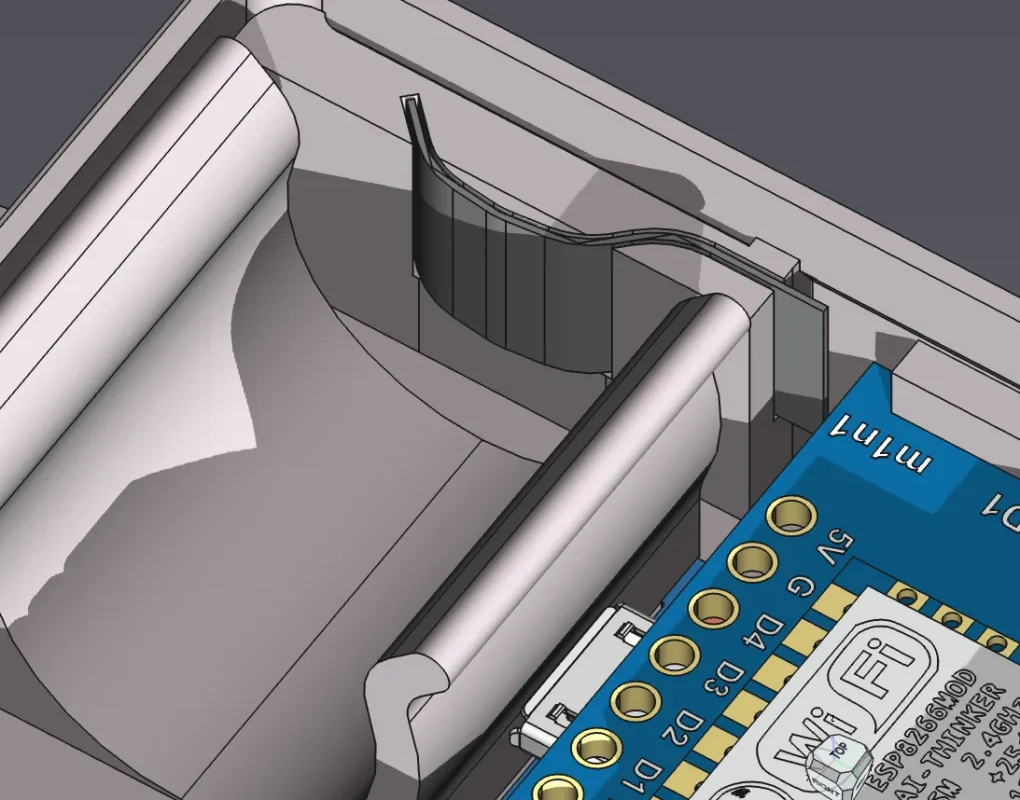

• контакты батареи изготовлены из никелевой ленты (шириной 8 мм)

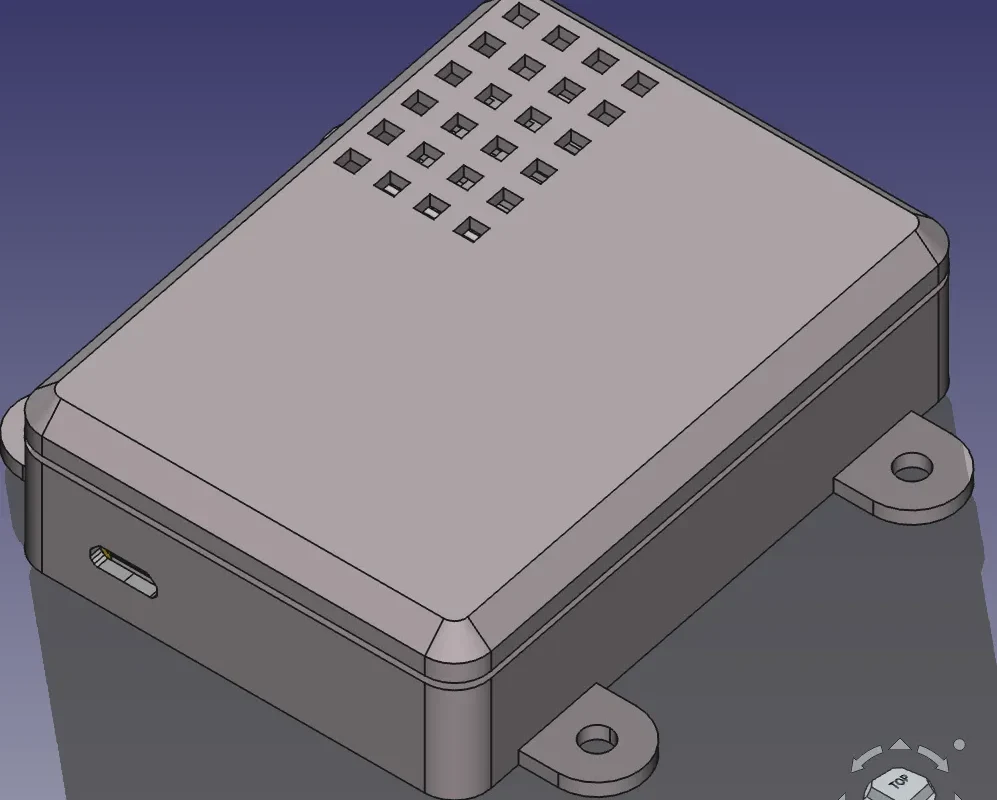

• уши для крепления

Сборка

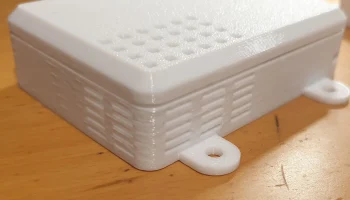

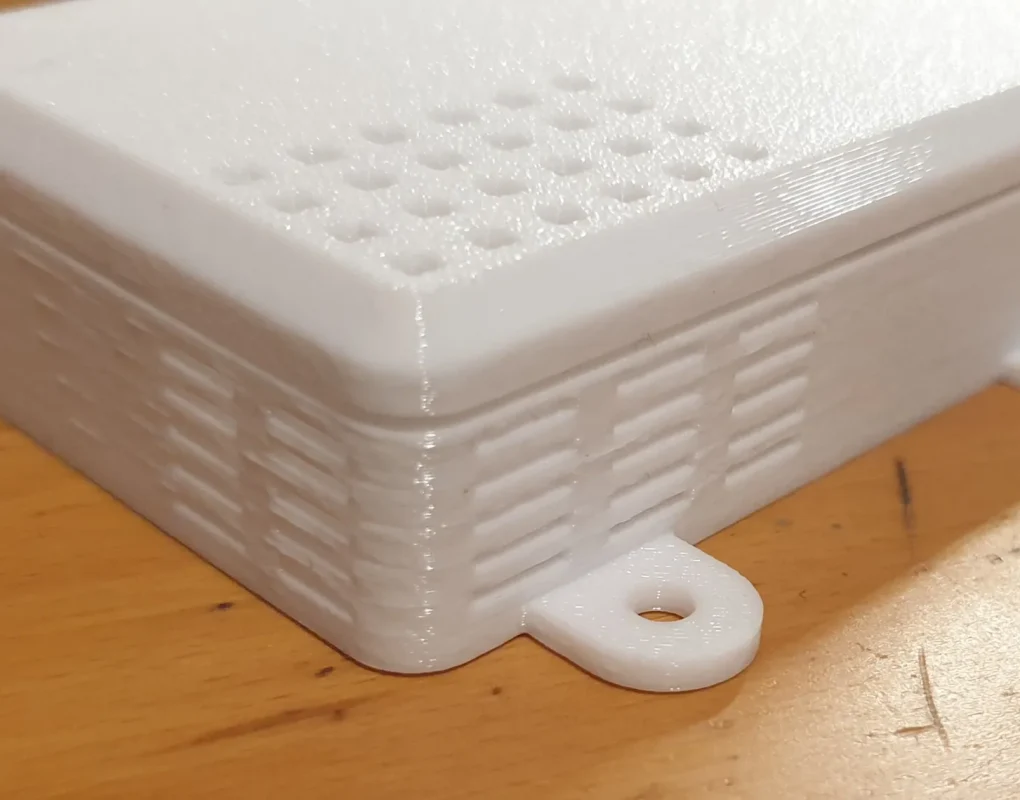

Я напечатал его с небольшой нечеткостью поверхности (0,04 мм). Модификатор предназначен для этого, чтобы нечеткость поверхности можно было применить только к внешней стороне.

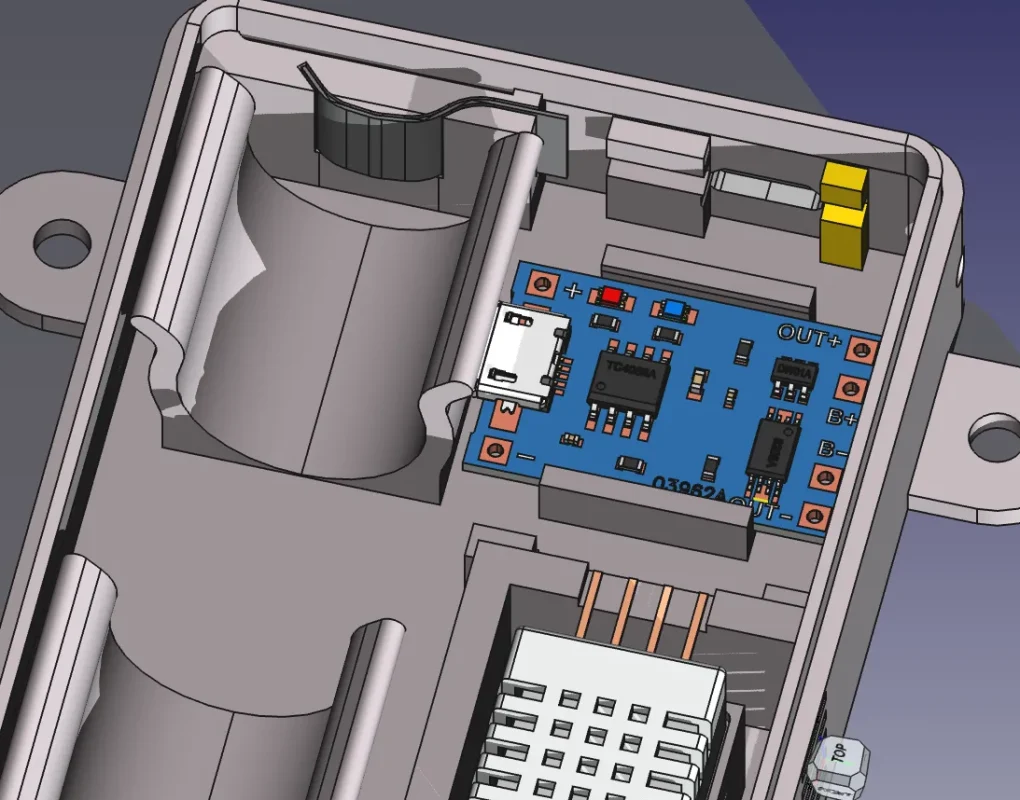

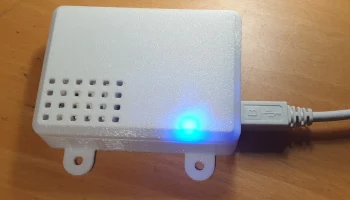

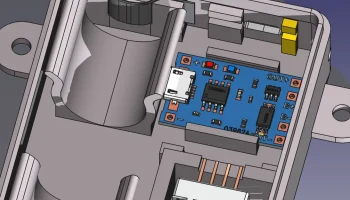

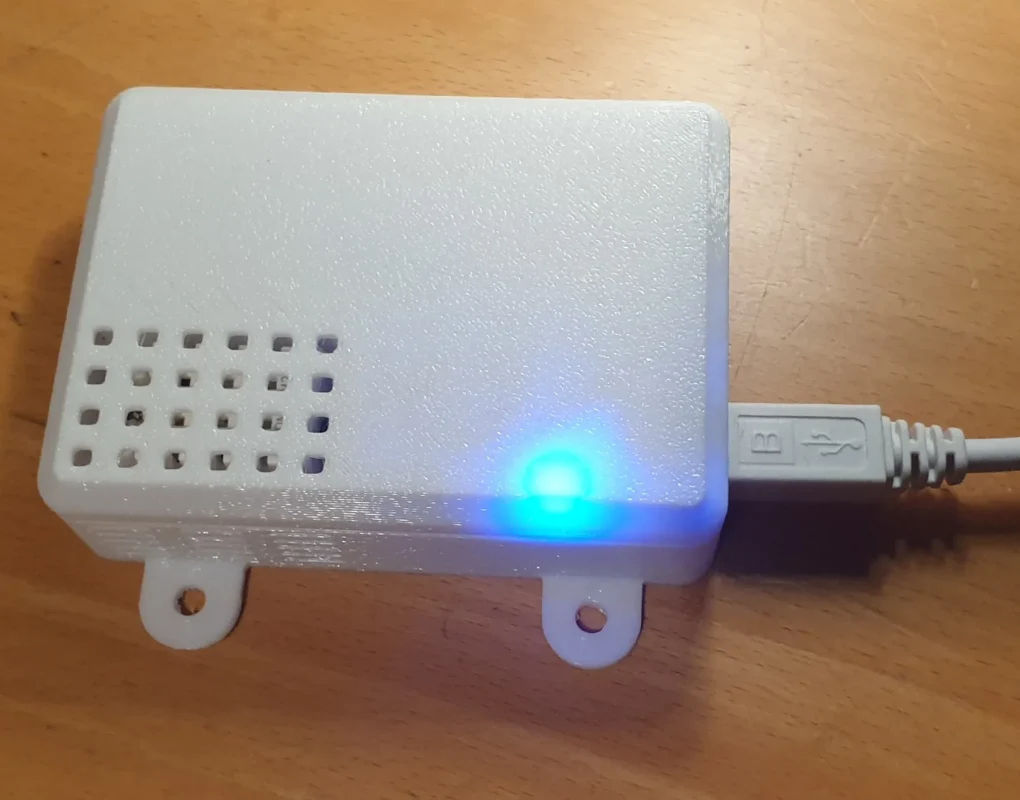

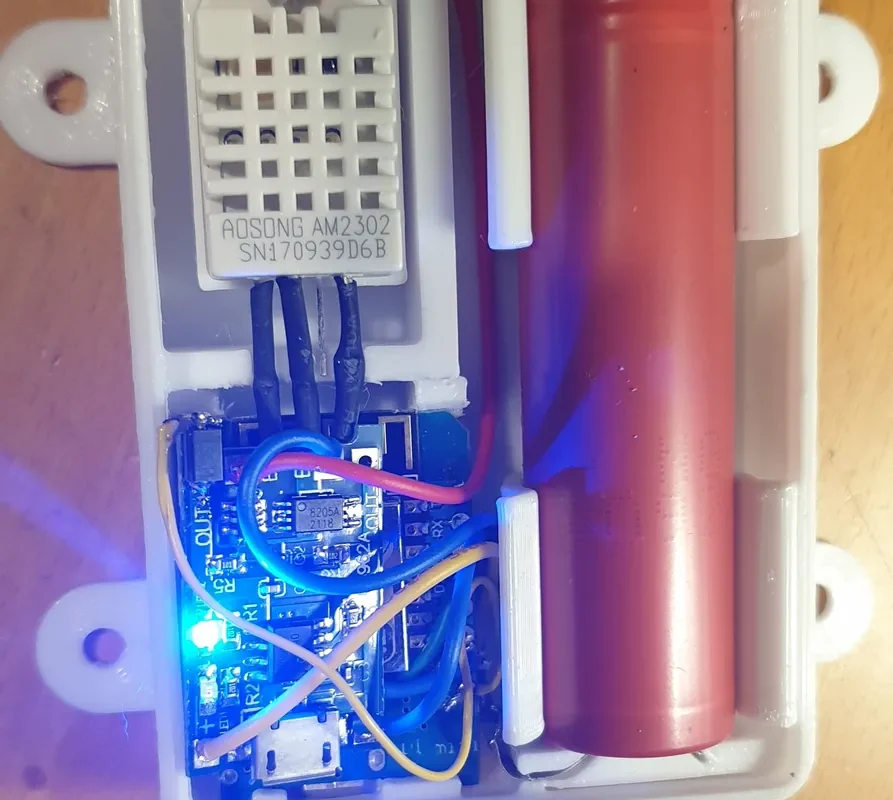

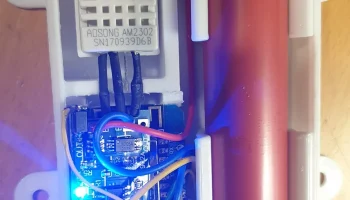

Плата держится только за счет трения. В конце концов я поместил плату зарядки сверху, чтобы были видны светодиоды.
