РЕЗЮМЕ

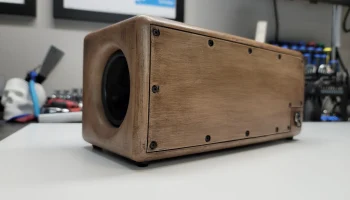

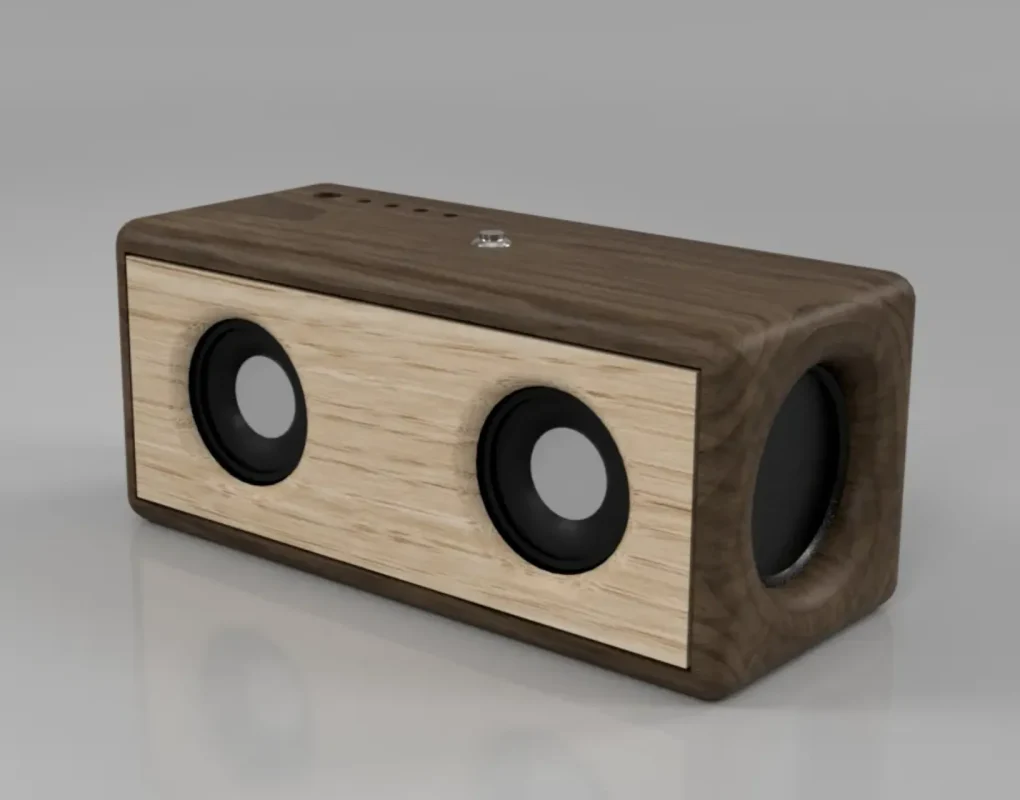

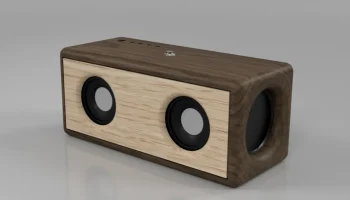

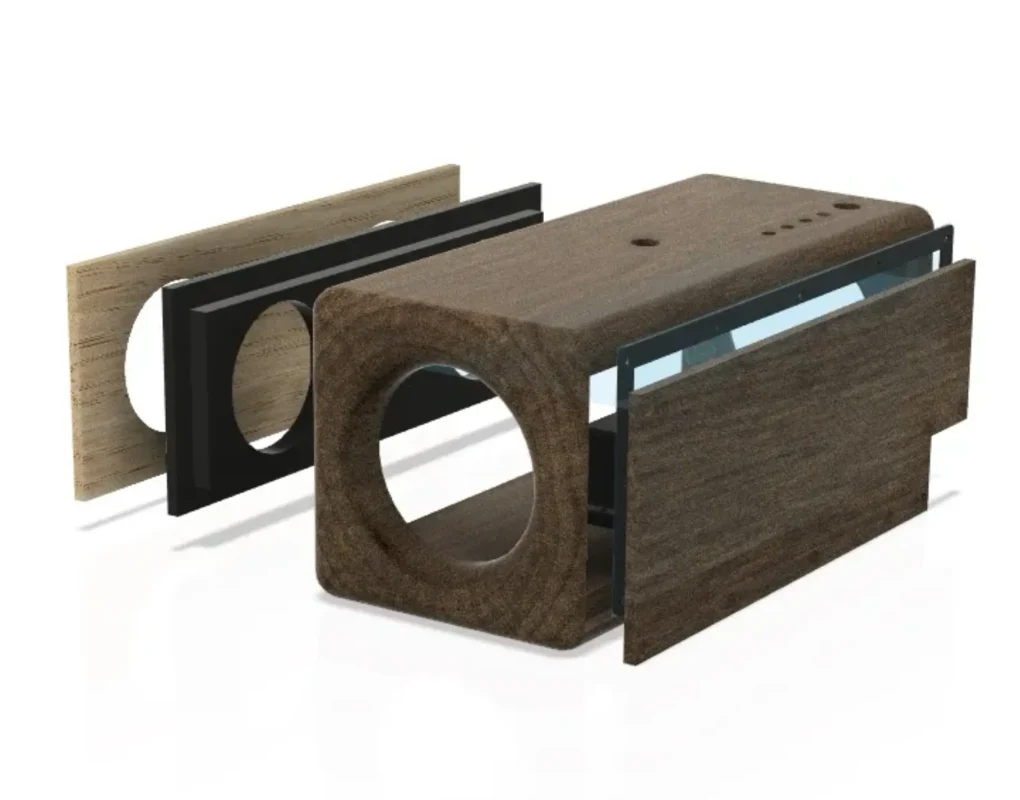

Я разработал эту Bluetooth-колонку осенью 2020 года. Я НЕ являюсь звукоинженером и не обладаю обширными знаниями в области акустики. Но все равно получилось отлично, и звук просто потрясающий. Инструкции по сборке нет, но на фотографиях хорошо видно, как собирается колонка, и в основном все понятно без слов. Ниже я добавил несколько заметок по сборке и спецификацию, в которую не входят винты, провода, разъемы и т. д., но есть все основные компоненты.

Я планировал пересмотреть эту модель и выпустить улучшенную версию. Однако у меня впереди как минимум год проектов, поэтому я решил выпустить первую версию и, надеюсь, получить отзывы, прежде чем приступить к следующей версии. Буду благодарен за любые советы по настройке модуля Bluetooth/усилителя и динамиков.

КОМПОНЕНТЫ

Печатная плата Bluetooth/усилителяhttps://www.aliexpress.com/item/33035300730.html?spm=a2g0o.order_list.0.0.59391802FnCXfe
Динамики https://www.aliexpress.com/item/1005001348212936.html?spm=a2g0o.order_list.0.0.59391802FnCXfe
Пассивные излучатели (85 мм) https://www.aliexpress.com/item/32844305528.html?spm=a2g0o.order_list.0.0.59391802FnCXfe
Батареи 18560 https://www.imrbatteries.com/samsung-30q-18650-3000mah-15a-battery/
Плата защиты/балансировки батареи https://www.amazon.ca/gp/product/B07S1SZJWY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
12 В источник питания (зарядное устройство) https://www.amazon.ca/gp/product/B07WWMJ9SJ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Двусторонняя гелевая лента для передней панелиhttps://www.amazon.ca/gp/product/B07PCNR4ZB/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Резиновые ножкиhttps://www.aliexpress.com/item/32964846550.html?spm=a2g0o.order_list.0.0.21ef18026BP8EF
Гнездо для подключения питания постоянного токаhttps://www.aliexpress.com/item/32902615756.html?spm=a2g0o.order_list.0.0.5c9f18020o9ZWn
Кнопка питания (12 мм)https://www.aliexpress.com/item/4001291695467.html?spm=a2g0o.order_list.0.0.5c9f18020o9ZWn

ПРИМЕЧАНИЯ ПО СБОРКЕ

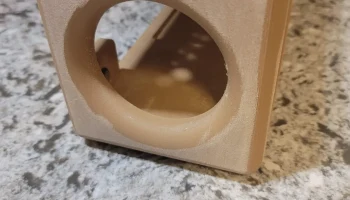

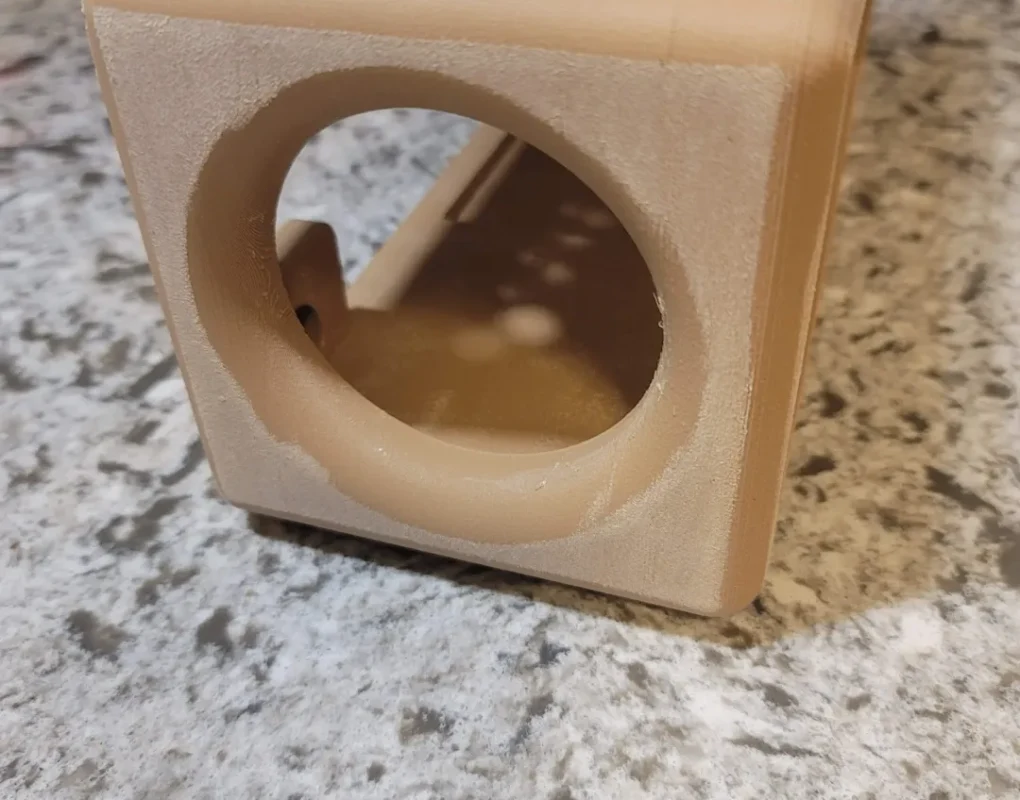

Основной корпус имеет большие размеры, его длина составляет 280 мм, и его лучше всего печатать на спине, чтобы отверстие для источника питания касалось стола. Для обода, к которому прикручивается задняя пластина, необходимы опоры. Его можно печатать в вертикальном положении, но для этого потребуется много опорных конструкций. Стенки специально сделаны очень толстыми для поглощения звука.
Я собрал свой собственный аккумуляторный блок, список материалов приведен в разделе «Компоненты» выше.

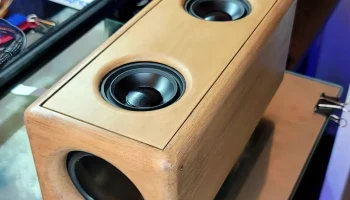

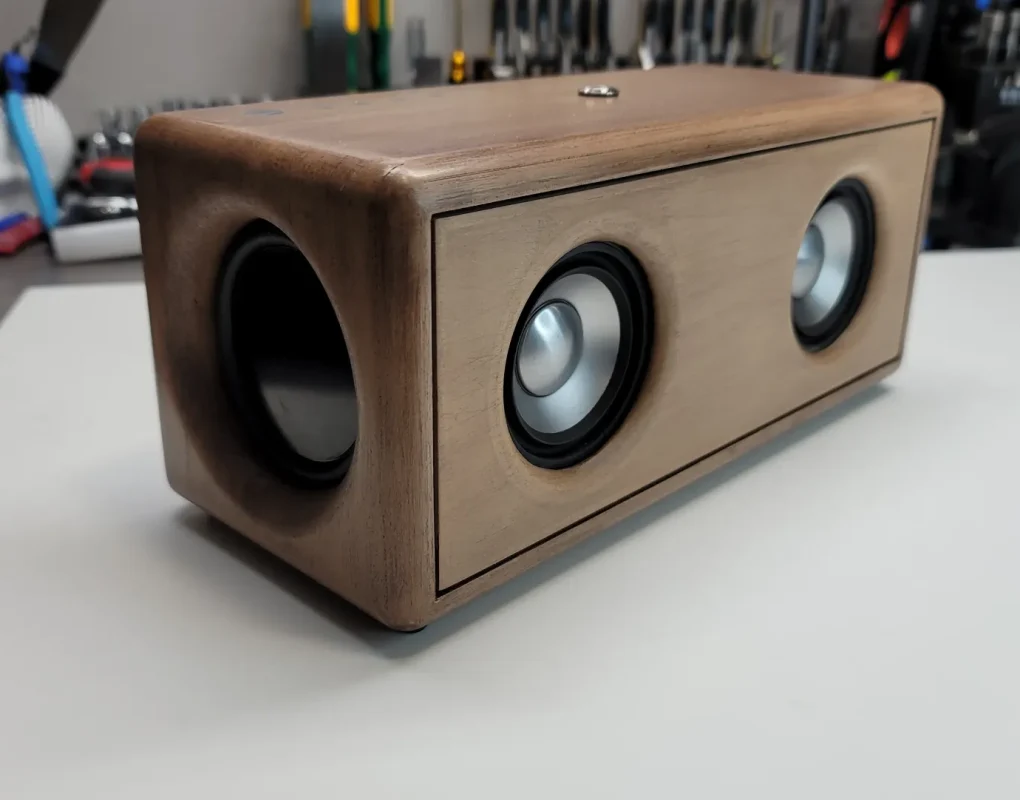

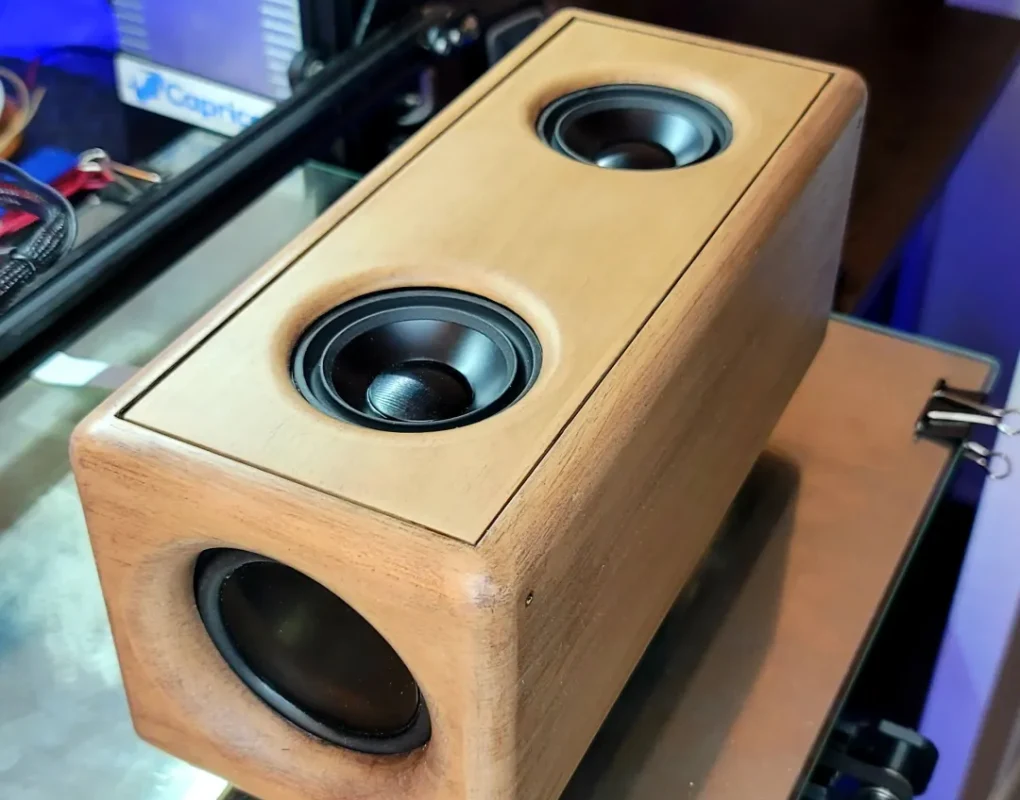

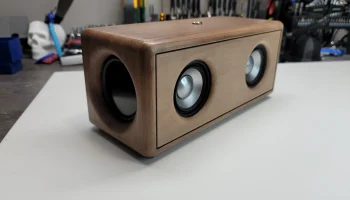

Динамик на фотографиях напечатан из Hatchbox Wood PLA для всех внешних деталей, пластина динамика была из PETG, но PLA подойдет.
Для этого потребовался почти весь рулон нити весом 1 кг.
Я использовал довольно плотное заполнение, не помню точно, но уверен, что оно было 30%+.
Передняя пластина динамика приклеена; я использовал силикон, чтобы заделать все зазоры вокруг пластины и динамиков.

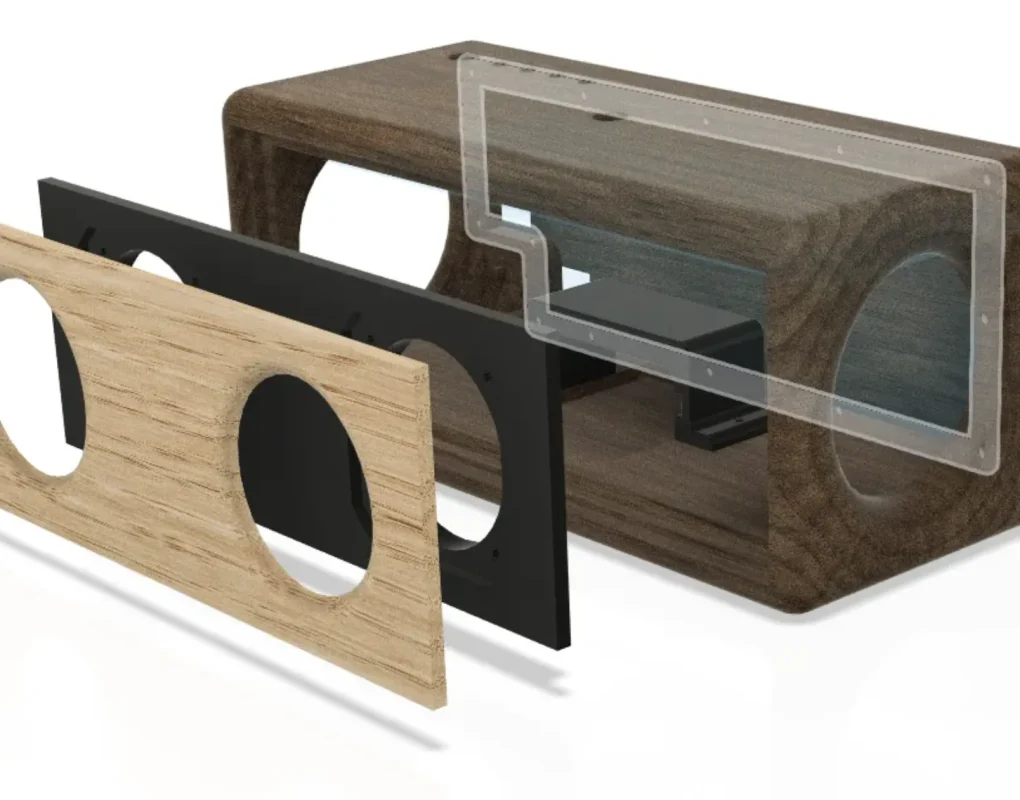

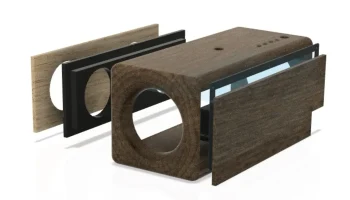

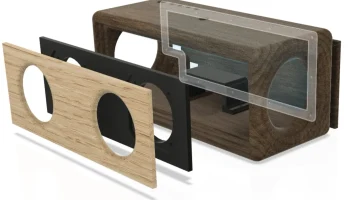

Передняя декоративная пластина удерживается двусторонней гелевой лентой, которую при необходимости можно удалить, чтобы получить доступ к динамикам. Ссылка на ленту, которую я использовал, приведена выше.

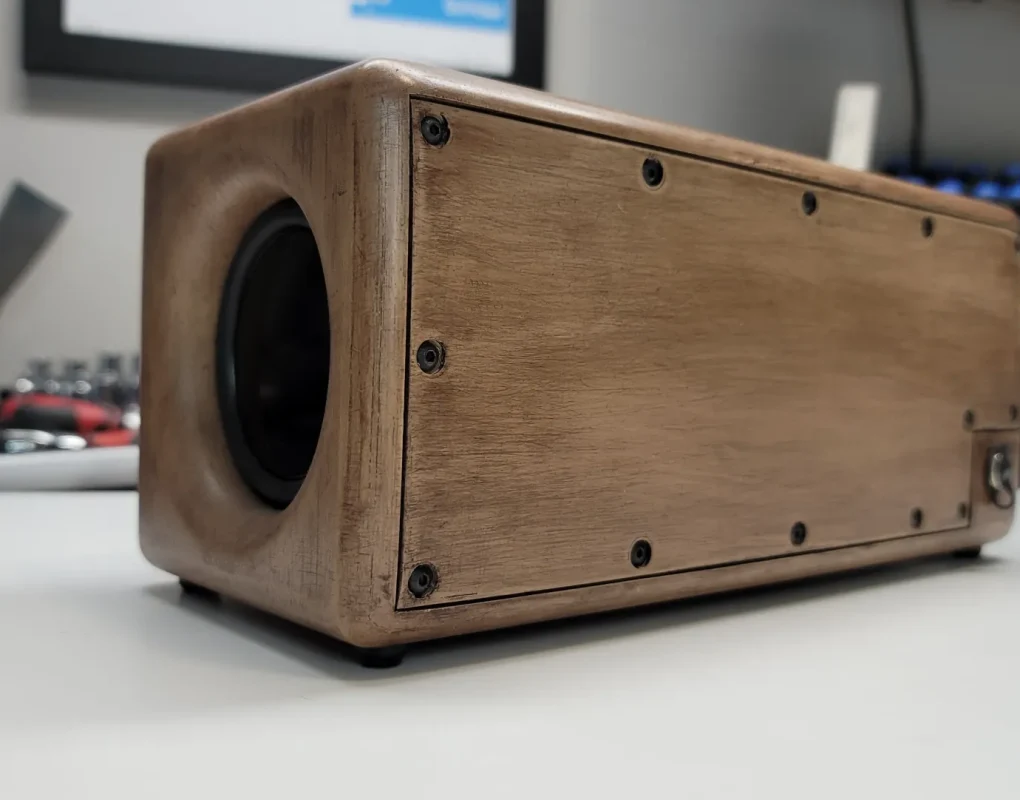

Практически везде, где болты (винтики) входят в пластик, должна быть тепловая вставка (см. фото).

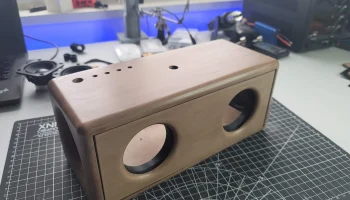

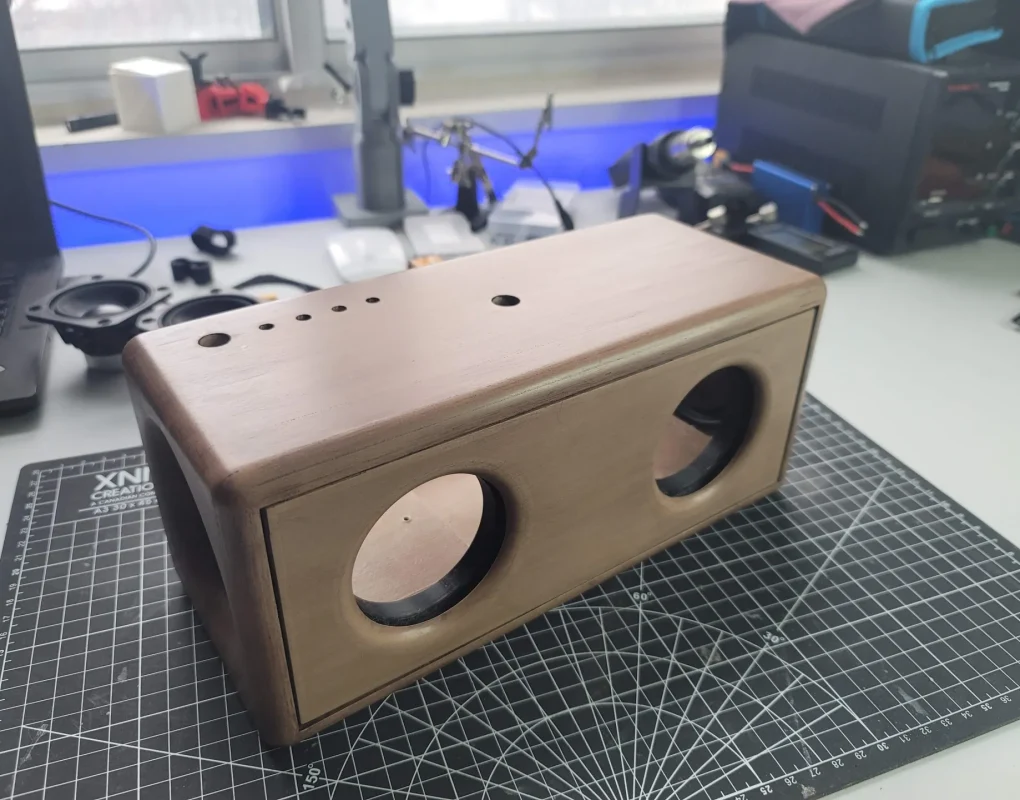

На фотографиях видно, что сверху были отверстия для индикатора уровня заряда батареи. Я удалил их из этой версии.
Заднее «резиновое» уплотнение должно быть напечатано из TPU.
Я обклеил внутреннюю часть динамика клейкой пенопластовой лентой… Не знаю, помогает ли это, но так выглядит, будто я знаю, что делаю.
На верхней панели находится выключатель питания 12 В. Я не включил сюда схемы подключения, но вы можете найти в Google «схему подключения Bluetooth-динамика» с такими же компонентами и использовать ее.
Я не помню размеры винтов, но, по-моему, все они M3. В моей мастерской есть набор винтов M3 разной длины, часто из наборов, купленных на Amazon.

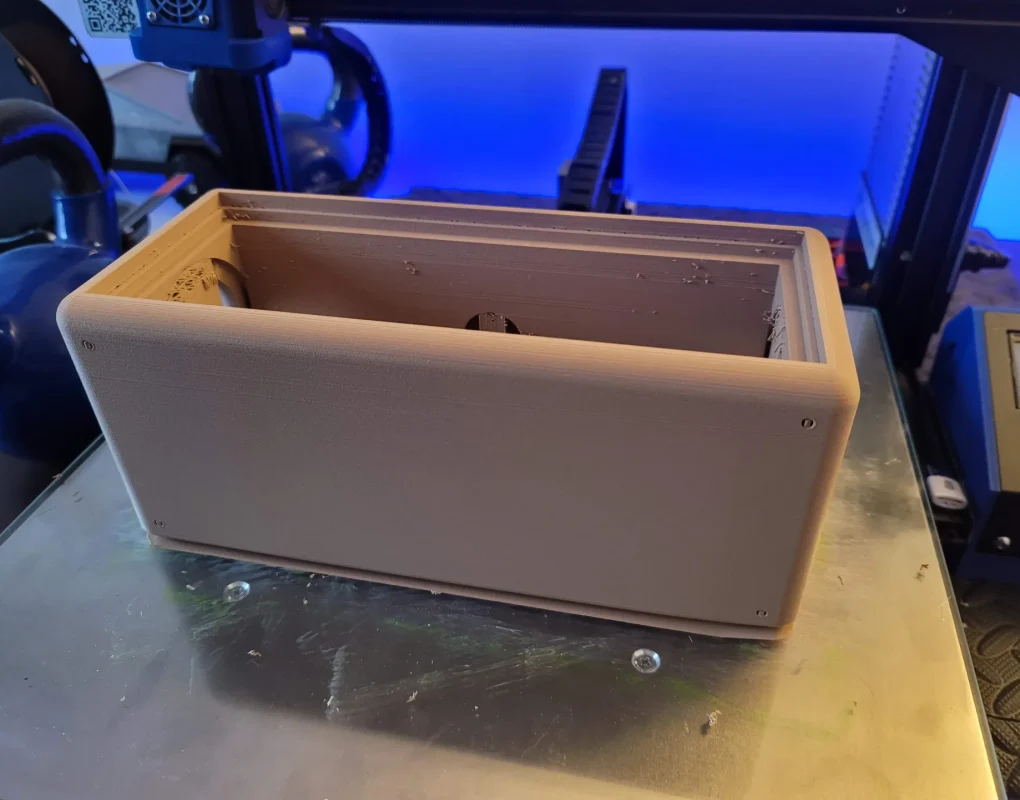

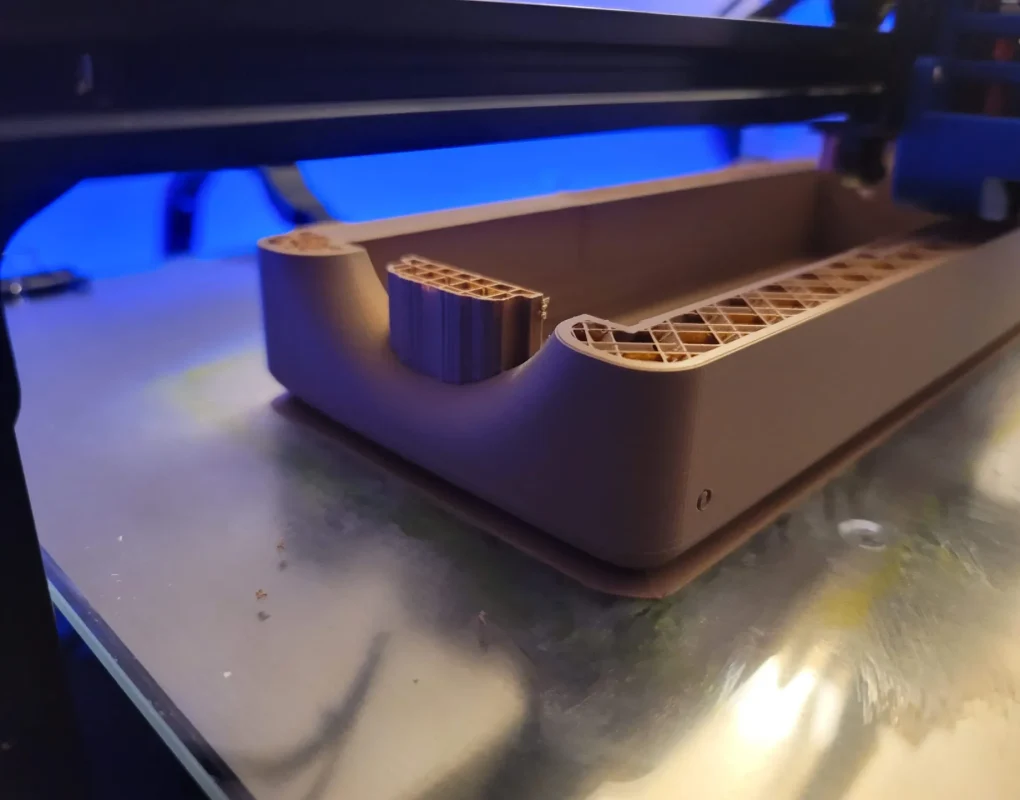

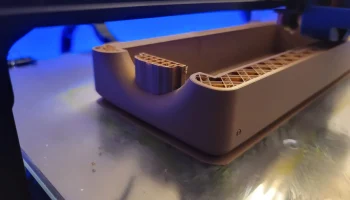

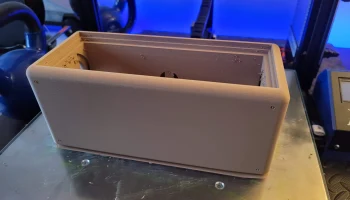

Печать — для корпуса увеличьте толщину стенок (вы же не хотите прошлифовать периметр при шлифовании линий слоев). Я думаю, что я прошел 10+ периметров или больше. Посмотрите на фотографию печати моего корпуса, и вы увидите, насколько толстые стенки и насколько высокая заливка. Я использовал те же высокие периметры для передней поверхности, что на самом деле было ошибкой. Я вижу наружные стенки на передней поверхности. Я бы либо уменьшил количество периметров на всех слоях, либо уменьшил количество слоев на верхнем периметре, если ваш слайсер имеет такую настройку, по крайней мере для этой одной детали. Важно помнить, что необходимо обеспечить толщину стенок везде, где потребуется шлифование. Я полагаю, что я использовал ручную шлифовальную машинку, чтобы быстро обработать плоские участки.
