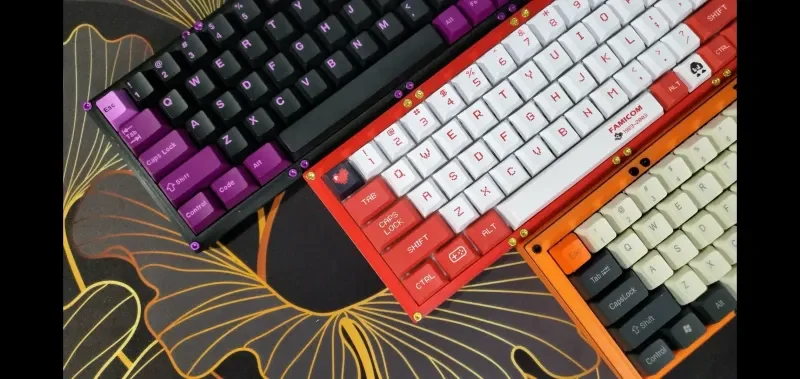

МЕХАНИЧЕСКАЯ КЛАВИАТУРА - 68 КЛАВИШ - 65%......

Пожалуйста, ознакомьтесь с руководством по сборке этого проекта:

Обновление от 31.10.2022: Добавлена версия макетной платы ISO.

Эта клавиатура представляет собой версию клавиатуры, напечатанной на 3D-принтере, изначально разработанной моим пользователем Thingiverse Fumbucker: https://www.thingiverse.com/thing:3010436

В этой сборке используется прошивка Teensy 2.0 и QMK. Если вы хотите прошить прилагаемую прошивку, убедитесь, что ваша проводка соответствует прилагаемой схеме.

Вам понадобится:
1 — Крошка 2.0
68 — Диоды 1N4148
68 — ваших любимых механических переключателей клавиатуры
Совместимый набор клавишных колпачков
3-2 пластинчатых стабилизатора
1 — 6,25 пластина крепления стабилизатора пробела
1 — коммутационная плата USBC
Болты М3 8-12 мм.
Болты М3 8-20 мм.
16 — гайки М3
Немного проволоки и, возможно, резиновые ножки внизу.

НАСТРОЙКИ 3D-ПЕЧАТИ

Материал: ПЛА
Заполнение: 20%
Высота слоя: 0,2 мм
Поддерживает: Нет
