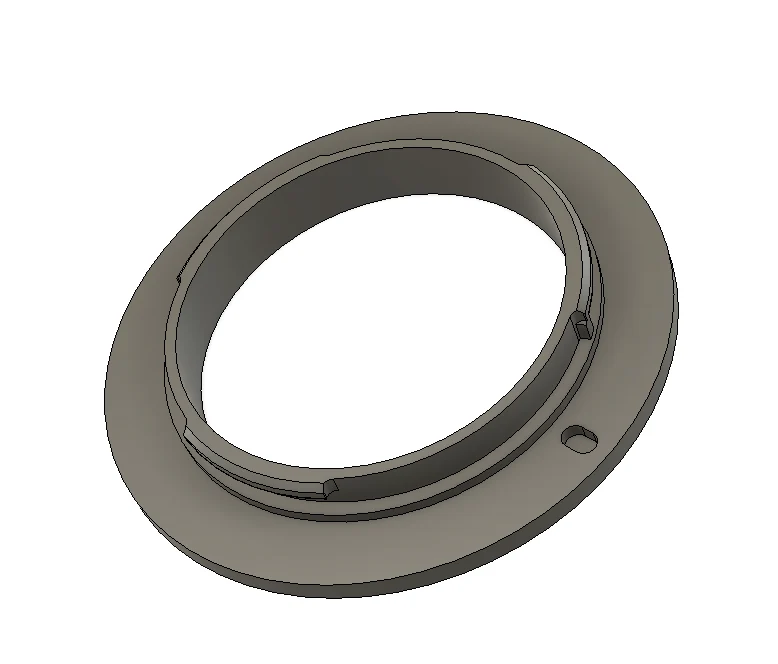

Крепление объектива Sony E/FE

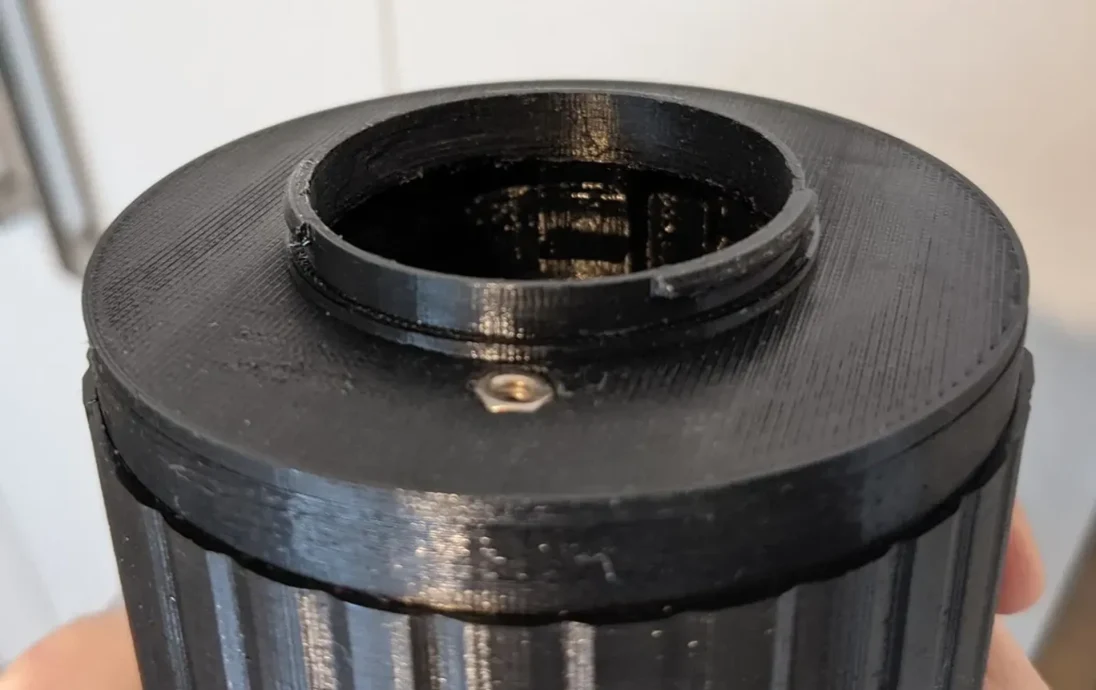

Это печатная модель крепления объективов Sony E/FE, которую можно использовать для создания аксессуаров, таких как удлинительные трубки или специальные объективы.

Печатайте с высотой слоя 0,1 мм из PETG (рекомендуется), PLA или, на мой выбор, ABS.

Для ABS мне пришлось установить усадку нити в слайсере на 99,5%, чтобы получить точный диаметр установочного кольца, которое выделено синим цветом ниже, в противном случае кольцо было бы слишком маленьким:

Это кольцо должно быть 46,75 мм в диаметре, если оно слишком велико, его нельзя будет надеть на крепление камеры, если оно слишком маленькое, боковая посадка на камере станет неаккуратной, хотя 0,2 мм под ним все равно будет в порядке.

Файлы проектов предоставляются в форматах проектов STL, STEP и Fusion 360, поэтому вы можете легко интегрировать их в свои собственные проекты.

06.06.2022 — Обновлено для повышения точности крепления и улучшения возможности печати из ABS.

27 апреля 2025 г. — Различные настройки, а также F3D и STEP теперь включают в себя дополнительный корпус, заполняющий горло, который можно объединить с креплением, а затем вырезать в нем специальную апертуру для пропускания света. В горловине имеется необходимый зазор для электронных контактов. Если держать крепление максимально заполненным, это укрепляет кольцо крепления.

Настройки печати

Бр��нд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

100%

Нить: Kiwi3D PETG, черная.
