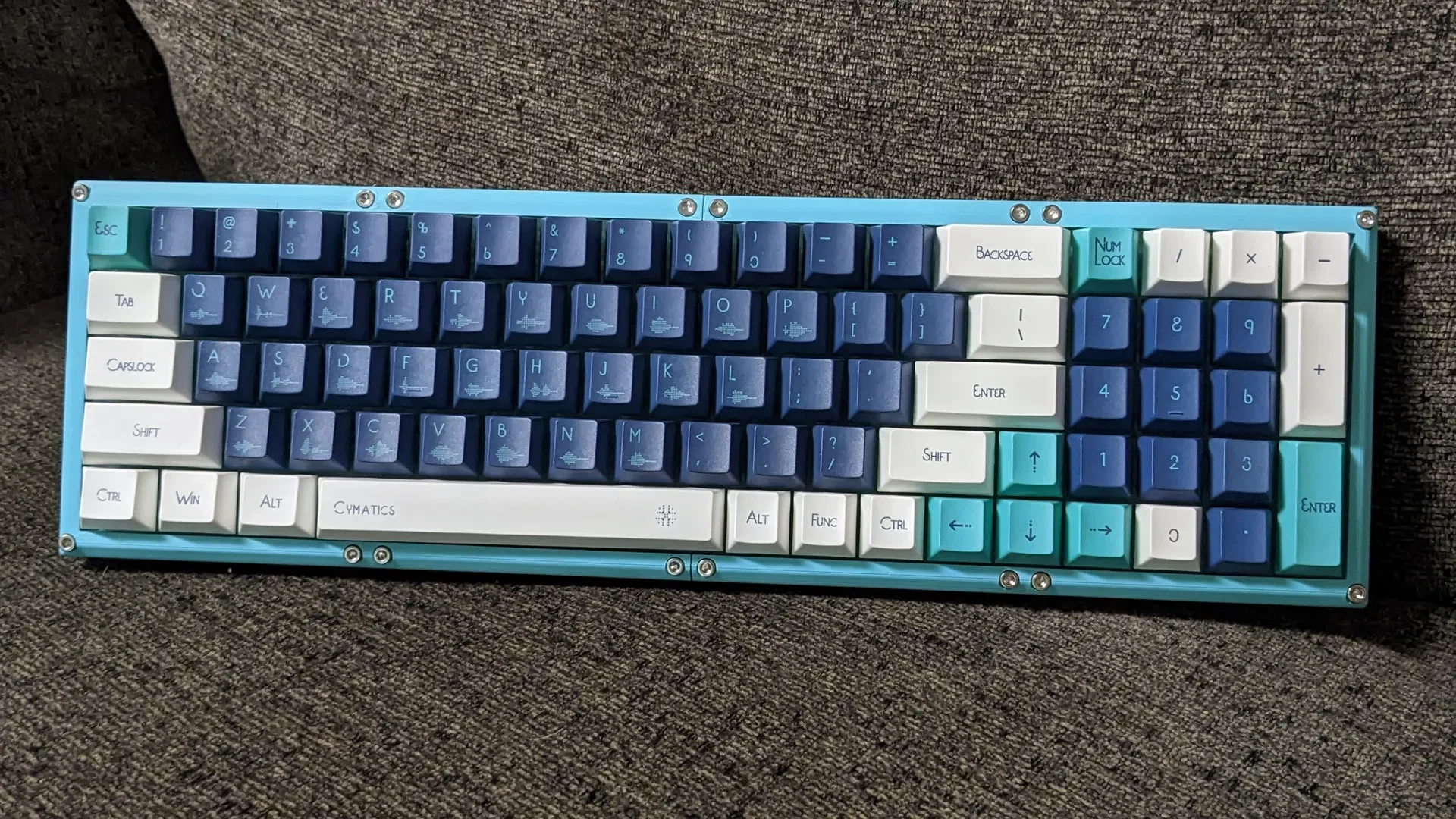

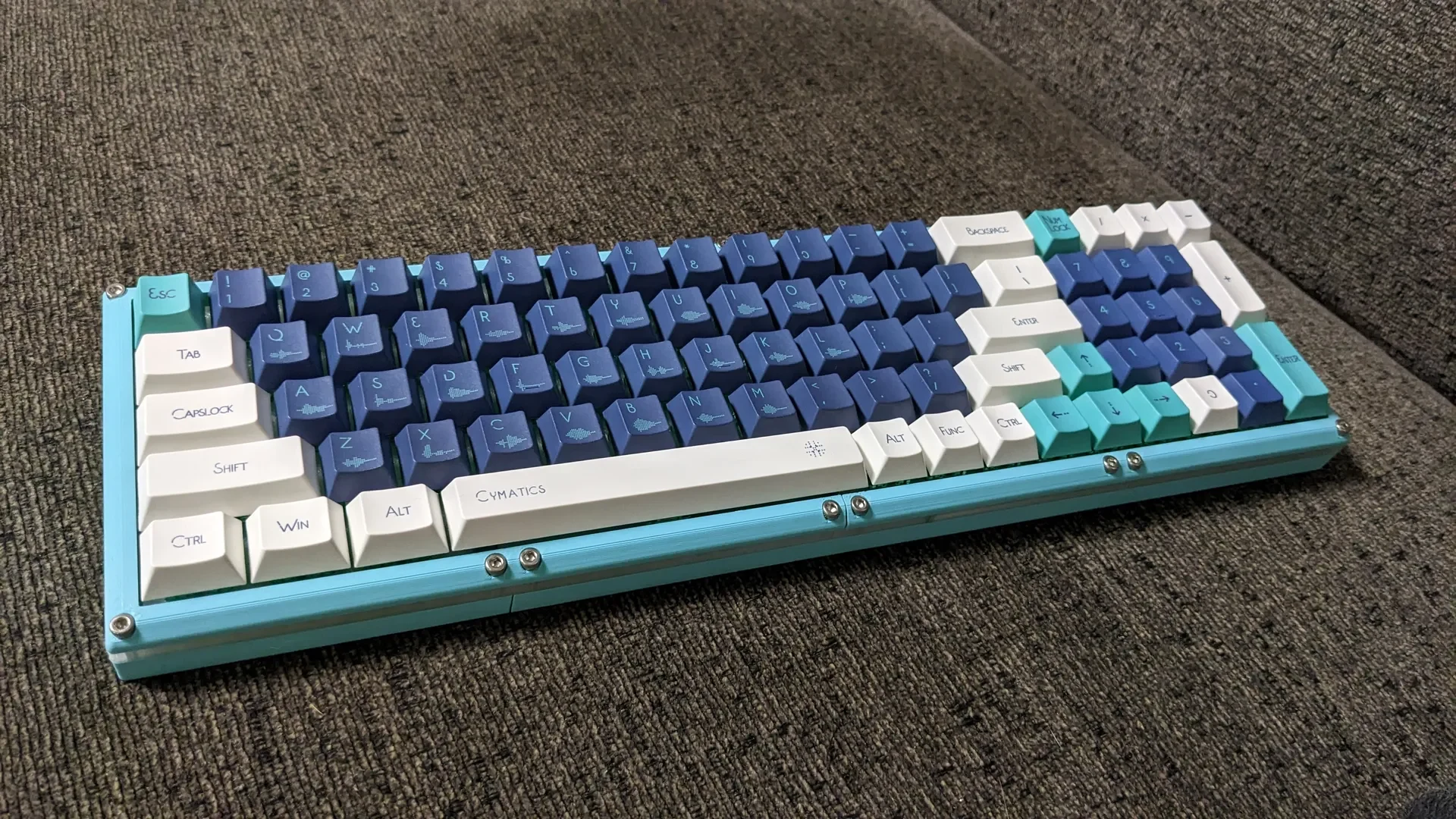

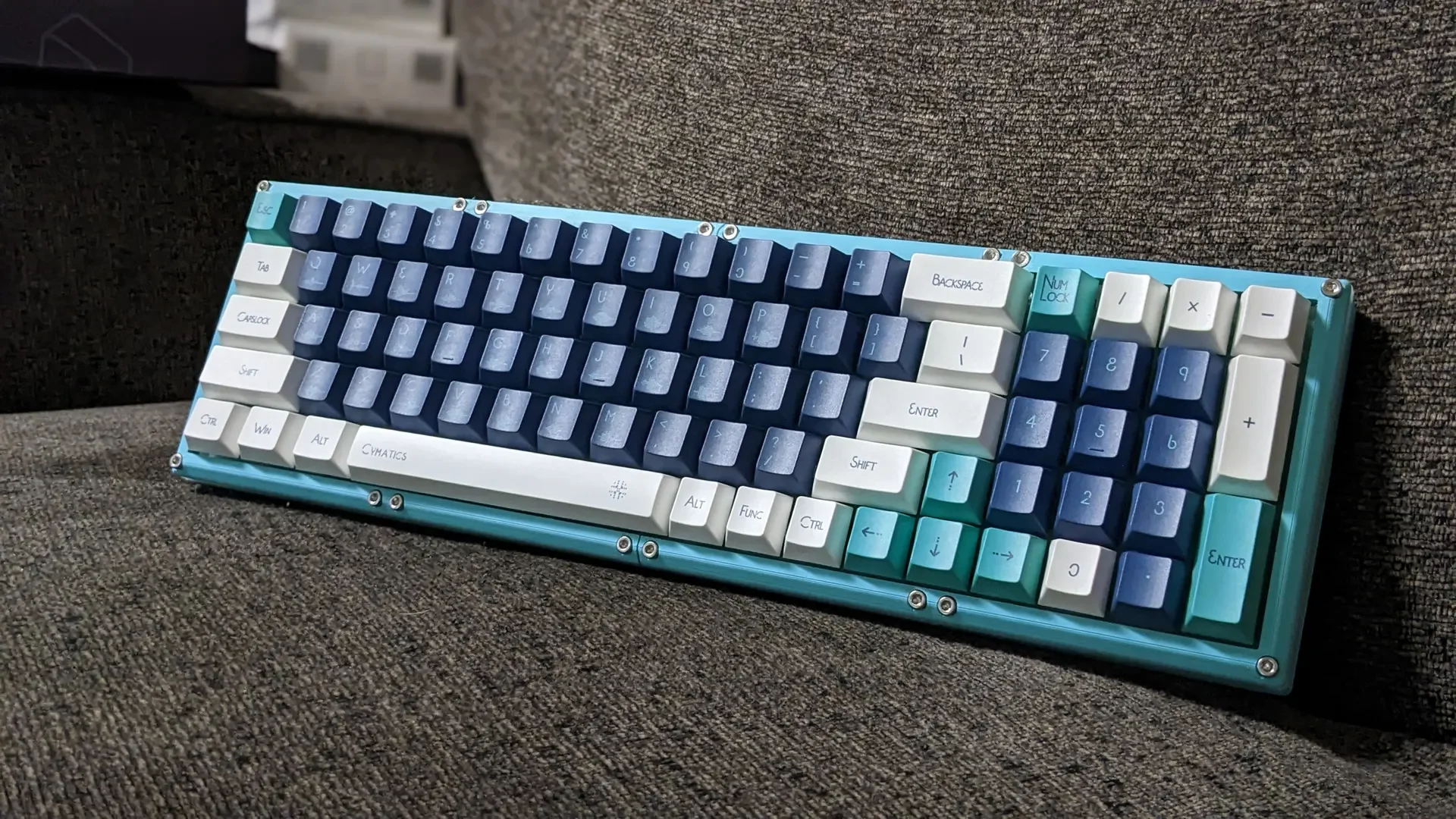

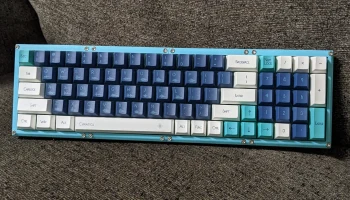

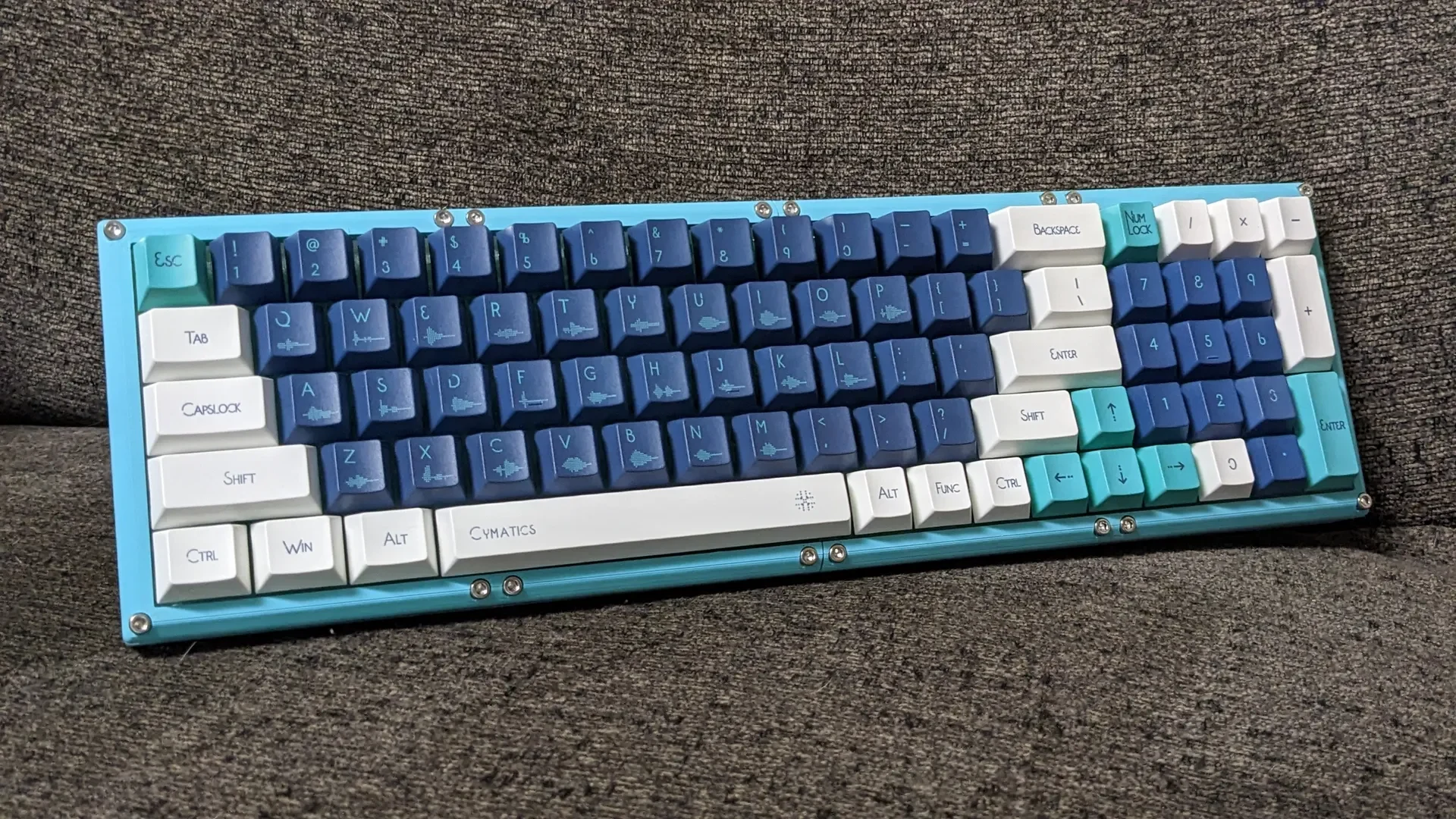

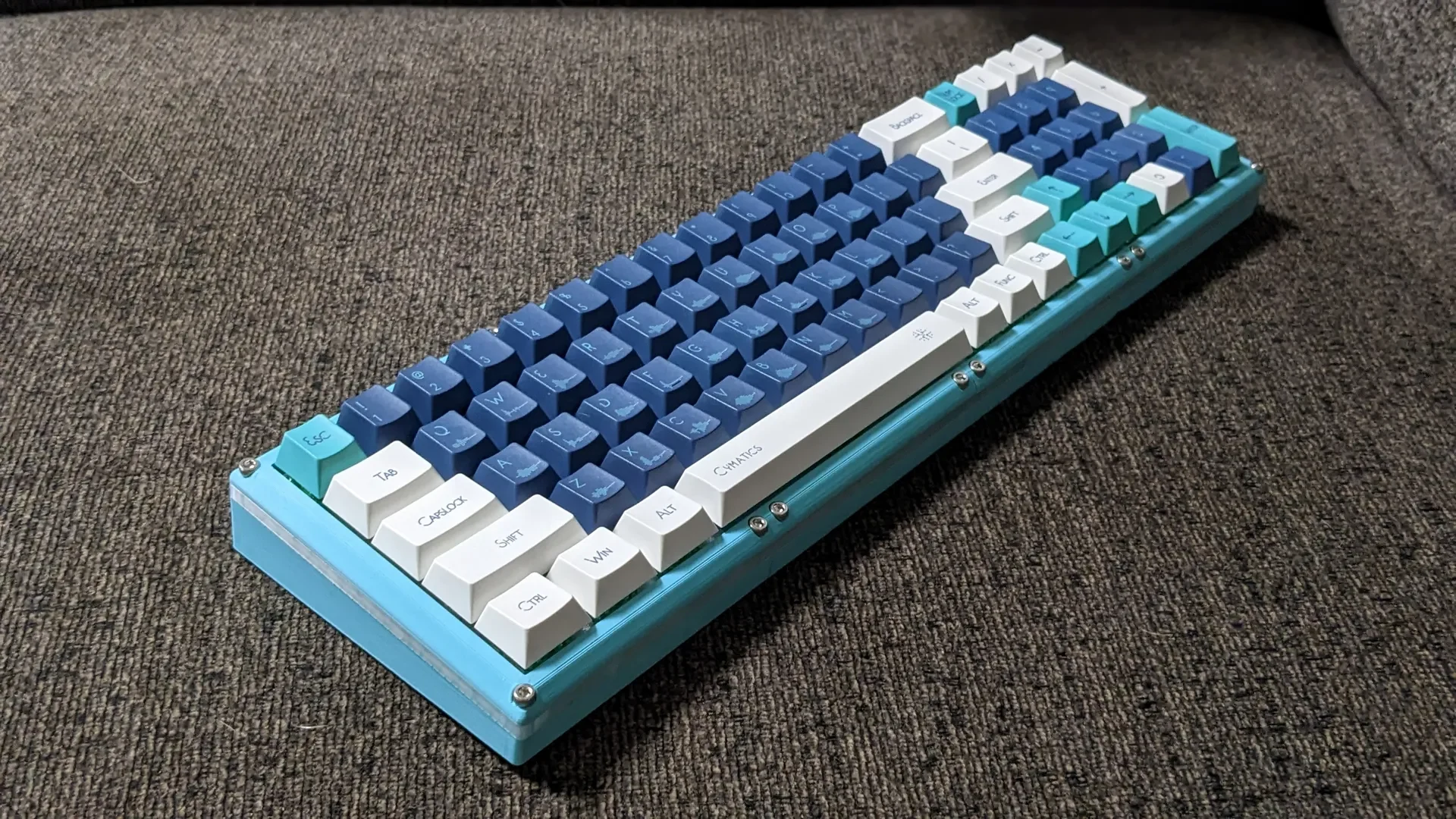

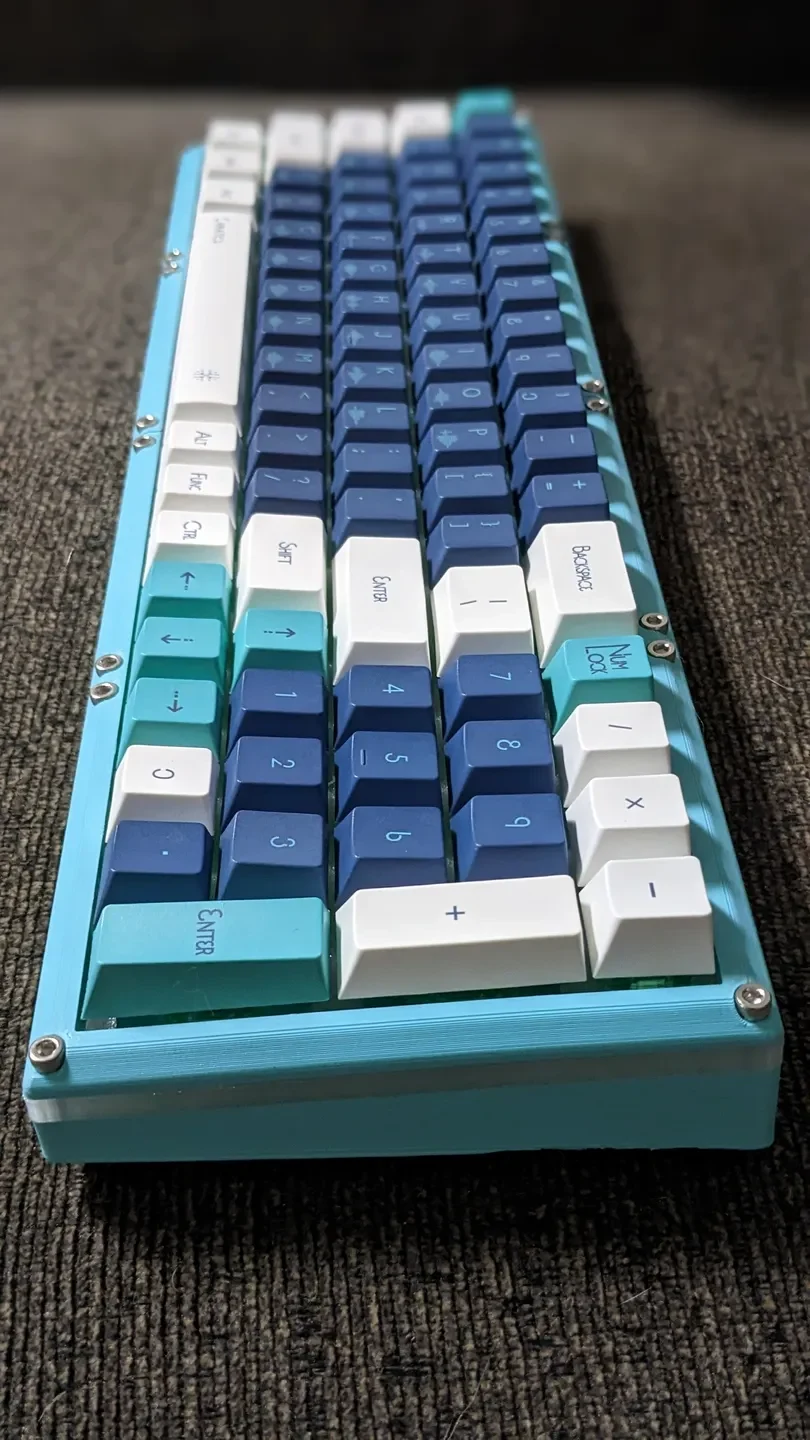

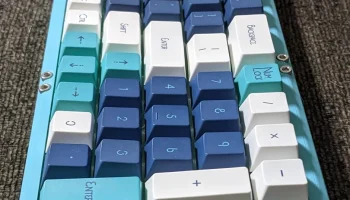

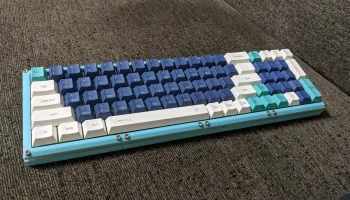

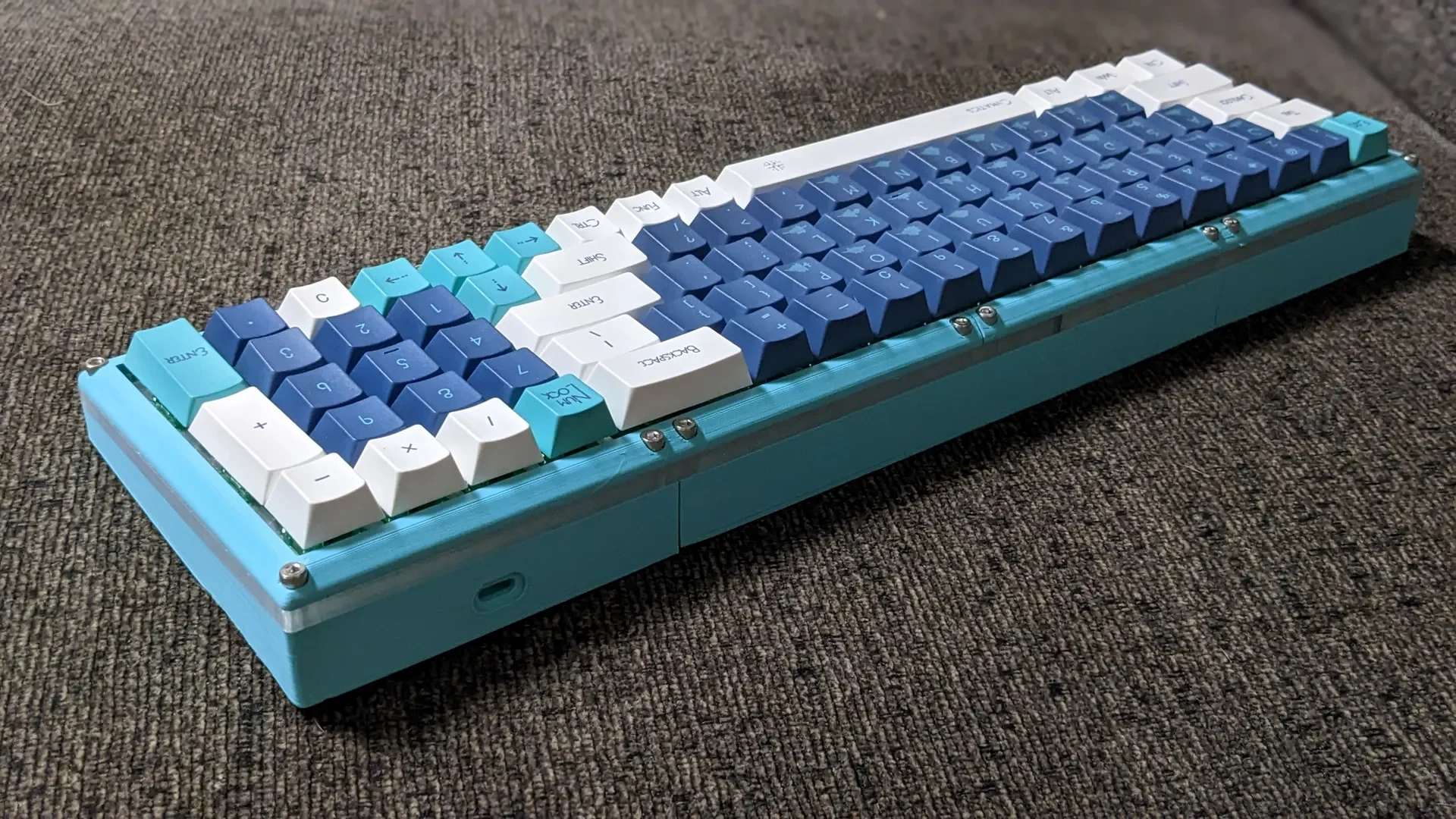

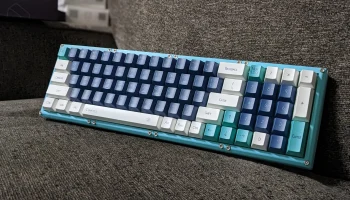

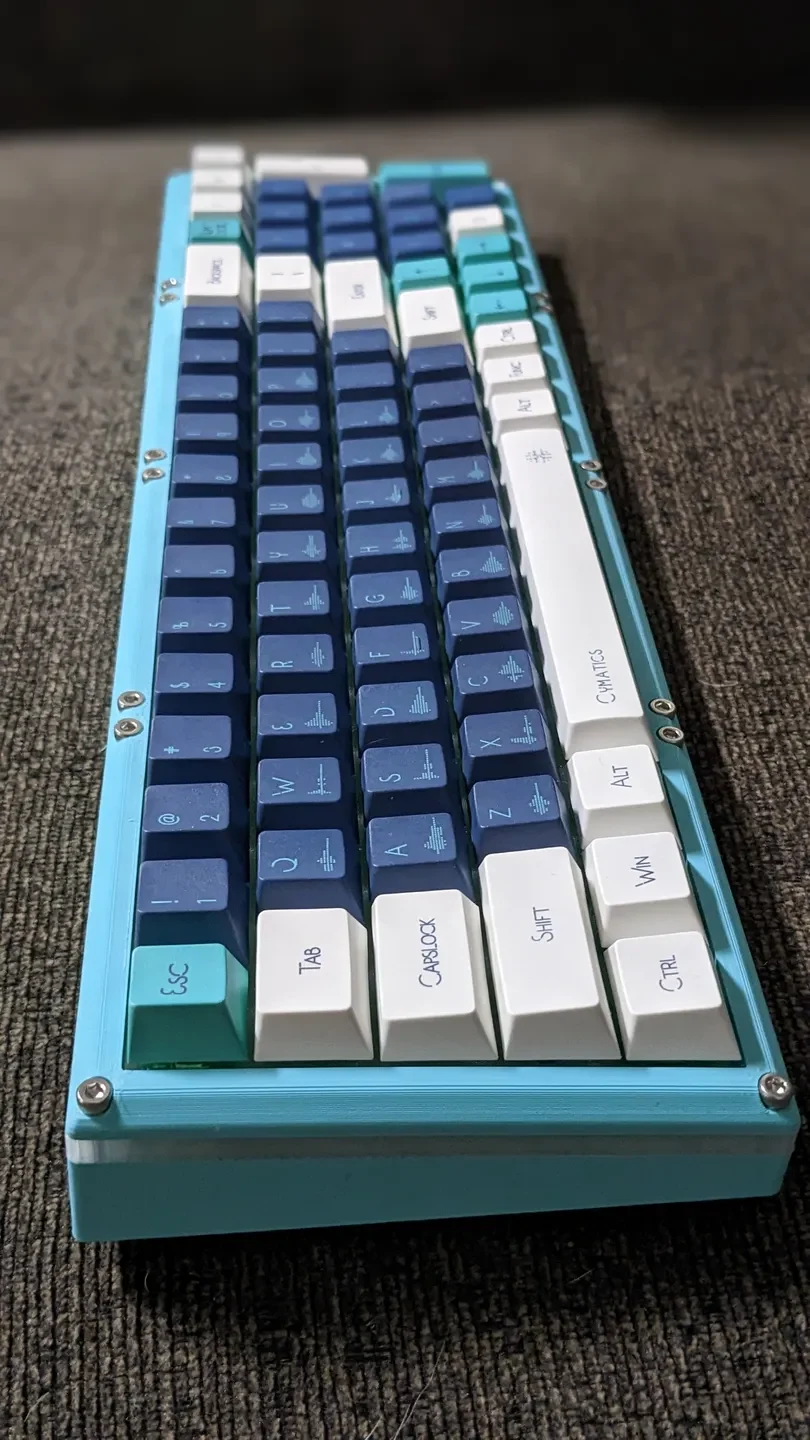

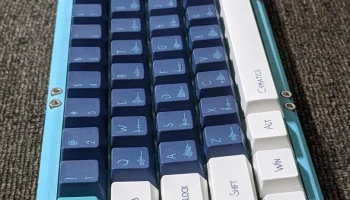

МЕХАНИЧЕСКАЯ КЛАВИАТУРА - 65% ПЛЮС NUMPAD......

Ознакомьтесь с руководством по сборке аналогичной клавиатуры: https://youtu.be/iOeYkLlq9Ds.

Друзья и коллеги просили напечатанную на 3D-принтере клавиатуру с цифровой клавиатурой. Вот. Раскладка аналогична моей 65%-ной клавиатуре и достаточно компактна, чтобы ее можно было распечатать и собрать таким же образом. Эта клавиатура была полностью смоделирована с нуля, но ее дизайн был вдохновлен клавиатурами, изначально разработанными пользователем Thingiverse Фумбакером. Все детали поместятся на стандартный клон Ender 3 и могут быть распечатаны без подставок. В качестве микроконтроллера я бы порекомендовал использовать Teensy 2.0++, но вы можете использовать любой контроллер, совместимый с Arduino, с достаточным количеством контактов.

Если этот дизайн вам интересен, посмотрите другие мои 3D-модели и мой канал на YouTube.

Вам понадобится:
1 — Teensy 2.0++ или другая плата разработки.
81 — Диоды 1N4148
81 — ваших любимых механических переключателей клавиатуры
Совместимый набор клавишных колпачков
5 — 2 пластинчатых стабилизатора
1 — 6,25 пластина крепления стабилизатора пробела
1 — коммутационная плата USBC
Болты М3 8-16 мм.
Болты М3 8-20 мм.
16 — гайки М3
Немного проволоки и, возможно, резиновые ножки внизу.

НАСТРОЙКИ 3D-ПЕЧАТИ

Материал: ПЛА
Заполнение: 20%
Высота слоя: 0,2 мм
Поддерживает: Нет
