USB-диск управления мультимедиа

Мне нужен был компактный и прочный диск управления мультимедиа для моего настольного компьютера. Сначала я создал этот превосходный проект Adafruit, а затем понял, что мне действительно нужна металлическая ручка и больший вес для управления.

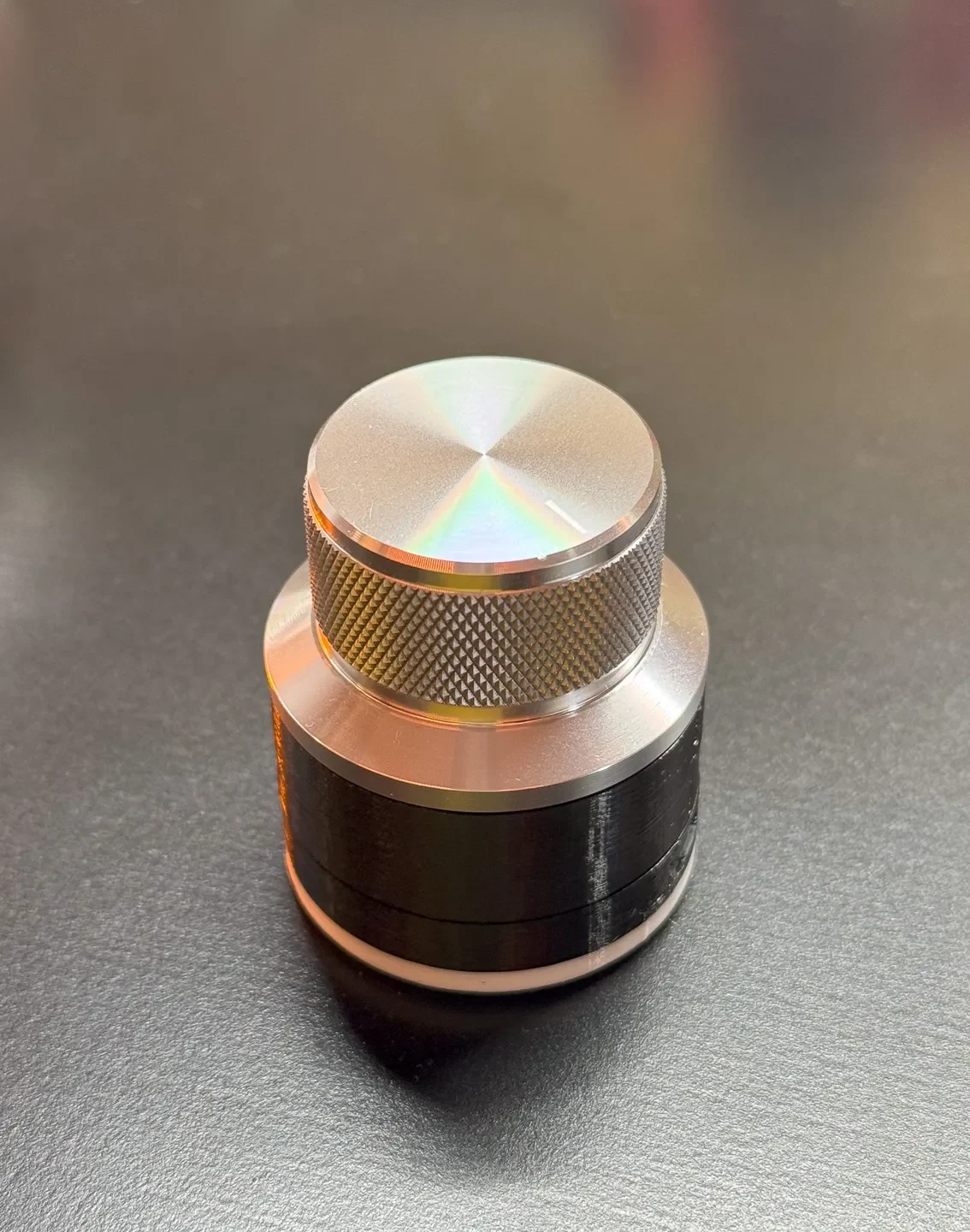

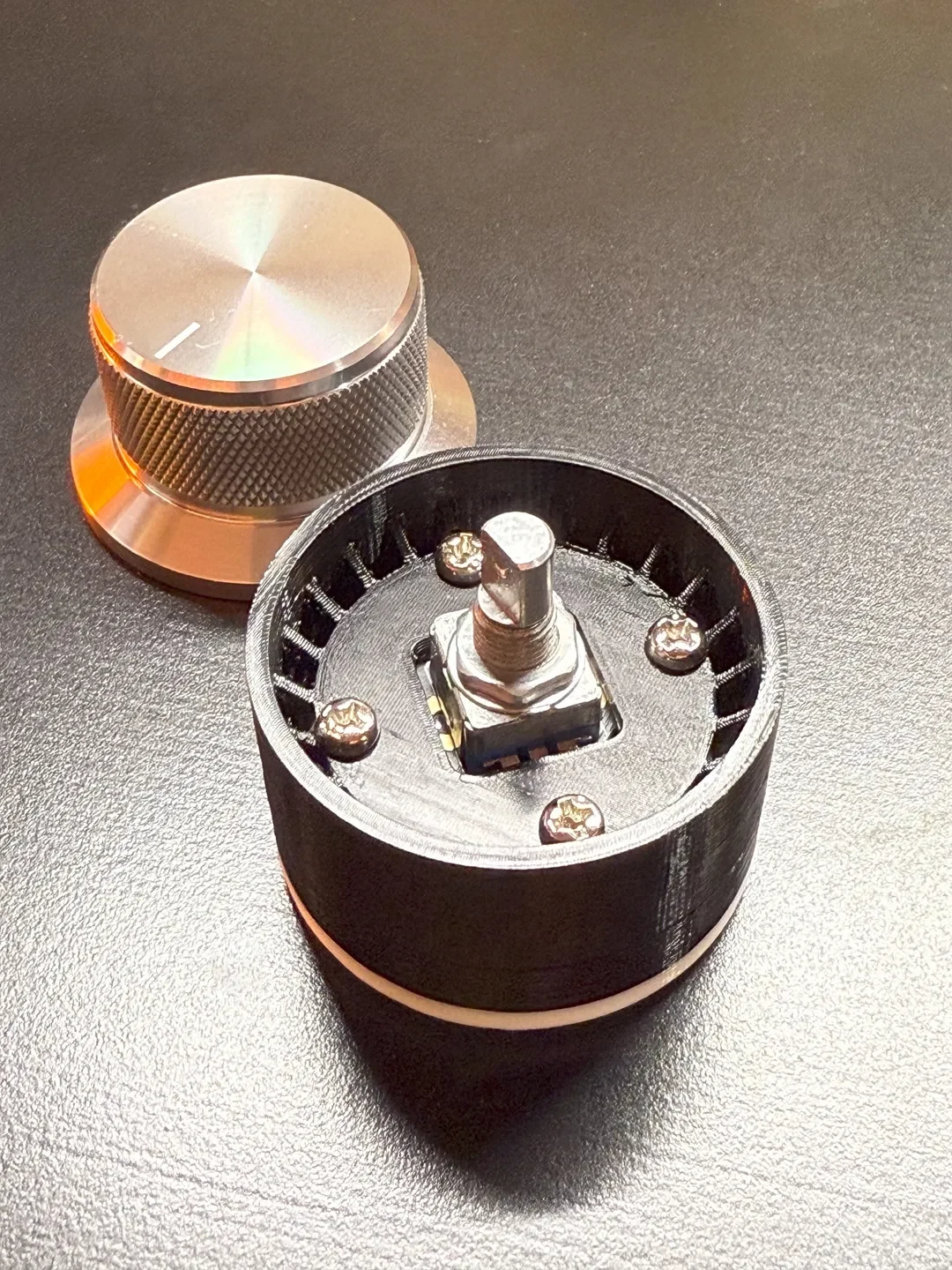

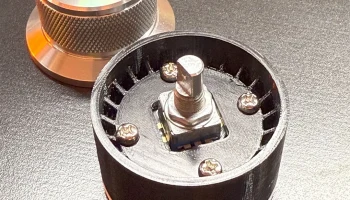

Я нашел эту ручку на AliExpress и решил смоделировать совершенно новый корпус, а затем повторно использовать электронику и светодиоды, чтобы уменьшить занимаемую площадь и изменить свет света.

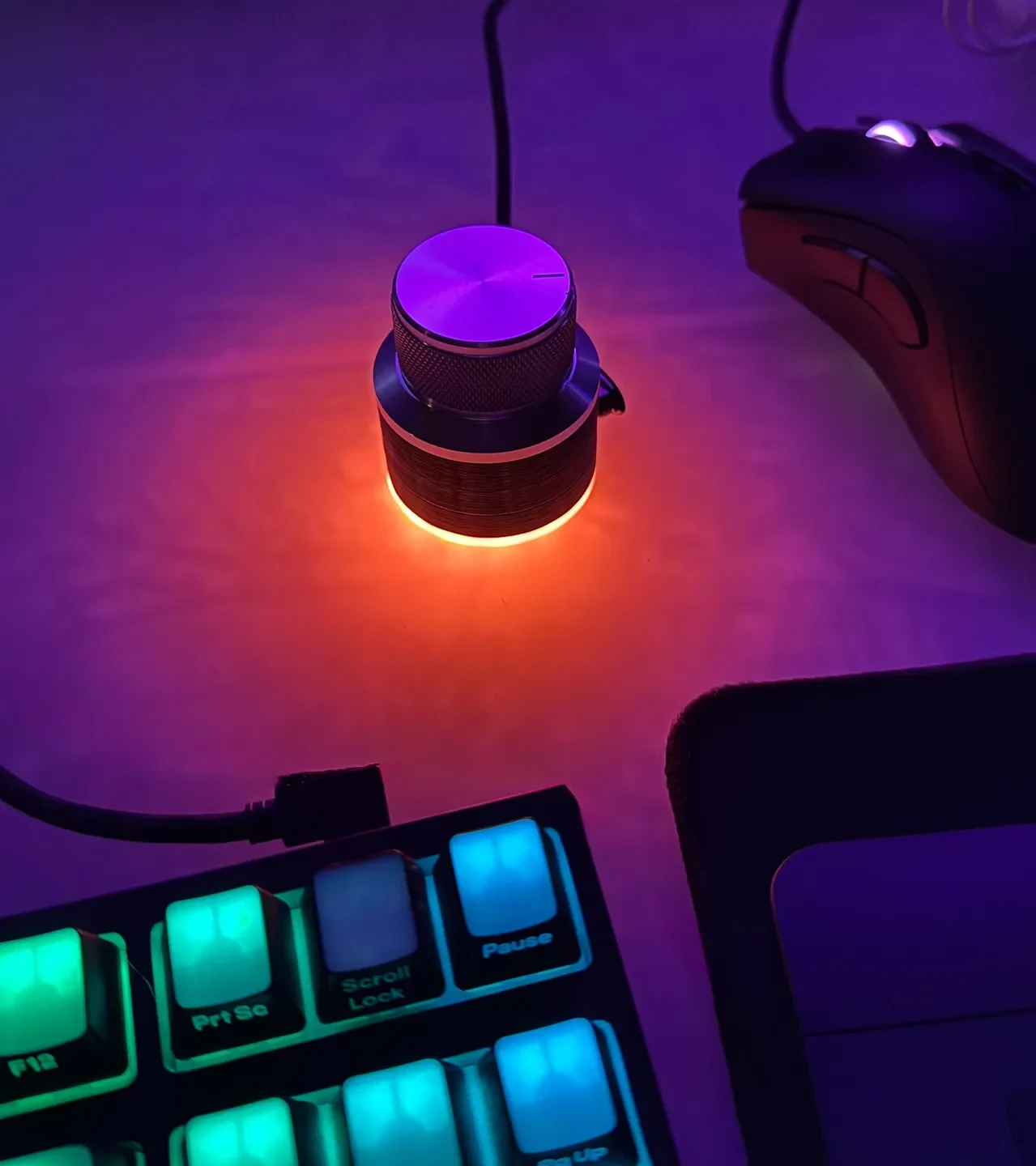

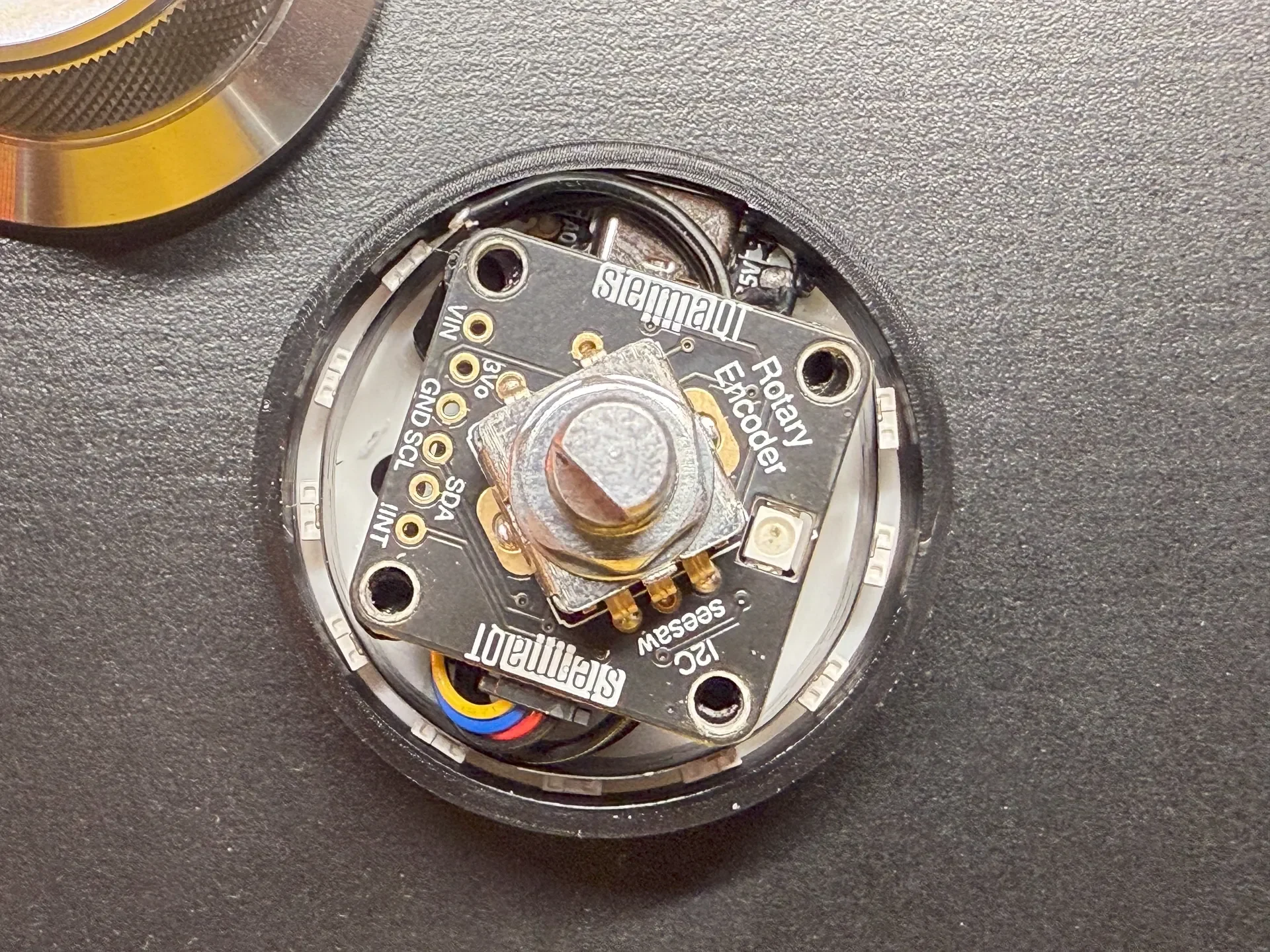

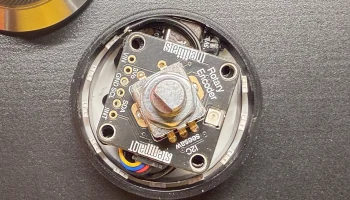

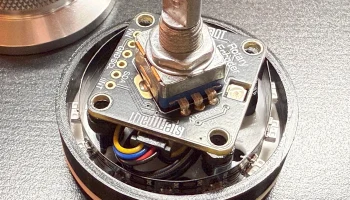

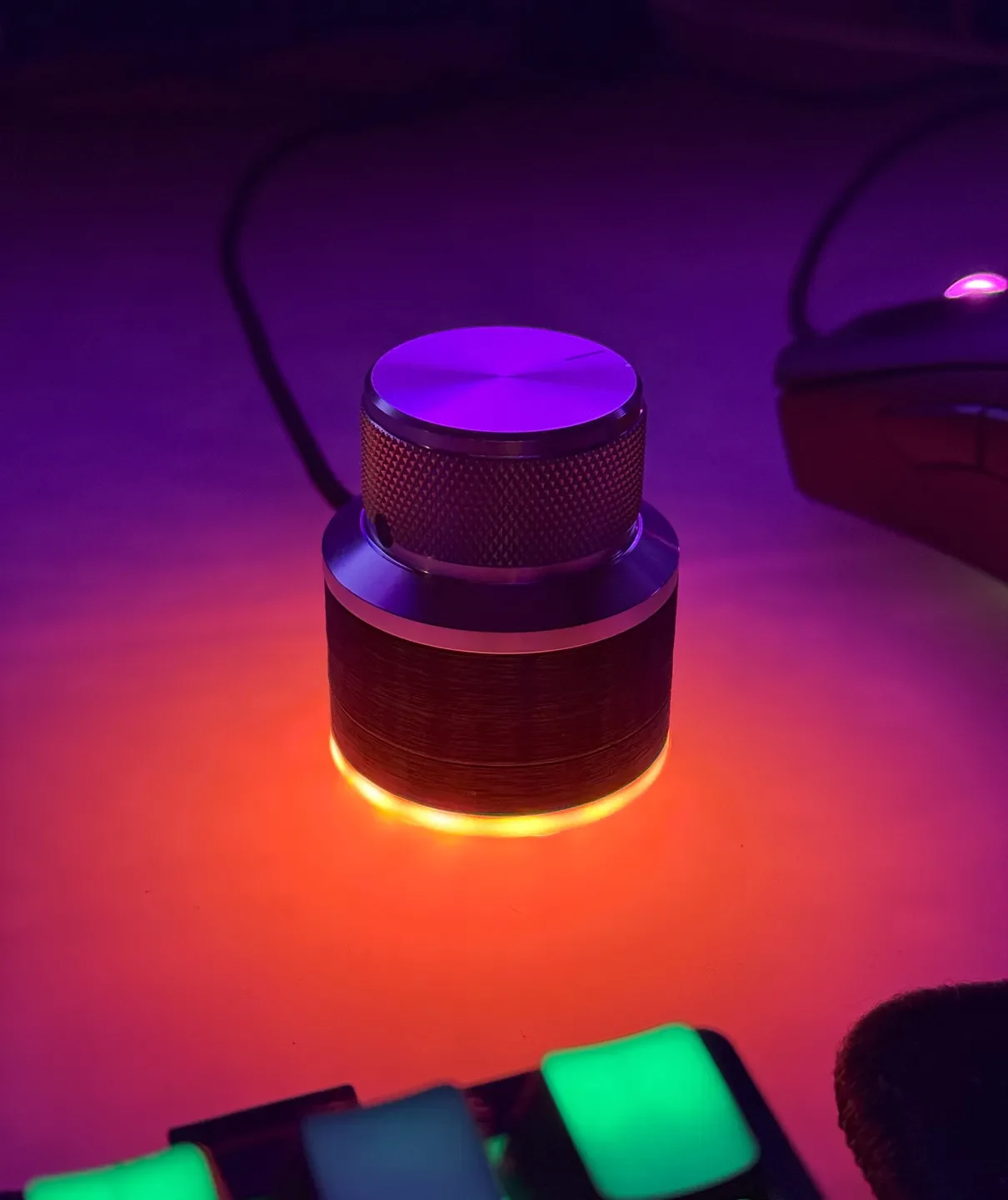

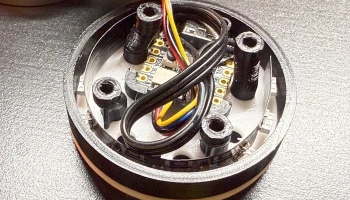

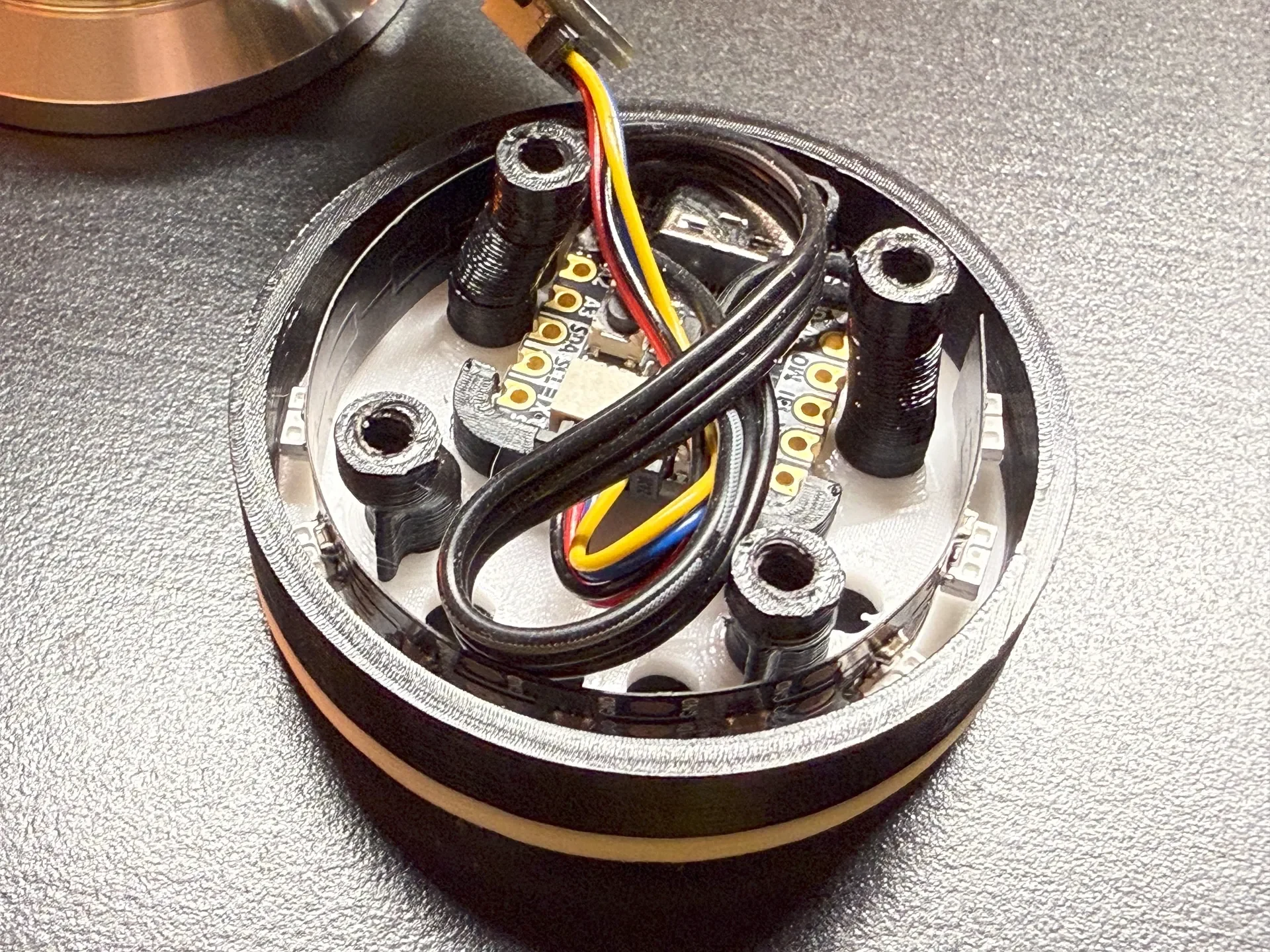

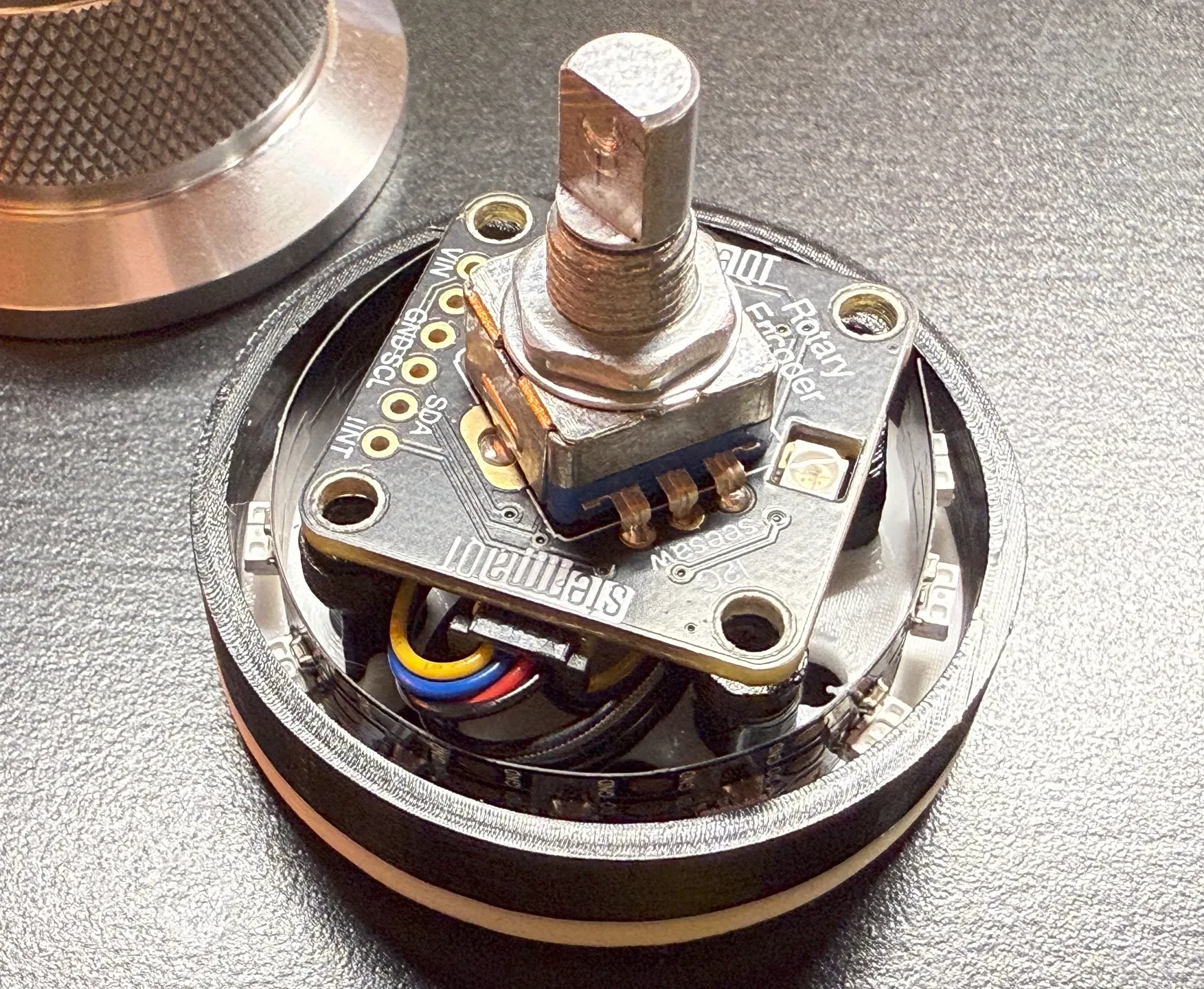

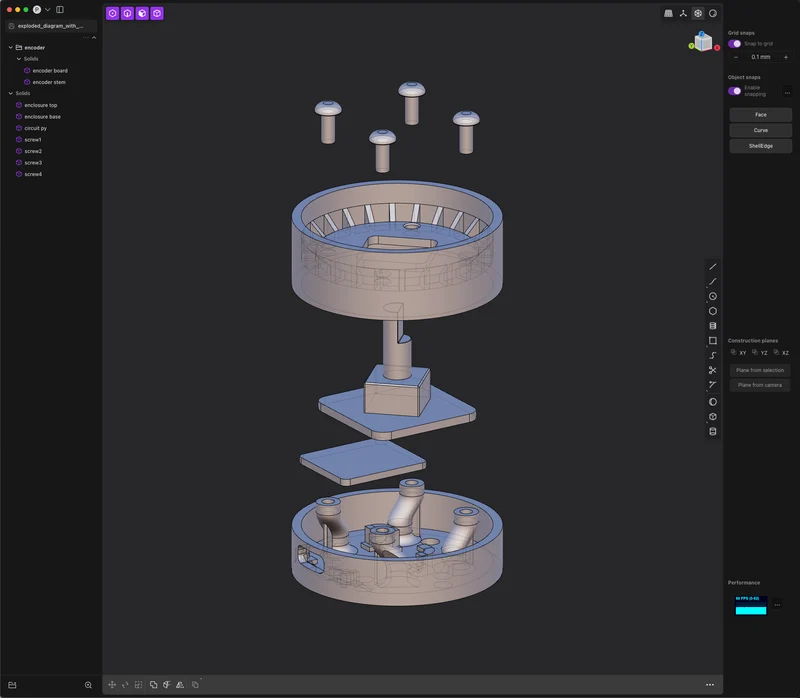

Используя Plasticity 3D, я спроектировал конструкцию, состоящую из двух частей, в которой разместилась плата Circuit-Py, поворотный энкодер и светодиоды. Я уменьшил количество светодиодов, использованных в исходном проекте, и направил их вниз, в секцию основания из белого PLA, чтобы они служили рассеивателем (см. фотографии).

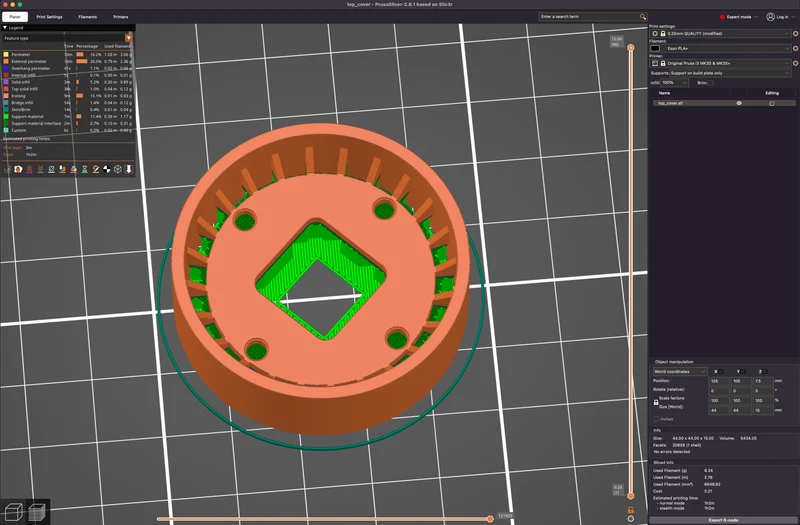

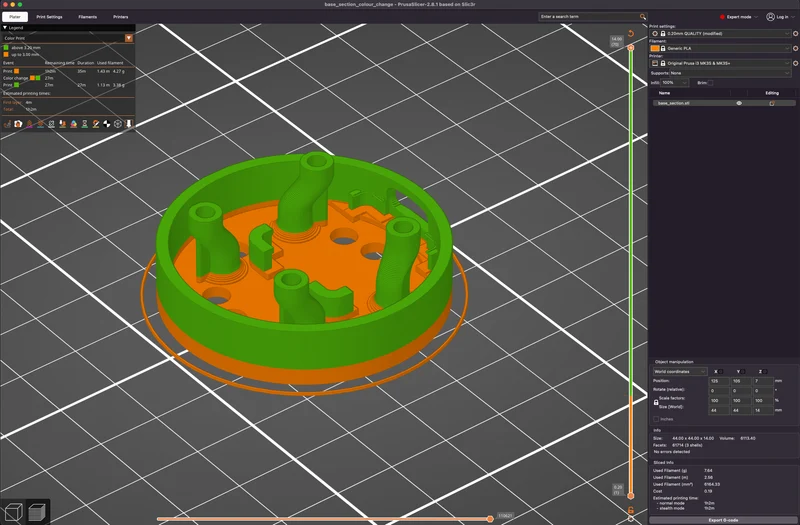

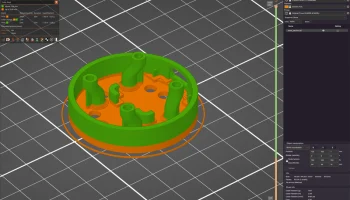

Все, что вам понадобится, — это крепеж из руководства Adafruit, винты 4xM3 и ручка по вашему выбору + немного печати. Я решил использовать технику смены слоев материала, чтобы объединить бе��ый слой рассеивателя PLA с черным PLA+ для остальной части корпуса. Как это сделать, вы можете увидеть в этом клипе:

Следуйте приведенным выше инструкциям, чтобы собрать электронику и запрограммировать плату Circuit-Py через соединение USB-C вашего компьютера.

Мне гораздо больше нравится этот форм-фактор диска управления, и мне доставляет удовольствие использовать его для управления громкостью моего компьютера и функциями воспроизведения/паузы + пропуска треков. Надеюсь, вам будет полезно и приятно собрать это вместе.

Наслаждаться!
