Крепление кольцевого светильника для AOC 24G2

Привет, это был мой первый проект, в котором я измерил и смоделировал что-то в Fusion 360, чтобы решить мою проблему. Это было действительно весело делать, и, вероятно, можно было бы провести некоторую оптимизацию, чтобы использовать немного меньше материала и обеспечить более плотное соединение двух частей.

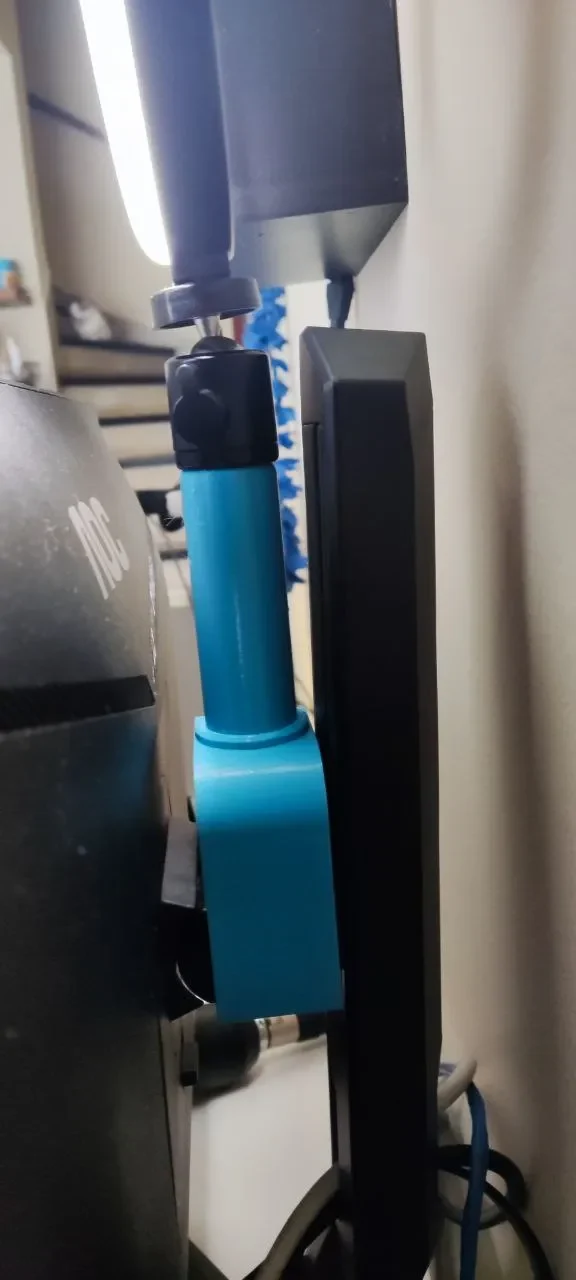

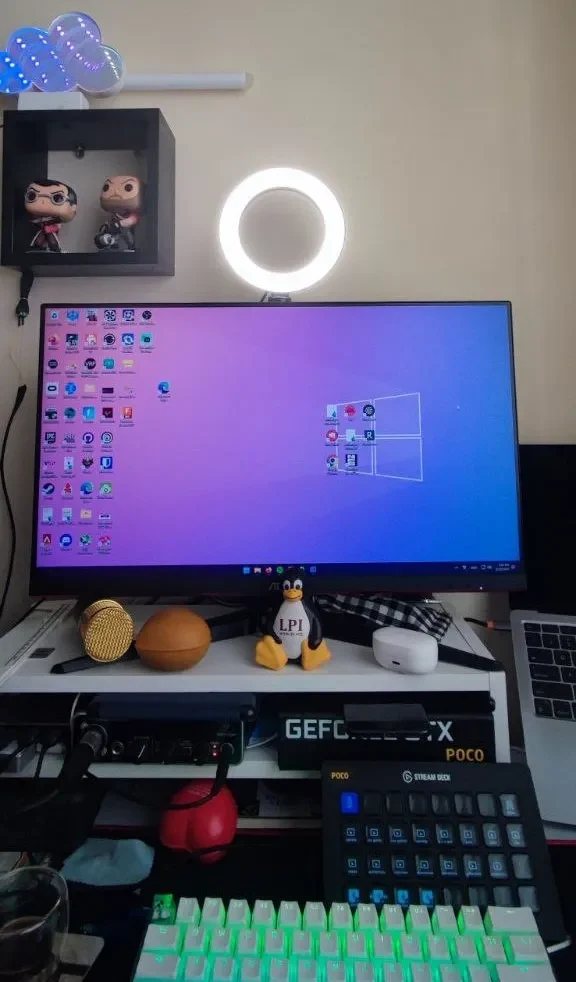

Он крепится на регулировке высоты монитора AOC Hero 24G2, поэтому свет, камера или что-либо еще, что вы в нем устанавливаете, будет соответствовать высоте экрана, что делае�� его очень удобным в использовании адаптером.

Меня вдохновили два проекта:

Крепление для камеры или светового кольца для монитора или телевизора
Монитор с кольцевым освещением, верхнее крепление

Но они либо не подходили должным образом к AOC Hero из-за изогнутой задней части, либо нуждались в двусторонней ленте, которая, по моему опыту, когда-нибудь обязательно выйдет из строя.

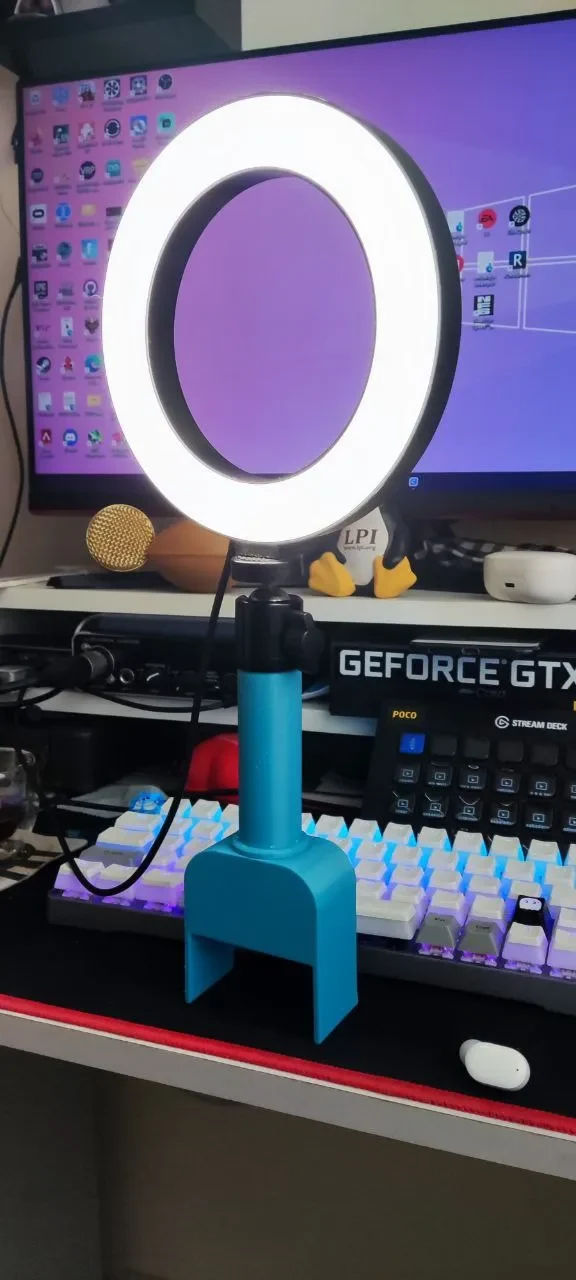

Для крепления фонаря к стержню используется винт.

Вал можно удлинить, чтобы он соответствовал 27-дюймовой версии AOC Hero 27G2.
Он подойдет к любым мониторам, в которых используется аналогичный механизм регулировки высоты.

Настройки печати
Марка принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

Стандарт 0,2

Заполнение:

15%

Примечания:

Возможно, его можно распечатать без каких-либо подставок, поскольку вал имеет небольшой вылет, но он не слишком велик.

Пост-печать

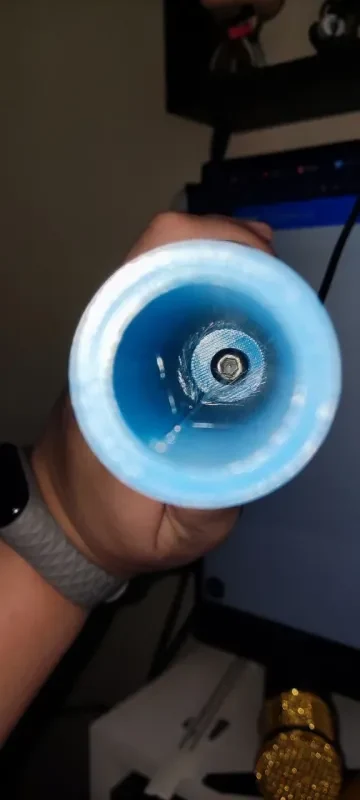

Добавьте винт через вал

Вы можете использовать винт, который идет в комплекте с кольцевой подсветкой (он рассчитан на винт шириной 0,3 мм), или модифицировать стержень для использования других типов винтов, только не забудьте использовать длинную отвертку!
