Wallfinity - универсальная система настенного крепления Grid

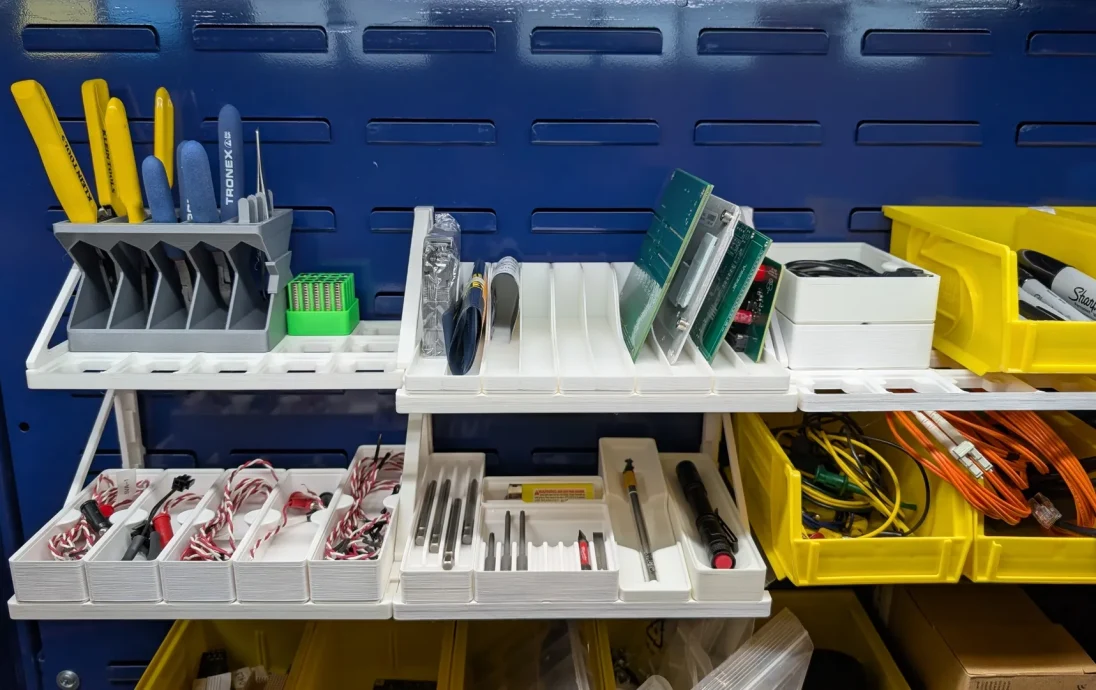

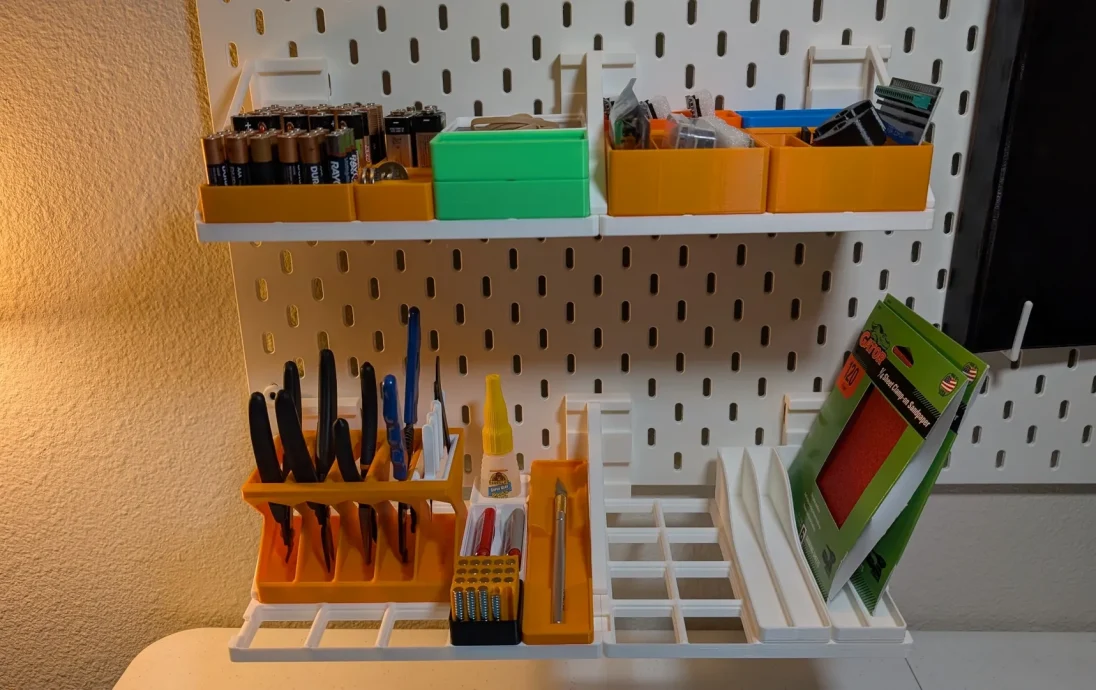

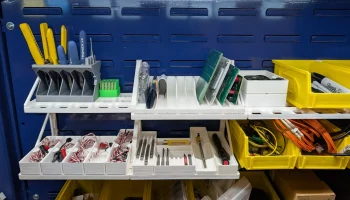

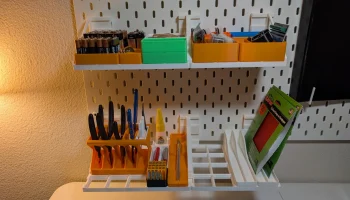

Это Wallfinity, универсальное решение для настенного монтажа Gridfinity.

Цель этого проекта — предоставить универсальную, регулируемую и, в основном, многоразовую систему для крепления Gridfinity на стены. Большинство систем имеют несколько фиксированных решений для установки Gridfinity и плохо масштабируются. В этой системе используются полностью напечатанные на 3D-принтере соединительные детали для установки базовой платы Gridfinity в любую систему.

Основные идеи

Широкие опорные пластины направляющих позволяют нам регулировать шаг опорной пластины Gridfinity в соответствии с шагом любой монтажной системы.

Полностью напечатанные на 3D-принтере взаимосвязанные компоненты позволяют легко расширять систему.

Каждый компонент спроектирован так, чтобы его можно было легко печатать без выступов.

Опорные плиты и фермы полностью пригодны для повторного использования в ��аждой системе. Единственное, что меняется при любом монтажном решении, — это задние пластины/крючки.

Обновление журнала

5 ДЕКАБРЯ 2025 г.: первый выпуск
8 декабря 2025 г.: добавлены решетчатые настенные пластины.
11 декабря 2025 г.: обновлены крючки для привязных досок в США.

Руководства / Документация

Чтобы уменьшить путаницу, все придерживается следующего соглашения об именах:

Распечатать руководство

Опорные плиты

Существуют легкие и скелетонированные варианты. Если вам не нужны магниты, выберите легкий вариант, поскольку он экономит массу времени на печать.

В наличии все размеры от 2х2 до 5х5.

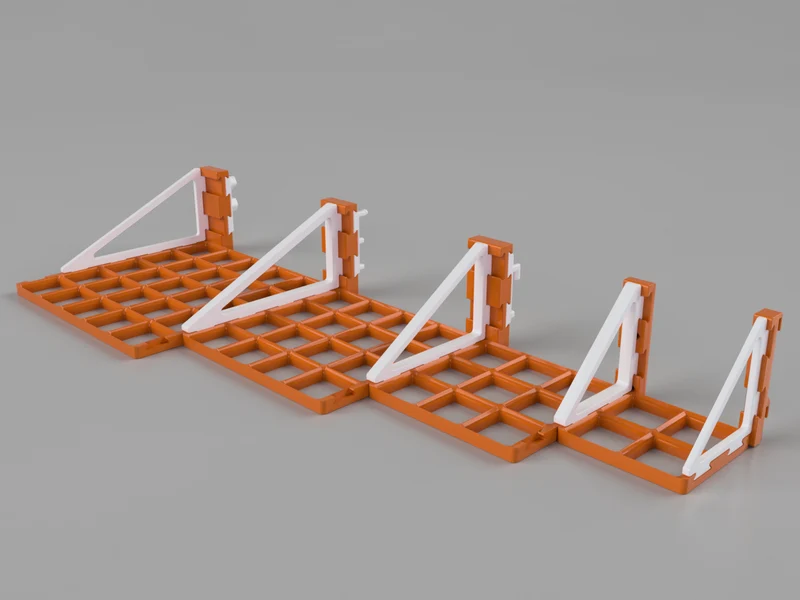

фермы

Фермы имеют допуски 0,1 мм и 0,15 мм; это единственный компонент (за пределами крючков), для которого необходимо учитывать допуск. Я рекомендую распечатать две небольшие фермы, чтобы проверить, насколько они подходят. Она должна быть с фрикционной посадкой, но при необходимости ее можно снять.

Фермы толщиной 5 мм используются для концов, а фермы толщиной 10 мм используются для соединения двух опорных плит.

Примечание. Для опорной плиты глубиной 4 не обязательно требуется ферма глубиной 4, в зависимости от нагрузки. При более легких нагрузках оставить несколько открытых пространств конструктивно нормально, но при этом сделать переднюю часть более открытой и доступной.

Задние пластины

Рельс «ласточкин хвост»:
Это общая задняя панель для большинства систем, которая позволяет нам регулировать шаг сетки в соответствии с шагом настенного крепления. Учитывайте шаг настенного монтажа, чтобы выбрать ширину направляющей для печати.

Скадис/Шлицевые: 48 мм

Плата для привязки США: 1,35 дюйма/1,5 дюйма

и т. д...

Некоторые системы не требуют задней панели «ласточкин хвост» и имеют собственные специальные задние панели. Это включает в себя:

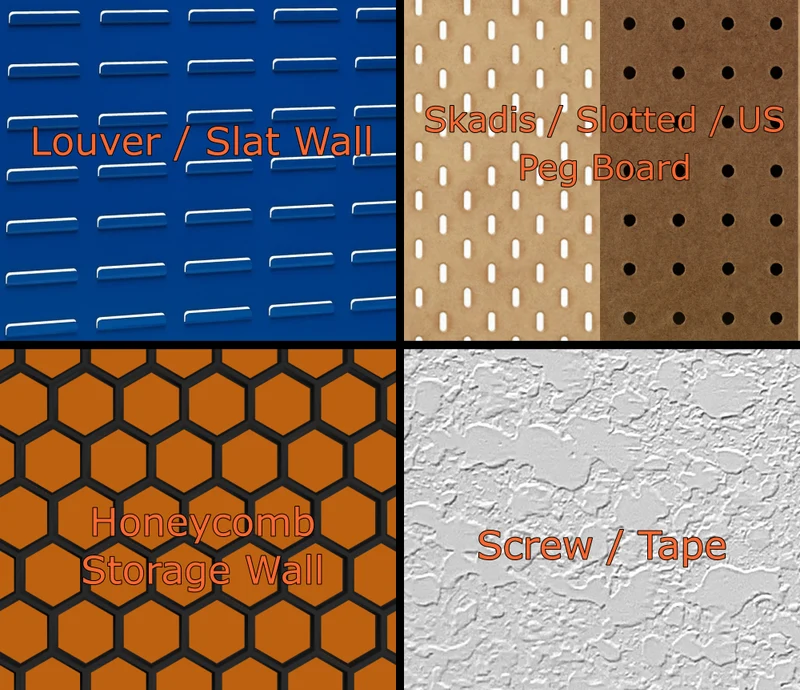

Жалюзи/Решетчатая стена

Винтовое крепление

Ленточное крепление

(Иногда необязательно) Крючки.

Если ваша задняя пластина представляет собой направляющую «ласточкин хвост», вам нужно будет распечатать соответствующий ответный крючок. Они также имеют допуск 0,1 мм и 0,15 мм, поэтому сделайте пробную печать, прежде чем печатать слишком много.

В «крючках» HSW используются крепления без вставок.

Рекомендуемая ориентация печати:

Примечание. Скоро я добавлю свои файлы F3D, нужно систематизировать множество файлов.
