Циклическая рукоятка AH-64

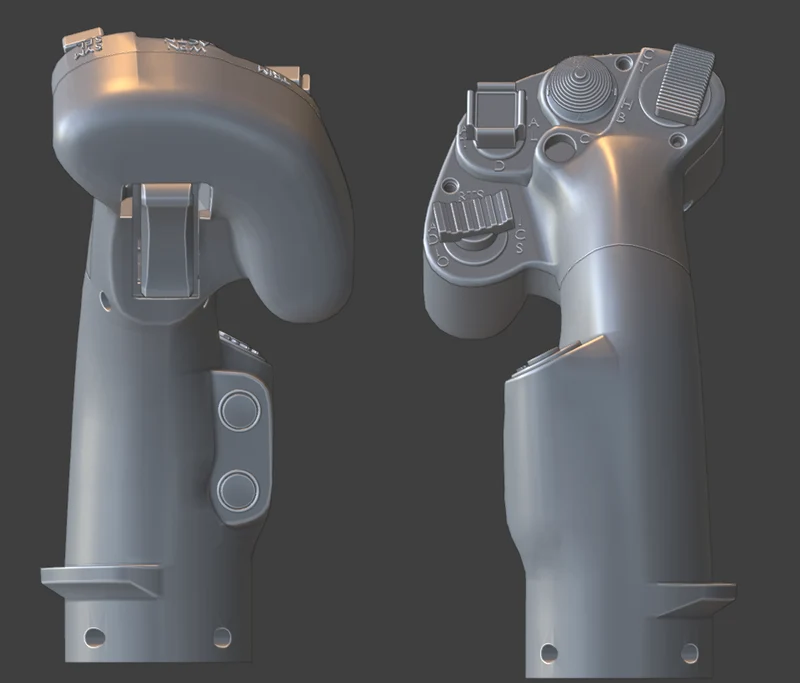

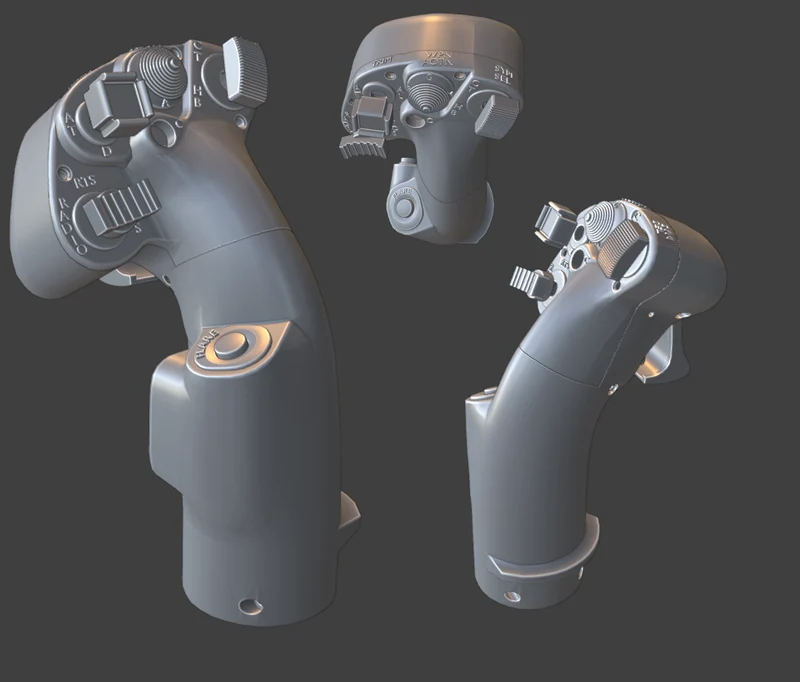

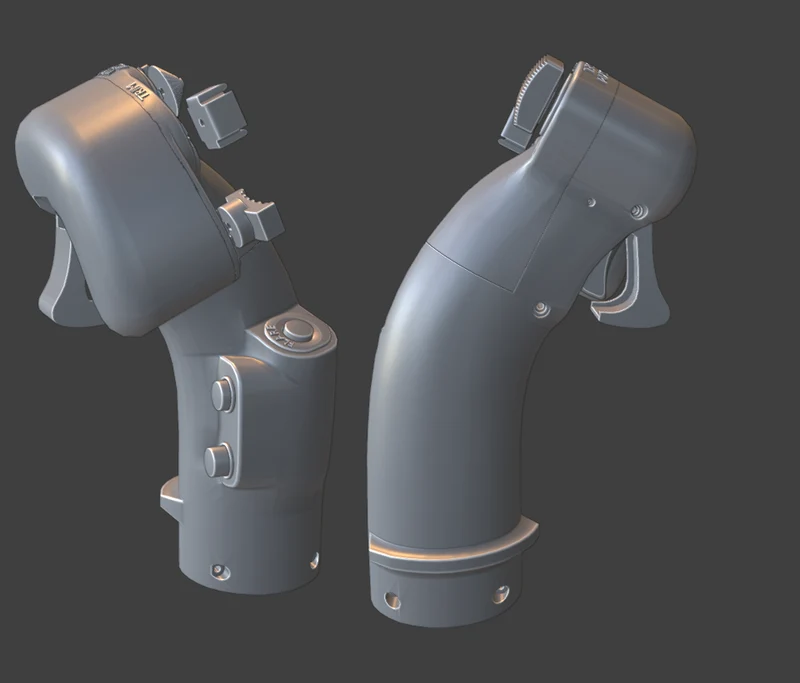

Это 3D-модель циклической рукоятки AH-64D, созданная мной по образцу модели, используемой в модуле Apache DCS. Сама модель была создана в блендере с использованием общих эталонных изображений и снимков экрана средства просмотра моделей DCS.

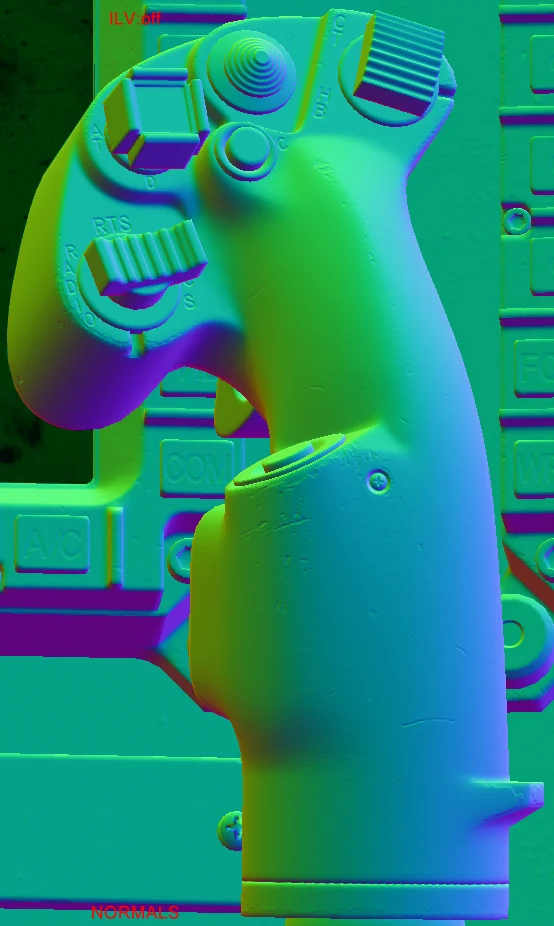

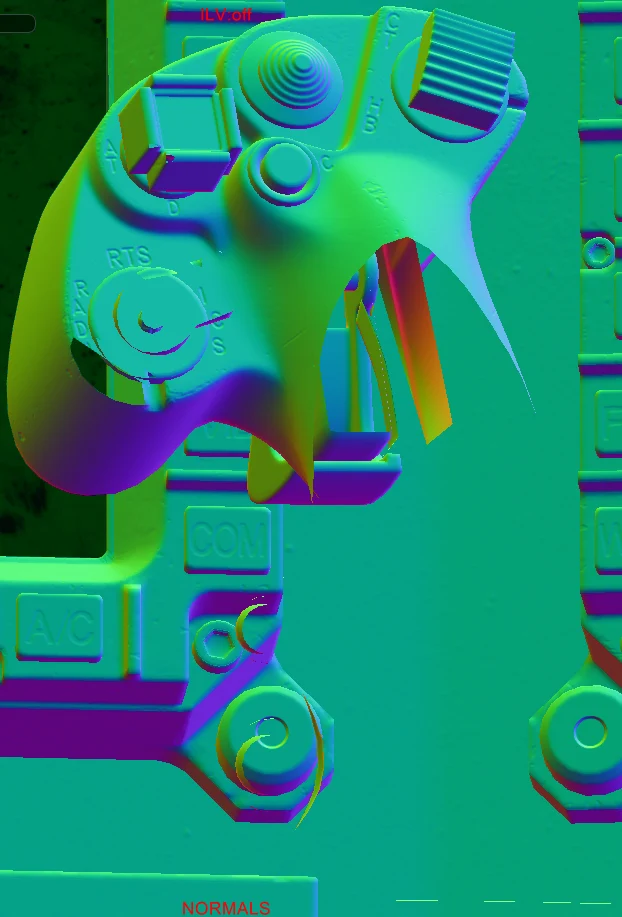

Использование средства просмотра моделей позволило мне просмотреть орфографическую камеру, чтобы увидеть большинство деталей. Здесь вы можете увидеть заднюю часть спусковой скобы.

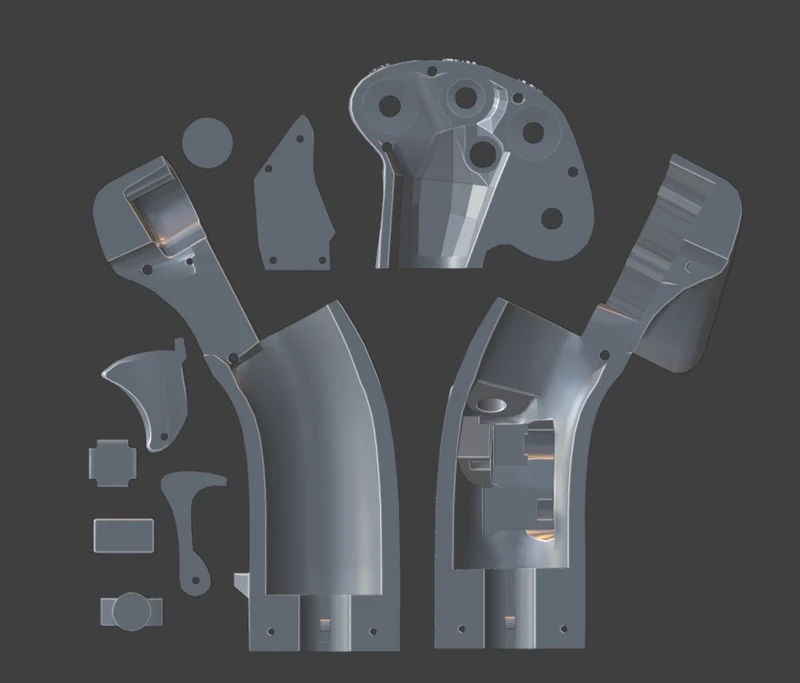

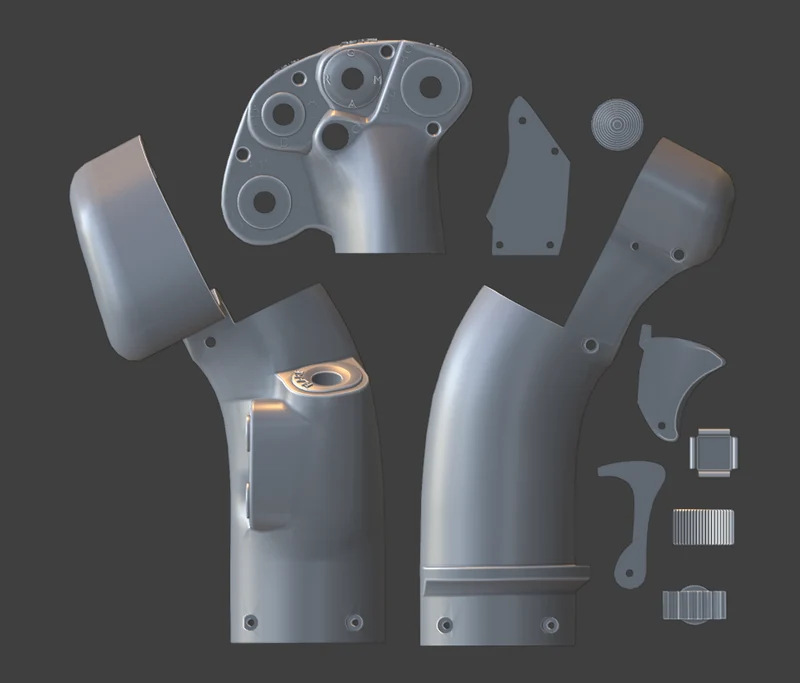

Эта модель готова к 3D-печати и включает в себя как разделенные, так и неразделенные копии выдолбленной палочки, готовой для установки электроники. Отдельные файлы STL прикрепляются и могут быть добавлены в выбранный вами слайсер, как и файл blend, чтобы его можно было легко адаптировать к вашим потребностям.
Что касается электроники, я предполагал использовать две части:
Четыре шляпки представляют собой четырехпозиционные переключатели RKJXT1. У них есть приятный бонус: они также являются энкодерами и имеют центральную кнопку, если вы чувствуете в этом необходимость.
Основные кнопки, которые я использовал, — это Salecom T80-p. Просто потому, что они у меня валялись.
Общая сборка должна быть простой с помощью нескольких винтов. На данный момент я напечатал все детали только на 3D-принтере, и у меня не было возможности подключить или установить больше, чем переключате��и. У меня были некоторые проблемы с выравниванием деталей, но я бы просто списал это на использование раннего эндера 3.
Все буквы выдавлены, и их можно закрасить, чтобы сделать их более четкими, это очень хорошо сработало на тестовой печати и со стандартным соплом моего принтера.
Триггер представляет собой модифицированную версию универсального триггерного модуля TheSimNet, слегка увеличенную для лучшего соответствия и имеющую более толстые стенки.
Всем хорошего настроения и надеюсь, вам понравится!
