gameKey Эргономичный контроллер

Источник:

Обновления:
06 сентября 2023 г.

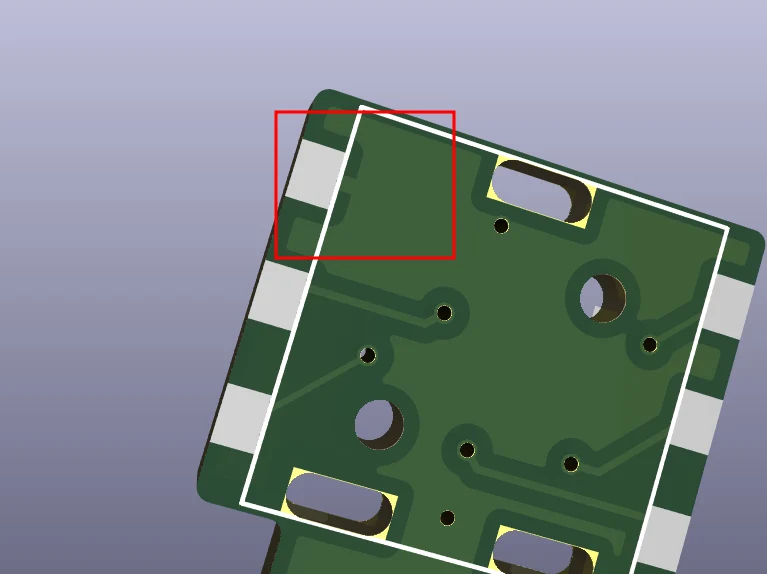

There was an error in the thumb cluster PCB where the navigation switch was lacking its common/column pin and was tied to ground — resolved on GitHub for the KiCAD and gerber files. Если у вас старая печатная плата, вы можете обойти эту проблему, отрезав дорожку от контакта 1 контактной площадки JS5208 и подключив ее непосредственно между этим контактом и C4. На новых печатных платах на нижней трафаретной печати отмечена площадка для C (колонка).
GameKey Контроллер

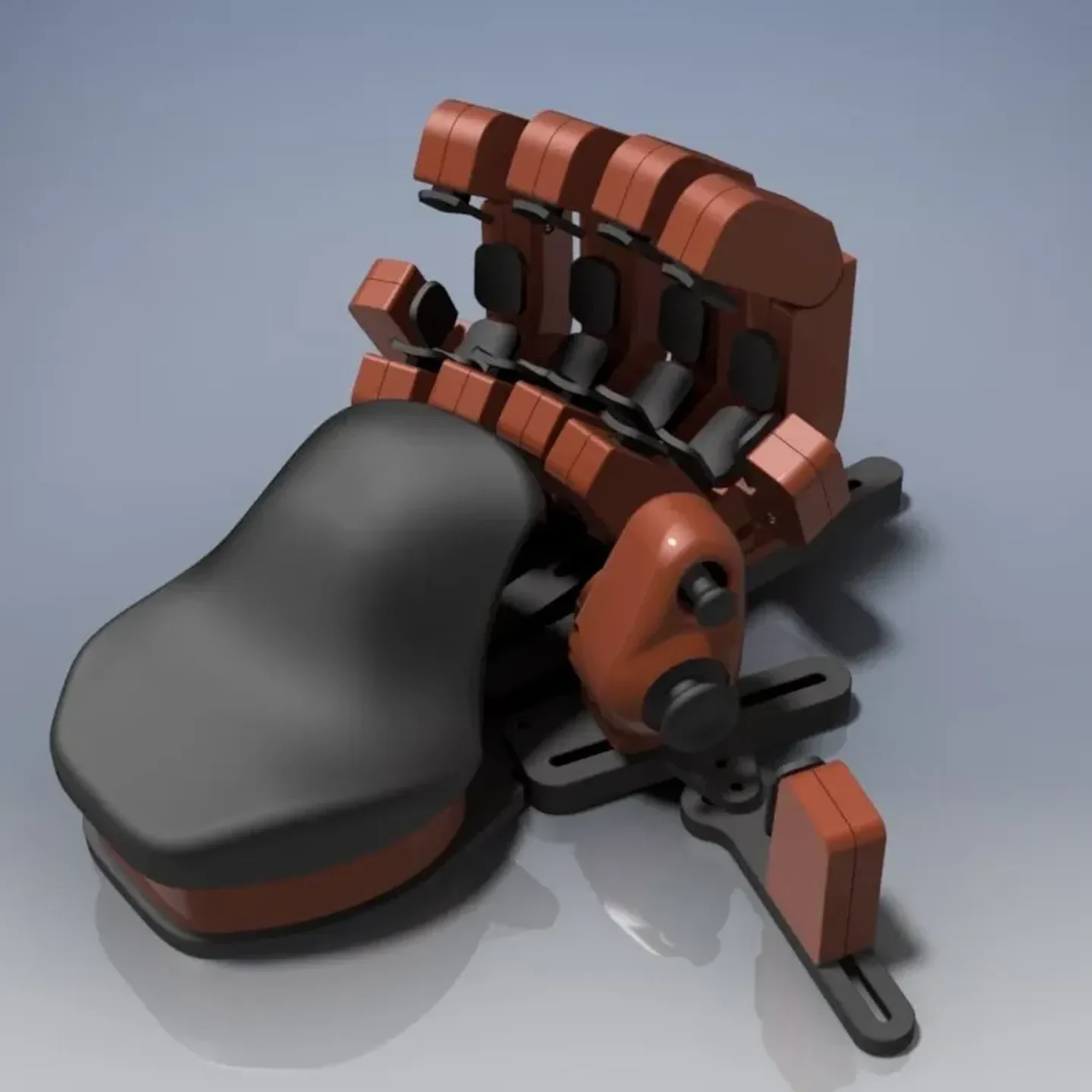

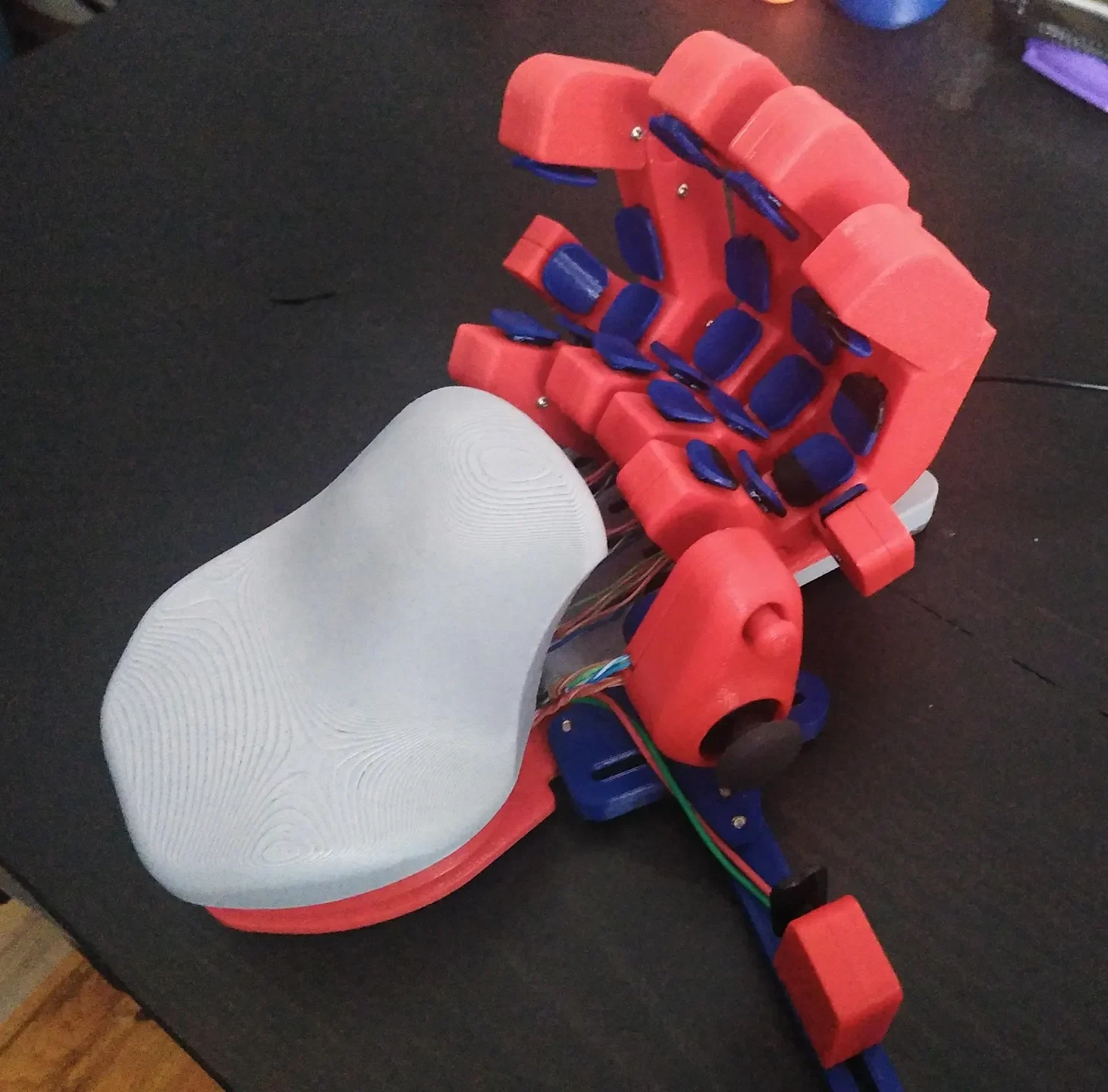

Это попытка создать регулируемый эргономичный игровой контроллер, который легко распечатать и легко собрать. Он основан на двух специальных печатных платах, на которых размещен SparkFun Pro Micro в качестве основного контроллера (с подключением до 30 кнопок) и дочерняя плата, содержащая джойстик и навигационный переключатель для дополнительных элементов управления, в том числе аналоговых.

В нем используется комбинация термофиксируемых вставок M2 и M3 и максим��льно ограниченный набор крепежных приспособлений. Основная цель — простота без ущерба для возможности настройки или качества.

Всю сборку можно отразить на уровне детали, чтобы создать версию, предназначенную для использования правой рукой, а не левой, за исключением тыльной стороны большого пальца/деталей тела. Плата управления подойдет в любом направлении.

Этот проект в более полной форме можно найти на GitHub в следующих репозиториях:

18 февраля 2023 г.: выпущена версия 2.0 встроенного ПО и сопутствующего приложения, в которой добавлены аппаратные уровни переключения и немного менее подвержена сбоям последовательная связь.

https://github.com/andrewb435/gameKey-STL
https://github.com/andrewb435/gameKey-PCB
https://github.com/andrewb435/gameKey-Firmware
https://github.com/andrewb435/gameKey-Companion

Печать заметок

Сборки среднего и безымянного пальцев идентичны. Индекс тот же, но со специальной частью MainA, позволяющей прикрепить аддон. Пинки — это 100%-ное зеркало Индекса, причем каждая задействованная напечатанная часть зеркально отражена.

Все печатные детали уникальны, за исключением:

3x Finger_Main-Mount для указательного/среднег��/кольцевого крепления (у Pinky есть зеркальная версия)
2x Finger_MainA и Finger_MainB для среднего и безымянного пальцев
4x лопасти с короткими кнопками
19 длинных лопастей

Упору для рук может потребоваться поддержка в центре в зависимости от возможностей вашего принтера. Группа большого пальца спереди и сзади нуждается в опоре.

Примечания по сборке

Вставки для термофиксации также должны находиться на стороне А всех деталей. Все вставки/болты корпуса корпуса имеют размер M2, а все регулировочные вставки/болты имеют размер M3. Во всех кнопках в качестве оси/поворота используются отрезки нити диаметром 10 мм и диаметром 1,75 мм.

Размеры вставки:

М3 х Г4,2 х Д3
М2 х Д3 х Д2,5

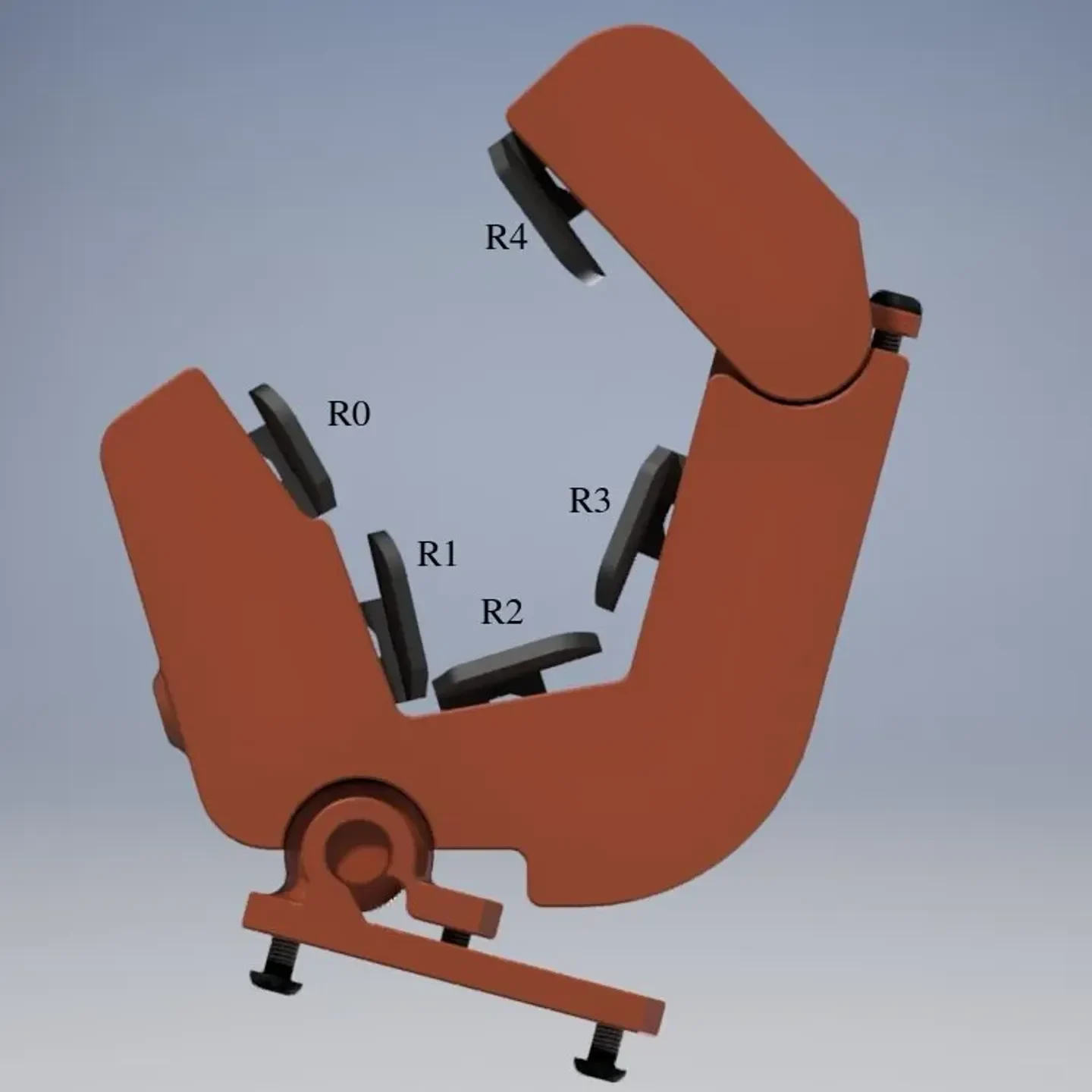

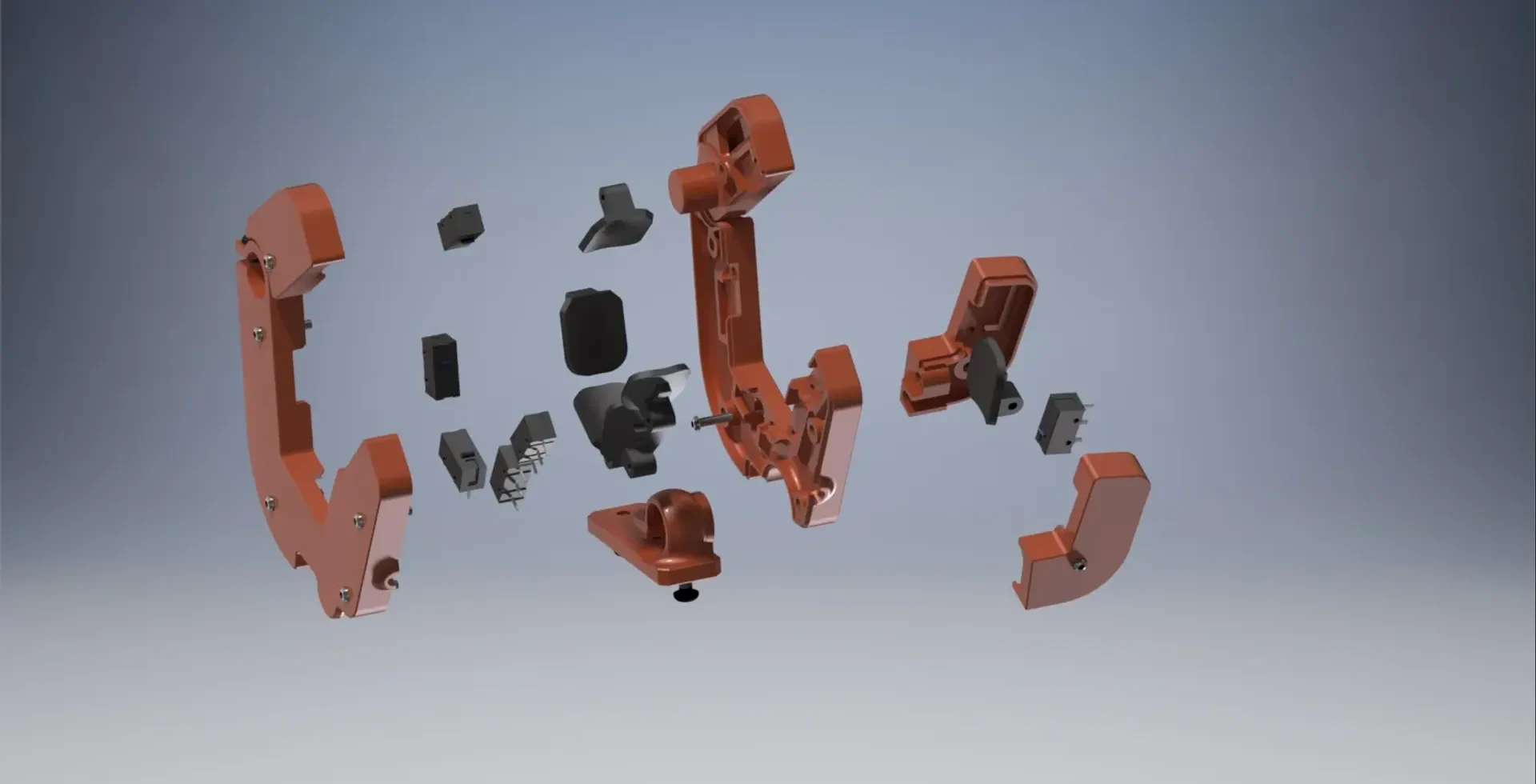

Пальцы

Переключатели располагаются в карманах на сторонах А всех печатных частей и подключаются к месту. Все переключатели имеют общий провод, идущий к панели столбцов на главной плате управления, за исключением боковой кнопки, которой выделены линии для конкретной панели строки/столбца.

Боковые кнопки прикрепляются болтами к боковым сторонам Index/Pinky A до того, как войдут основные кнопки, так как болт находится под кнопкой в ​​нижней части основных групп.

Thumb Cluster

Колпачок джойстика необходимо вставлять в корпус до платы с джойстиком Alps RKJXV122400R, так как нужно немного повозиться вокруг вставки нижнего края. Навигационный переключатель представляет собой 5-позиционный E-Switch JS5208.

Подставка для рук

Сам упор для рук имеет 3 вставки M3 в нижней части, при этом винты с головкой под торцевой ключ M3x35 проходят через нижнюю пластину, сред��юю часть и в ладонь. Плата управления имеет одну вставку M2 и винт для ее крепления и расположения на опорной пластине.

Проводка:

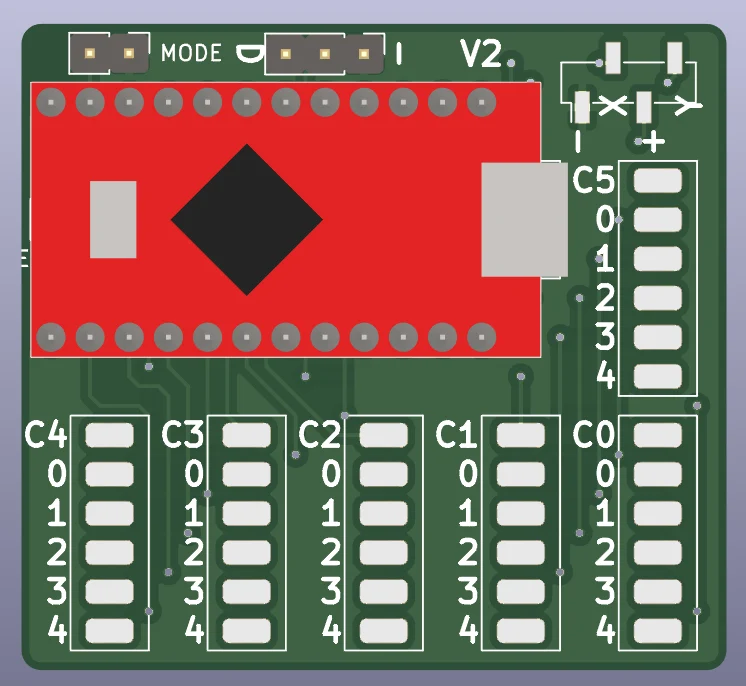

Большинство пальцев должны быть простыми и иметь общие контакты с контактными площадками столбца (C0...C4), но последний столбец (C5) получает набор общих контактов от нескольких разных кнопок. Это может быть изменено в будущих версиях печатной платы, но на данный момент самый простой способ — сделать небольшой разветвитель, припаяв отдельные провода, идущие туда, к одному проводу, который прикрепляется к плате.

Статус

На момент первоначальной публикации прошивка в основном полностью функциональна, а конфигурация
