Корпус микроконтроллера

Корпус микроконтроллера должен подходить к любому микроконтроллеру с шагом 2,54 мм, например ESP 32, ESP 8266 или Arduino Nano.

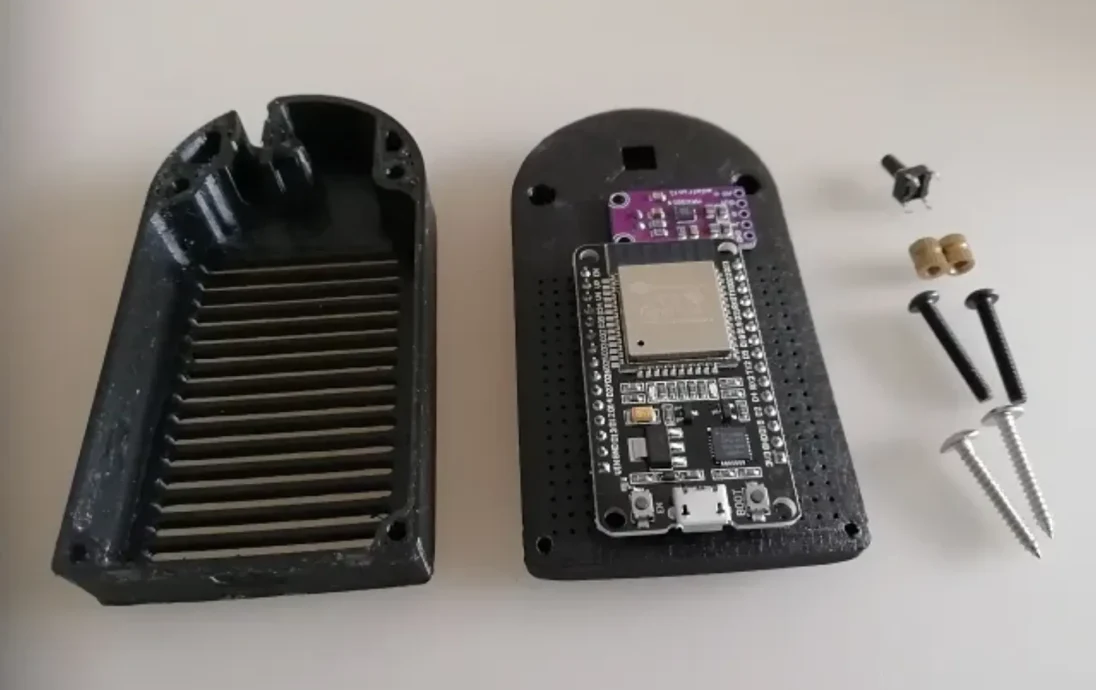

Спецификация:

КОЛ-ВО 2 M3 X 20 Шуруп для дерева (https://www.aliexpress.com/item/32798366511.html)
Кол-во: 2 винта с полукруглой головкой M3 X 20 (https://www.aliexpress.com/item/32798146322.html)
КОЛ-ВО 2 M3 X 6 X 5,3 Встроенная гайка (старая ссылка больше не работает — возможна замена M3 X D5 X L6) https://www.aliexpress.com/item/4000232858343.html
КОЛ-ВО 1 Мгновенное включение 6 X 6 X 11
Кол-во 1 микроконтроллер

Примечание: большое отверстие предназначено для микрофонного усилителя MAX9814 с АРУ для аудиовходов — для обеспечения безопасности используйте метод нагревания нити накаливания, описанный в других моих проектах. Я пробую новый метод, при котором один конец термостержня скрыт, предварительно нагреваю его перед вставкой, а затем вдавливаю его в отверстие. Отверстие имеет внутри сферический профиль, который должен удерживать тепловой столб.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Нет

Пост-печать

Собрать материалы согласно спецификации

С помощью паяльника на низкой температуре установите встроенные гайки.

Подключите ваш проект по мере необходимости (здесь у меня есть нано-проводной коврик для коврика для мыши RGB будущего проекта)
