Ручка для электронной бумаги 2,9 дюйма........

Ручка дисплея ePaper с дисплеем eInk 2,9 дюйма в автономном режиме → питание не требуется.

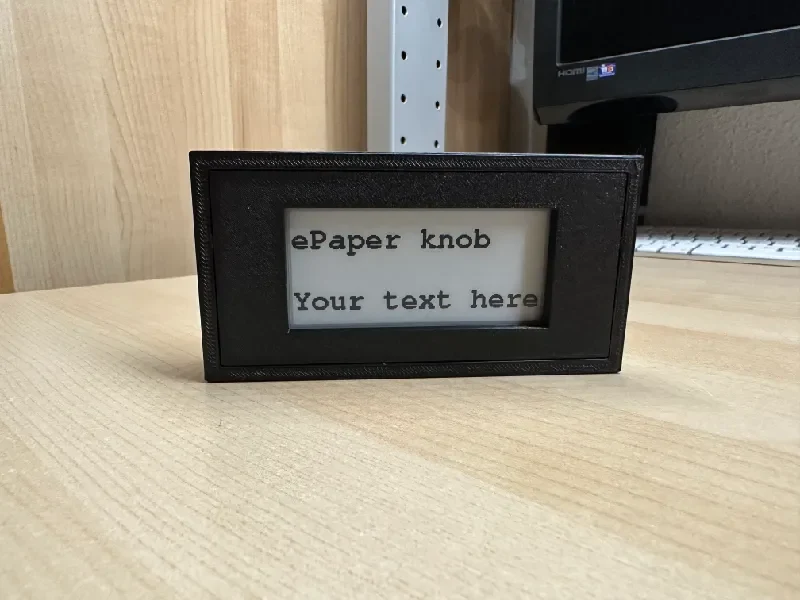

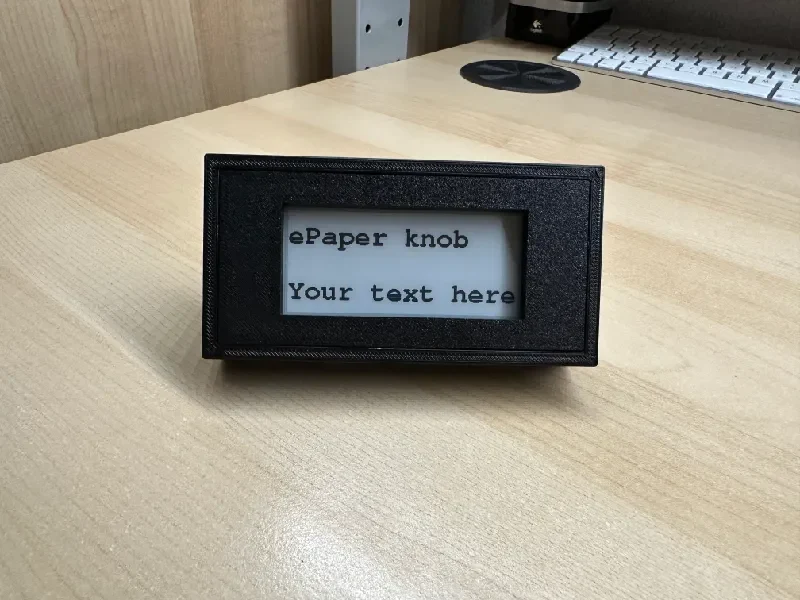

В комплект поставки этого футляра-кнопки для дисплея WaveShare ePaper с диагональю 2,9 дюйма входит небольшой код для установки на него двух строк текста. С помощью этого кода его можно использовать в автономном режиме, как показано. После установки текста дисплею не требуется питание, поэтому замена батареи не требуется.

Примечание. Т��кже можно было бы добавить ESP32 и небольшую батарею LiPo для изменения текста с помощью пульта дистанционного управления. Прилагаемый код предназначен для использования в автономном режиме...

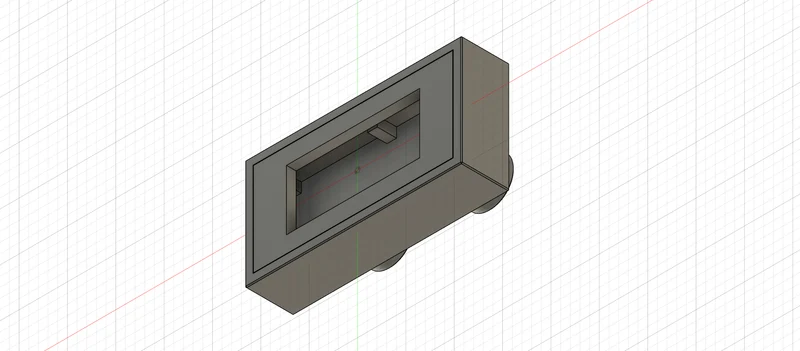

Случай:

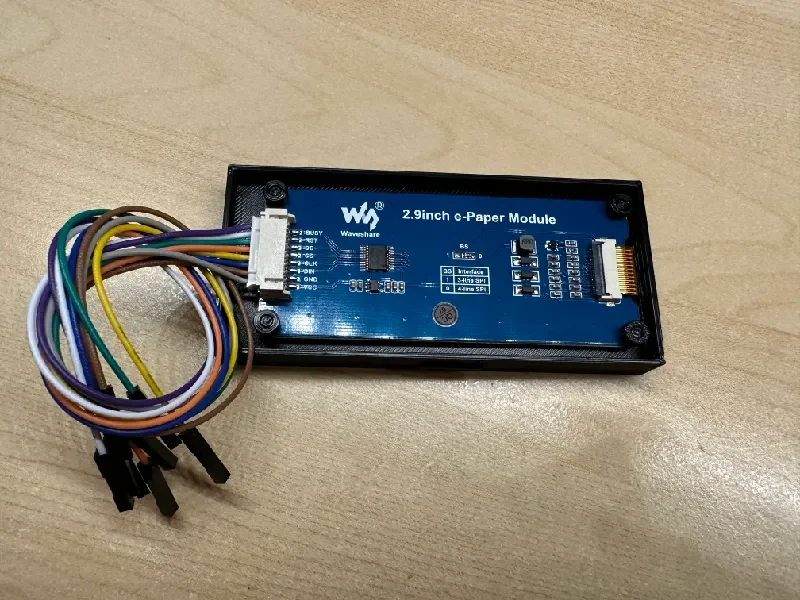

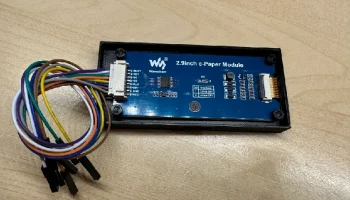

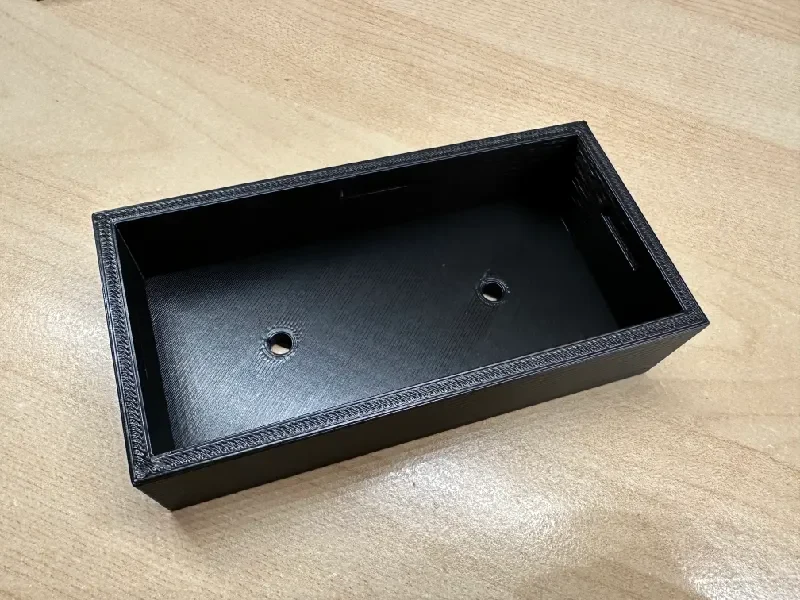

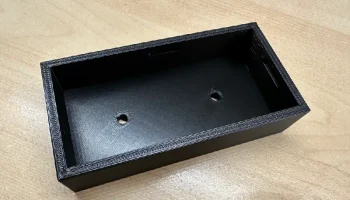

Сам дисплей ePaper крепится внутри корпуса на 4 стойках, к которым его крепят 4 кольца.
Фактическая реальная используемая площадь дисплея отображается только пользователю. Грани��ы и контурные части дисплея полностью скрыты

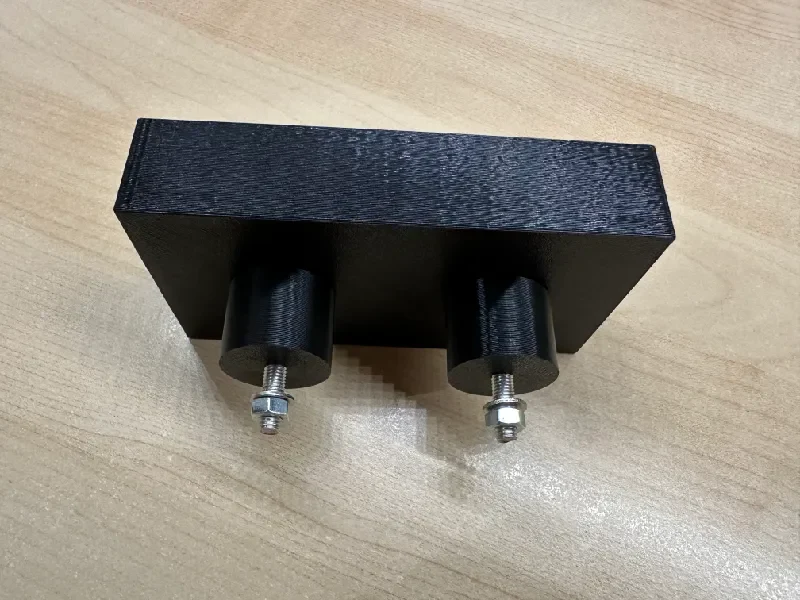

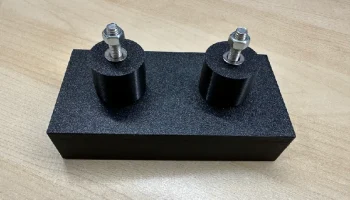

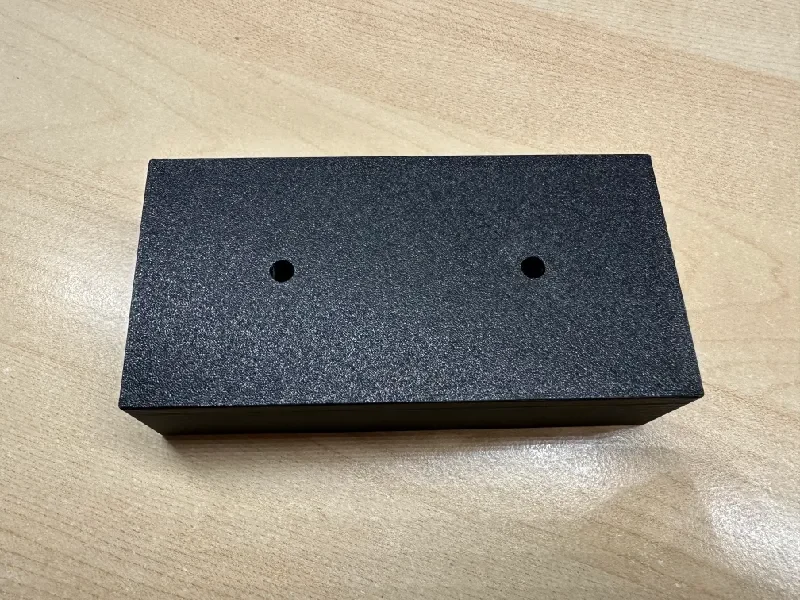

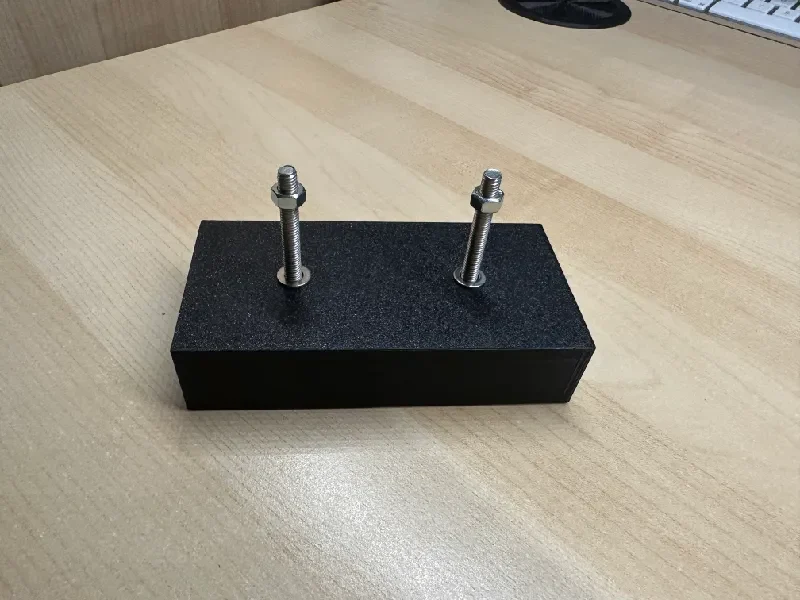

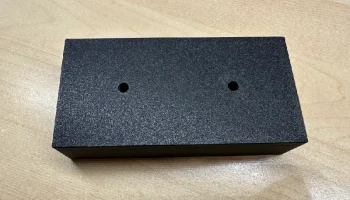

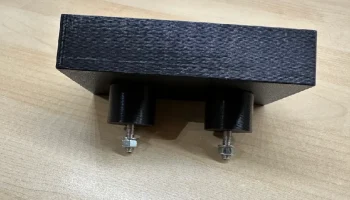

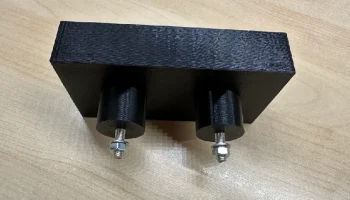

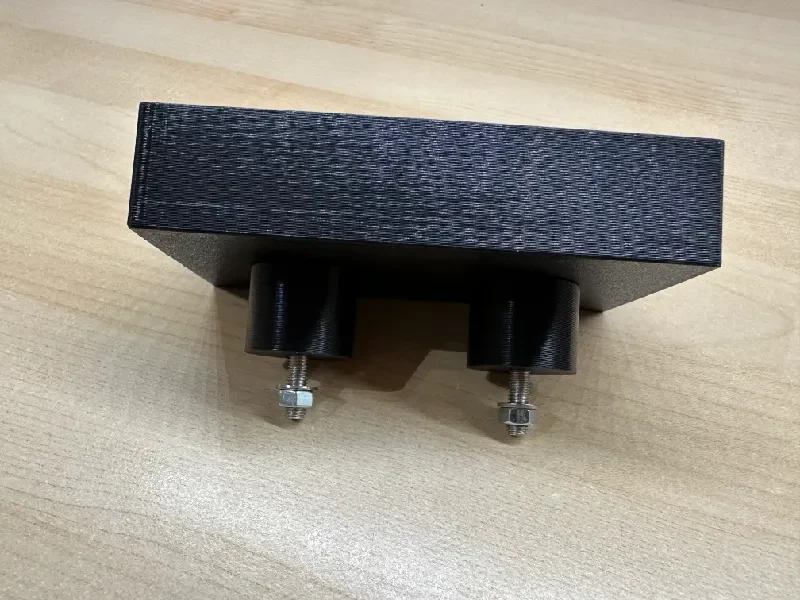

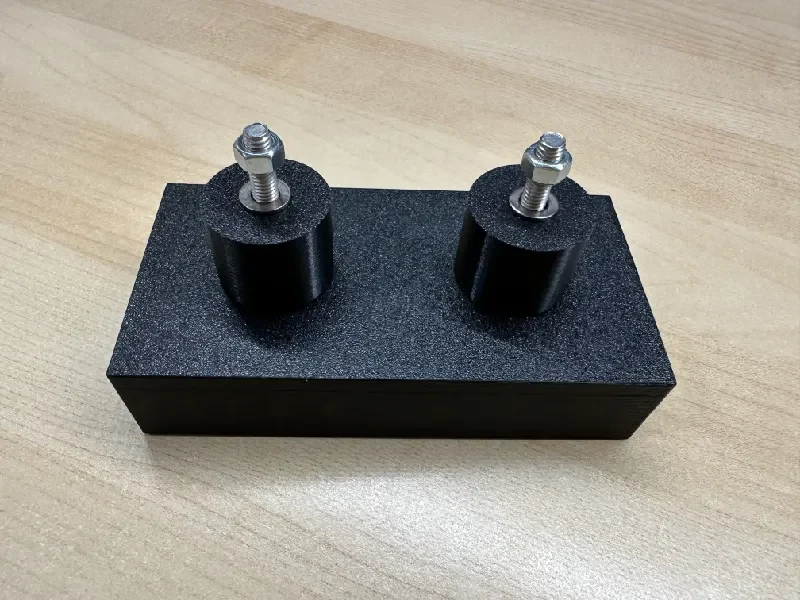

Крышка дисплея прижимается к задней части корпуса и выполняет функцию ручки с помощью 2 винтов диаметром до 5 мм.

Части:

1x ESP32 Лолин32
1 дисплей Waveshare на электронной бумаге с диагональю 2,9 дюйма

Программирование дисплея:

Дисплей можно запрограммировать до того, как он был помещен в футляр, но позже его можно перепрограммировать внутри футляра с помощью обычного кабеля, который идет в комплекте с этими дисплеями.
Lolin32 использовался с проводкой, указанной в таблице ниже.
Включен необходимый код Arduino для вывода текста на дисплей.
В коде измените две строки вверху, чтобы установить отображаемый текст.
Если вы переключите код на шрифт меньшего размера, вы также сможете отобразить более двух строк.

Подключение ESP32 к дисплею:

Электронная бумага Контакт дисплея ESP32 Контакт Lolin32 Цвет
ЗАНЯТО 4 фиолетовый
РСТ 16 белый
DC 17 зеленый
CS 5 оранжевый
CLK 18 желтый
DIN 23 синий
GND GND черный или коричневый
VCC 3V3 красный или серый

Инструкции по печати:

0.3 черновой профиль
Использован текстурированный лист
Никаких опор или полей не требуется
4 кольца были настроены на 100% заполнение.

Необходимый код можно найти в моем репозитории GitHub.

Удачной печати :)
