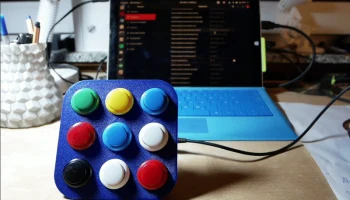

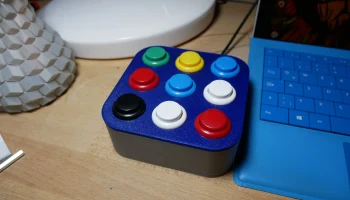

Посмотрев видео Makers Muse, я решил, что тоже хочу с этим поэкспериментировать.

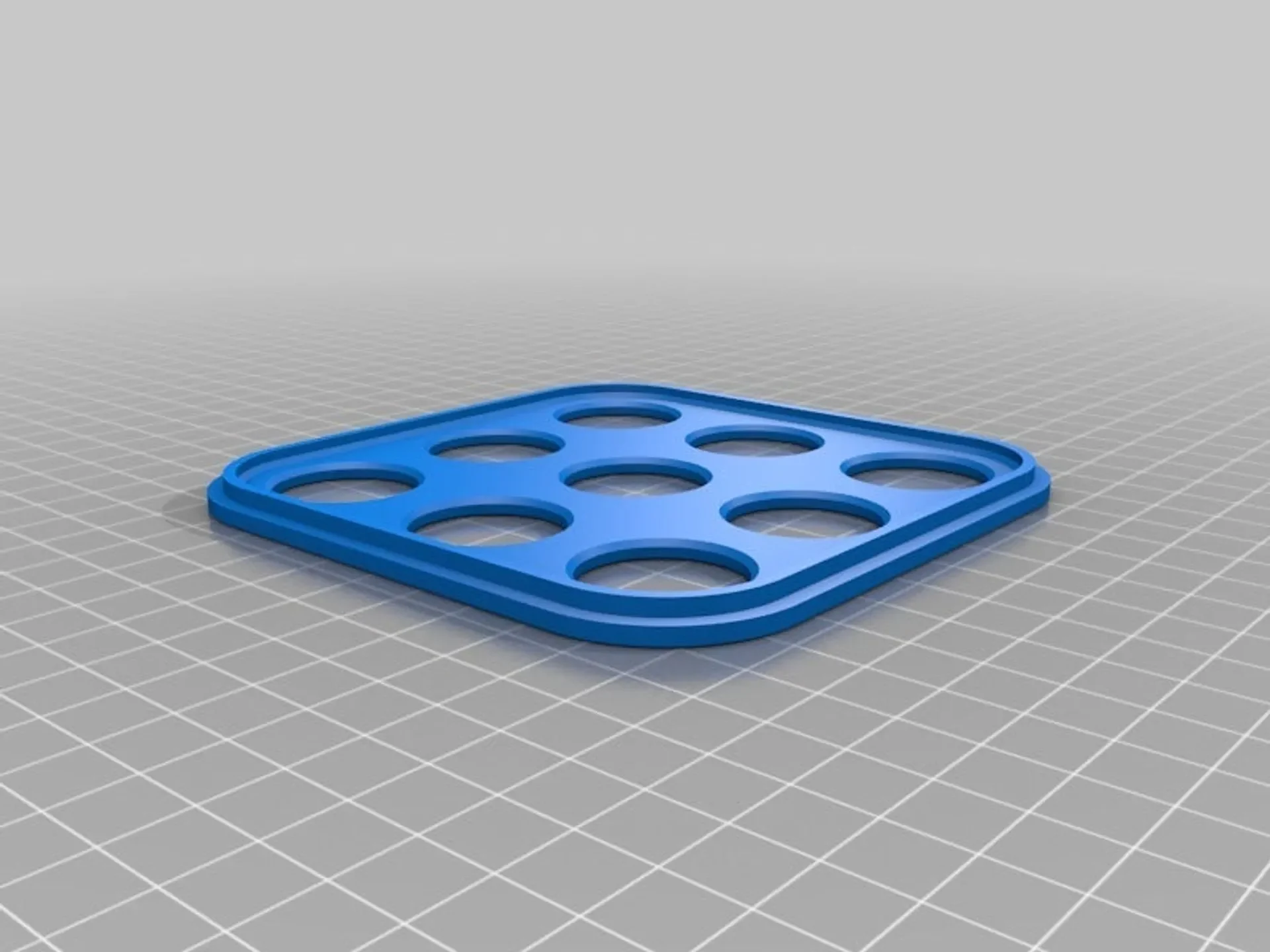

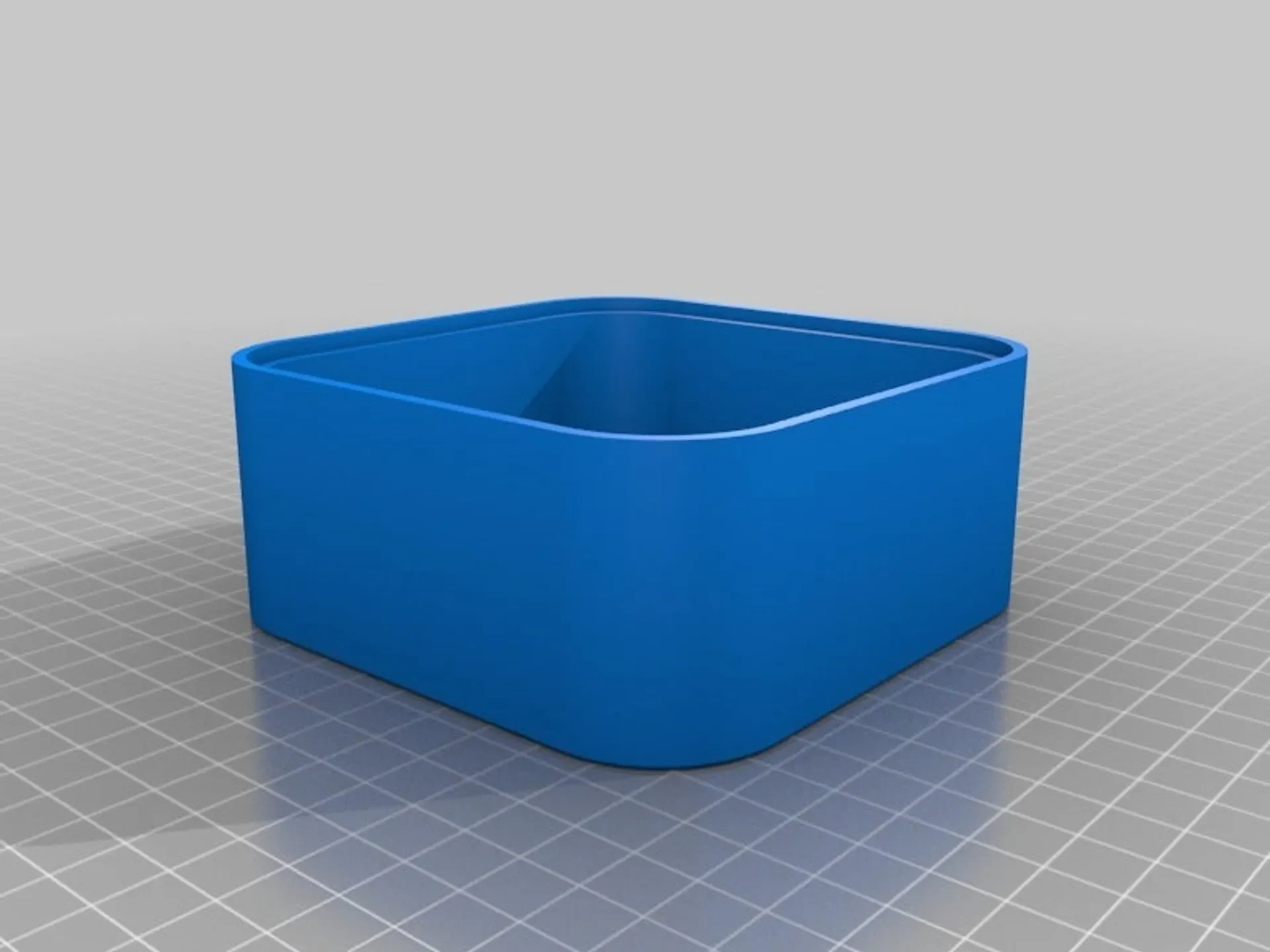

Поэтому я спроектировал коробку с нуля в OnShape.
Дизайн

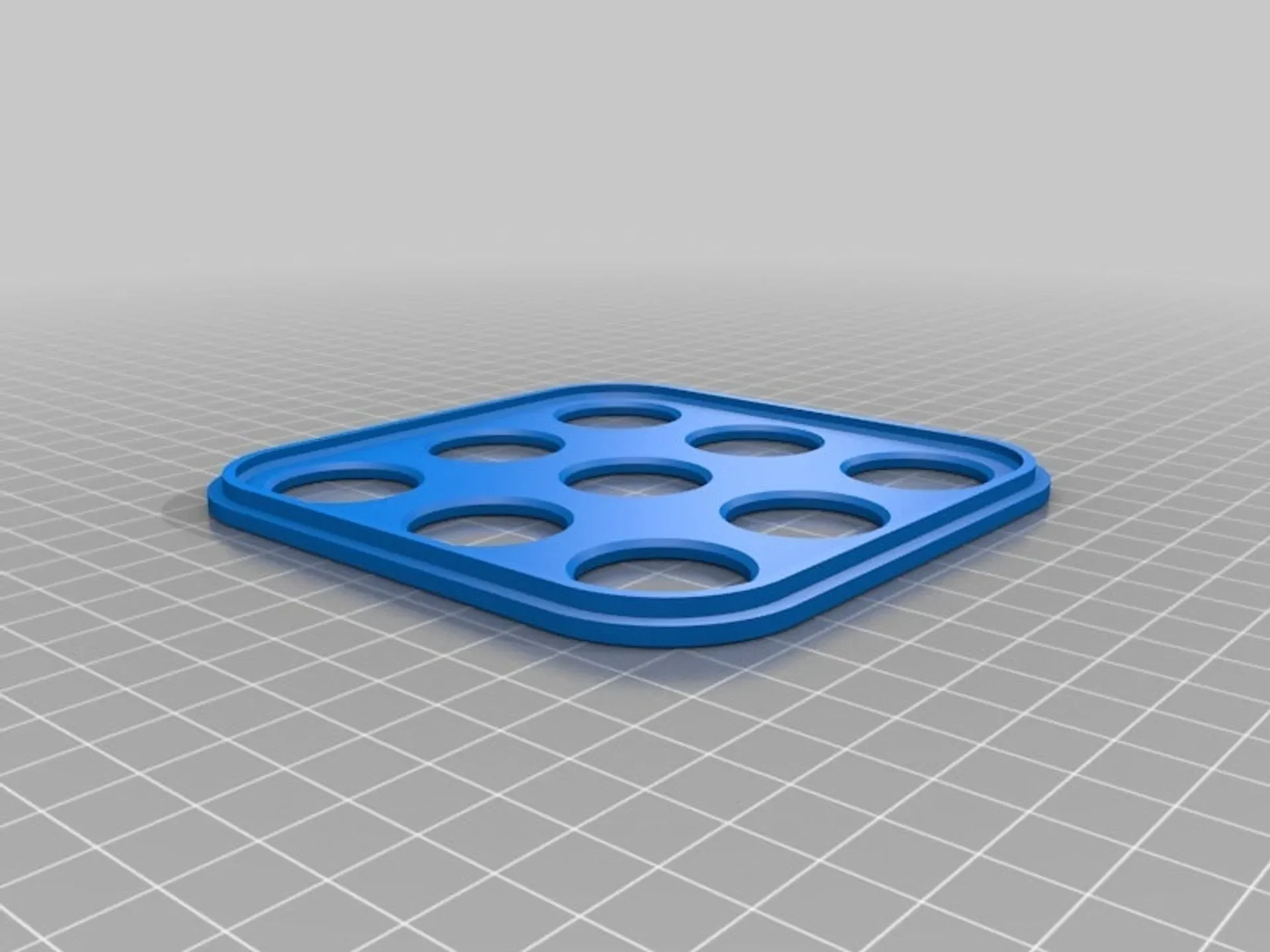

Я спроектировал его параметрически и сделал размеры легко редактируемыми.
Вы можете настроить его самостоятельно, если используете onshape:
Высота
Размер кнопок
Допуск между крышкой и нижней частью
Также есть несколько разных версий, которые я добавил после печати. Он включает в себя закругленные углы, более высокое дно для большего пространства и различные допуски.
Электроника

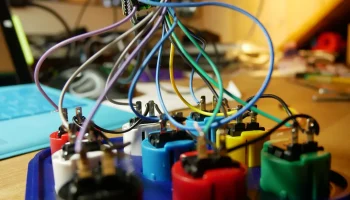

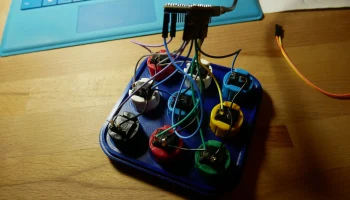

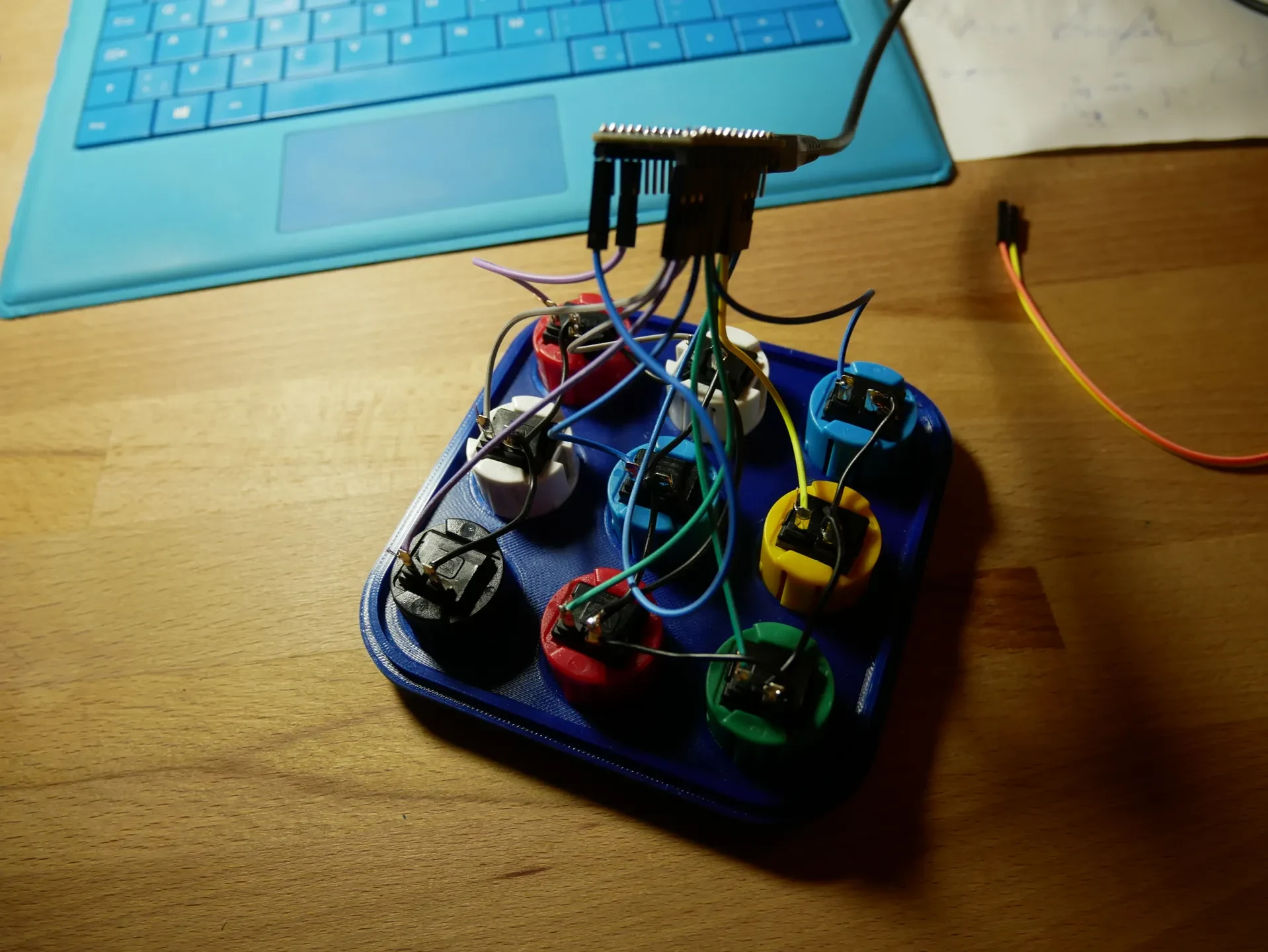

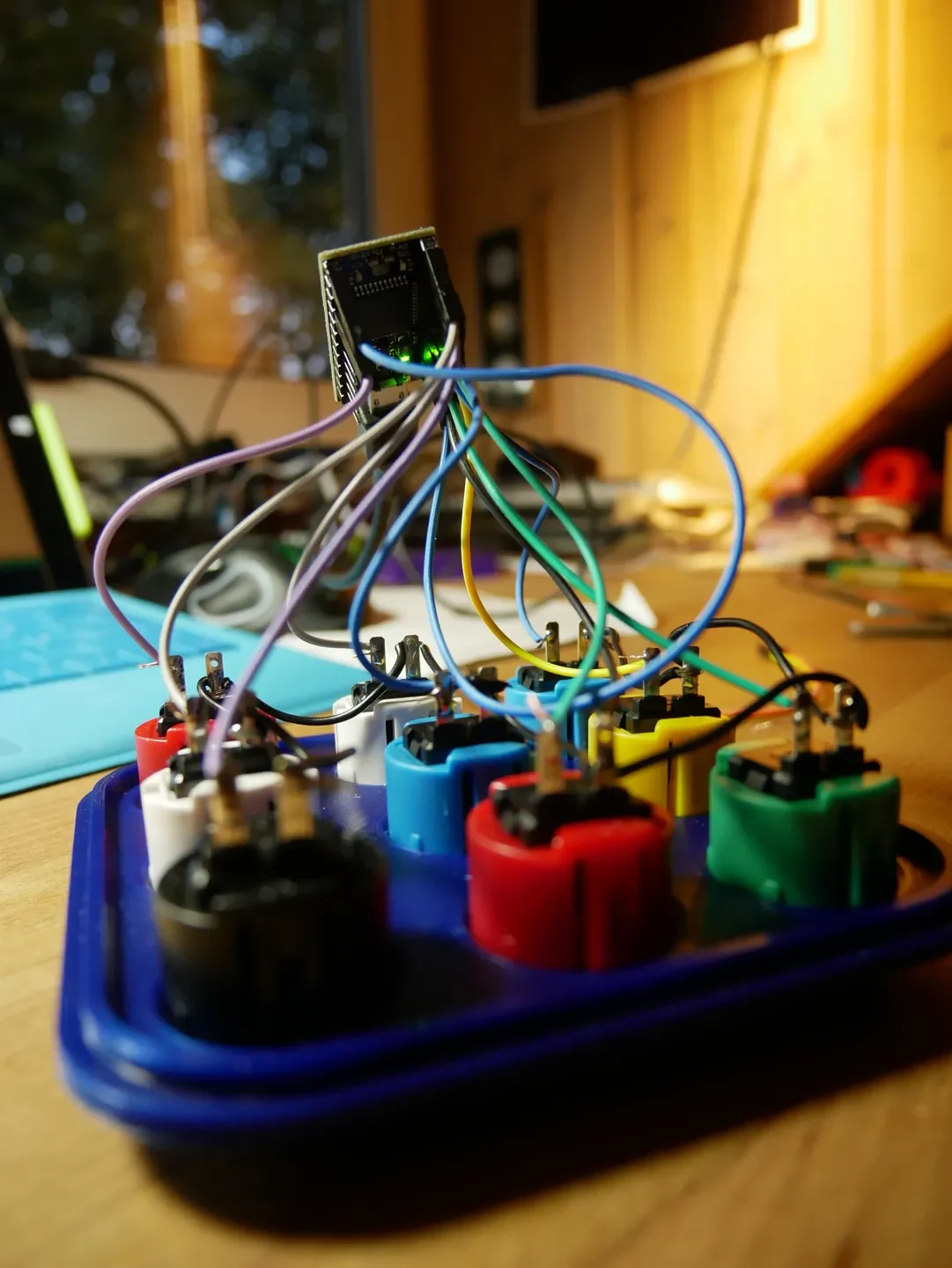

Я использовал дешевый Arduino Pro Micro ATmega 32U4, так как он может работать как клавиатура. (Ссылки на немецком языке)
Изменить: seanrhinehart на Reddit рекомендуется использовать
«Семейство продуктов Teensy, поскольку они интегрированы в Arduino IDE, а также конкретные типы проектов и примеры для USB MIDI, клавиатуры, джойстика и других приложений HID. https://www.pjrc.com/store/teensy32.html»
Таким образом, в зависимости от вашего предполагаемого использования, это может быть лучшим выбором.

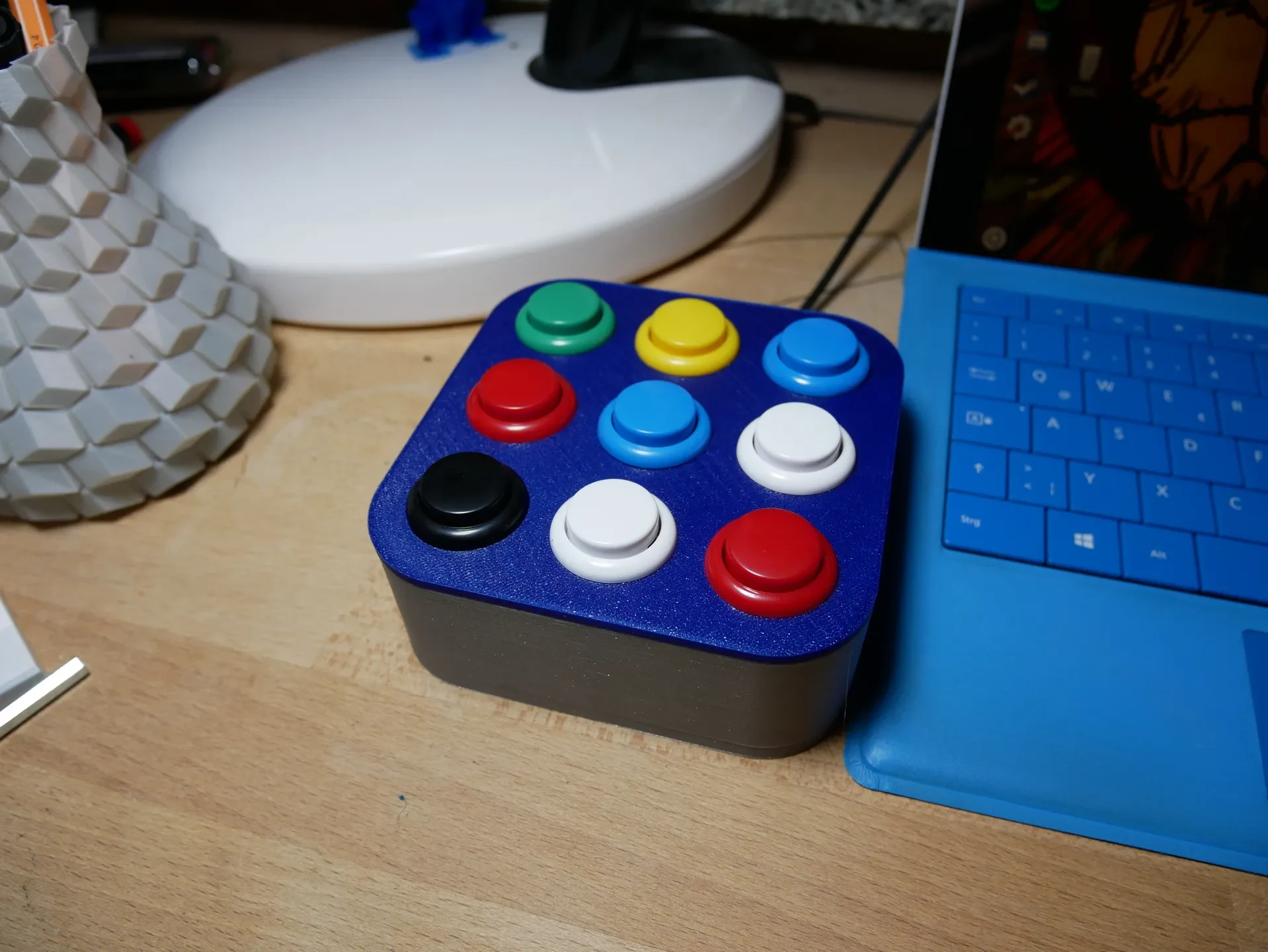

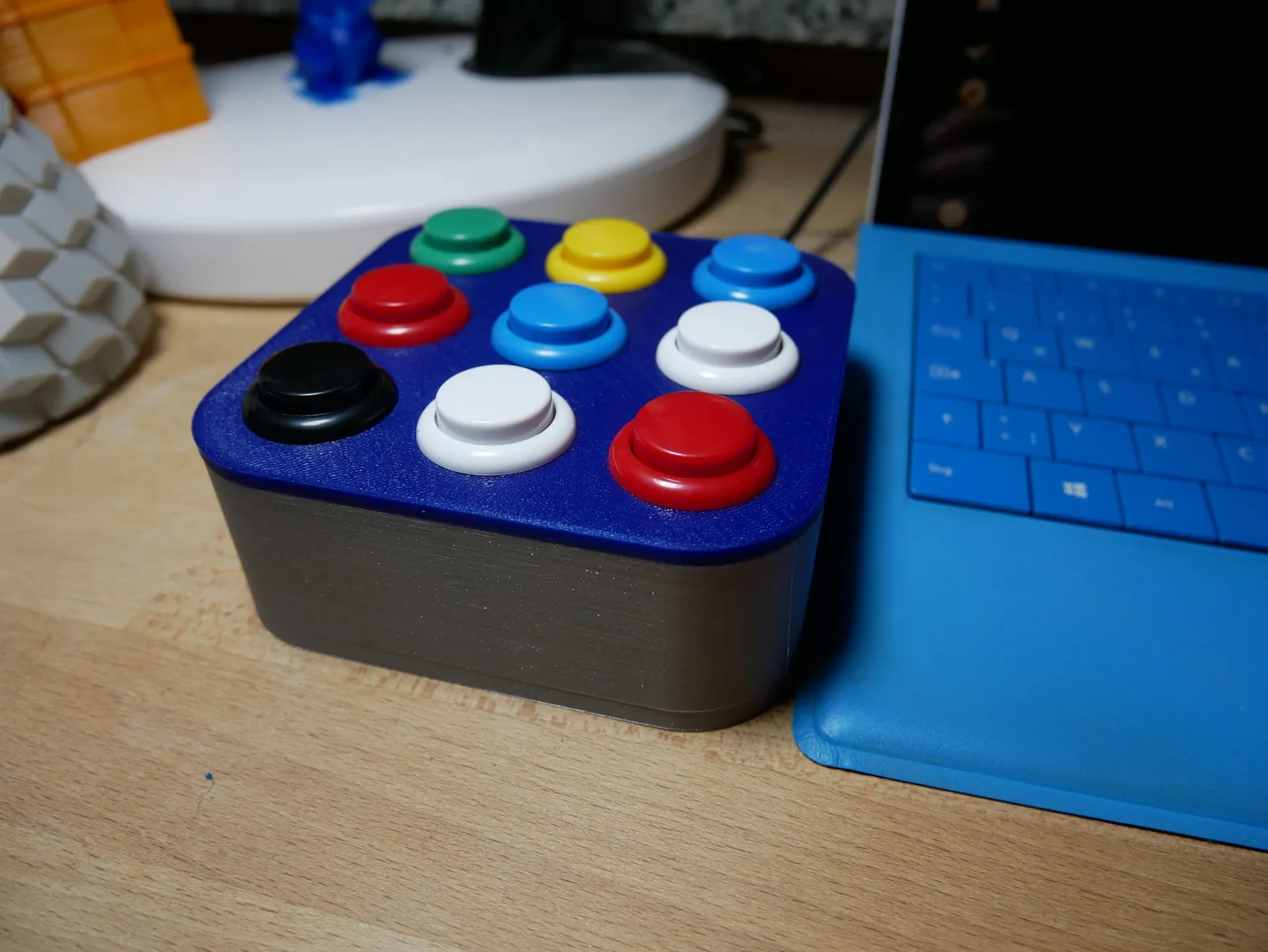

Аркадные кнопки, которые я использовал, — это Sanwa OBSF-24, они очень приятные на ощупь и звучат!
Код программы

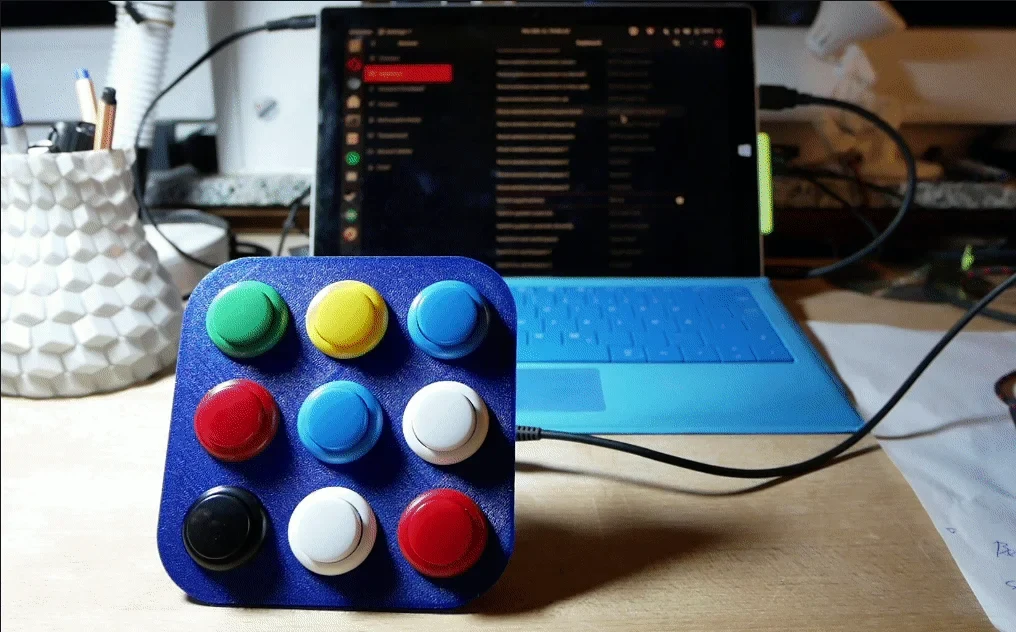

Я сделал все, что мог, и сделал его настраиваемым. Вы можете редактировать клавиши/комбинации/команды, которые должны быть отправлены на ваш ПК. Написание предложений также возможно. Для этого см. справочник по клавиатуре Arduino.
Также используемые штифты можно заменить. Это довольно простой фрагмент кода, так ч��о проверьте его и отредактируйте :D
Я добавил код программы в файлы здесь, вthingiverse.
В текущем состоянии пины 2,3,4,5,6,7,8,9 и 15 назначены на LEFT_ALT +**1 до 9, так как у меня еще не было и ярлыков, назначенных на эту комбинацию. (Если вы не хотите ничего редактировать, просто загрузите этот файл с помощью IDE Arduino)
ОБНОВЛЕНИЕ:
Теперь я использовал свой тест на допуск, чтобы определить лучший допуск для прессовой посадки: от 0 до 0,05 мм. Кажется, что Prusa MK3 печатает очень точно. Если у вас хороший 3DP, просто используйте наименьший допуск, и он подойдет хорошо.
Редактировать/Комментарий
Теперь я добавил версию 4x4 с допуском 0,15 мм и 0,05. 0,15 кажется слишком широким. Надеюсь, 0,05 подойдет.
Поскольку я напечатал только версию с допуском 0,2, было бы здорово, если бы вы сказали мне, насколько хорошо вы печатаете. 0,2 был слишком широким для моего Prusa MK3. 0,15 мм тоже кажется слишком большим, может быть, 0,05? Нулевая терпимость лучше всего работает на моем Prusa MK3. Это должна быть пресс-форма :)
*Также в настоящее время я переделываю программное обеспечение, теперь использую библиотеку HID-Project от Нико.
Если у вас есть вопросы, а еще лучше конструктивная критика, оставьте комментарий или напишите мне :)
