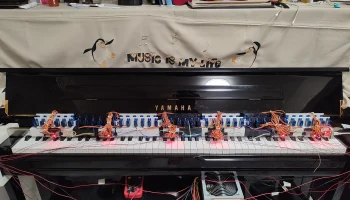

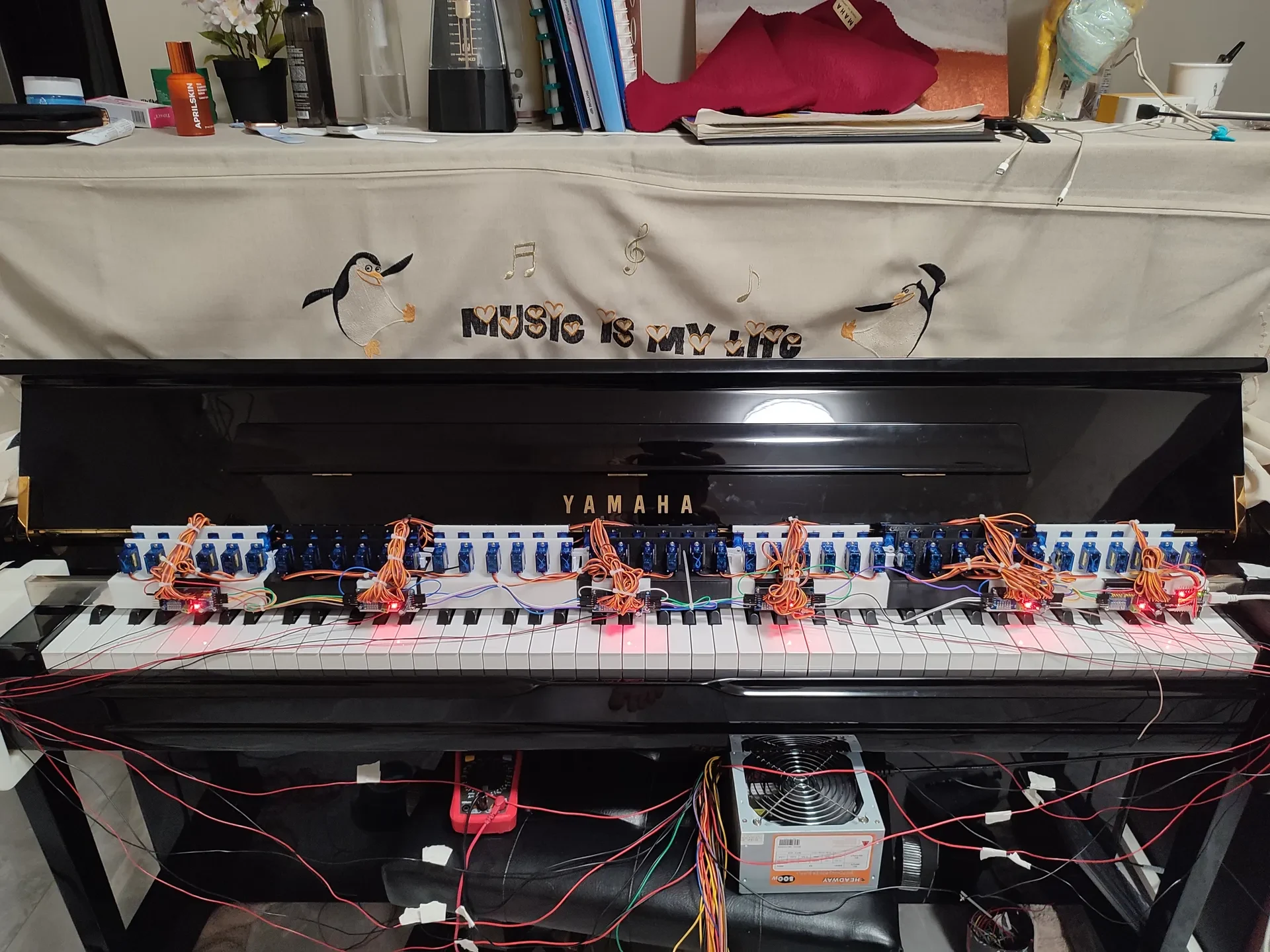

MelodyMaster 3000 - Техно фортепиано

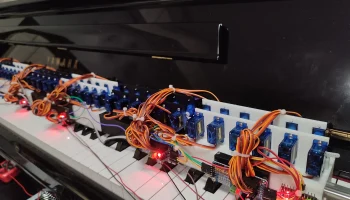

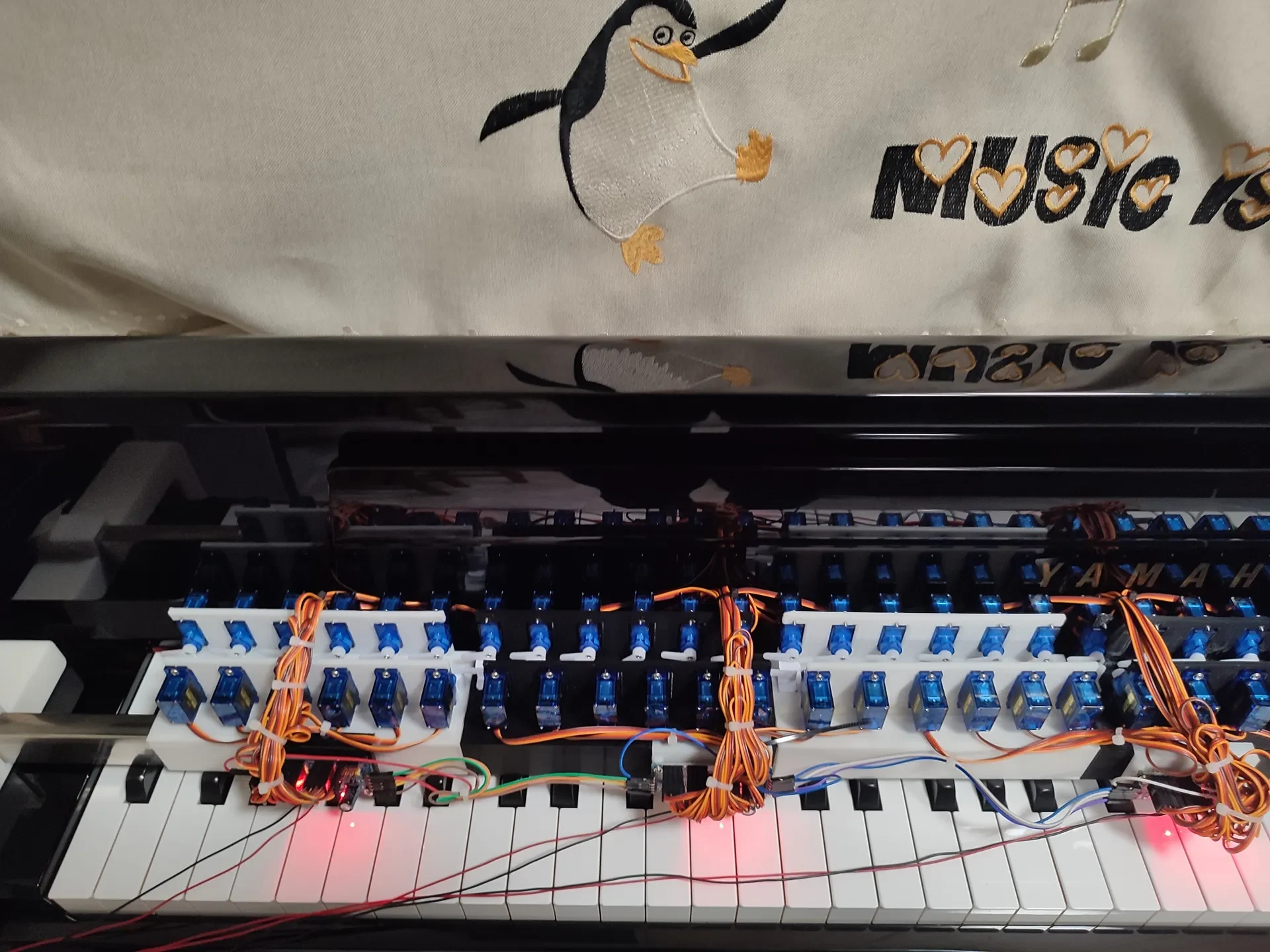

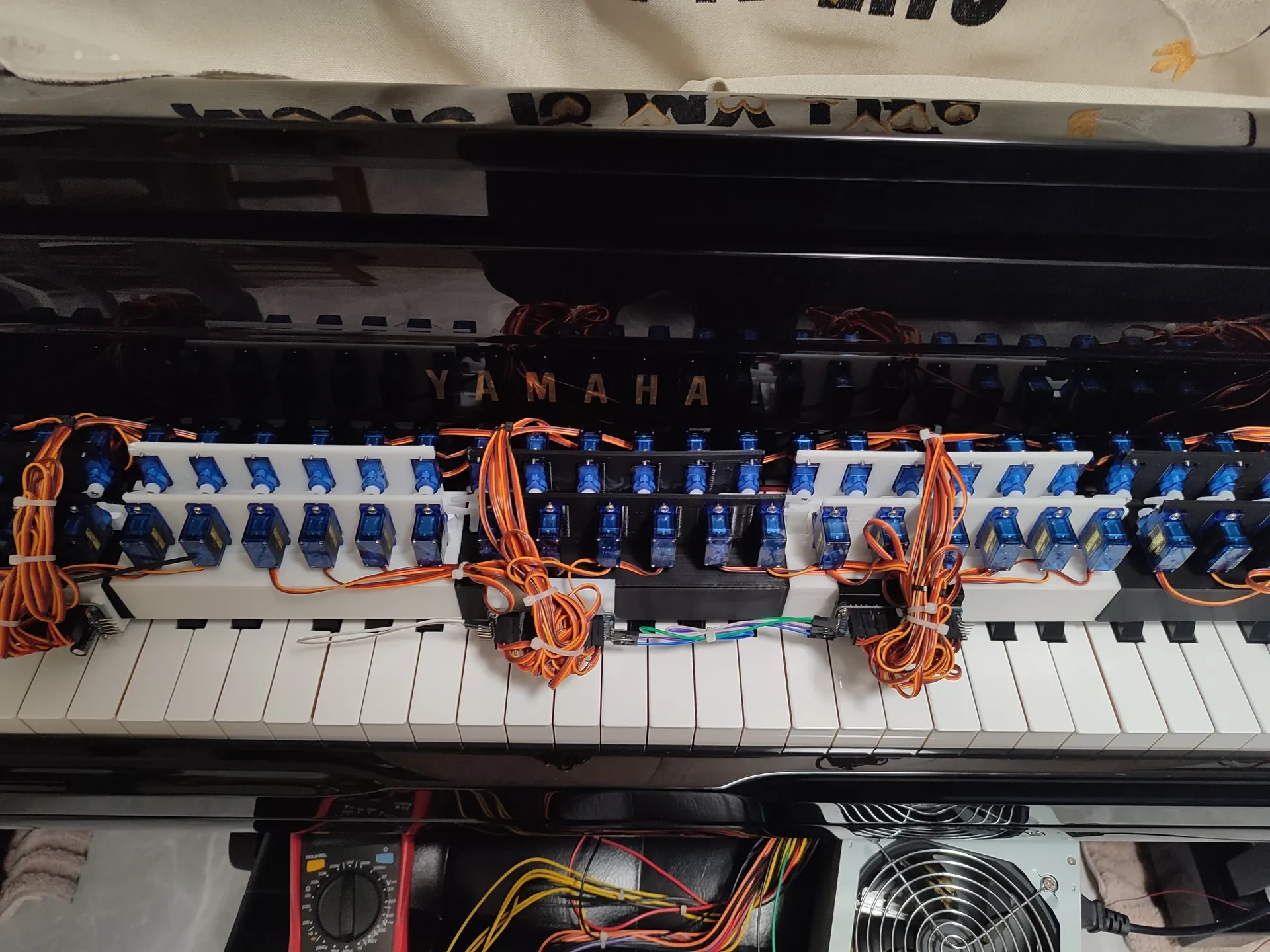

Представляем MelodyMaster 3000, ультрасовременный музыкальный инструмент, сочетающий в себе вневременную элегантность фортепиано с точностью серводвигателей и универсальностью MIDI-технологии. MelodyMaster 3000 — это поистине инновационное творение, созданное для того, чтобы подарить любителям музыки и исполнителям уникальный и захватывающий опыт игры.
MIDI-возможности инструмента — вот что действительно выделяет его среди других.
Каждое нажатие клав��ши выполняется с поразительной точностью, точно воссоздавая динамику и тонкости оригинальной композиции.
Инструмент предлагает ряд возможностей настройки в соответствии с индивидуальными предпочтениями и стилями игры. Музыканты могут регулировать чувствительность клавиш, силу серводвигателей и даже скорость воспроизведения. Этот уровень контроля позволяет глубоко индивидуально и выразительно интерпретировать MIDI-файлы, делая каждое исполнение уникальным шедевро��.
Демо
Список запчастей
— Стандартные компоненты
84 — Серводвигатели SG90
6 — ШИМ-драйвер PCA9685
1 — Ардуино Микро
— Печатные детали
2 — Зажимной рычаг
2 — Винт
7 — Блок
35 — Короткие колышки
49 — Длинные колышки
6 — держатель PCA9685
1 — Микродержатель Arduino
Печать
Сопло 0,4 мм
Ширина линии 0,45 мм
Высота слоя 0,2 мм
3 стены
6 верхних/нижних слоев
нет поддержки, кроме октавного блока (см. ниже)
Юбка или поля
Инструкции по печати октавного блока
Поддерживается только блок октав. Только на неподдерживаемых концах. Пусть остальные мостят.
Нет поддержки отверстия.

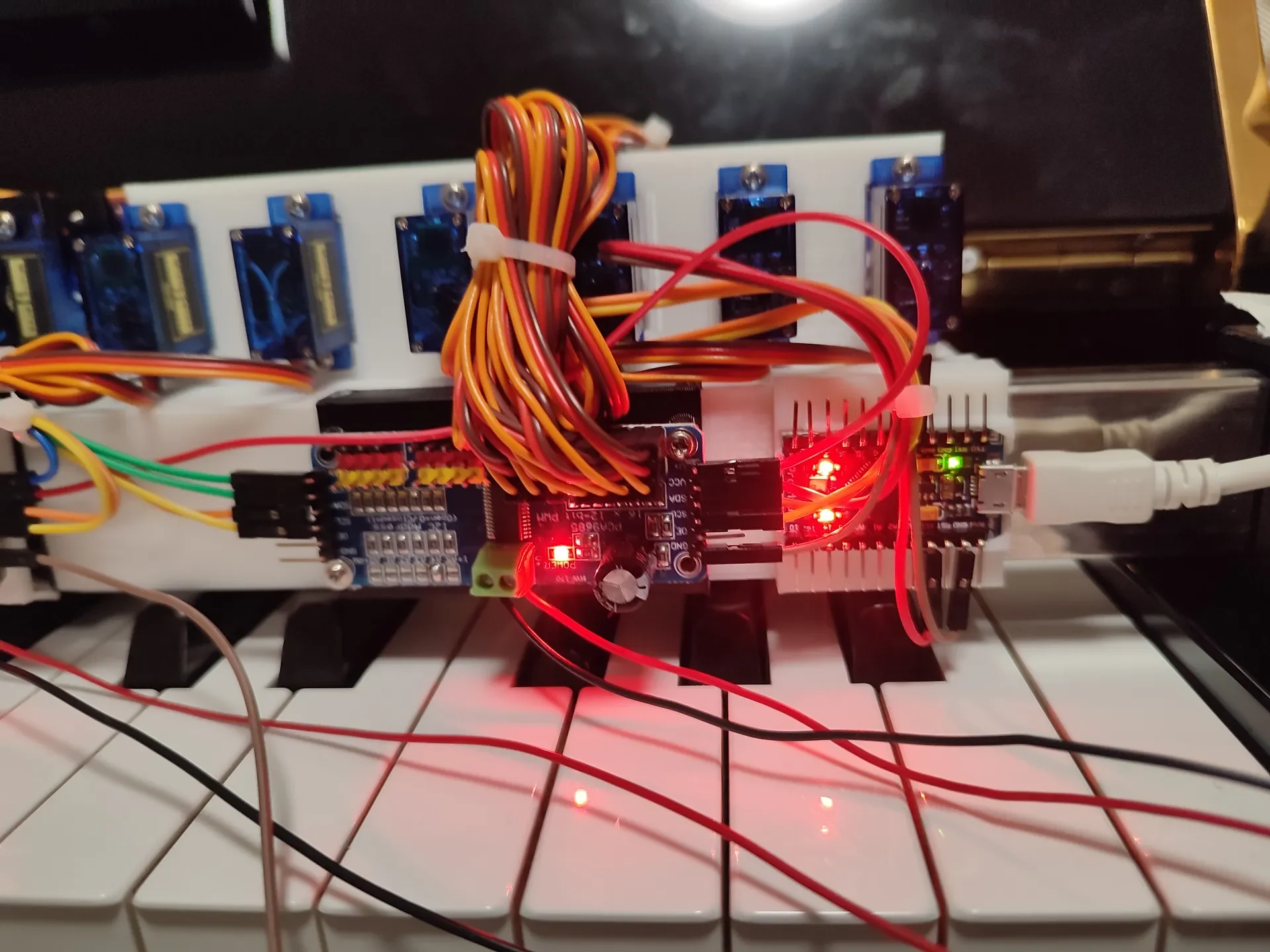

Электроника
Припаяйте штыревые разъемы под углом 90 градусов к Arduino Micro и PCA9685.

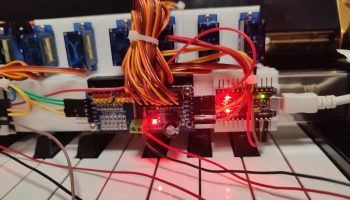

Закрепите Arduino Micro на держателе. PCA9685 необходимо крепить с помощью винтов.
Ардуино на PCA9685.
ВКК — ВКК
ВКК — В+
Земля — Земля
SDA — контакт 2
SCL — контак�� 3
Калибровка сервопривода
Сервопроводка.
Красный — ВКК
Коричневый — земля
Оранжевый — контакт 2
Загрузите «Servo_cal.ino».
Затем подключите серводвигатель.
Прикрепите короткий звуковой сигнал сервопривода.
Прикрутите рычаг на место.
Сборка
Более длинный колышек для белых клавиш.
Укороченный штифт для черных клавиш.

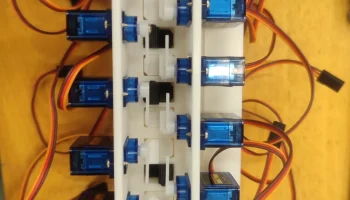

Колышки вставлены в блок. Обратите внимание на ориентацию блока.

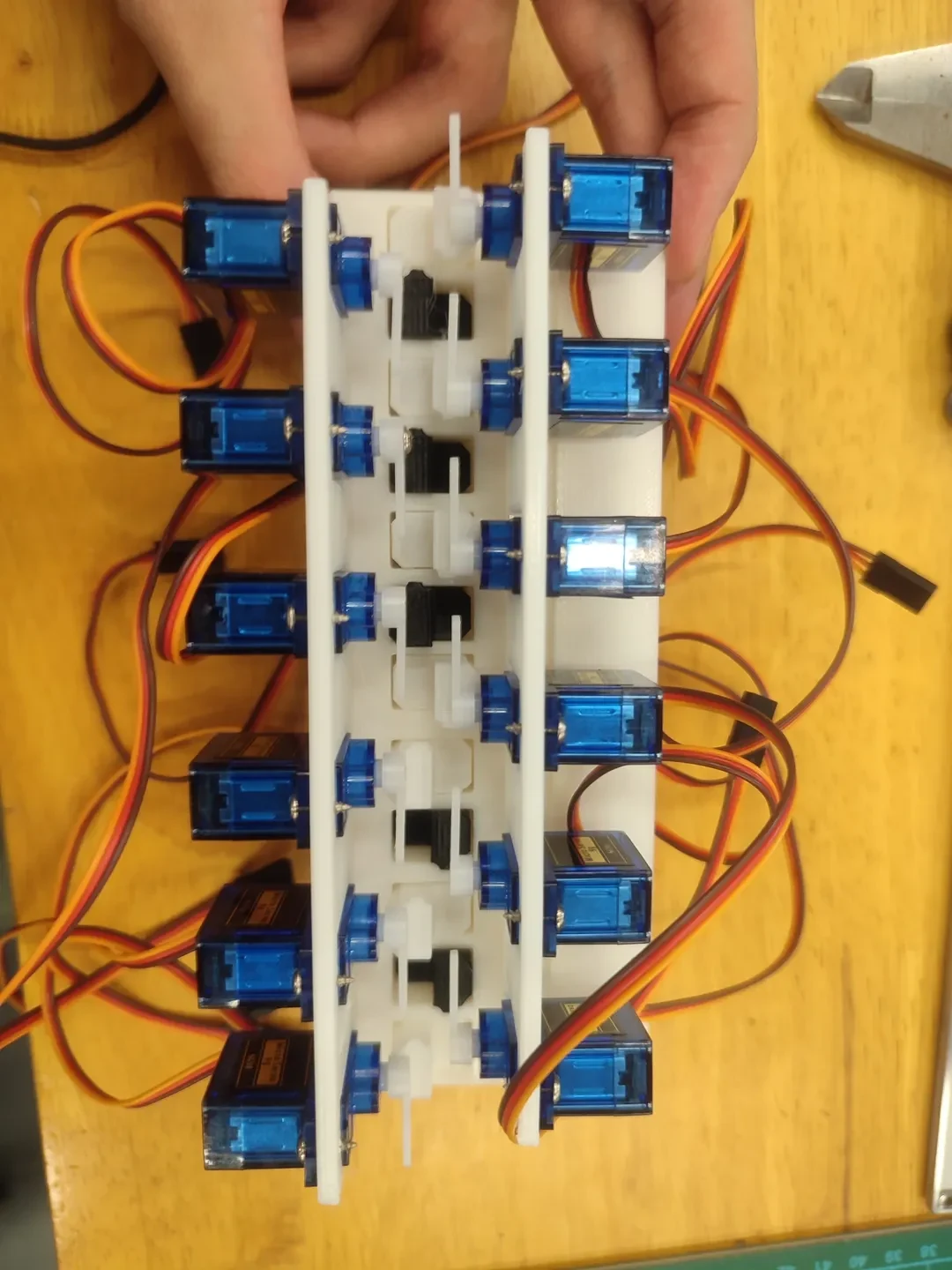

Прикрепите сервоприводы к блоку октав с помощью 2 винтов.

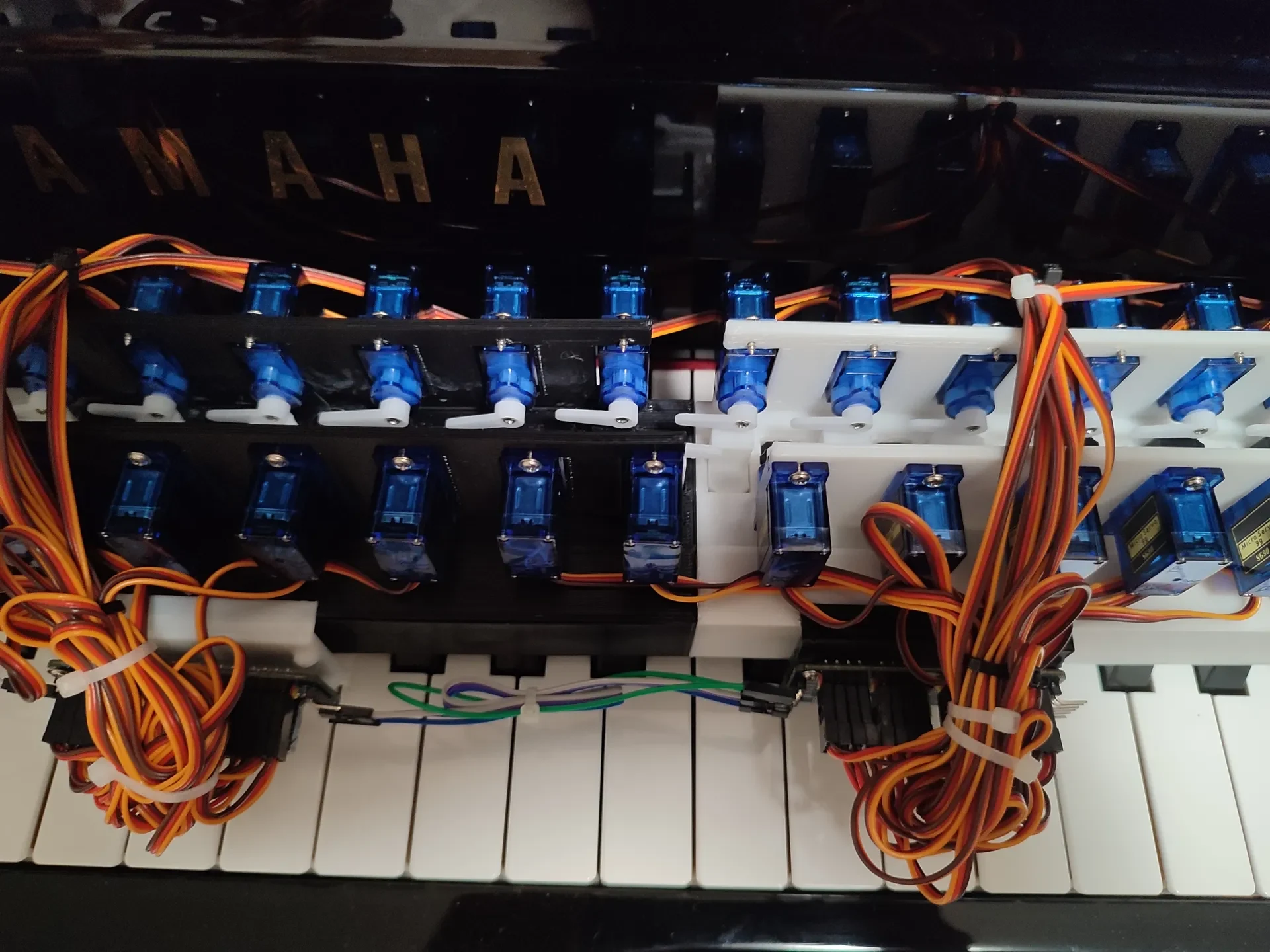

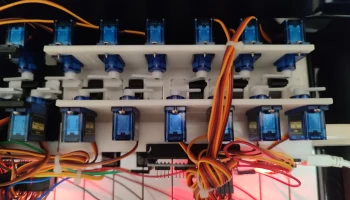

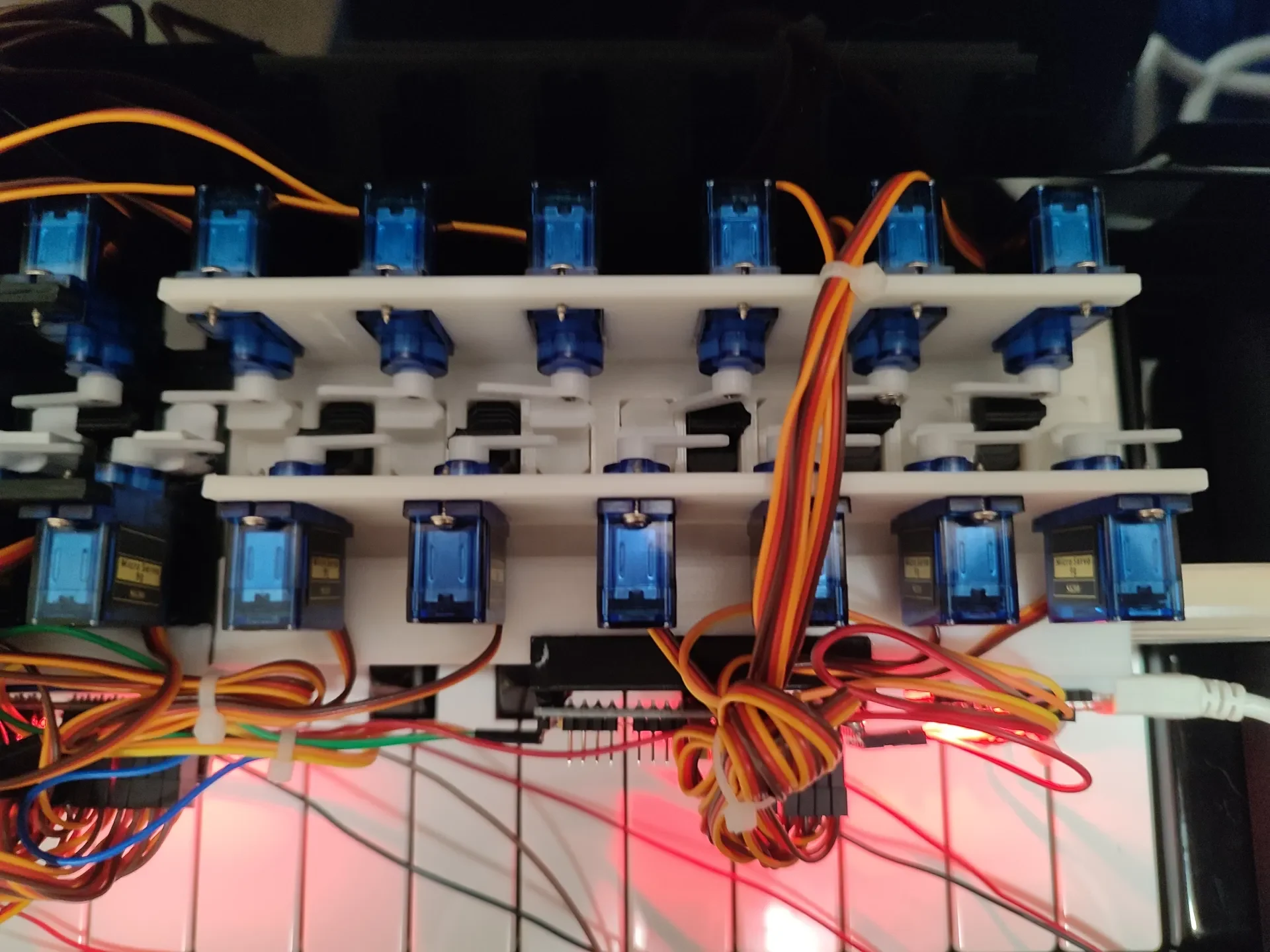

Готовый октавный блок.
