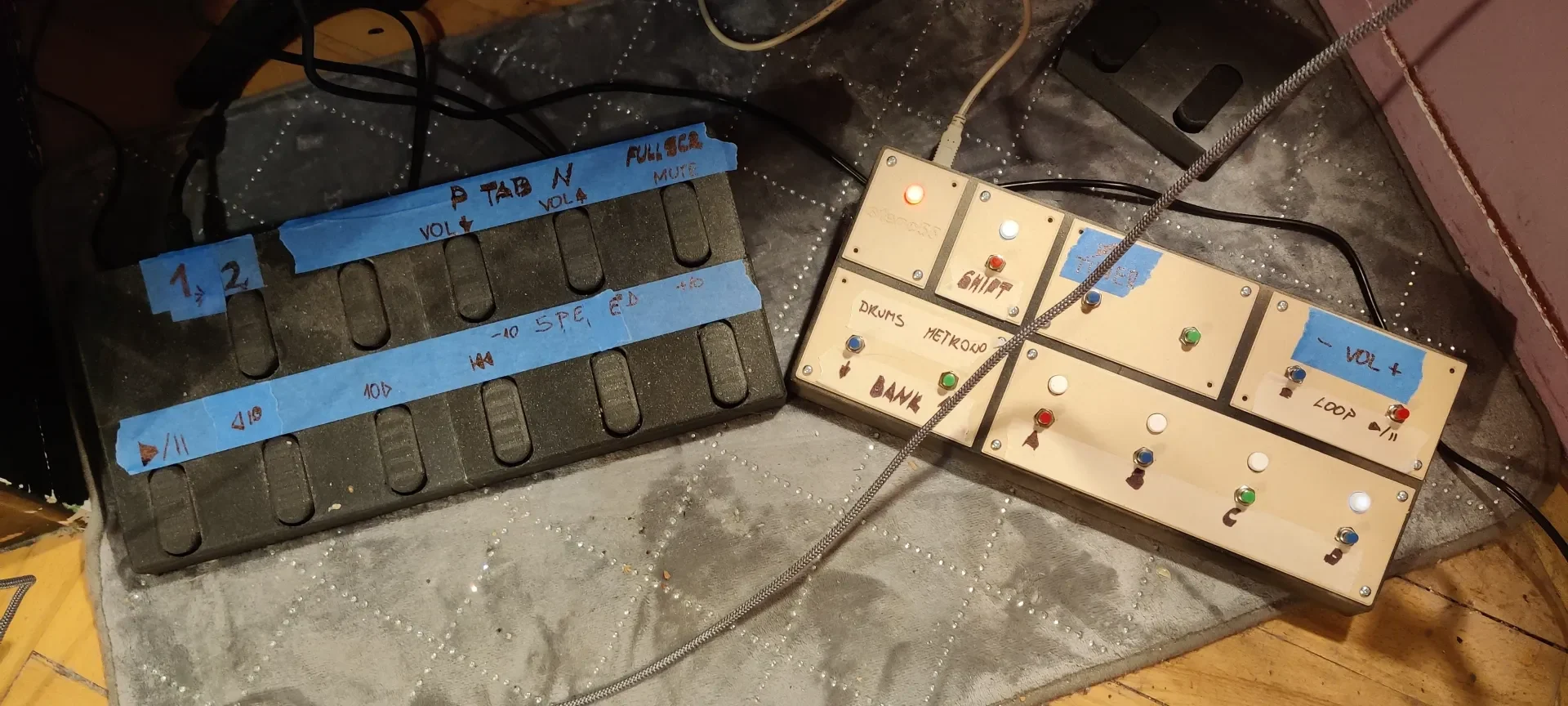

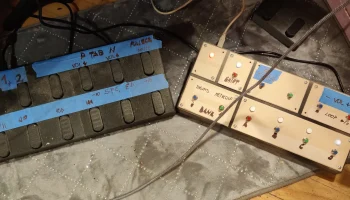

Гитарная педаль

MIDI-контроллер для программного обеспечения гитарных эффектов. Я использую его с ToneLib GFX на старом планшете с Windows. USB-соединение.

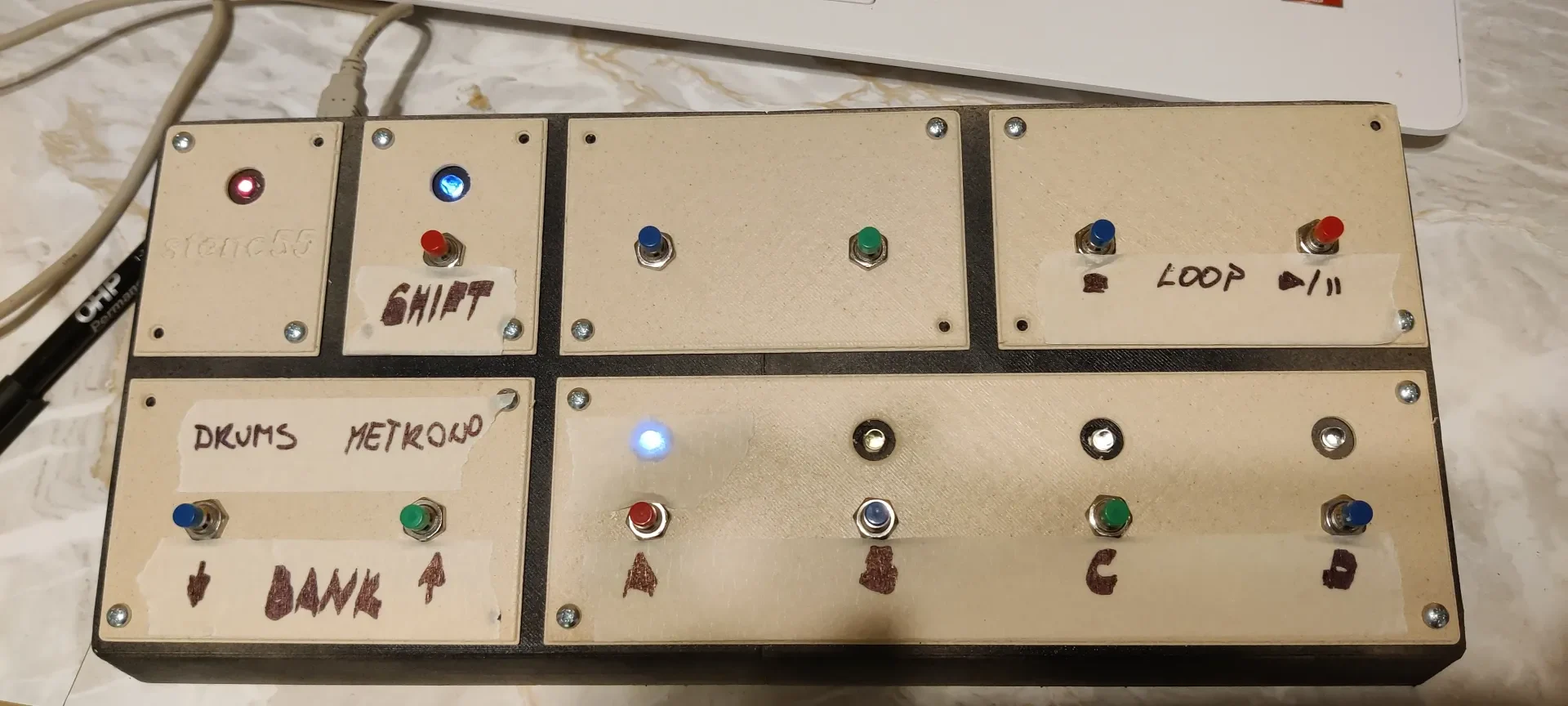

Имеет 10 (эффективных 20) переключателей, переключатель 11 выполняет функцию «переключения».

Используются переключатели диаметром 7 мм, если у вас они большего размера, просто просверлите крышки.

Светодиоды 1 мощность, 1 состояние переключения, 4 пресета в банке. Когда вы меняете банк, всегда горит 1-й светодиод (именно так работает ToneLib: при смене банка выбирается первый пресет в банке). Светодиоды диаметром 3 мм. Можно использовать чехлы для светодиодов, для меня незакрытые были слишком яркими.

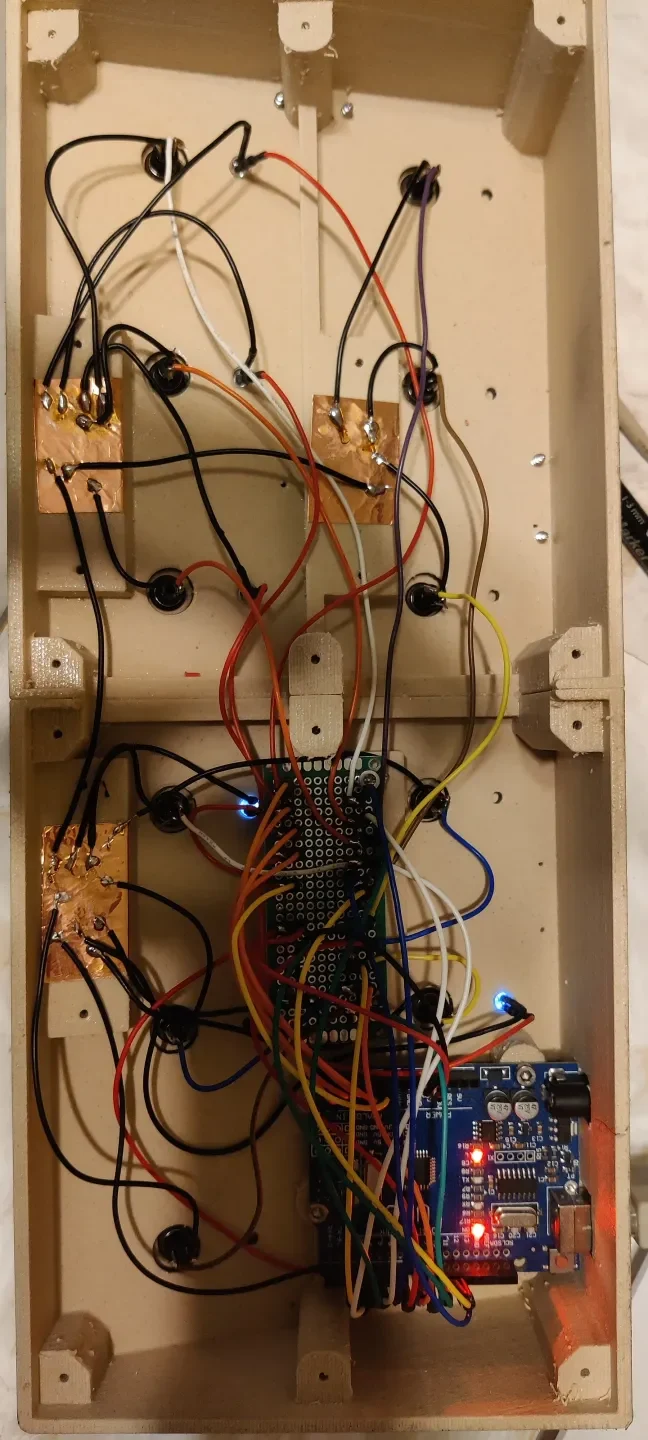

В качестве контроллера использовал Arduino Uno. Весь код включен в .rar.

Дополнительное программное обеспечение для Windows: Требуется Hairless MIDI и LoopMIDI.

Используемые винты: M3 различной длины и шурупы fi3x8 для крышек.

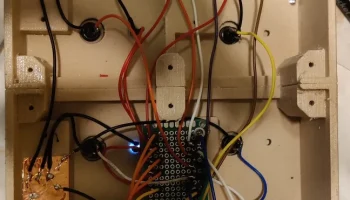

Одна универсальная плата для облегчения пайки.

Базовый код написан NotesAndVolts, https://www.notesandvolts.com/2016/04/arduino-midi-controller-buttons.html Я адаптировал его под свои требования.
