Аниматронный глазной контроллер - размер для широкой публ...

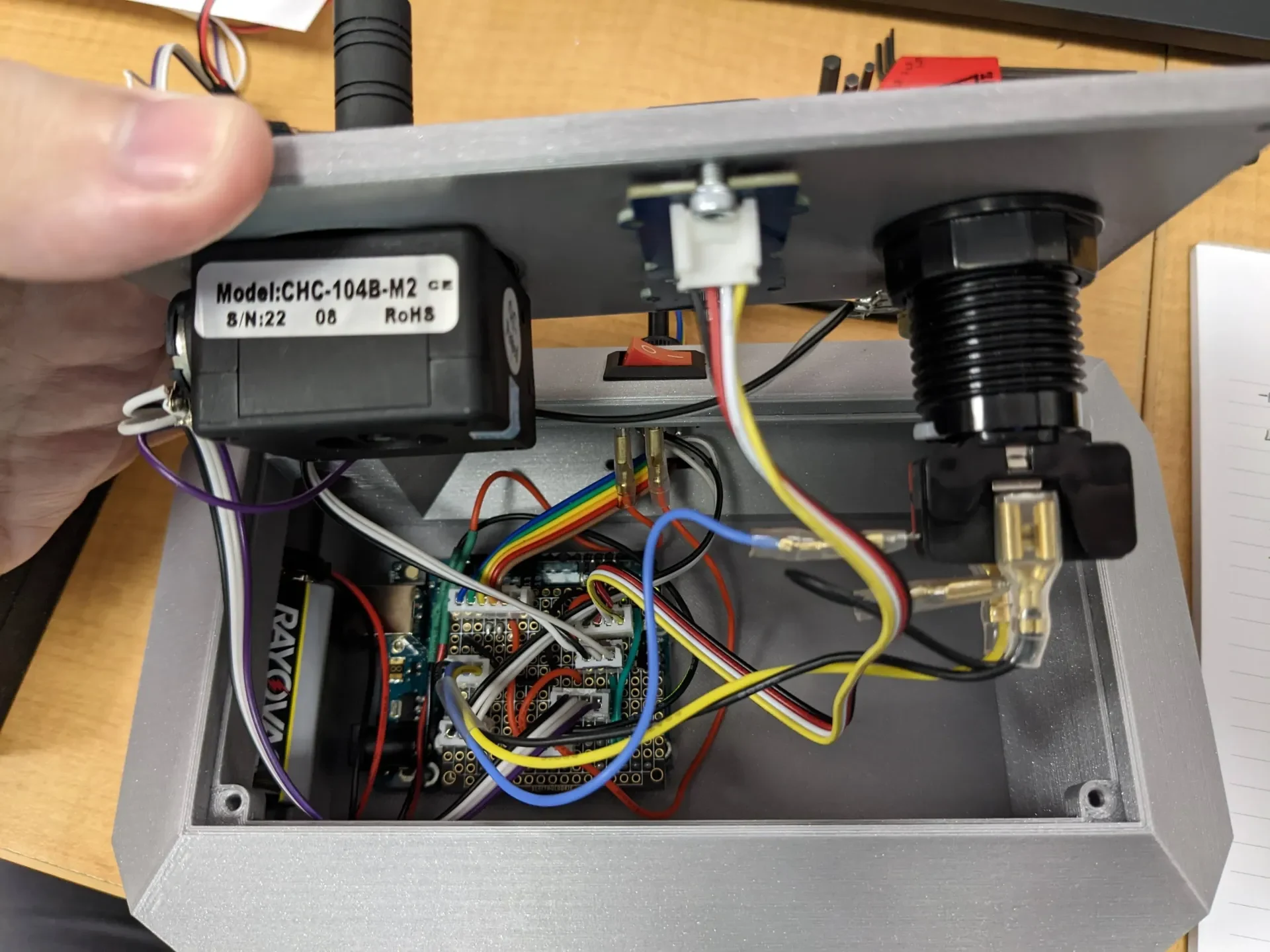

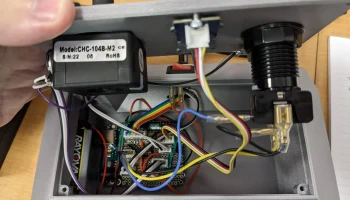

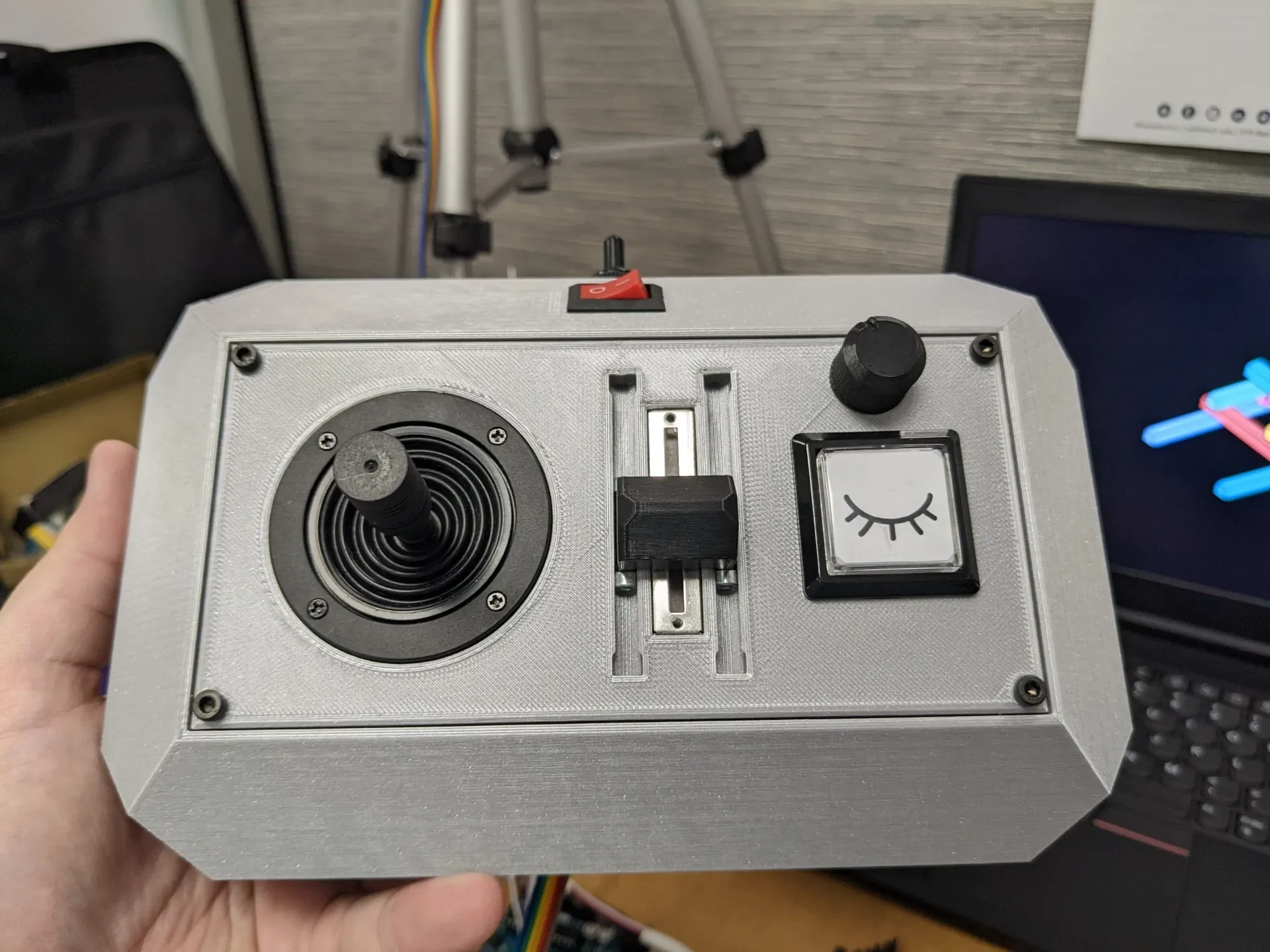

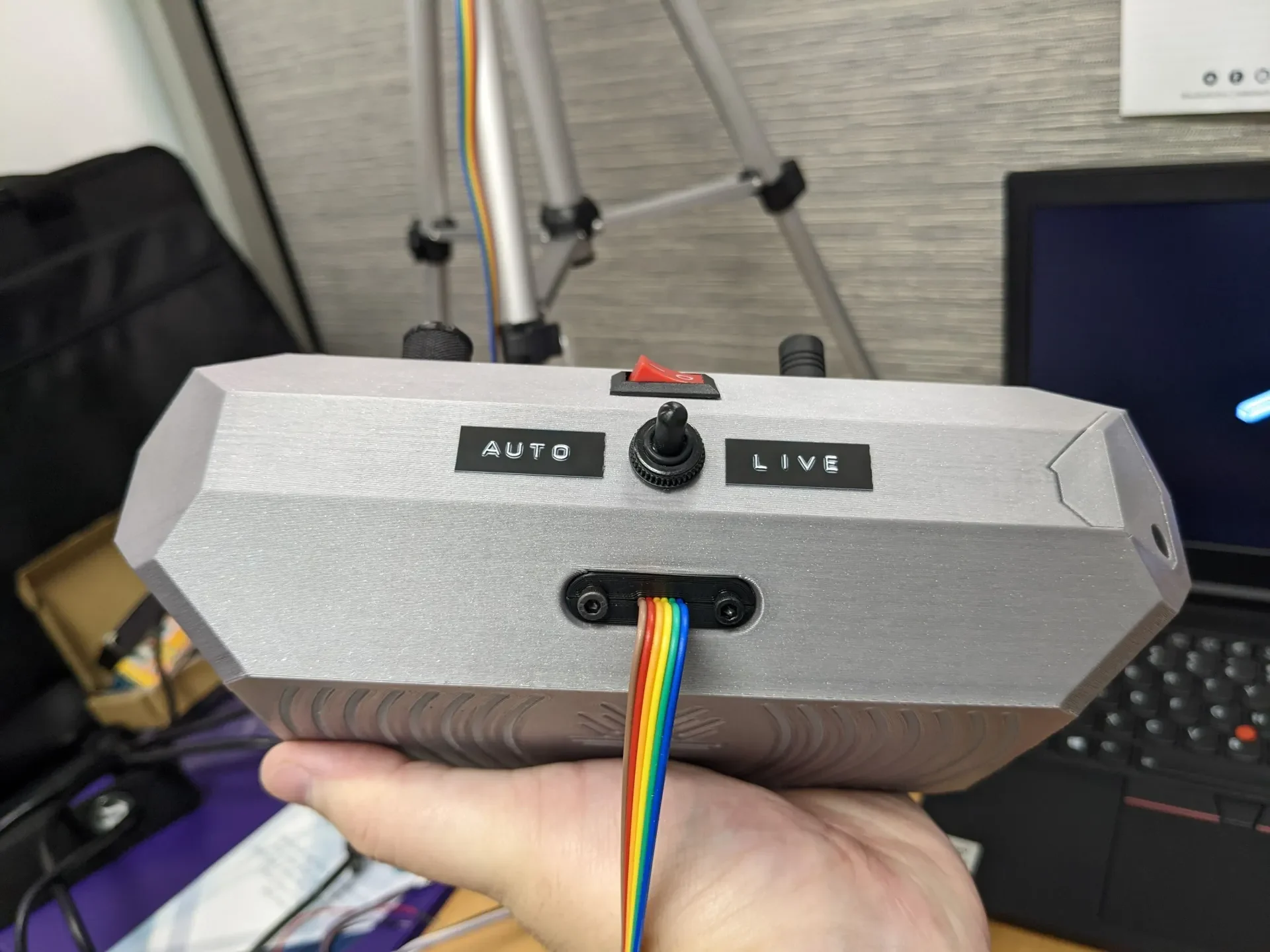

Этот контроллер был разработан, чтобы позволить гостям и широкой публике управлять аниматронным глазом во время дня открытых дверей. Он полностью включает в себя Arduino Uno и 9-вольтовую батарею, а к аниматронику подключается один ленточный кабель.

Более подробную информацию об аниматронике и проекте можно найти ЗДЕСЬ.

Я не очень рекомендую копировать этот проект в точности так, как он был построен для конкретных частей, которые уже присутствовали в то время, но вы можете это сделать или изменить констр��кцию в соответствии с вашими потребностями. Включен архив Fusion 360. Все детали печатаются без вспомогательного материала.

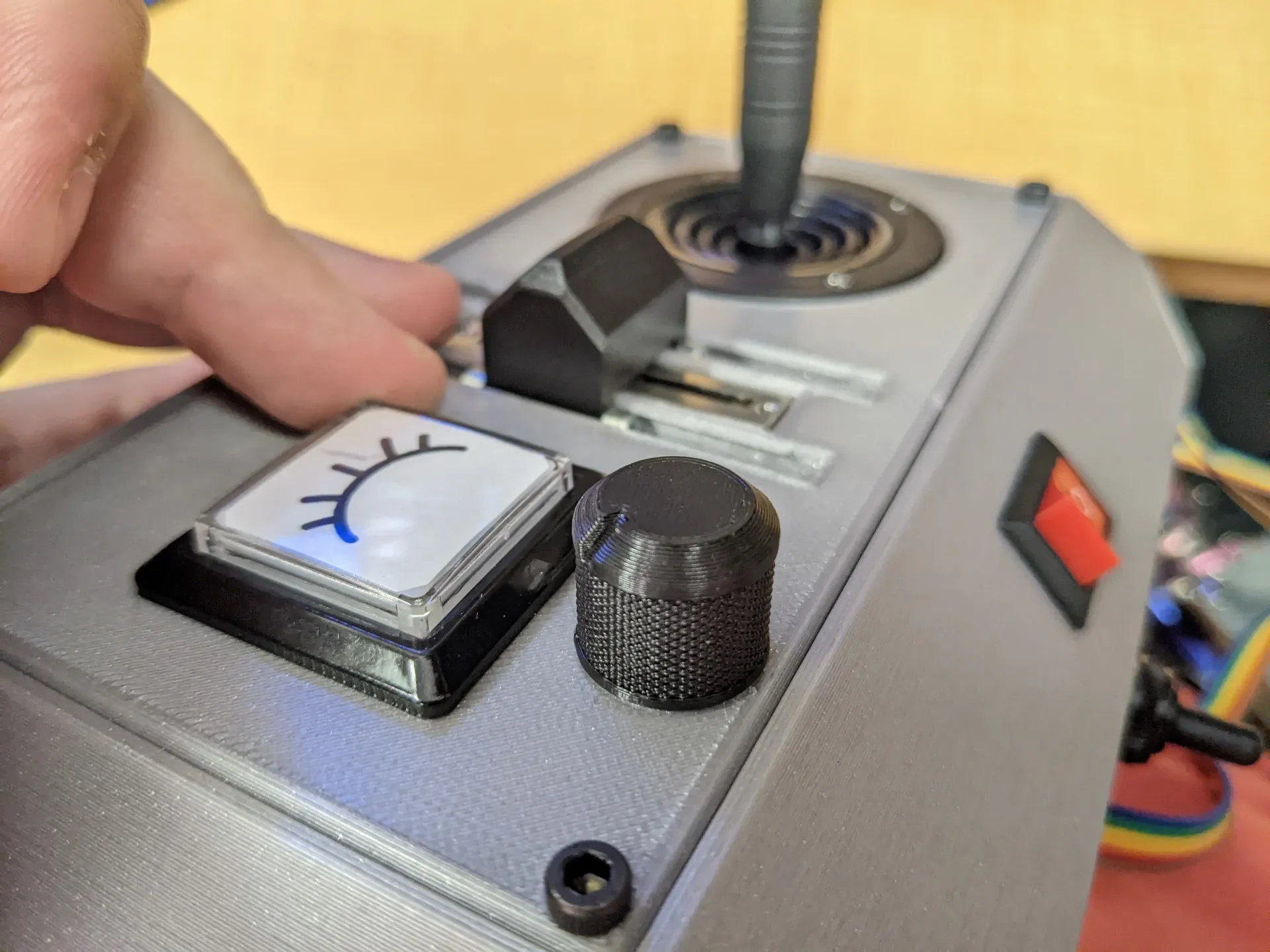

Этот дизайн представляет собой аккуратный дизайн слайдера, над которым я работал. Обязательно используйте гладкие болты М3, подобные тем, что есть в наборах Prusa, а не болты с накаткой. Вам также необходимо будет з��менить резистор в светодиоде аркадной кнопки на 68 Ом, если вы планируете использовать его с напряжением 5 В, как это сделал я.

Используемые детали:

Ардуино Уно
Джойстик Потенциометр
Ползунковый потенциометр Grove
Квадратная аркадная кнопка 33 мм
Потенциометр 10k для монтажа на панели
Выключатель питания
3-позиционный тумблер мгновенного действия

Эта печатная часть также использовалась в этом проекте:

Рифленая ручка
