Носимые MIDI-пэды и контроллер барабанов............

Вам когда-нибудь хотелось постучать по предмету одежды и услышать звуки барабанов? Скорее всего, ответ — нет, но разве это не звучит весело?

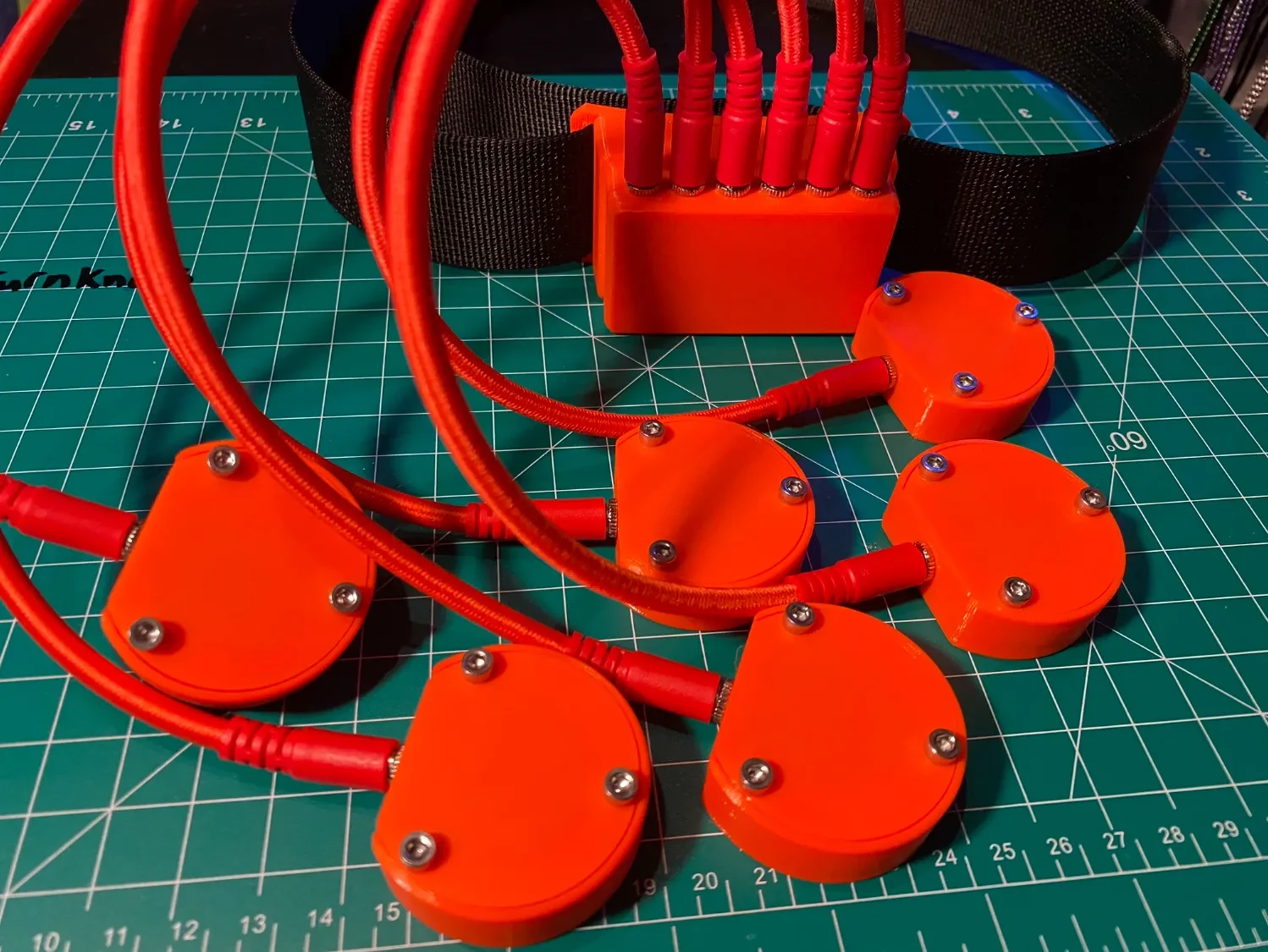

Первоначально я создал этот дизайн с намерением добавить подушечки барабанов к джинсам, но пьезошайбы можно было прикрепить практически к любому предмету одежды или куску ткани. Для моего приложения я подключил 6 пьезодатчиков к плате Arduino, расположенной в электронном корпусе, который действует как пряжка ремня. Печатные пьезошайбы и коробка с пряжкой рассчитаны на установку аудиоразъемов 3,5 мм, поэтому все можно подключить с помощью стандартных патч-кабелей 3,5 мм.

Файлы для печати представляют собой всего лишь корпуса, поэтому требуются дополнительные провода и компоненты.

Для сборки каждой пьезошайбы вам понадобится:

1x PiezoPuckBody.stl

1x PiezoPuckLid.stl

1x PiezoPuckHoop.stl

1x 27 мм пьезоэлектрический датчик

1x 5,1 В стабилитрон

1x резистор 1 МОм

1 аудиоразъем 3,5 мм

6 болтов М3

6 тепловых вставок с резьбой M3

Для сборки коробочки-пряжки вам понадобится:

1x BuckleBoxBody.stl

1x BuckleBoxLid.stl

1x Ардуино Нано

6 аудиоразъемов 3,5 мм

4 болта М3

4x термовставки с резьбой M3

Благодаря этой конструкции с использованием пьезоэлектрических датчиков и Arduino эта концепция не ограничивается только MIDI-приложениями. Пьезодатчики, прикрепленные к одежде с помощью носимого Arduino, я уверен, что их можно использовать для управ��ения чем-то еще новым или не стесняйтесь менять дизайн, чтобы он лучше соответствовал вашему проекту.

Более подробную информацию об этом проекте и подробную инструкцию по сборке можно посмотреть в этом видео:

Схемы и код Arduino можно найти здесь: https://github.com/iturnknobs/MIDIclothes.
