Контроллер видеоигры UFO 50

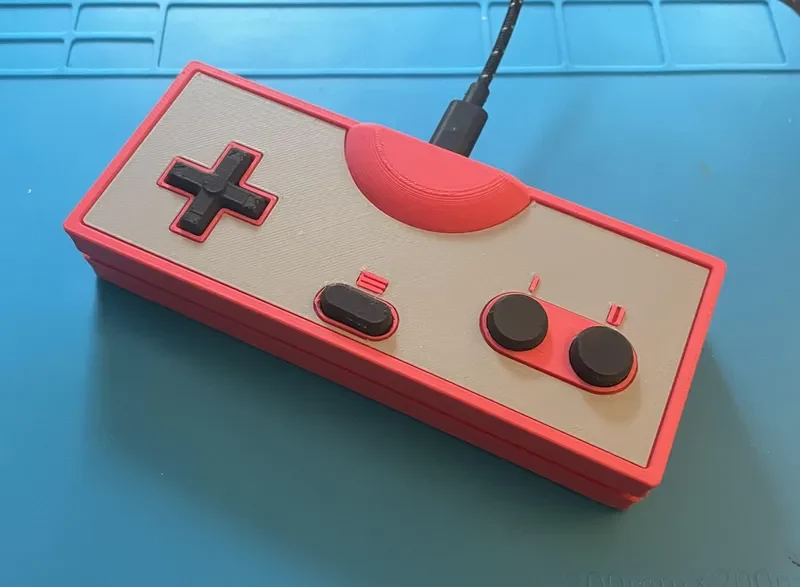

Я хотел изучить KiCad, поэтому сделал этот контроллер в стиле SNES в стиле контроллера с первого экрана UFO 50. Он работает на Arduino Pro Micro и использует только детали, напечатанные на 3D-принтере, для корпуса и кнопок. Он использует 7 тактильных переключателей 6x6 и чрезвычайно простую печатную плату для всего остального.

Все соединяется с трением, а в кнопках используются странные маленькие пружины. Не уверен насчет долговечности пружин, но это был лучший способ сделать кнопки тактильными.

У меня нет AMS или чего-то еще, поэтому, чтобы получить несколько цветов, я сделал верхнюю часть корпуса немного меньше и напечатал лицевую панель немного другого цвета. Если у вас есть принтер для печати нескольких материалов, вы, вероятно, сможете сделать это намного элегантнее!

Печатную плату можно заказать здесь или скачать герберы и получить их где угодно.

Кнопки довольно плохо печатаются и требуют поддержки из-за маленьких пружин. Будьте осторожны, снимая их с рабочей пластины и снимая опоры. Поддерживаемые детали не обязательно должны быть чистыми, поскольку после сборки они скрыты корпусом.

Код Arduino использует библиотеку Xinput, для программирования которой требуется несколько дополнительных шагов — информацию об этом можно найти здесь.

Материалы, которые я использовал:

PolyTerra PLA Rose (для верхней и нижней частей)

PolyTerra PLA Charcoal Black (для пуговиц)

Creality Hyper PLA Grey (для лицевой панели)
