Pop'n Music Controller, многоцветный, полноразмерный........

Контроллер был полностью напечатан с помощью всего одного экструдера с шагом 0,20 на принтере Prusa MK4S.

Для многоцветной печати я использовал этот урок: Многоцветная печать с помощью одного хотэнда — RepRap

Конечно, вы также можете распечатать его в моноцвете, если вам нравится структура.

Советы:

Многоцветные детали предназначены для печати с толщиной 0,2 и занимают первые два слоя.

Чтобы получить яркие цвета из третьего слоя синего цвета, используйте белый цвет.

«Боковые» части необходимо печатать лежа с опорой.

Отличия от одноцветной версии:

точное расстояние между вертикальными клавишами.
Больше места для подключения кабелей.
Больше места для подключения светодиодных кабелей.
Детали меньшего размера, которые легче печатать.

Модель состоит из следующих частей:

1 (5 цветов)
2 (5 цветов)
3 (5 цветов)
4 (6 цветов)
5 (5 цветов)
6 (6 цветов)
7 (6 цветов)
8 (5 цветов)
9 (5 цветов)
H (принт 10 шт.)
центр а (2 шт. печать)
центр б
угол a (принт 2 шт.)
угол b (принт 2 шт.)
сторона а
сторона б
сторона c (принт 2 шт.)
сторона d (2 шт., печать)
сторона e (2 шт., печать)
нижняя часть a (принт 4 шт.)
нижняя часть b (принт 2 шт.)

Вам также потребуется:

1 x Arduino Leonardo или универсальный контроллер с нулевой задержкой
1 х кабель «папа» к Micro USB
1 разъем типа D
1 х USB-кабель типа A/папа-A/папа
9 х 10 см (4 дюйма) Аркадная нижняя часть (2 белых, 2 желтых, 2 зеленых, 2 блестящих, 1 красный)
6,3 мм (0,250 дюйма) Обжимные соединители до L
Обжимные соединители 4,8 мм (0,187 дюйма)
124 винта M3 x 25 мм
100 гаек M3
24 вставки для термофиксации
Провода разных цветов

Инструкции по сборке:

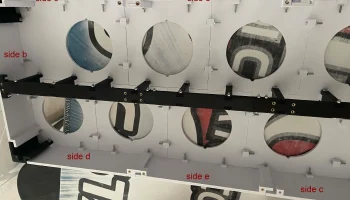

Посмотрите на изображения с указанием, где разместить различные детали.

объединить части 2, 4, 6, 8

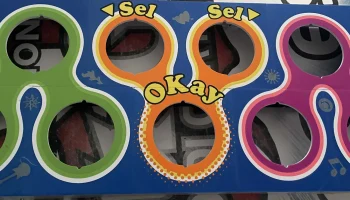

объединить части 1, 3, 5, 7, 9

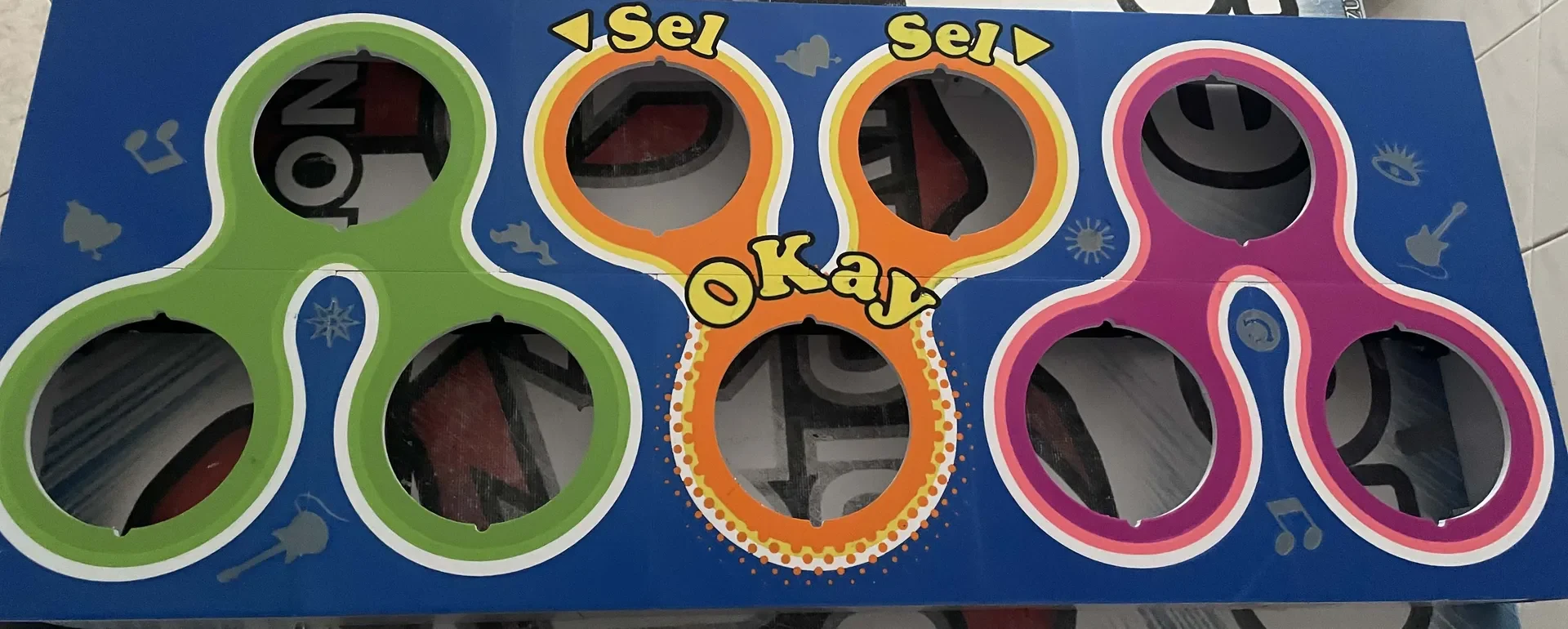

Объедините предыдущие части, используя части H.

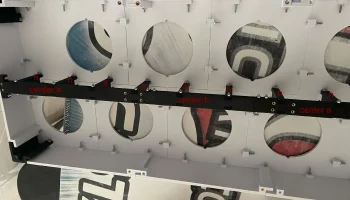

смонтировать центр a и центр b

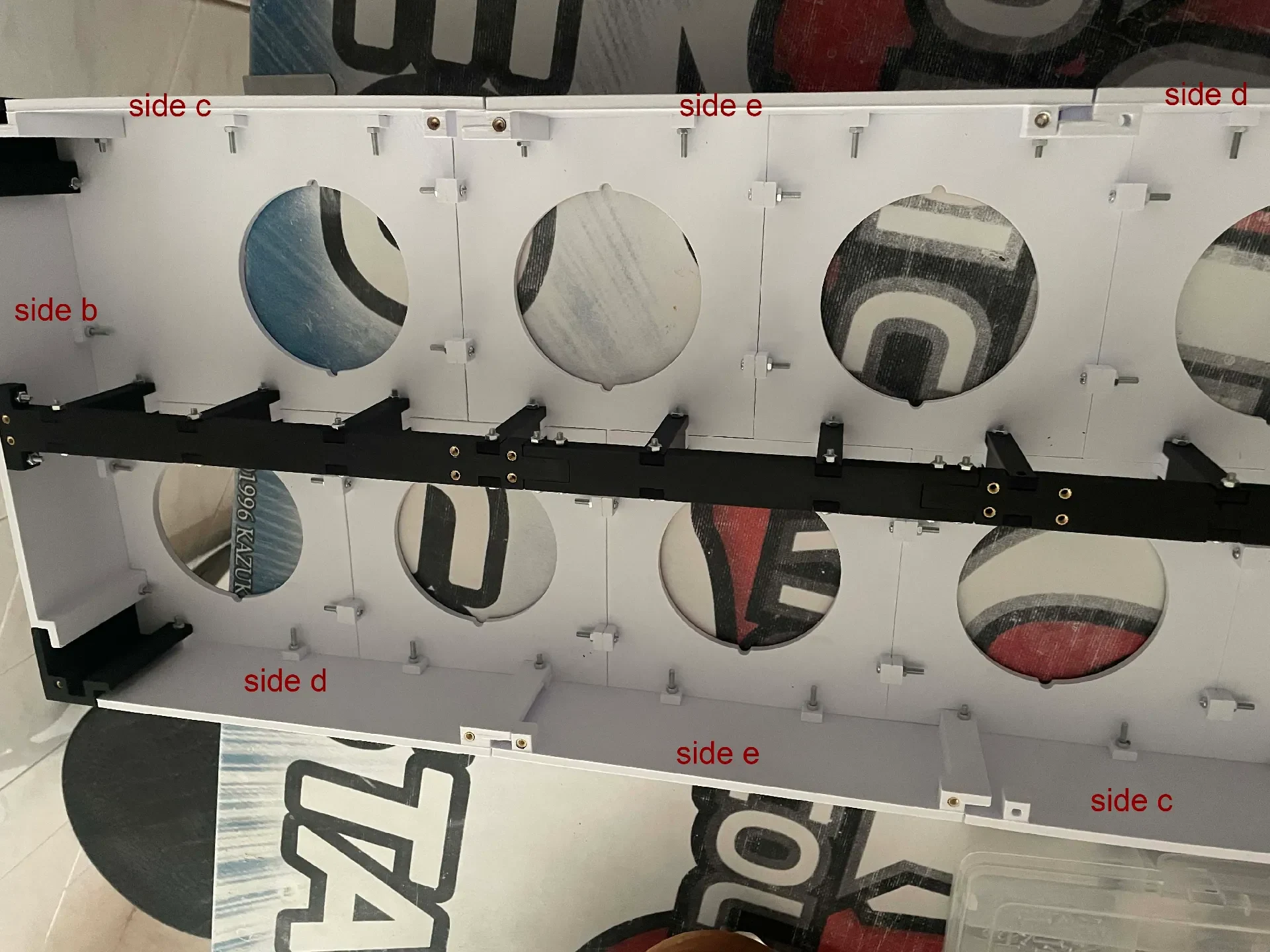

Собираем боковины и углы
Установите вставки для термофиксации

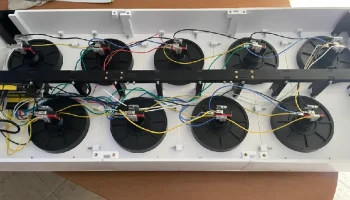

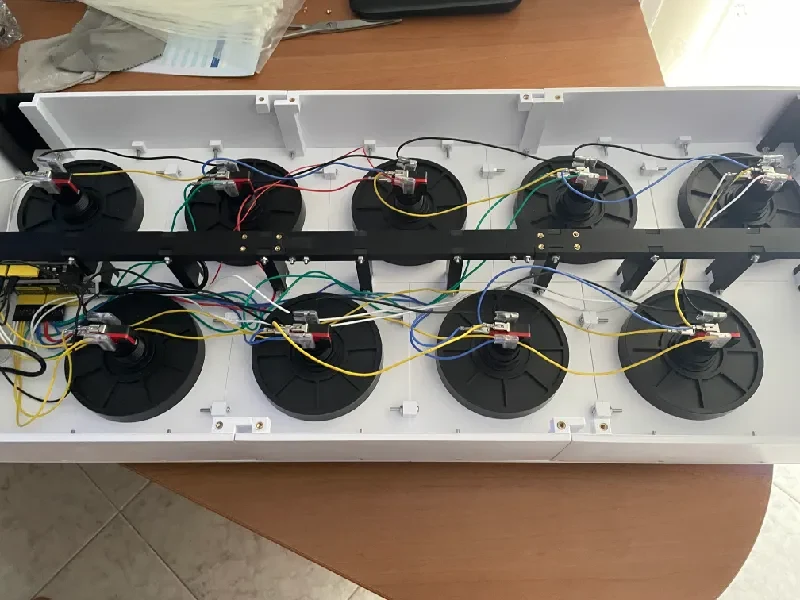

Установите кнопки Arcade и выполните различные подключения.

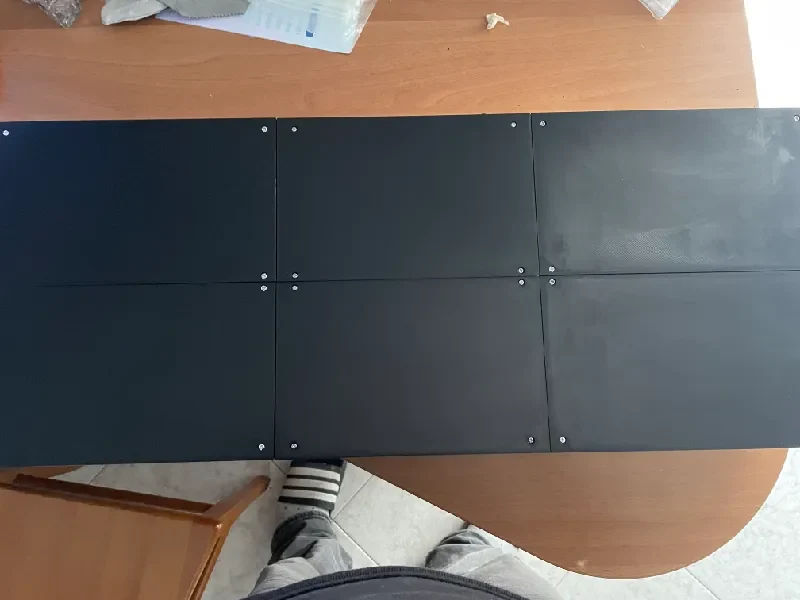

Собираем нижнюю часть

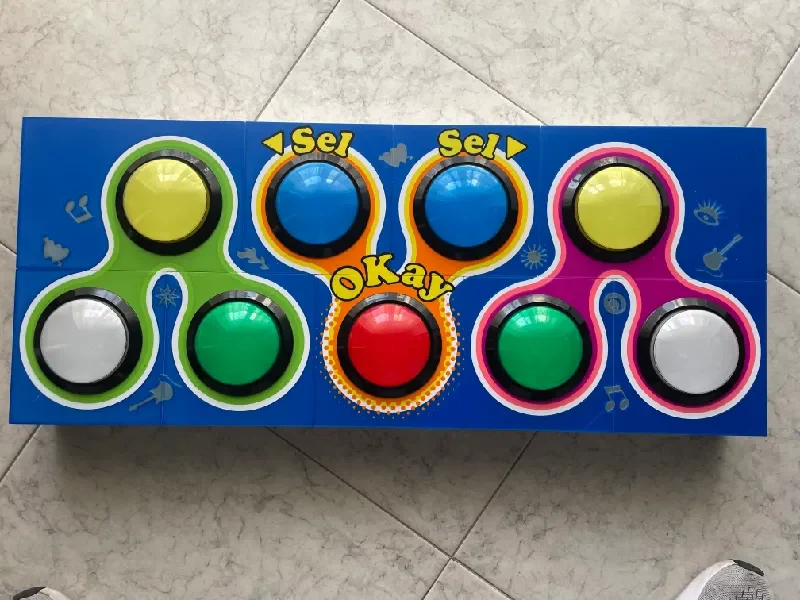

Получайте удовольствие от контроллера Pop'n Music
