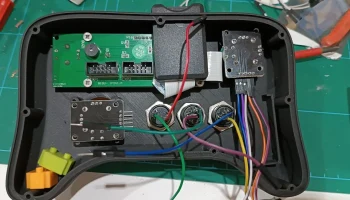

MPCNC Джойстик с экраном
Вот мой взгляд на джойстик MP CNC.

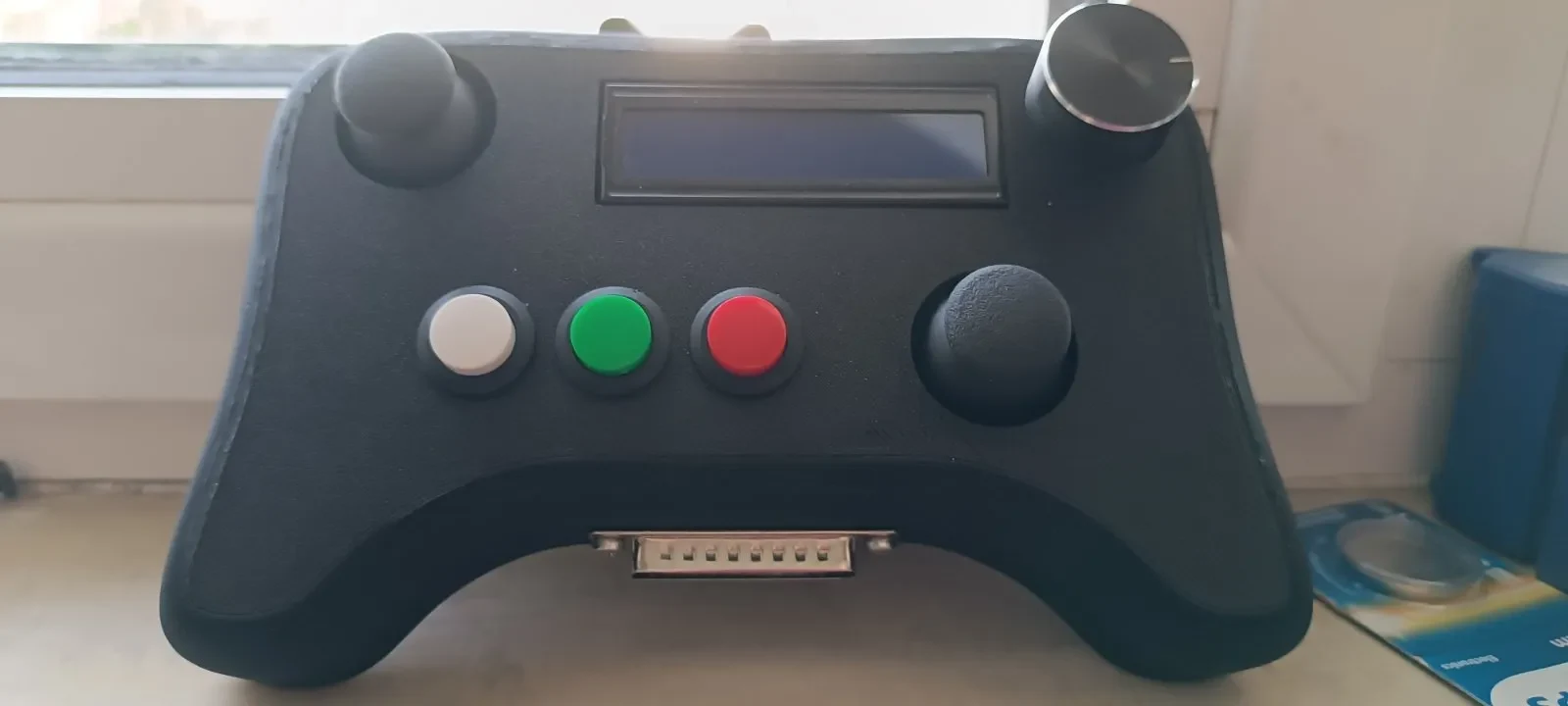

Основные элементы управления X Y Z и скорости с 3 кнопками для возврата в исходное положение и сброса координат.
Используя код с https://www.thingiverse.com/thing:3986022/files.
И подключение к последовательному порту 1 на рампах 1.4
Ардуино нано -> пандусы 1.4
5В -> 5В
земля -> земля
ТХ -> D0
Прием -> D1
Спецификация:
Dsub 25-контактный разъем
Ардуино НАНО
1 адаптер TF-SD- https://www.aliexpress.com/item/1005004130126203.html?spm=a2g0o.productlist.main.4.5cb020d59c1B4U&aem_p4p_detail=2025060403400816480521582496400 00067890&algo_pvid=56594440-8801-4151-a62a-ce174f5d0d58&algo_exp_id=5659 4440-8801-4151-a62a-ce174f5d0d58-3&pdp_ext_f=%7B%22order%22%3A%2227%22%2C %22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21BGN%216.09%215.36%21%21%213.48 %213.06%21%4021038e1e17490336083031304e5e72%2112000028134722764%21море%21 BG%211707607649%21X&curPageLogUid=dQs25327pyCH&utparam-url=scene%3Asearch%7Cquery_from%3A&search_p4p_id=202506040340081648052158249640000067890_4
2 джойстика Arduino https://www.aliexpress.com/item/1005005518220642.html?spm=a2g0o.order_list.order_list_main.273.2db218029QgTXT
3 кнопки мгновенного действия https://www.aliexpress.com/item/1005005546171012.html?spm=a2g0o.order_list.order_list_main.283.2db218029QgTXT
Показать старую репродукцию 1602 года — https://www.google.com/imgres?q=1602%20LCD%20Display%203D%20Printer%20Interface%20module&imgurl=https%3A%2F%2Fwww.3dware.ma%2 Fwp-content%2Fuploads%2F2020%2F12%2F1602-lcd-display-screen-interface-adapte_main-5.jpg&imgrefurl=https%3A%2F%2Fpro.3dware.ma% 2Fproduit%2F1602-lcd-display-screen-interface-adapter-module%2F%3Fadd-to-cart%3D403&docid=xy1Rq_Gxx8eh8M&tbnid=GF-duzxGWrriGM &vet=12ahUKEwjGkrLXydeNAxWTQ_EDHZLhGKwQM3oECBoQAA..i&w=1000&h=1000&hcb=2&itg=1&ved=2ahUKEwjGkrLXydeNAxWTQ_EDHZLhGKwQM3oECBoQAA
