Штабелируемый ящик для хранения 184х184х60мм с вентиляцие...

Мотивация

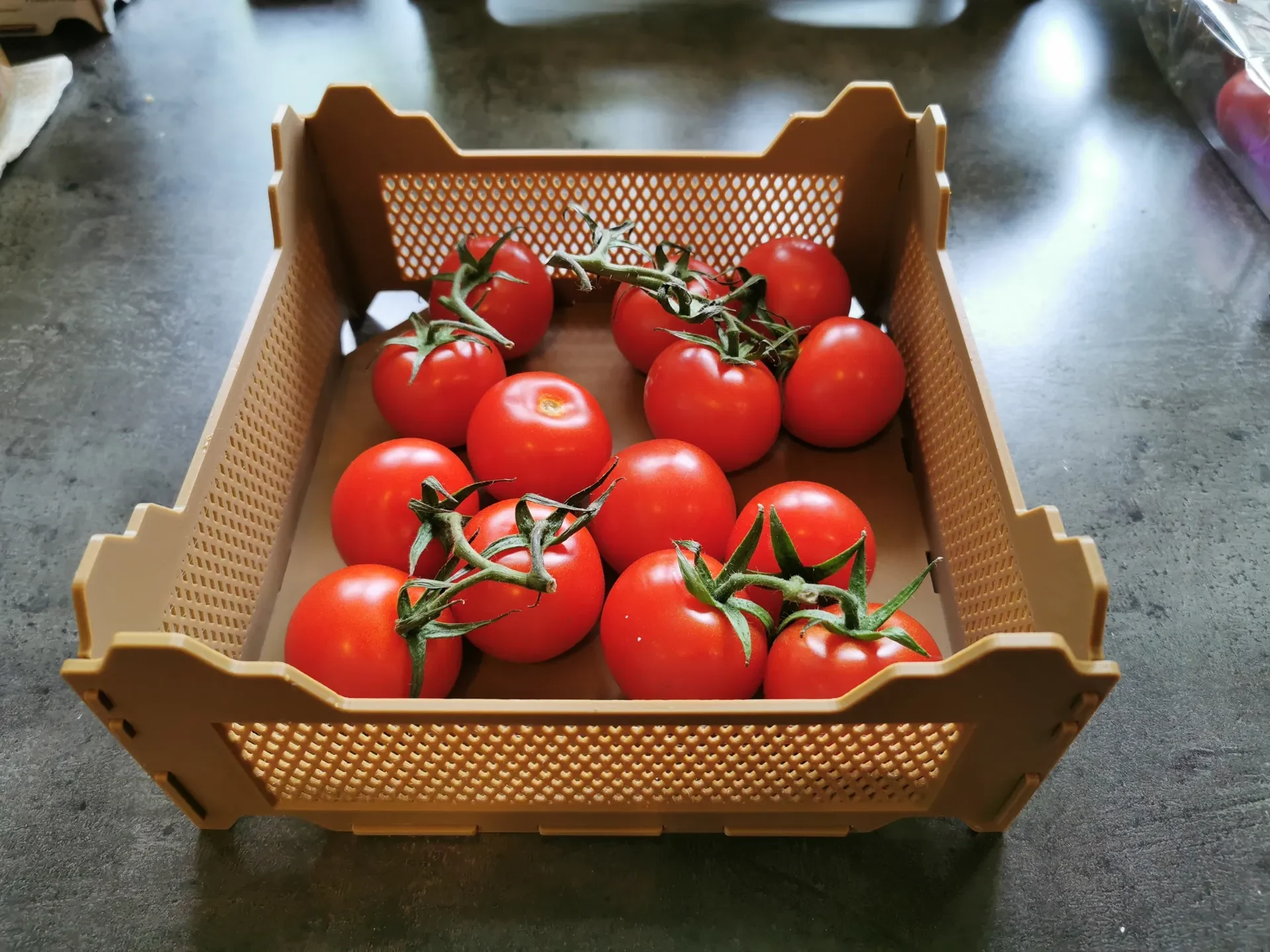

[ящики для хранения томатов]
Во время отпуска во Франции я купил фрукты в красивых штабелируемых деревянных ящиках, которые теперь использую для дозревания помидоров на подоконнике.
Поскольку коробки можно штабелировать, места для них требуется совсем немного.

[обеспечить хорошую вентиляцию зоны контакта]
Чтобы избежать ранней порчи фруктов, мне хотелось обеспечить хорошую вентиляцию хранящихся продуктов в зоне контакта на дне контейнеров для хранения.

После проектирования вентиляционной решетки для ящиков для хранения (ссылка ниже) мне также понадобилось решение для штабелируемых ящиков для хранения.

Решение

Я разработал дизайн для 3D-печати на основе деревянных ящиков для хранения.
Таким образом, при необходимости каждый сможет просто распечатать коробки.
Дополнительные вентиляционные решетки в боковых стенках обеспечивают хорошую вентиляцию (и экономию материала без ущерба для устойчивости).
Конструкция позволяет печатать без полей и подставок, что обычно приводит к улучшению качества поверхности, особенно при печати PETG.

Распечатать

Напечатано SUNLU PETG (Кофе).

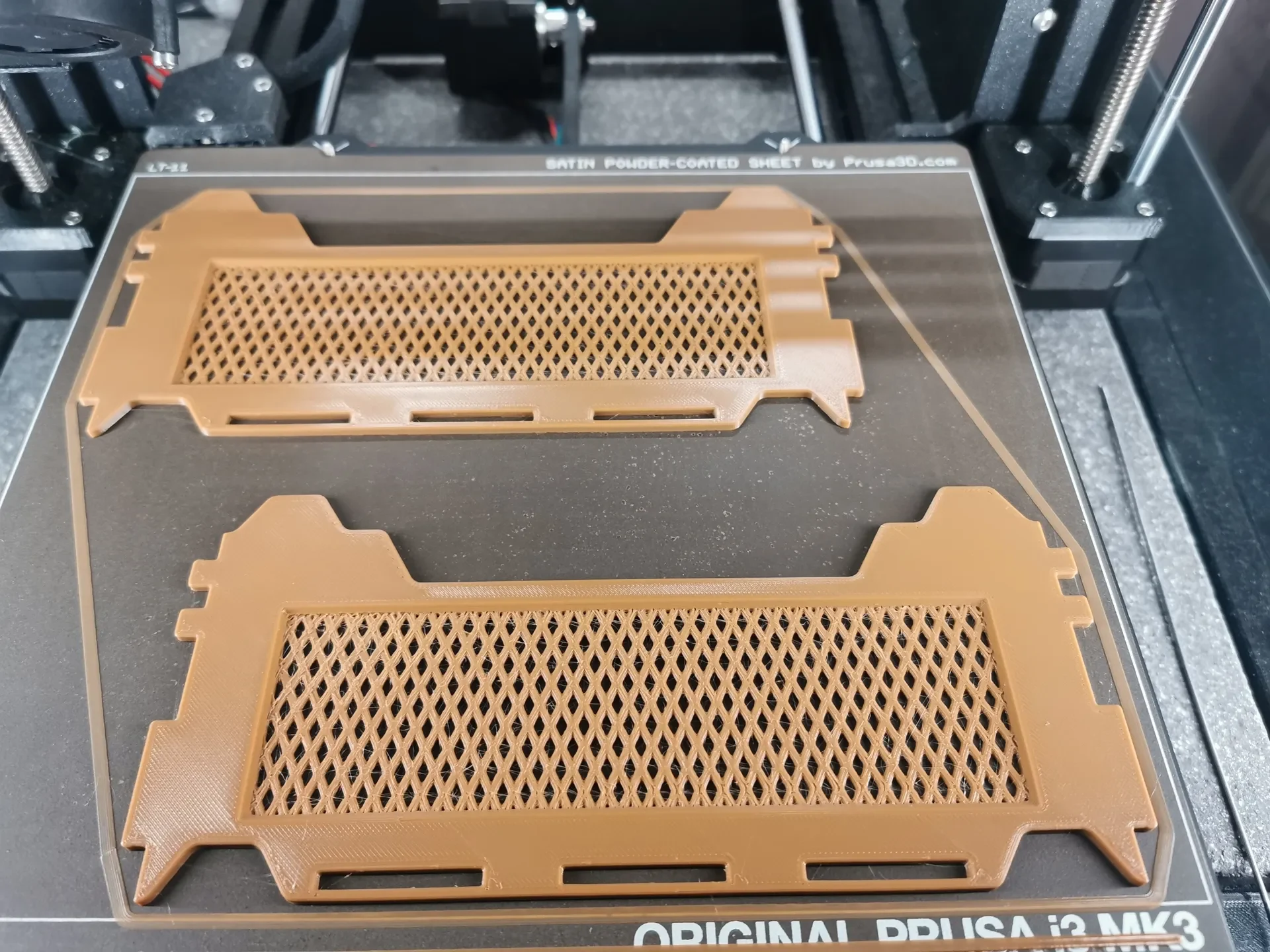

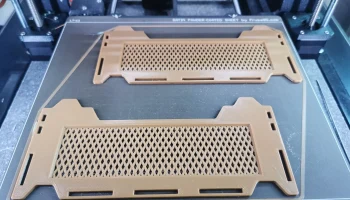

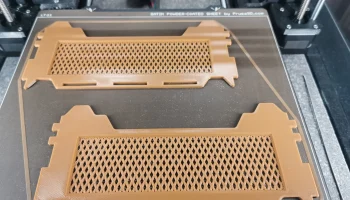

[ боковые стенки ящика для хранения типа A ]
2x StackableStorageBox_SideA_v00.stl
(поддержка: не требуется)
(поля: не требуются для атласа)
(ориентация печати: внутренняя лицевая сторона вниз)
(цвет: Кофейный или на ваш вкус ;-)

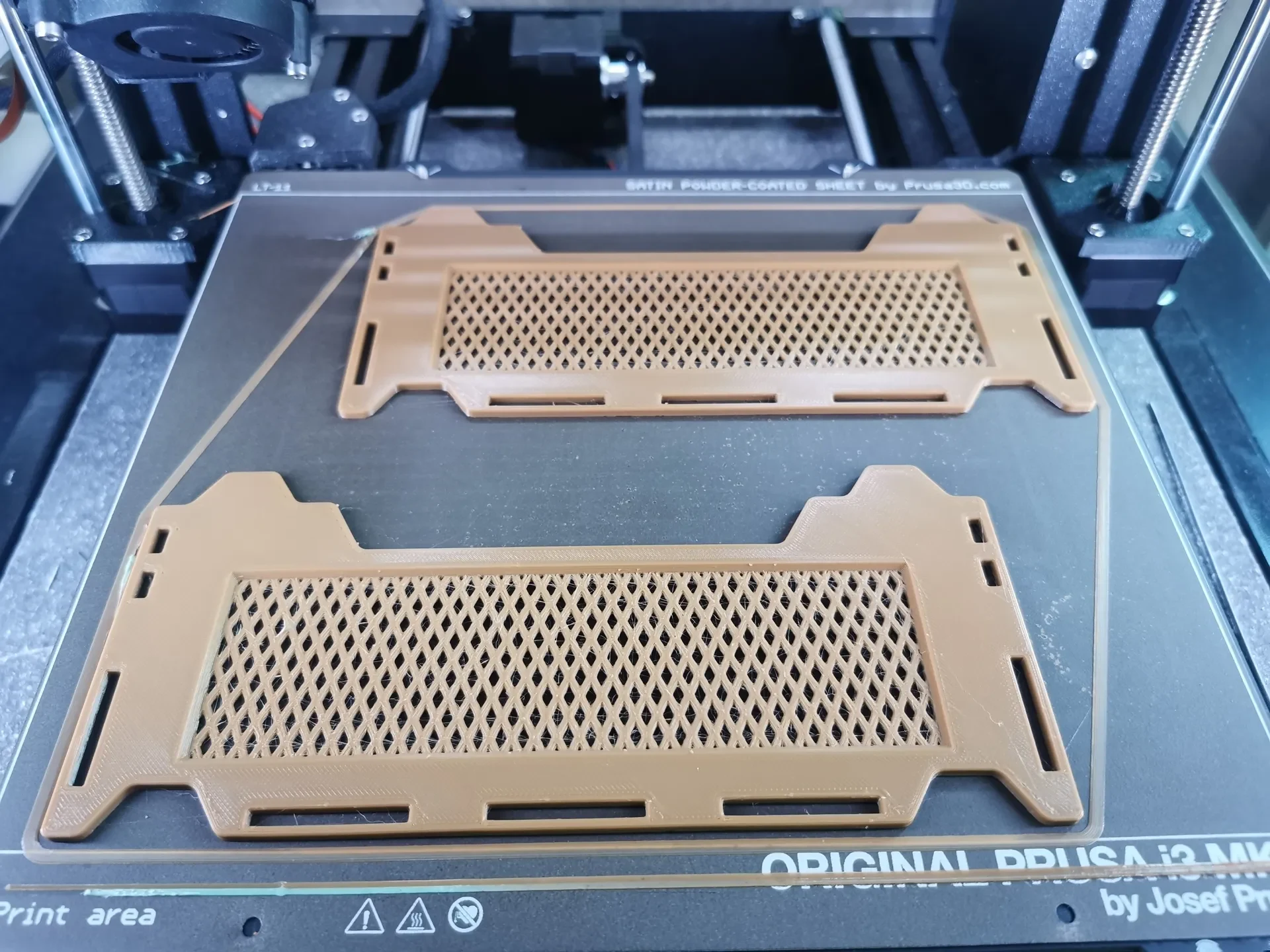

[ боковые стенки ящика для хранения типа B ]
2x StackableStorageBox_SideB_v00.stl
(поддержка: не требуется)
(поля: не требуются для атласа)
(ориентация печати: внутренняя лицевая сторона вниз)
(цвет: Кофейный или на ваш вкус ;-)

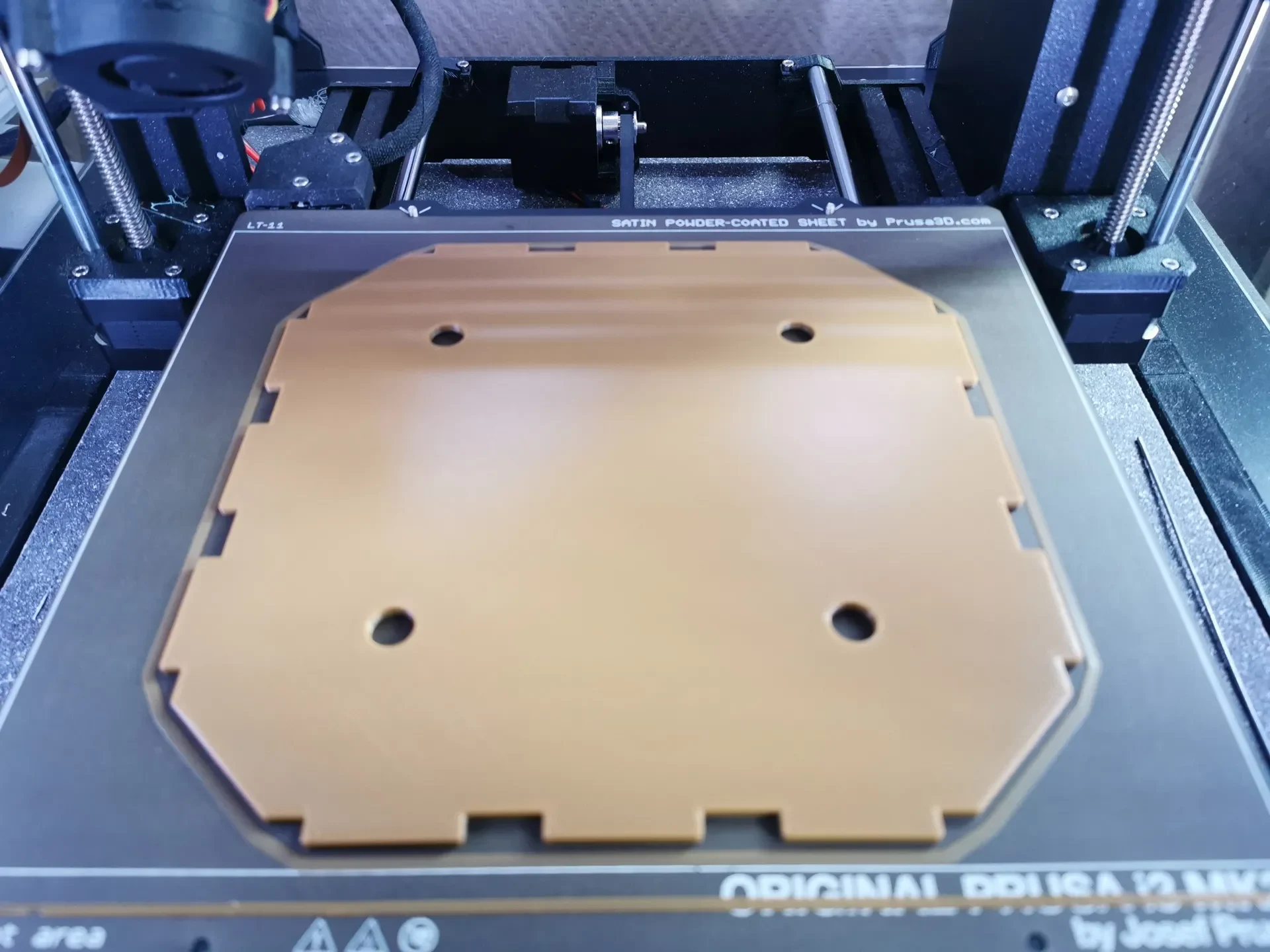

[ основание ящика для хранения ]
1x StackableStorageBox_BottomSolid_v00.stl
(поддержка: не требуется)
(поля: не требуются для атласа)
(ориентация печати: внутренняя лицевая сторона вниз)
(цвет: Кофейный или на ваш вкус ;-)

Сборка

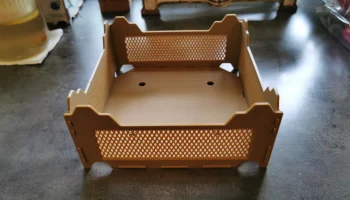

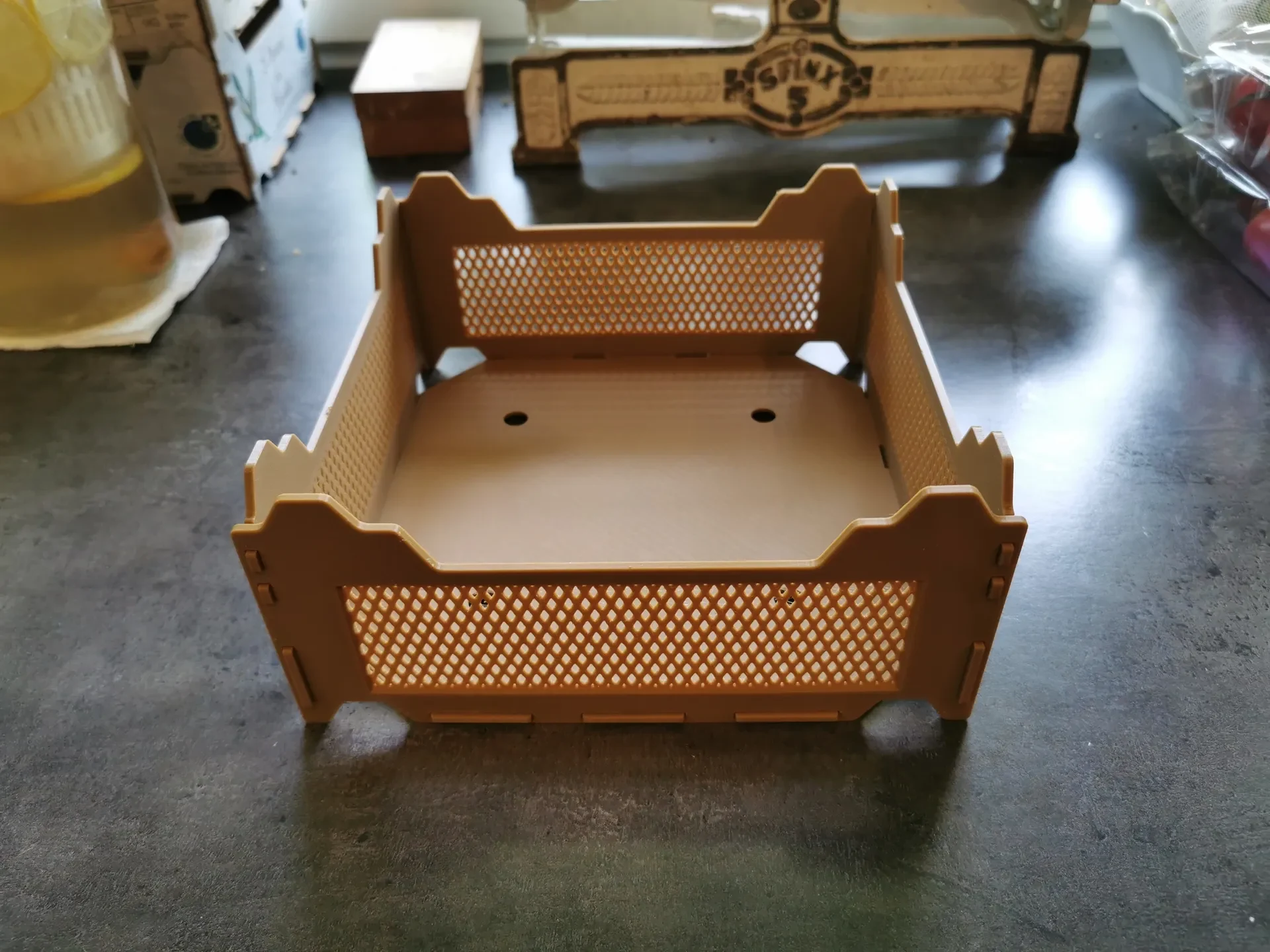

[Настройка ящика для хранения]

[А]
Поместите «опорную пластину ящика для хранения» на ровную поверхность.

[Б]
Закрепите «боковые стенки ящика для хранения типа B» на противоположных сторонах опорной плиты.
Три выступа опорной пластины входят в соответствующие горизонтальные пазы боковой стенки.
Убедитесь, что ровная поверхность (сторона печатного листа) обращена внутрь.

[С]
Закрепите «боковые стенки ящика для хранения типа А» на неиспользуемых сторонах опорной плиты.
Три выступа опорной плиты входят в соответствующие горизонтальные пазы части боковой стенки, а три выступа боковой стенки типа B должны точно входить в вертикальные пазы боковой стенки.
Убедитесь, что ровная поверхность (сторона печатного листа) обращена внутрь.

Все готово!

Хранит�� и наслаждайтесь!!!
