Бистабильный подъемник корпуса V-Core 3

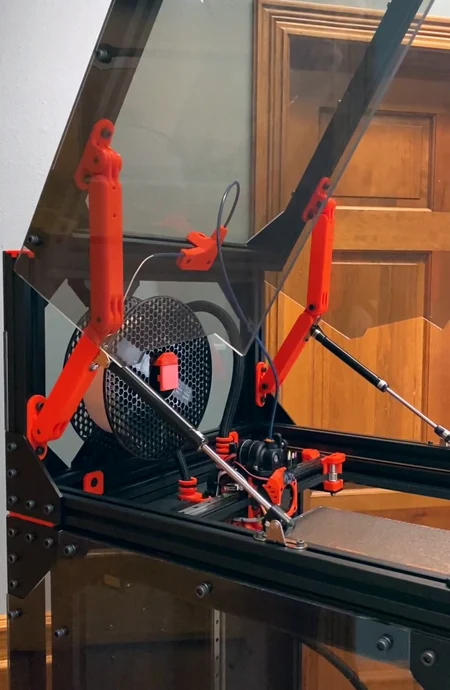

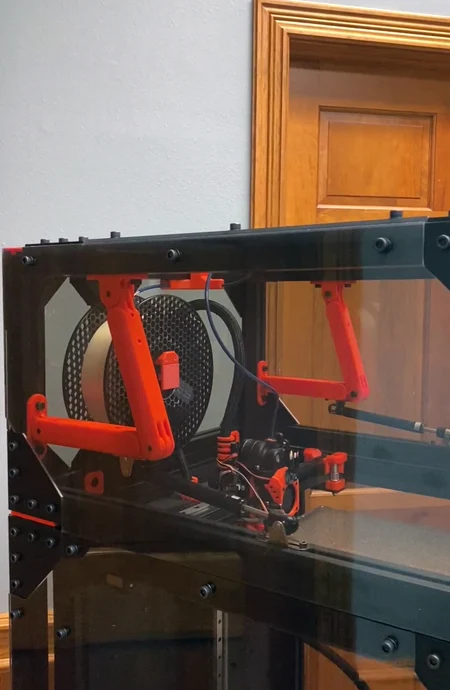

Это бистабильный подъемный механизм корпуса для RatRig V-Core 3. Он удерживает крышку закрытой, когда вы ее закрываете, и держит ее открытой, когда вы ее открываете.
Этот рычажный механизм изменяет механическое преимущество газовых стоек при переходе крышки из закрытого положения в открытое. Это означает, что при открытии крышки газовый амортизатор прилагает к крышке большее усилие. Этот механизм является бистабильным и удерживает крышку в поднятом положении, когда вы ее открываете, и удерживает ее в нижнем положении, когда вы ее закрываете. Механизм также позволяет крышке открываться шире, чем позволяют обычные крепления стойки, при этом используется меньший диапазон хода стойки.
Этот механизм удерживает крышку в том состоянии, в котором вы ее оставили, но при этом отказывается от мягкого закрытия. Когда крышка закрывается, вес снимается с механизма. Если не закрыт�� крышку осторожно, она захлопнется.
Плюсы Минусы
Бистабильный: остается таким, каким вы его оставили.
Открывается шире, чем обычные крепления стоек. Крышка сама по себе не закрывается плавно.
Печать
Заполнение: 20%
Необходимые детали и оборудование для каждой руки:

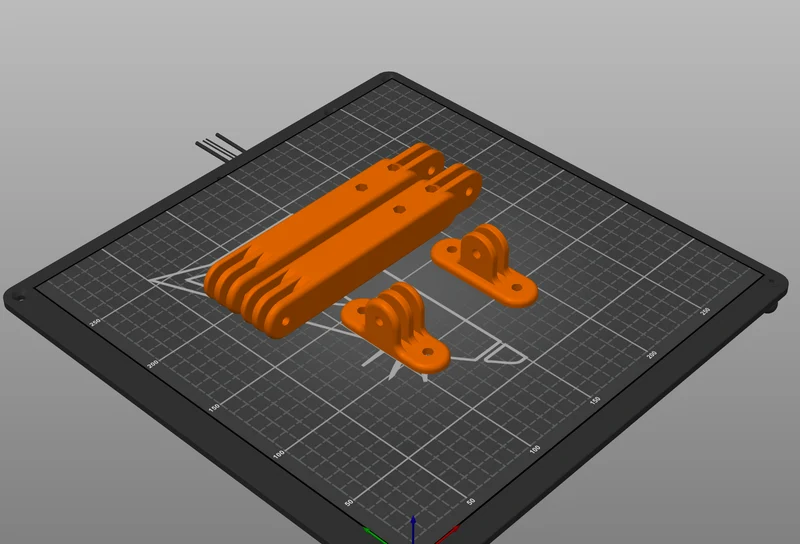

Детали для печати
1x шарнирное креплениеA
1x шарнирное крепление B
2x ПоддержкаArmV3
Аппаратное обеспечение
1x газовая стойка
2 монтажных кронштейна газовых стоек
2x M4 3030 Т-образная гайка
2x М4 10 мм
2x М4 16 мм
2 гайки М4
4x M6 3030 Т-образная гайка
4x M6 12 мм
3x М6 25 мм
Этапы установки
Проще всего устанавливать, когда крышка закрыта и боковая панель крышки снята. Эти шаги помогут убедиться, что каждая рука выдерживает около половины веса века.
Соберите петли и две части рычага с помощью винтов M6 диаметром 25 мм, прежде чем прикреплять их к раме.
Расположите механизм так, чтобы нижний рычаг был перпендикулярен задней стойке, а верхний шарнир был расположен как можно дальше назад.
Поддержите крышку открытой настолько широко, насколько вы хотите, чтобы она оставалась открытой.
Прикрепите кронштейны крепления стойки к стойке и прикрепите верхний кронштейн к рычагу.
Установите нижний кронштейн с Т-образными гайками в 3030 нижней рамы, но не затягивайте его.
При открытой крышке слегка сдвиньте нижние кронштейны по направлению к задней части машины, чтобы газовая стойка больше не имела места для маневра и зафиксировалась на рычаге.
Затяните оба нижних кронштейна, сохраняя при этом легкое давление.
Когда вы снимаете то, что подпирает крышку, крышка должна одинаково лежать на обоих опорных рычагах.
Полная статья здесь: https://www.zebaker98.net/2022/05/08/V-Core-3-Bistable-Enclosure-Lift/
