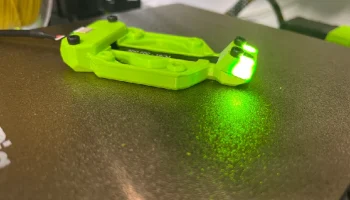

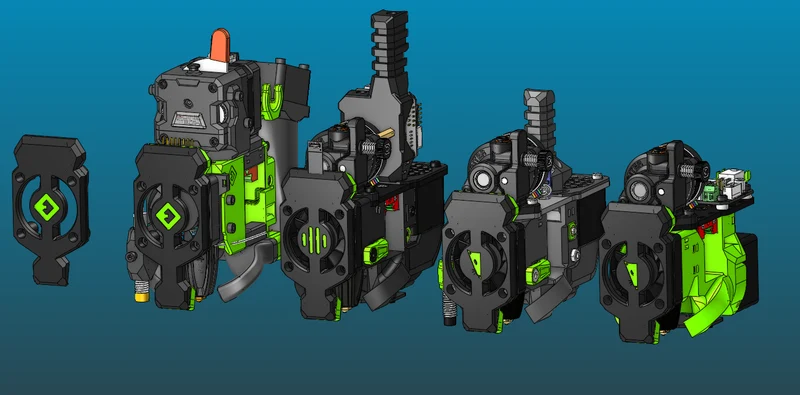

Настройка кулачка сопла 3DO V2 для головок Ratrig VC4 VC3.1

обновление..

добавлено крепление Chube.
Отказ от ответственности!!! используйте на свой страх и риск (камера находится довольно близко к хотенду)

обновить…
исправлено расстояние фокусировки для головки VC3.1 RR и EVA 3 (24 ноября).

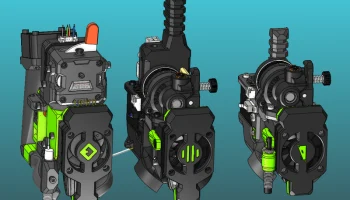

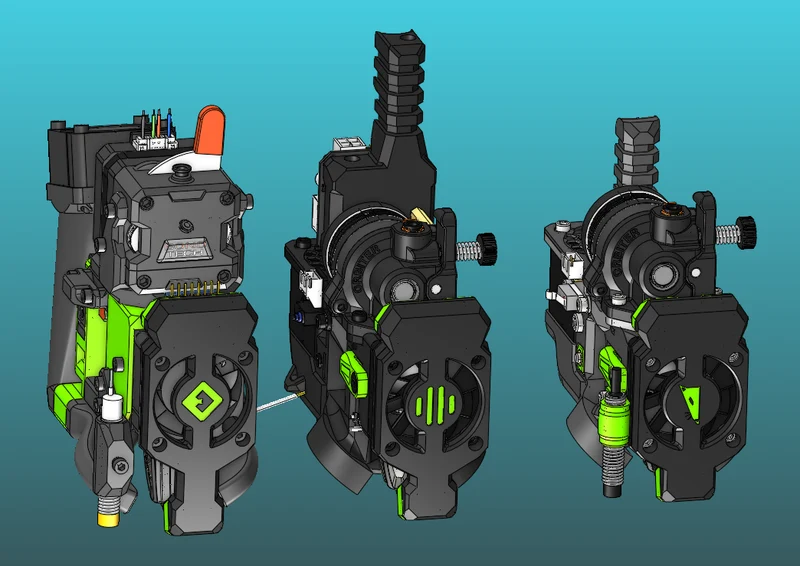

добавлен корпус для головки VC3.1 RR и короткого стандарта EVA 3 (24 ноября).
добавлен корпус для головки инструмента V-Minion 1.1 RR (24 ноября).

добавлен корпус для головки VC3.1 RR и EVA 3 (4 октября).

!!! работает только для камеры с насадкой V2 от 3DO !!!!!!!!

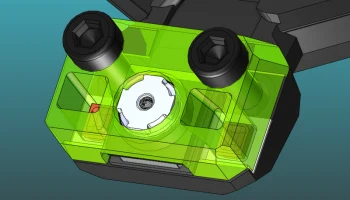

это крепление сделано для этой камеры от 3DO

Комплект камеры с насадкой 3DO V2 — Sony 4K для 3D-принтеров

не забудьте выбрать 10 см FPC

специфик��ция
4 коротких тепловставки M3
2шт M3x10/12 (обе длины подходят) для зажима
2шт M3x8/10 (обе длины подходят) для крышки

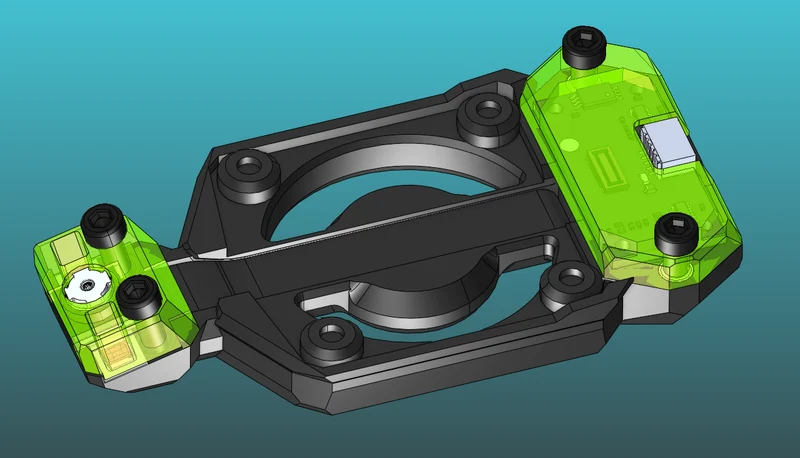

Сборка
вставить тепловые вставки
вставить кабель FPC

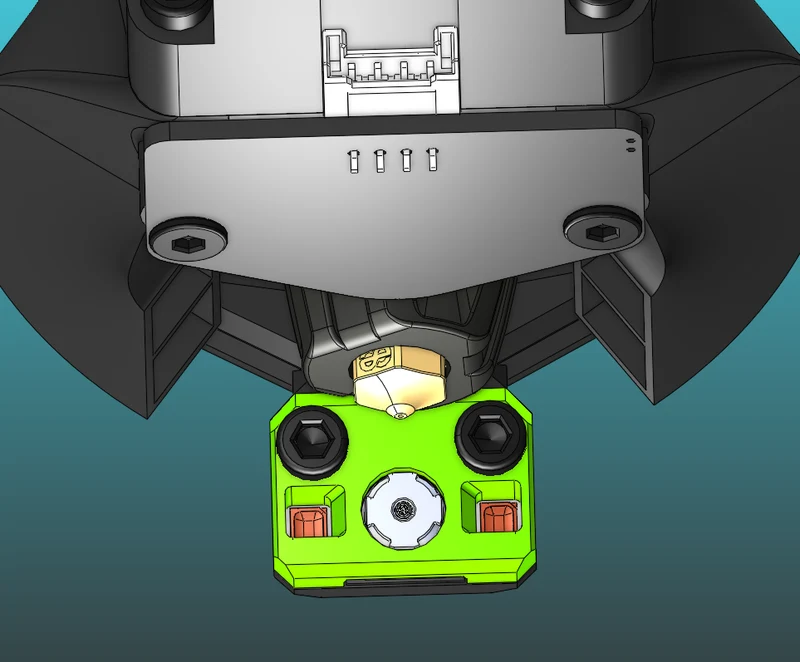

переместить камеру в нужное положение

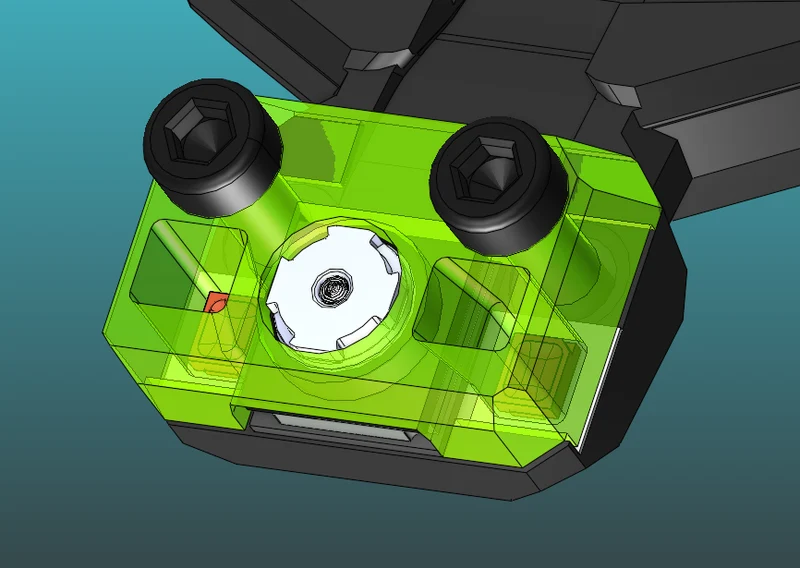

закрепите зажим (будьте осторожны, чтобы не повредить камеру/фары)
аккуратно сложите излишки FPC под пластину печатной платы
и установите крышку поверх печатной платы

Внимание!!
вставляйте кабель FPC в одну прорезь за раз, не повреждая его.
если вы хотите отсоединить кабель FPC, вставьте снизу стяжку и осторожно вытащите ее.

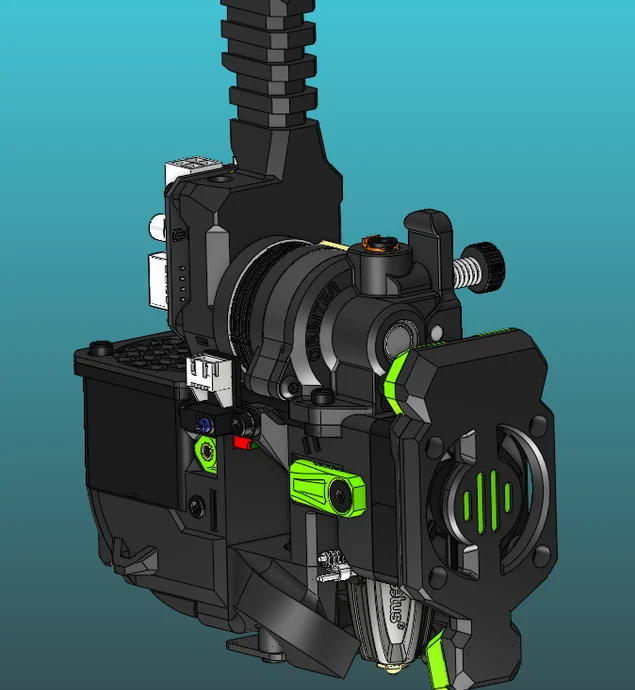

VC4 протестирован
EVA 3 протестирован (для крепления могут потребоваться более длинные винты)

VC3.1 не тестировался
