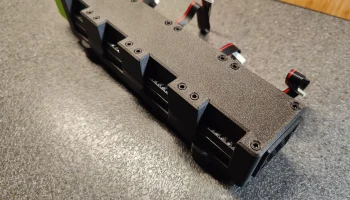

BTT 5160T Plus с креплением Quad DIN

Совершенно не лишнее крепление драйвера

Мне нужно было решение для монтажа по стандарту DIN для моих четырех динамиков, и я, возможно, немного переборщил...

Поддерживает как горизонтальное, так и вертикальное крепление (расстояние 100 мм +-10 мм) с использованием зажима Voron DIN (rs25_psu_bracket_clip.stl).

STEP включен, если вы хотите внести какие-либо изменения.

Печать

Для своей модели я использовал Nobufil PETG CF и 3DO ASA, но вы можете использовать все, что захотите.

Единственная настройка, которую я бы сказал, является обязательной — это высота слоя:

Высота слоя: ≤ 0,20 мм

Другие используемые мной настройки:

Периметры: 4
Заполнение: Гироид 25%
Верхний/нижний слои: 4

Спецификация

В зависимости от ориентации монтажа требования будут различаться.

Описание Количество
М3 ШКС 40мм 16
М3 ШКС 10мм 4
Вставки M3 Heatset (спецификация Voron) 20
Вентилятор 40x40x38 (Sanyo Denki 109P0424H3D01) 1

w Кожух вентилятора: M3 SHCS 35 мм 4
без кожуха вентилятора: M3 SHCS 30 мм 4

Для горизонтального монтажа
Вставки M3 Heatset (спецификация Voron) 4

Для вертикального крепления
M3 DIN 562 Квадратная гайка 4

Сборка

Вставьте нагревательные вставки M3. Если вы используете горизонтальное крепление, у вас есть дополнительные 4 вставки снизу основания.

ВАЖНЫЙ! Убедитесь, что вставки в основании установлены до упора. Допусков не так много, поскольку мы монтируем драйверы в виде сэндвича. Если есть «перелив», обязательно обрежьте его, чтобы поверхность была ровной.

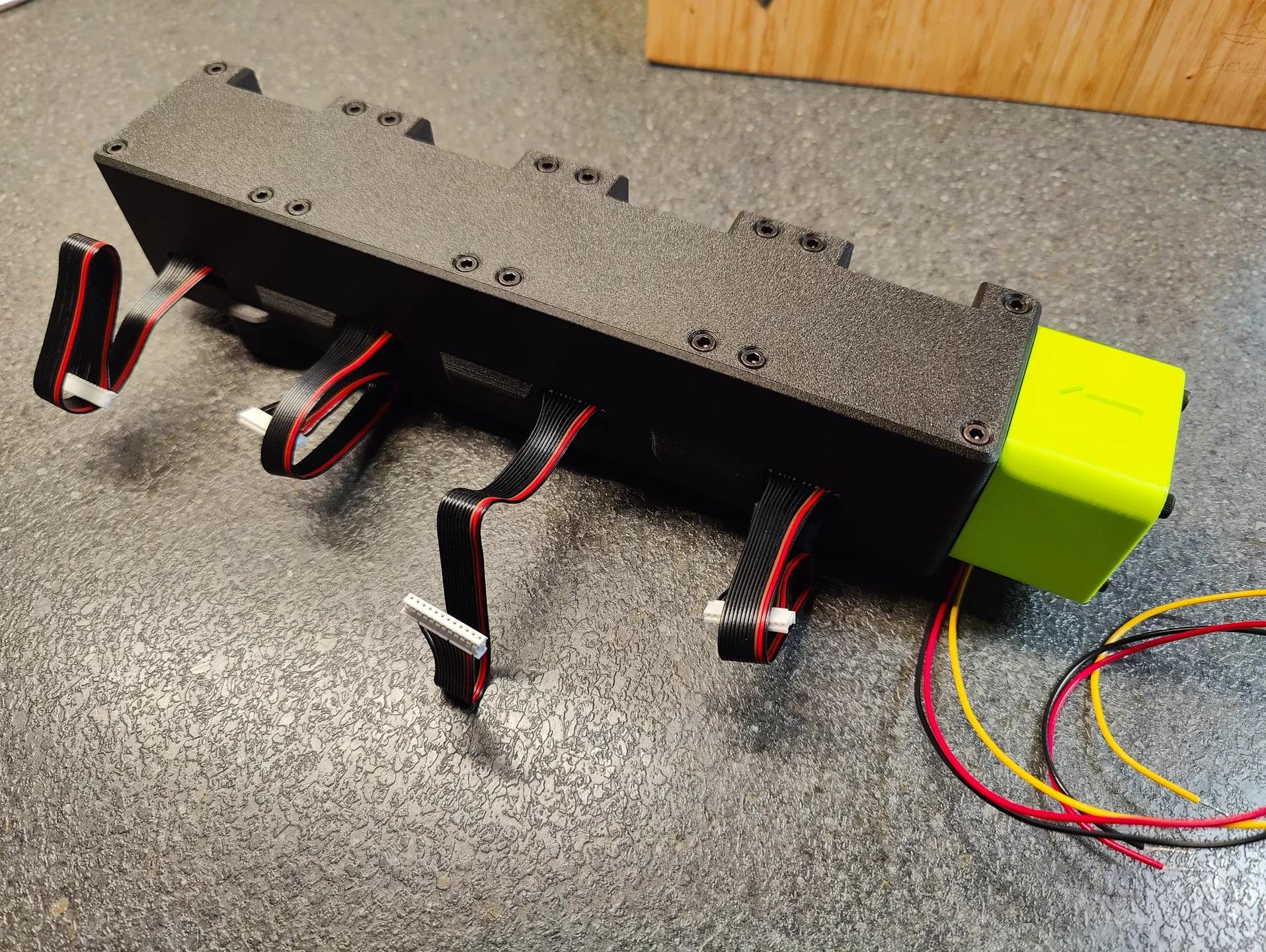

Теперь подключите кабели передачи данных/питания к драйверам (тех, которые подключены к ступенчатой ​​ручке), так как вы не сможете получить к ним доступ после сборки корпуса.

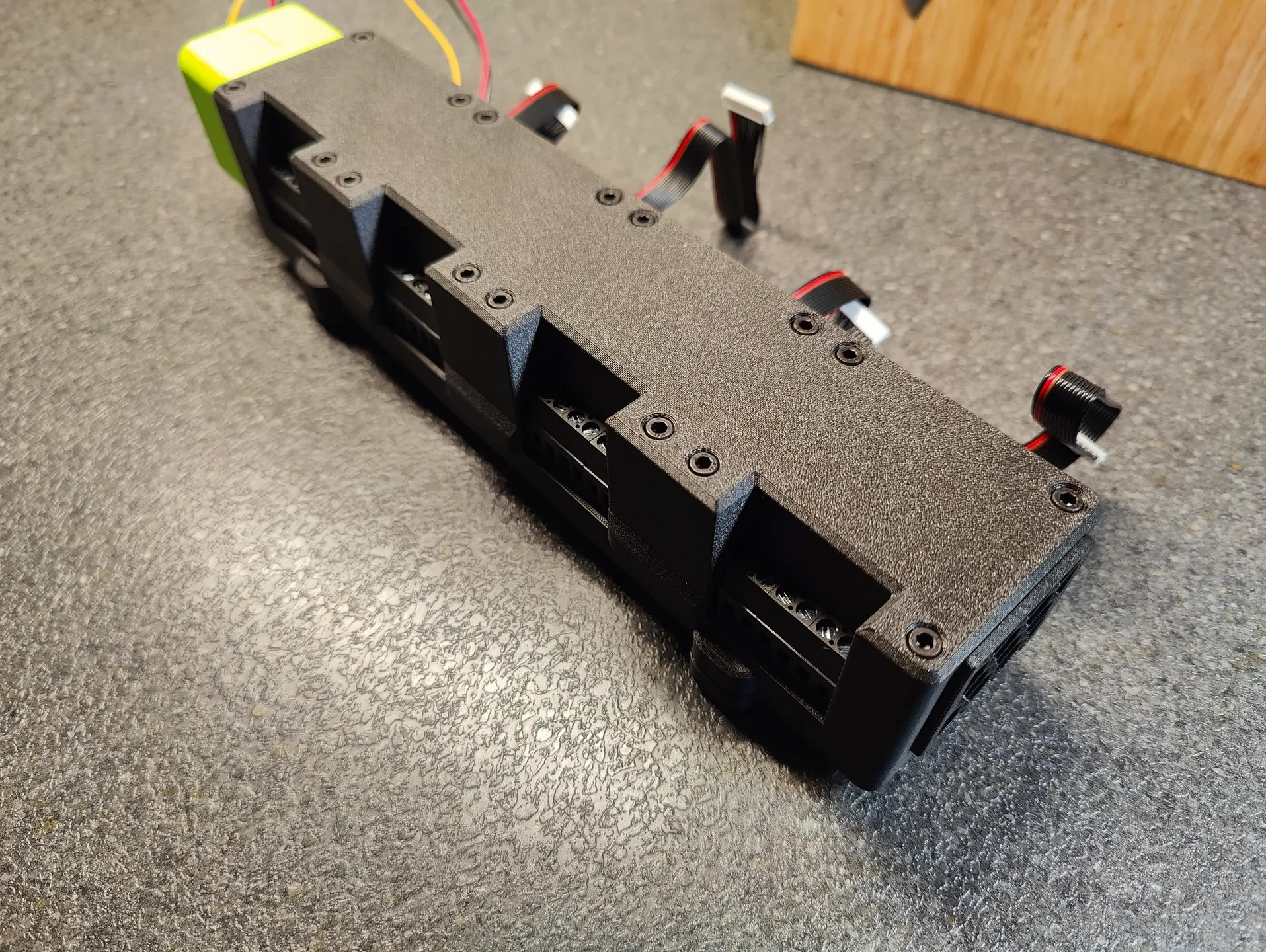

На этом снимке крепление вентилятора находится справа.

Если вы используете вертикальное крепление, вам необходимо установить кронштейны DIN перед добавлением драйверов, поскольку после установки драйверов вы не сможете получить доступ к канавке для квадратной гайки.

Установите выпускной фильтр в крышку (задвигается снизу).

Поместите крышку на основной корпус и вкрутите винты 16x40 мм, чтобы закрепить крышку и драйв��ры.

Закрепите вентилятор с помощью винтов 35 мм (или 30 мм, если кожух не используется).

Если вы выбрали горизонтальный монтаж, теперь вы можете установить кронштейны DIN.

Сделанный!
