Коллекция будет время от времени пополняться новыми моделями! Идеи и предложения по размерам и функциям приветствуются!

Для получения полной коллекции и редактируемых файлов STEP приобретите полный пакет здесь:

Полная загрузка пакета

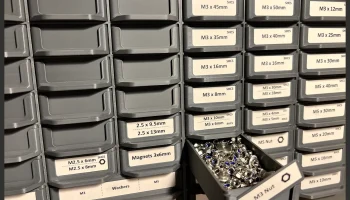

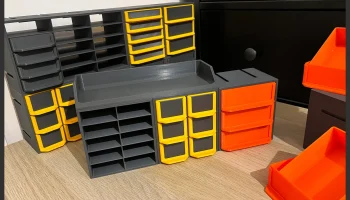

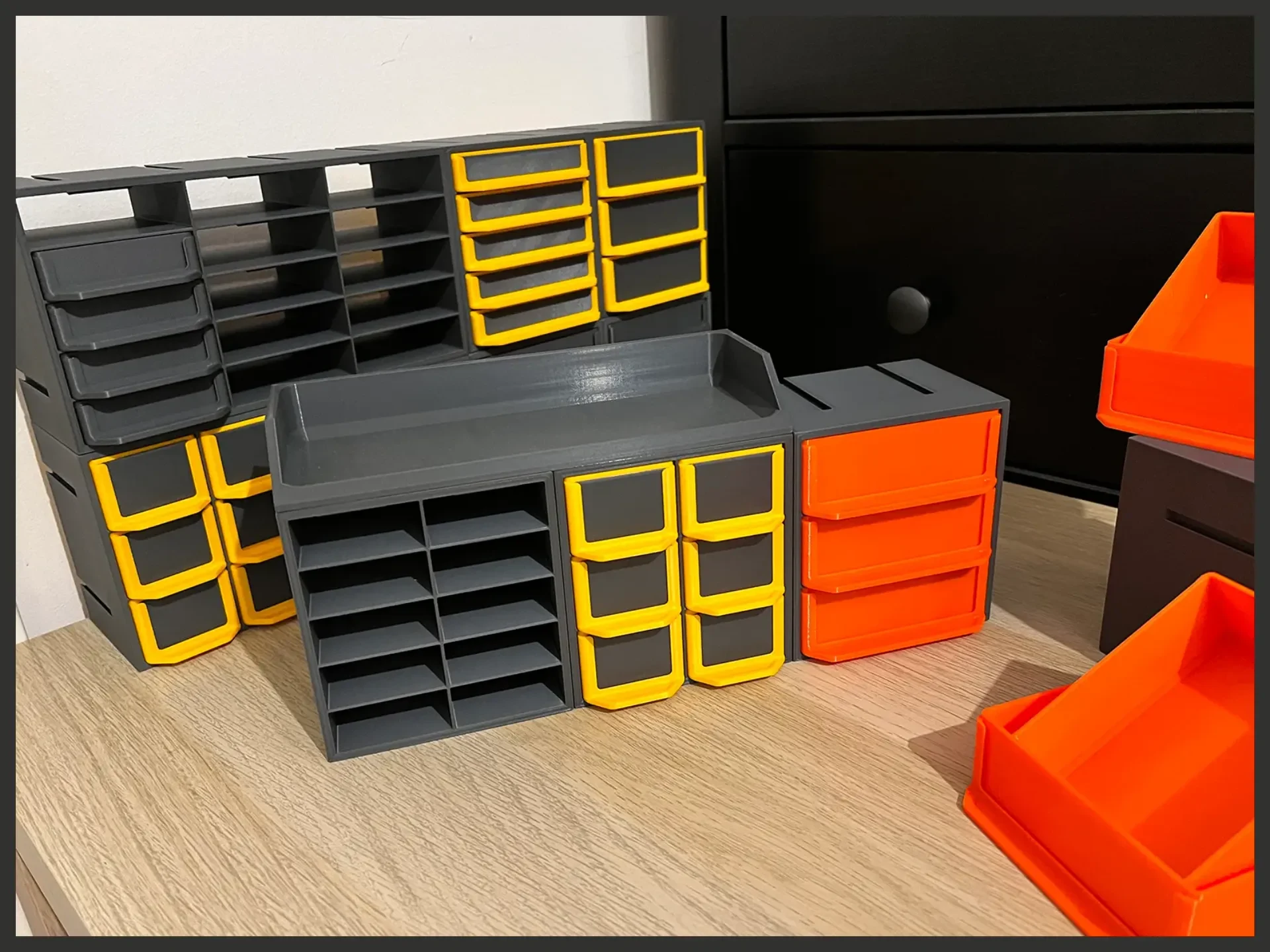

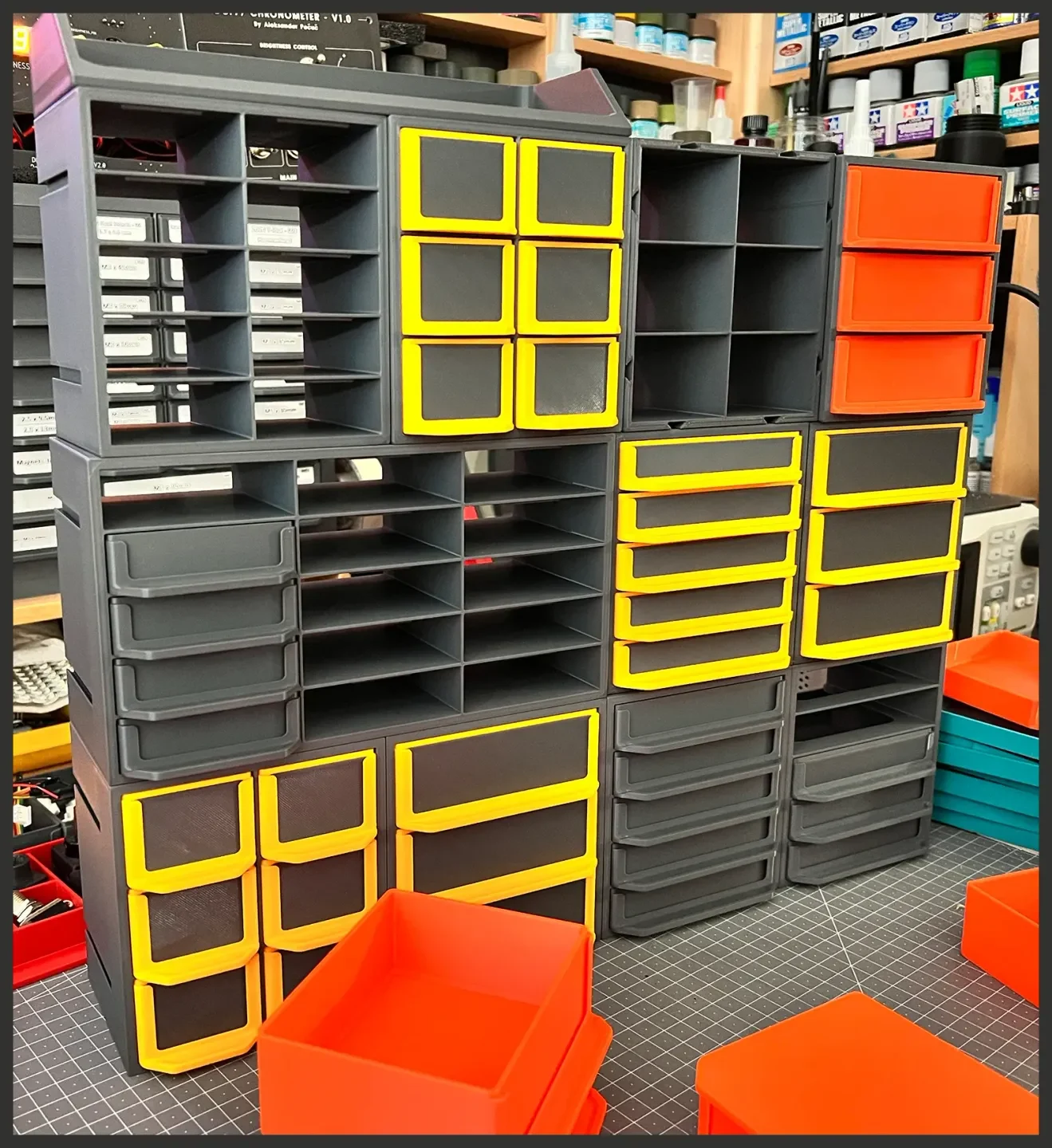

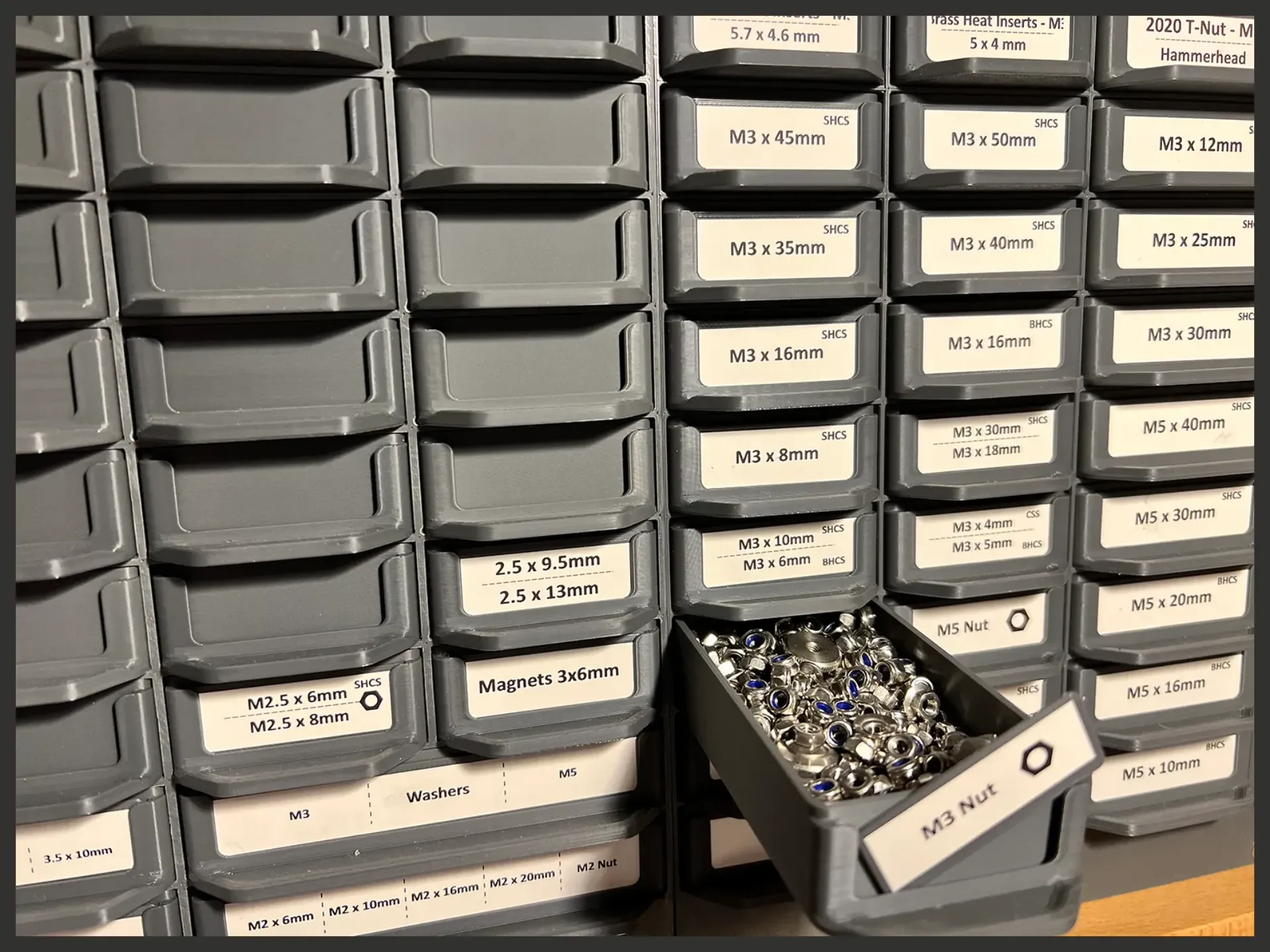

Модульная система стеллажей — Хобби и мастерская — Сортировка и хранение мелких деталей и инструментов!

Со стопорной кро��кой, предотвращающей выпадение ящика, бесконечное количество комбинаций.

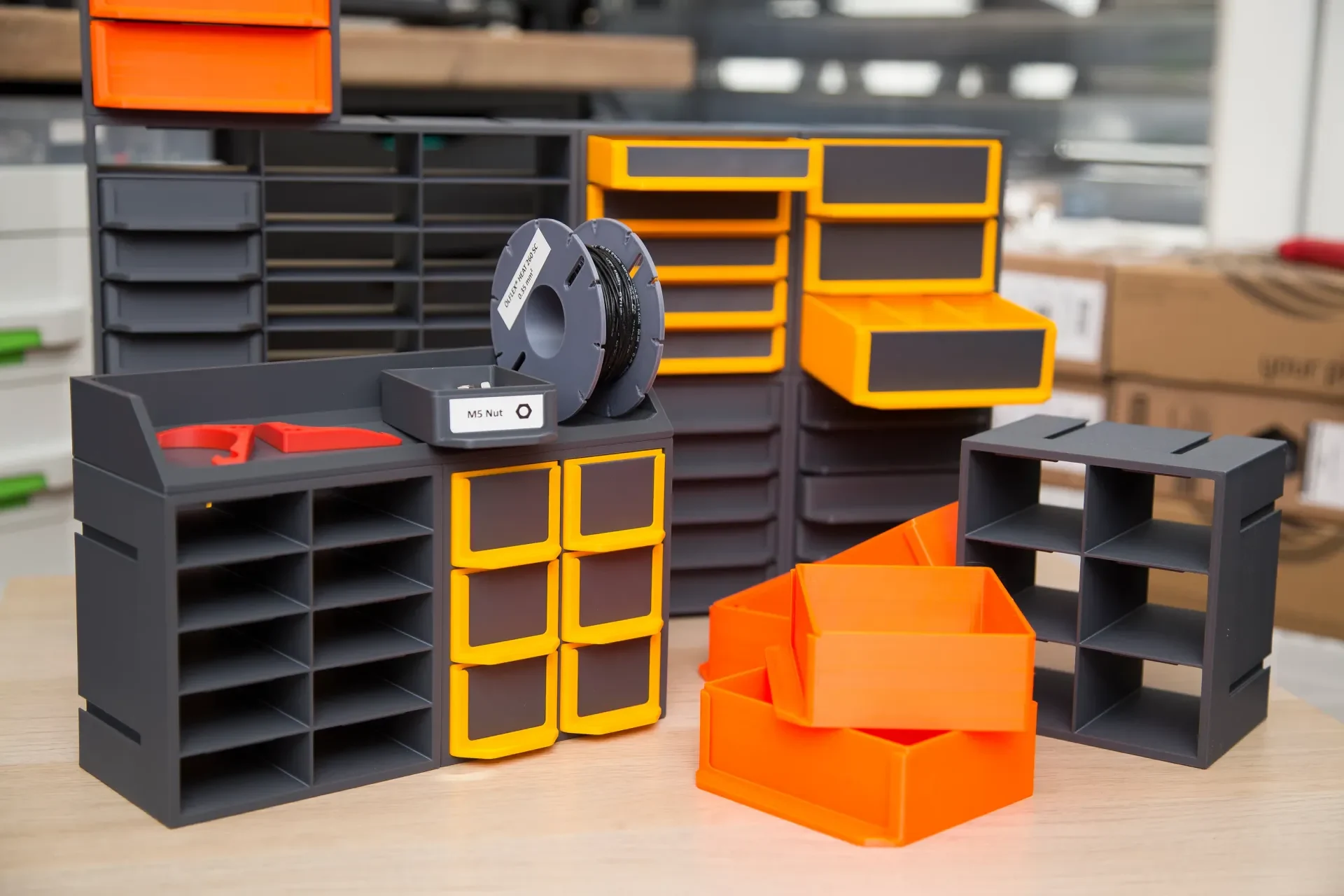

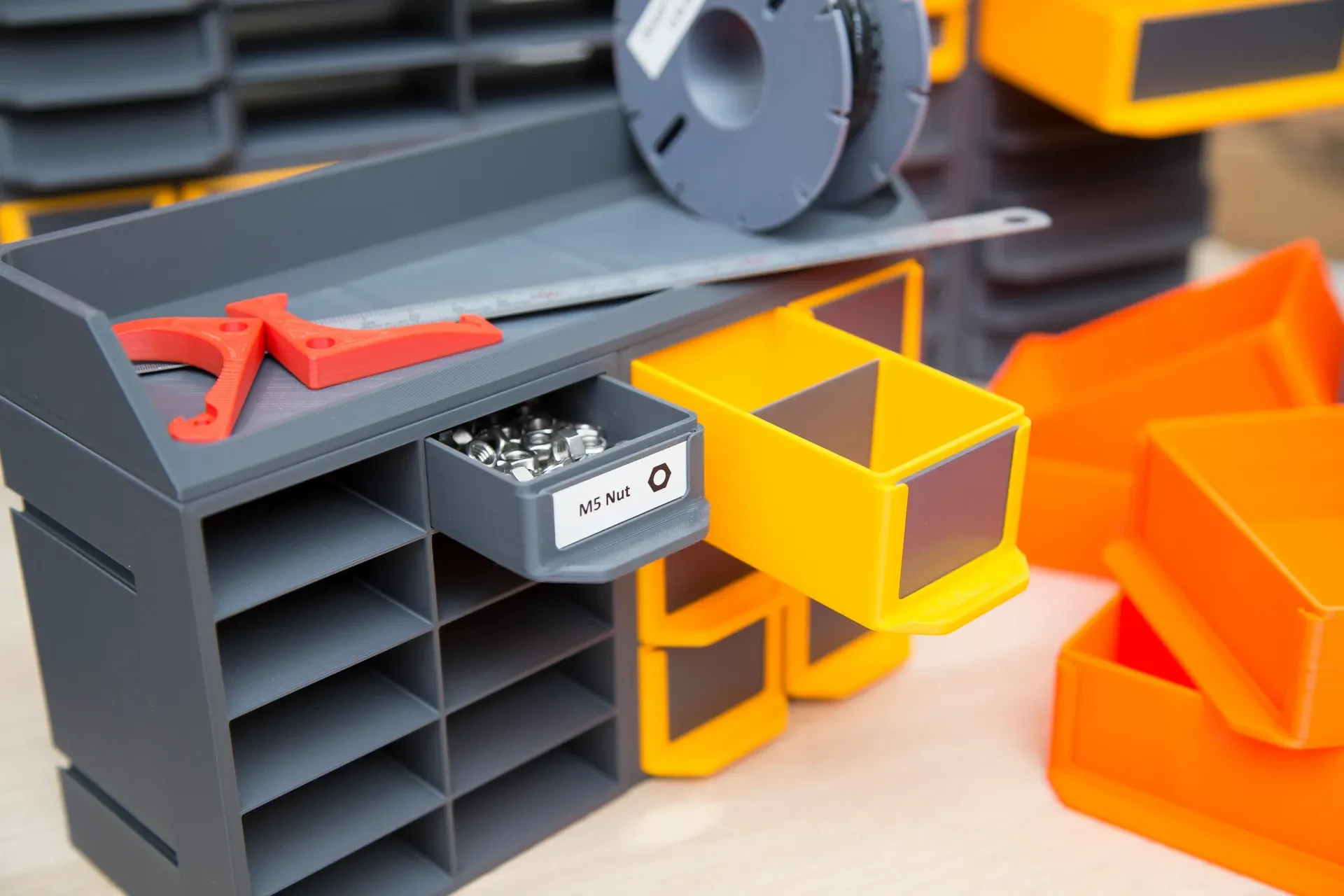

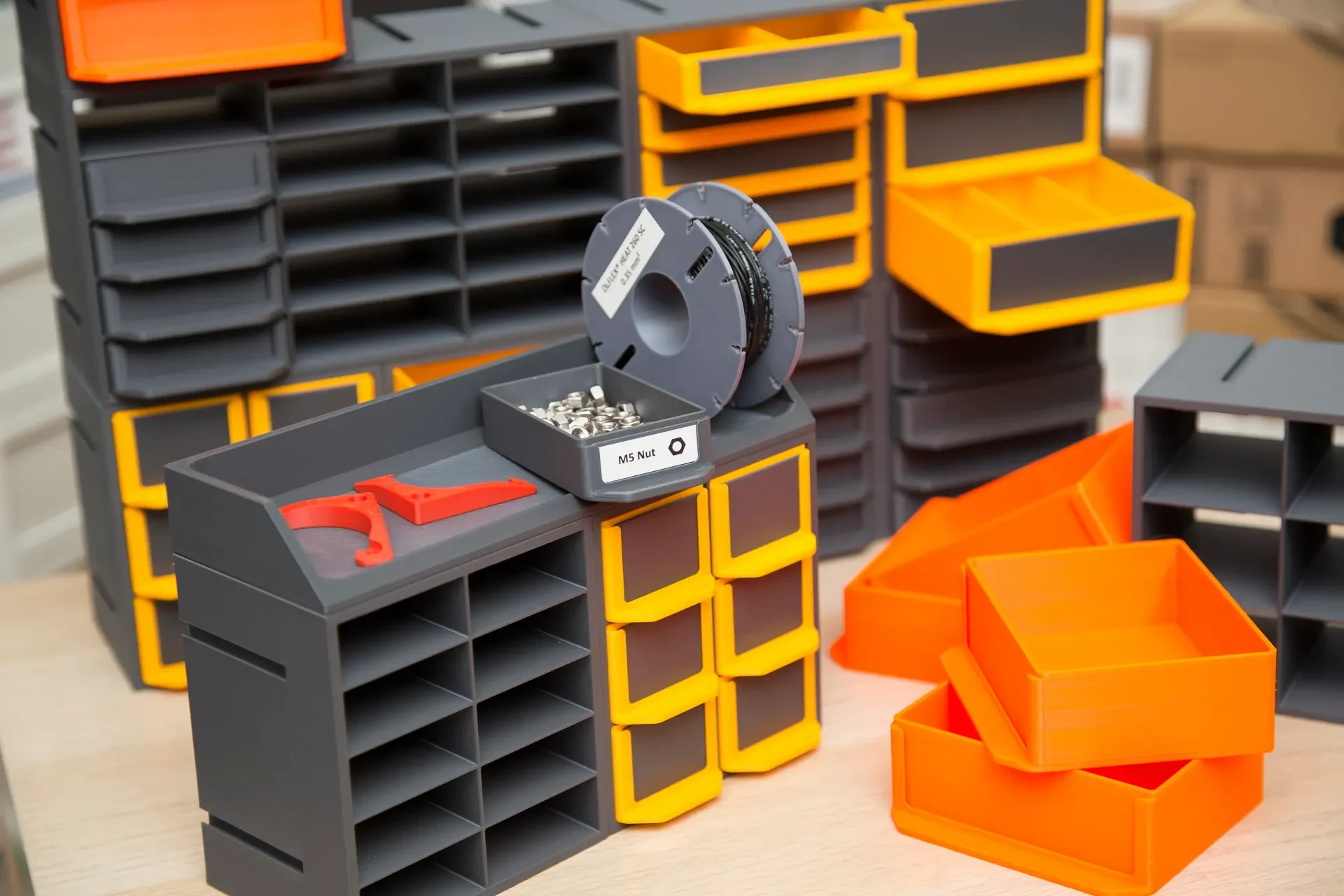

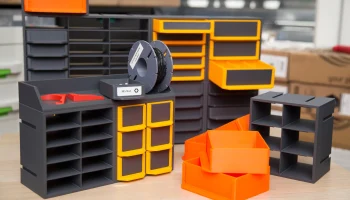

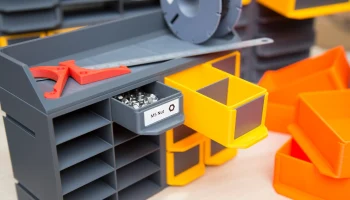

Катушка с проволокой, использованная на фотографиях, находится здесь: ССЫЛКА.

Основные характеристики:

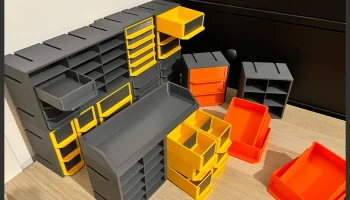

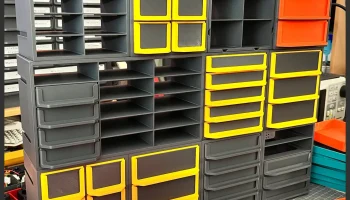

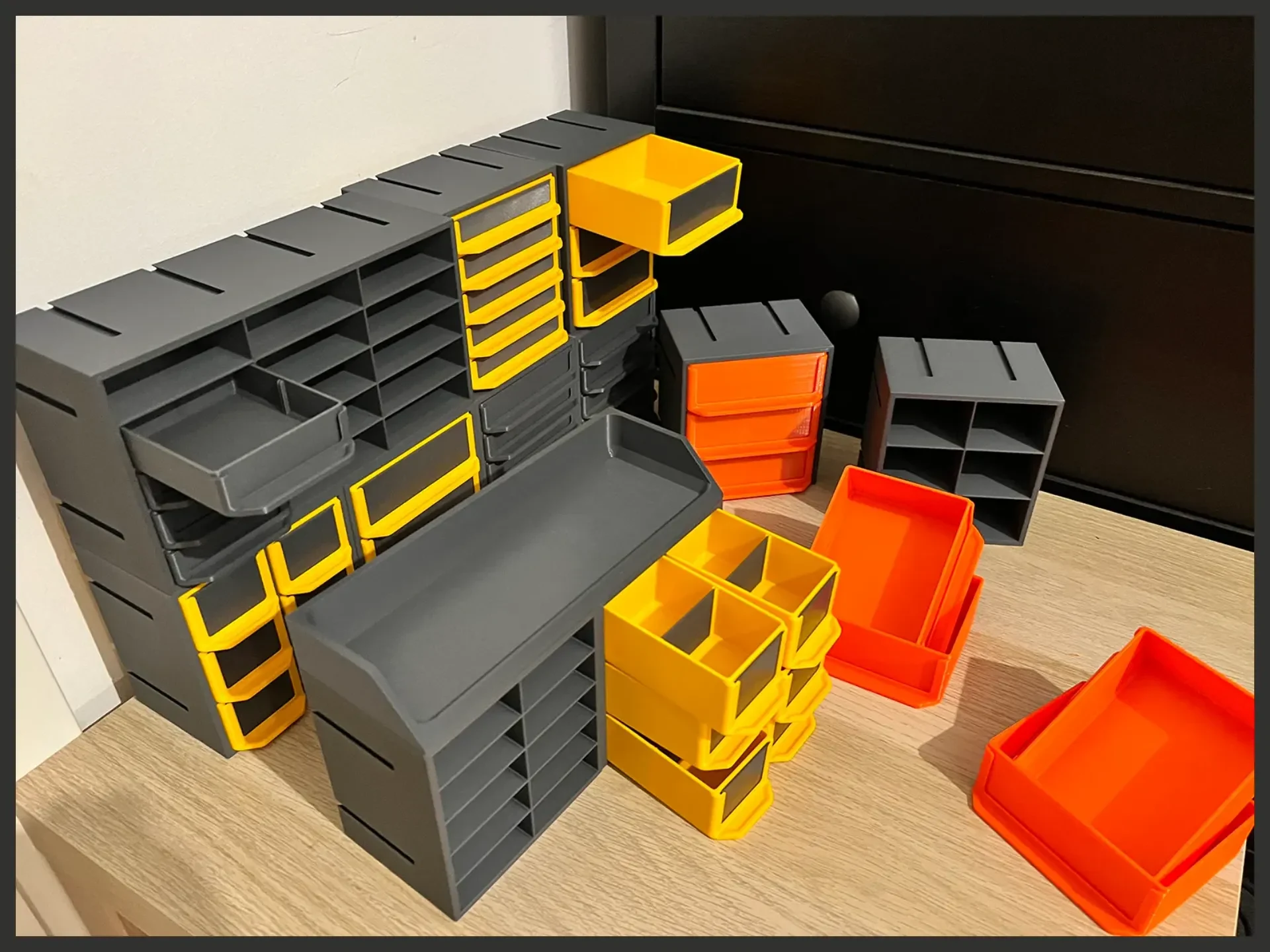

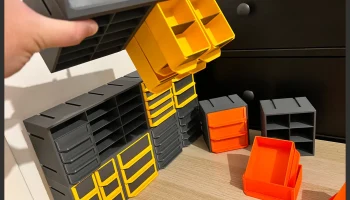

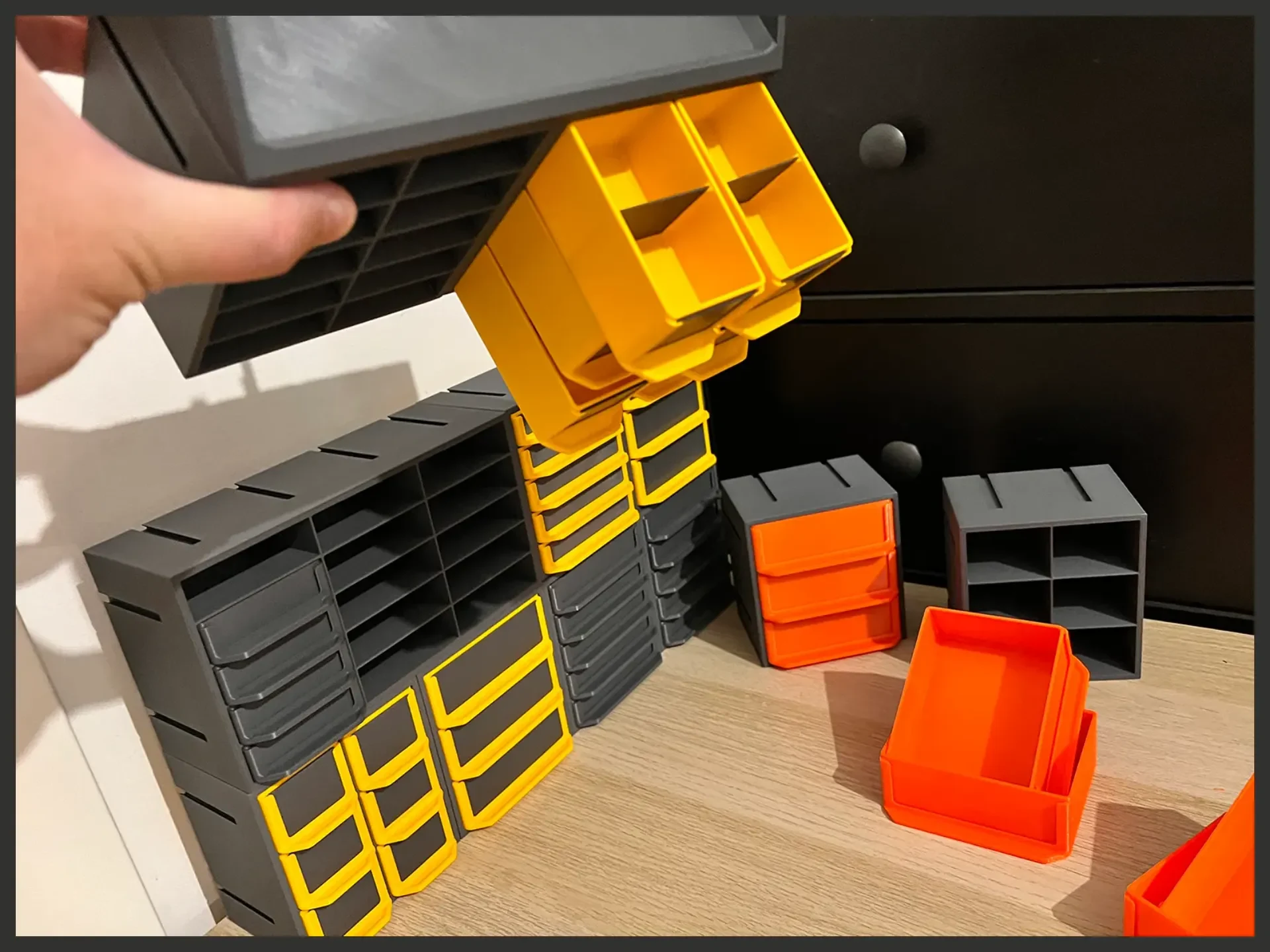

Модульность — комбинируйте элементы любым способом для любого типа хранения.

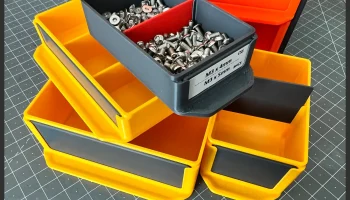

Стопорная кромка предотвращает выпадение ящиков — поднимите, чтобы вытащить ящик.
Съемные таблички для быстрой и легкой замены этикеток.
Различные размеры и количество/тип отсеков
Съемные разделители
Создан для 3D-печати — отличные возможности для печати.
Колычковая система для соединения элементов

ВАЖНО:

Все элементы имеют жесткие допуски по замыслу и намерению! Мне нужно было что-то прочное, без дребезжания и выпадения элементов/ящиков. Мои принтеры точно настроены и производят детали с очень точными размерами, поэтому у меня нет проблем с подгонкой деталей должным образом: плотно, но очень гладко. Имейте это в виду, если ваш принтер плохо настроен или, по крайней мере, убедитесь, что он не слишком сильно выдавливает. НИКАКИЕ ЧАСТИ не требуют шлифовки или какой-либо последующей обработки, чтобы они идеально подошли друг к другу! При наклоне элементов ящики должны выдвигаться плавно, без заеданий и заеданий с какой-либо стороны. НЕ переориентируйте детали при импорте слайсеров, все STL уже имеют правильную ориентацию печати! Все детали имеют фаску толщиной 0,4 мм, нанесенную на поверхности, соприкасающиеся с печатной платформой, чтобы компенсировать слоновью ногу, однако, если вы слишком сильно сдавите первый слой, вокруг первого слоя может образоваться «ободок», который будет препятствовать плавному скольжению выдвижных ящиков в элементы.

Обновления:

Детали даты
07.06.2022.
Добавлены файлы STEP для упрощения ремикширования.
Добавлен новый открытый элемент с 2 съемными разделителями — 007.

07.07.2022.
Добавлен новый элемент — 008 — Двойной широкий с 3 глубокими ящиками со съемными перегородками.

08.07.2022.
Добавлен регулируемый винт для очень простой сборки.

Распечатать:

Можно печатать любым материалом, мне больше всего нравятся PLA и PETG.

3 периметра, 5 сплошных слоев сверху/снизу, сопло 0,4 мм.

Все мои модели печатаются без каких-либо подставок!

Н�� фотографиях использованы нити:

3DJake — ecoPLA Данкельграу
Fillamentum — PLA Extrafill Дынный Желтый
Экструдер — PETG неоновый оранжевый

Файлы:
STL имеют правильную ориентацию — просто импортируйте и распечатайте.
STL называются «Modular___001__...», где 001 обозначает тип/группу сортировщика.

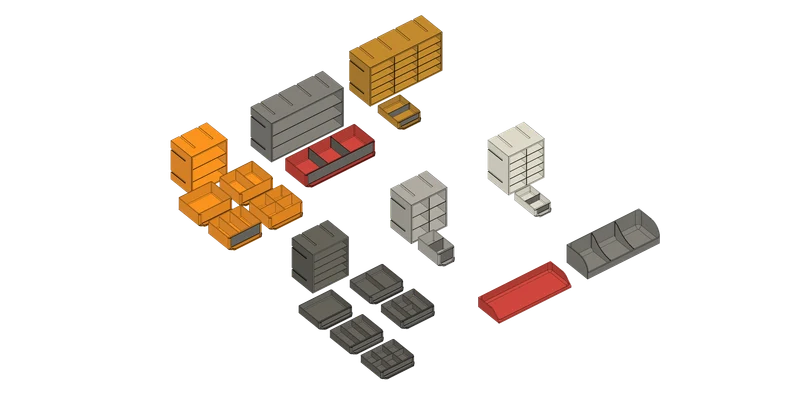

Группа сортировщиков п�� типу/размеру

Регулируемый винт для очень простой сборки. Просто используйте один из двух дизайнов и шуруп для дерева 2х20 мм или шуруп для пластика.

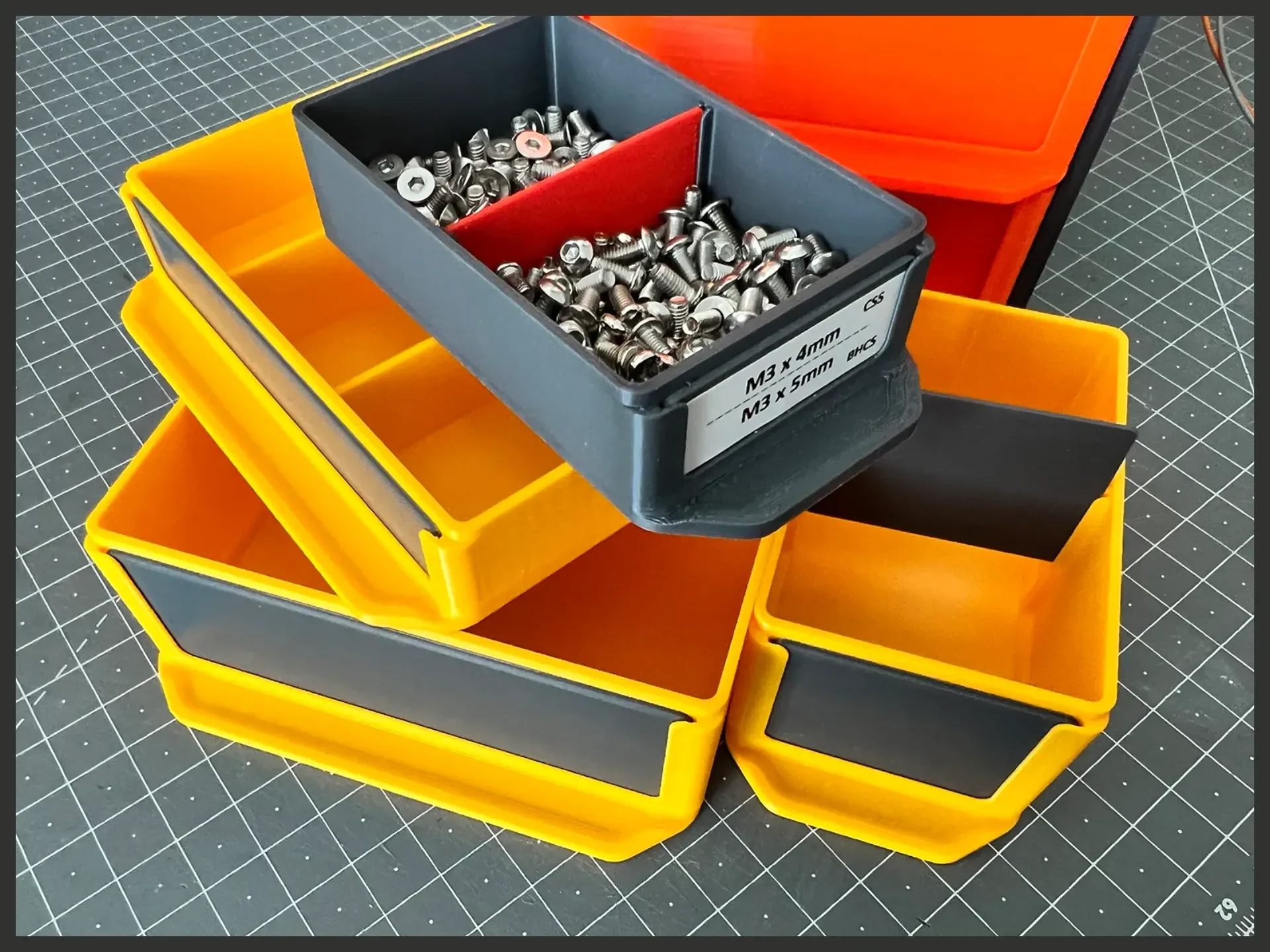

Стопорная губка предотвращает выпадение ящиков, но при этом позволяет очень легко вставлять/извлекать их.

Табличка с именем/маркировкой легко вставляется и снимается.

Удачной сортировки!
