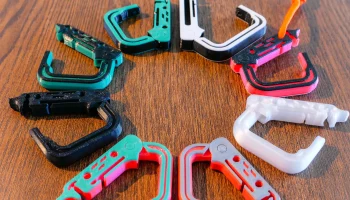

Система карабинов и крючков QuickLoc (печать на месте + с...

Теперь обновлен до улучшенной конструкции V2 и доступны дополнительные варианты «Компактный» и «Пояс»! Подробности смотрите в журнале обновлений.

Резюме:

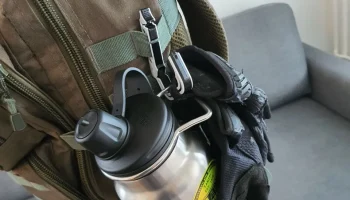

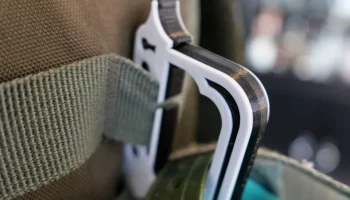

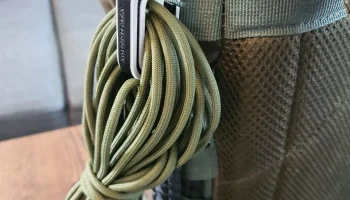

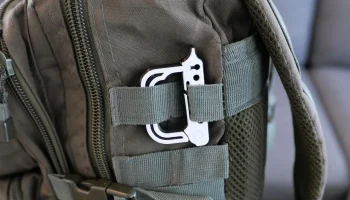

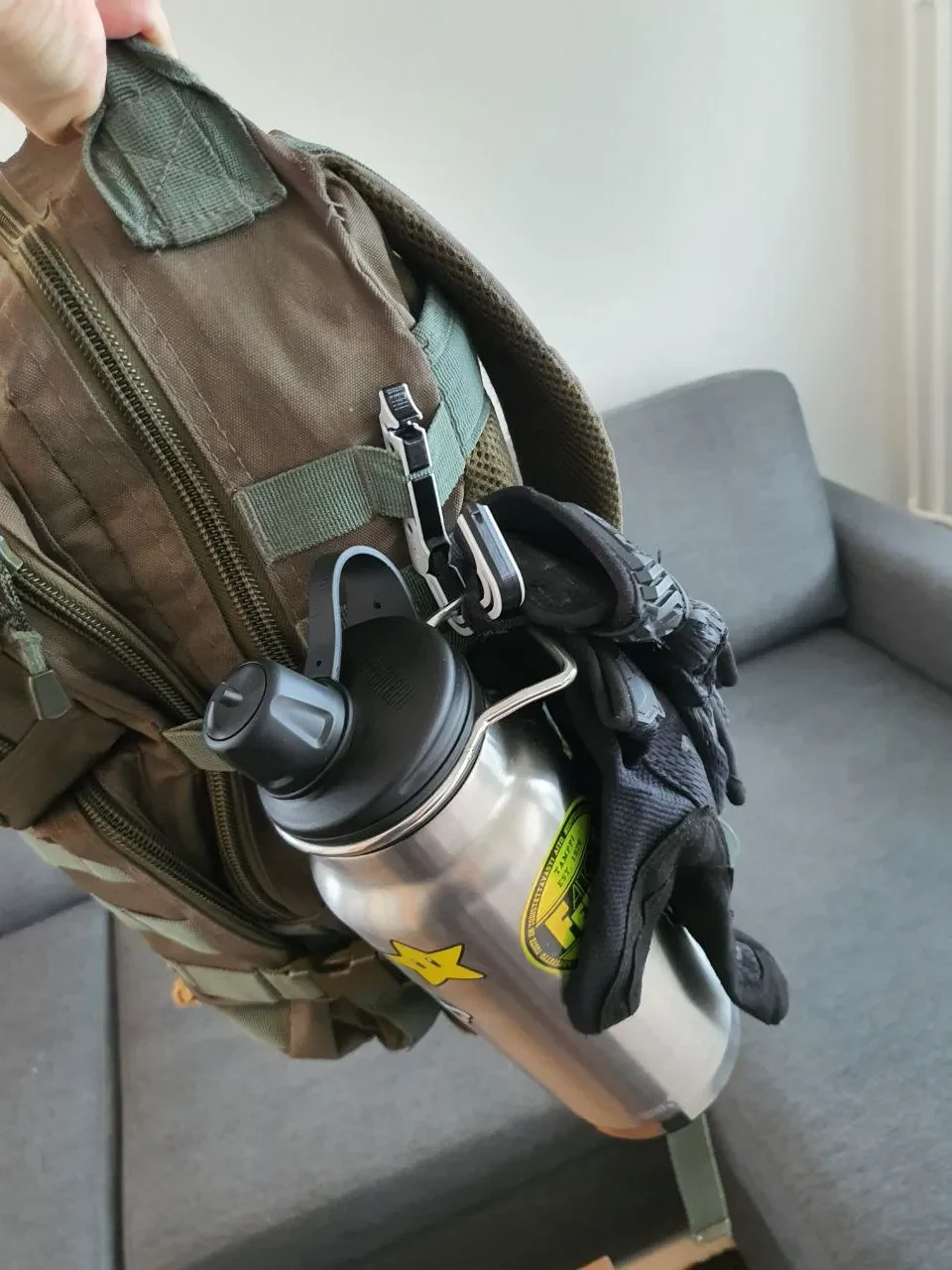

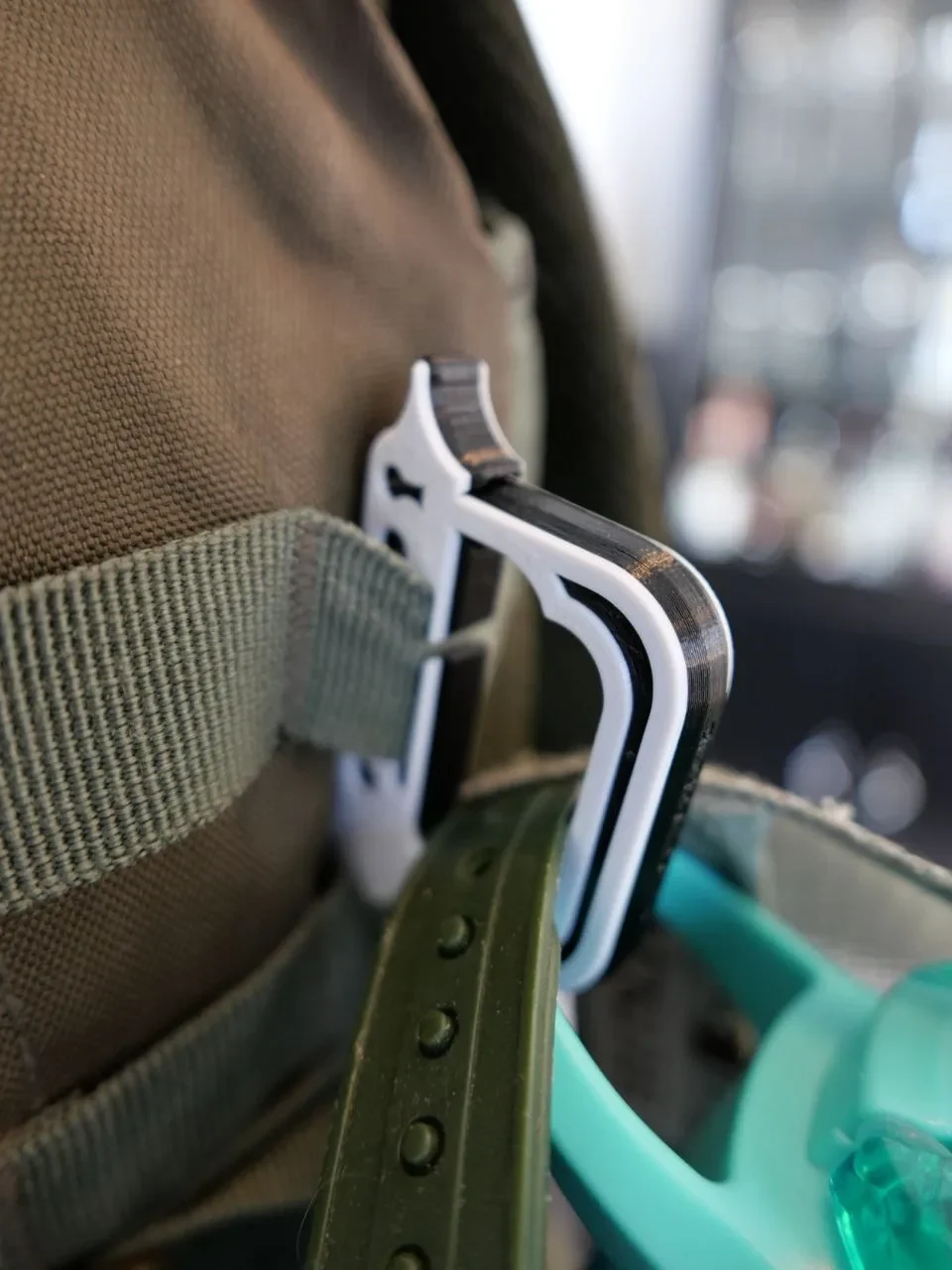

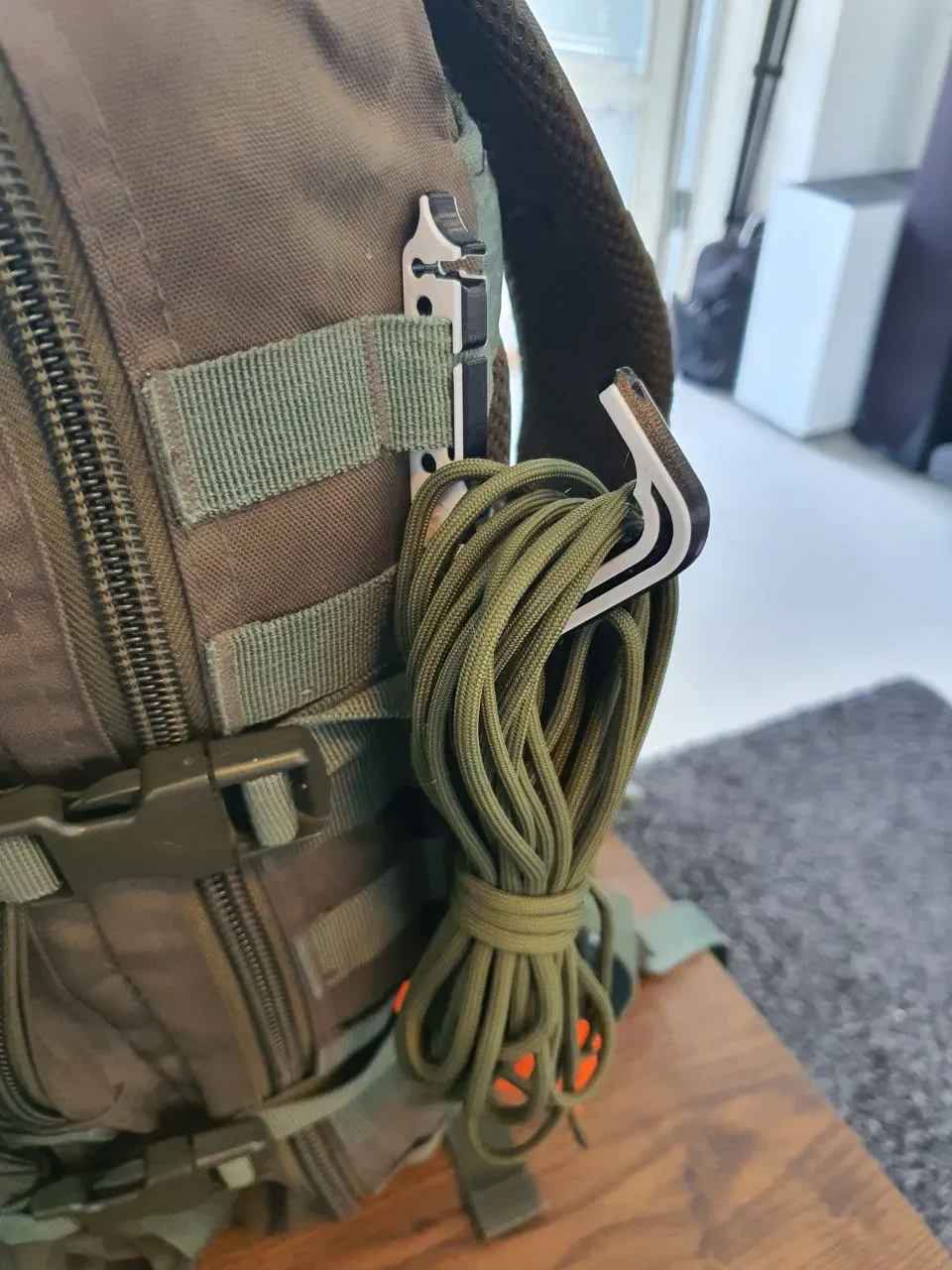

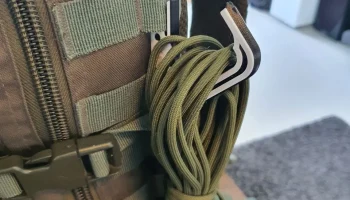

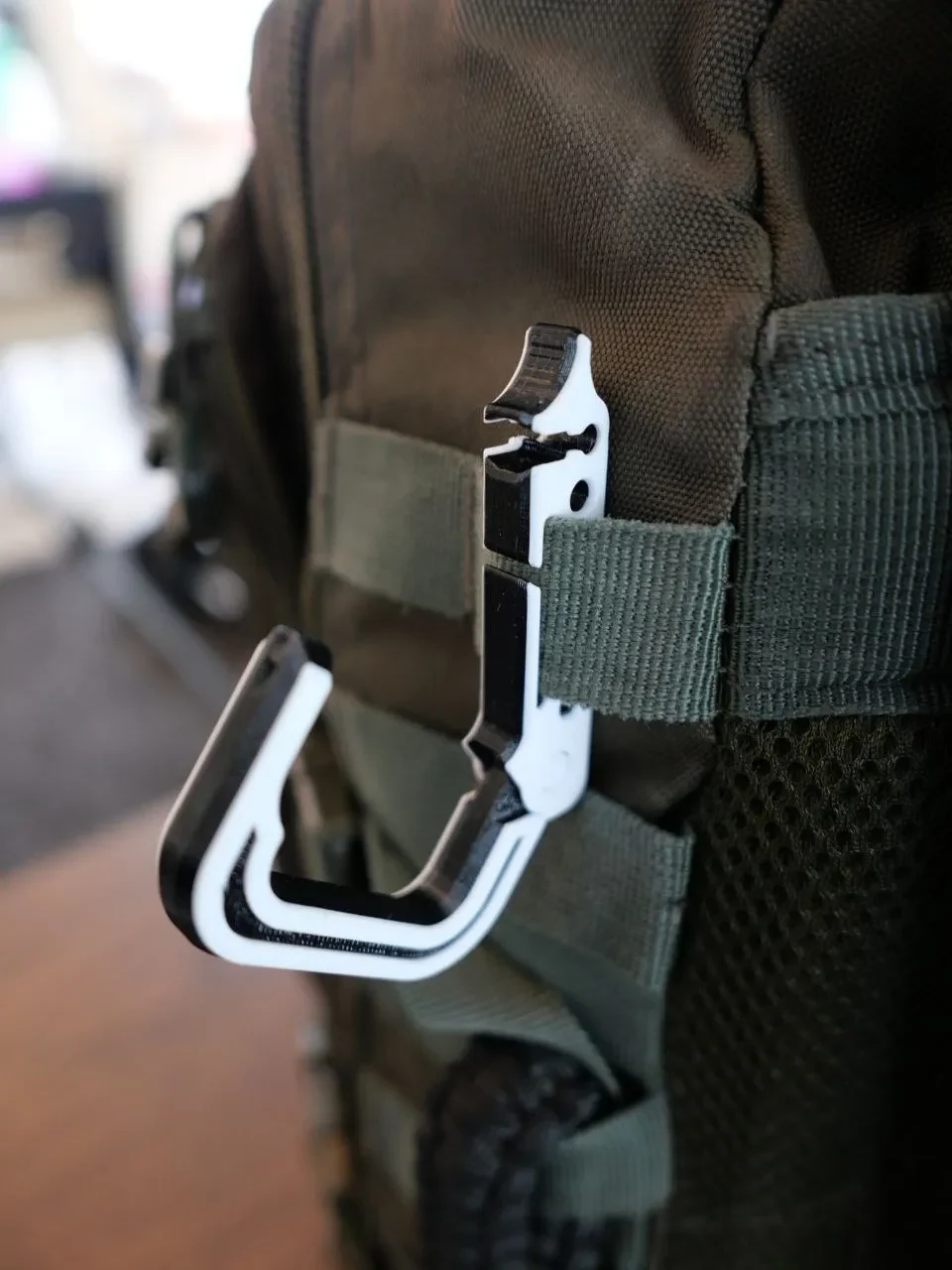

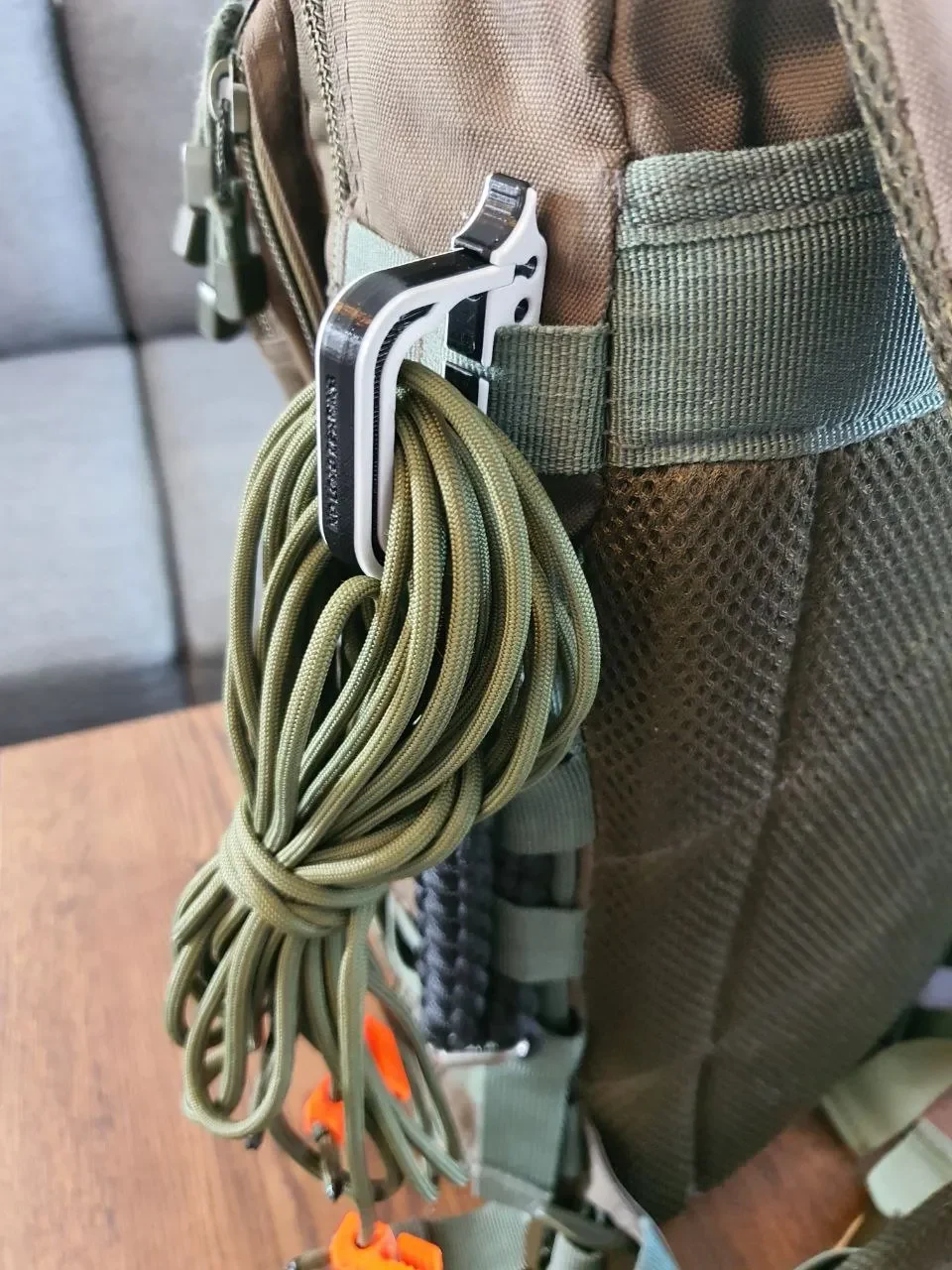

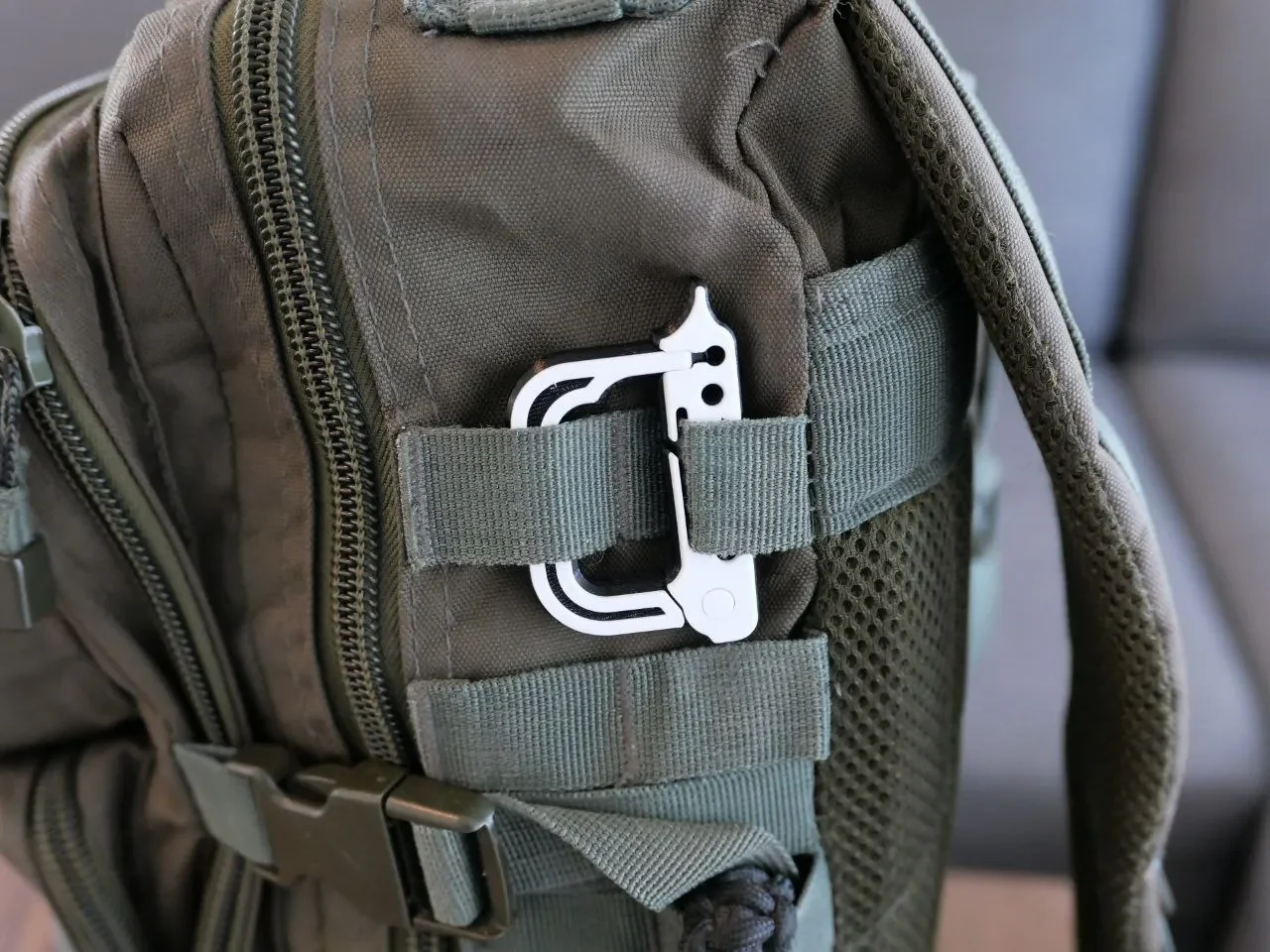

Чрезвычайно универсальный карабин с крючком и D-образным кольцом, вдохновленный карабинами ITW GrimLoc, которые я лично использую в течение многих лет на своем снаряжении и рюкзаках. Идеальное решение для доступа одной рукой и переноски часто используемых предметов, таких как перчатки, шапк��, бутылки с водой, пучки паракорда и т. д., на боковой стороне рюкзака. Или практически везде, где есть лямки MOLLE/PALS или ремни шириной 25 мм для крепления.

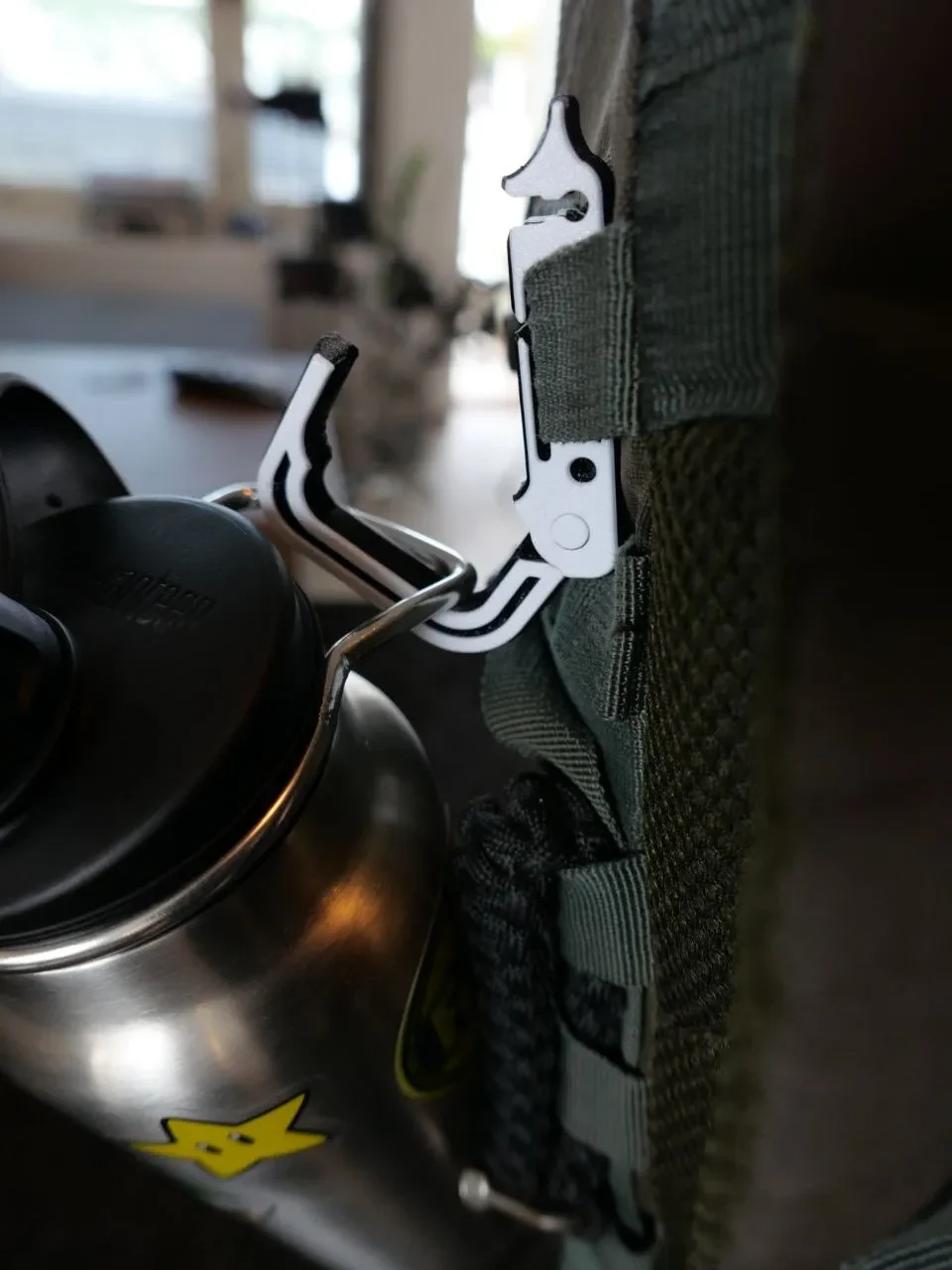

По сравнению с обычными пружинящими карабинами эта конструкция обеспечивает более легкий доступ для захвата или повторного прикрепления предметов, и ее можно оставить в открытом положении, при этом все надежно удерживается на крючке. Легко открывать и закрывать одной рукой, да��е если он загружен снаряжением.

Тщательно протестировано, чтобы обеспечить прочную конструкцию и надежный замок, при этом его легко открыть нажатием кнопки для большого пальца.

Кроме того, имеются два отверстия диаметром 4 мм для дополнительных вариантов крепления с помощью паракорда или другого шнура. С их помощью вы можете создать удобные в использовании закрывающиеся точки подвешивания в лагере для курток, рюкзаков, полотенец, походной лопатки и т. д.

Для большей универсальности теперь существуют новые варианты стандартной конструкции крючка. Подробную информацию о вариантах и ​​отдельных папках на странице «Файлы» смотрите в журнале обновлений внизу.

И, пожалуйста, опубликуйте марку, если решите распечатать и использовать эту модель :-)

Печать:
Материал: рекомендуется использовать PETG или аналогичные гибкие и ударопрочные материалы.
ПЛА не рекомендуется!
PETG, CPE, ABS, ASA протестированы и подтверждены
Поликарбонат протестирован, но может оказаться слишком жестким для пружины, поэтому пробег может варьироваться.
может работать с отдельной конструкцией пружины, оптимизированной для более жестких материалов
Нейлон, ПП не тестировался, но может подойти
Периметры: 4-5 периметров
Заполнение: 20%-30% заполнение гироида.
Высота слоя: оптимизирована для 0,2 мм, более тонкие слои также должны работать без проблем.
Опоры и поля: нет
Ориентация: кладка с обеих сторон, крючок слегка открыт (должен быть правильно ориентирован в файлах печати)

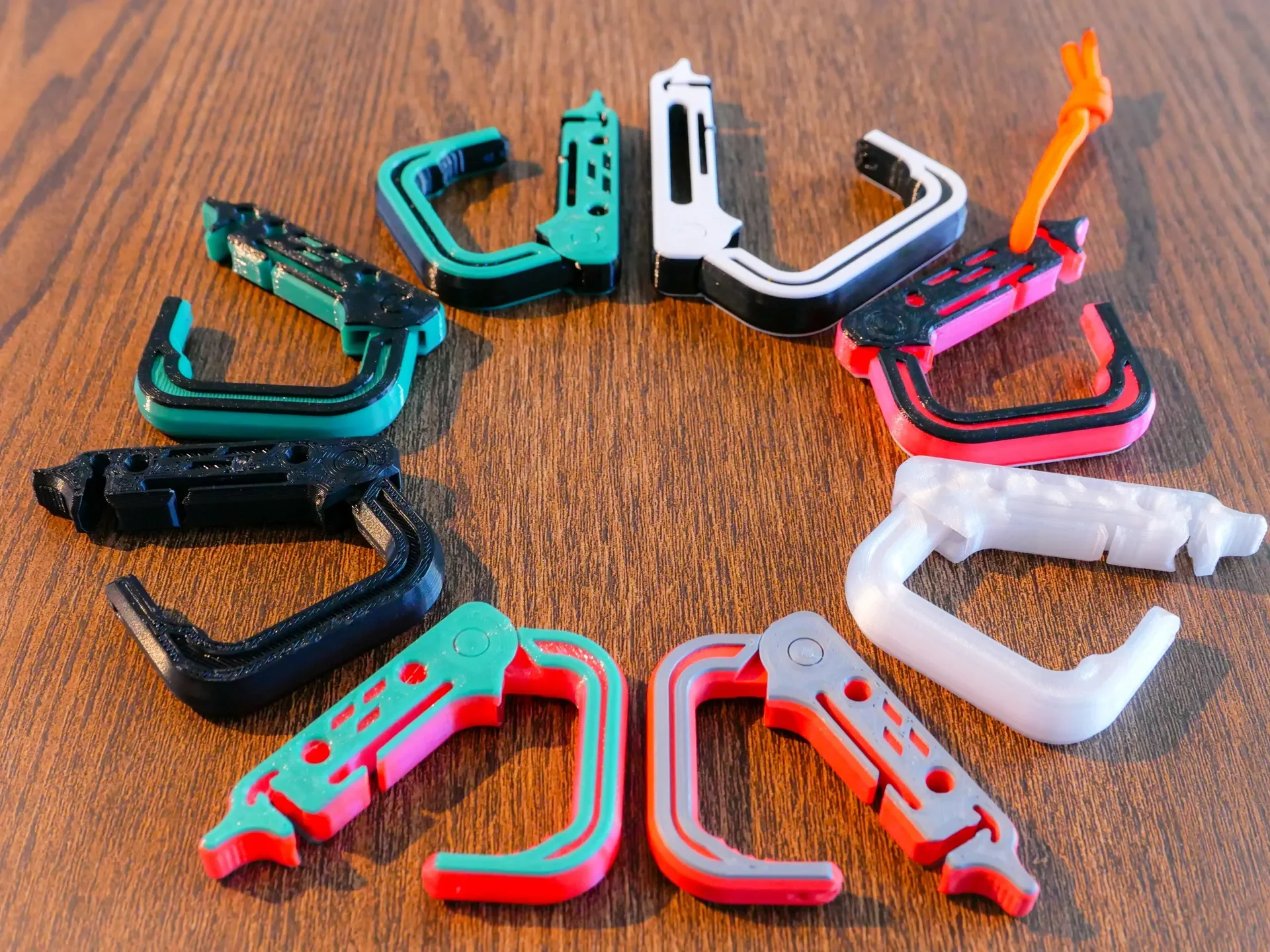

Высота изменения цвета (опционально): 1,2 мм и 9,2 мм.

Шарнир спроектирован с жесткими допусками, поэтому для его первого перемещения потребуется изрядное усилие. (Улучшено в дизайне V2)

Точно так же механизм блокировки поначалу может показаться немного жестким, но после некоторого использования им становится легче управлять. Чтобы расстегнуть пряжку, поместите большой палец на кнопку сверху, а указательный палец внутрь петли, а затем нажмите кнопку этим большим пальцем.

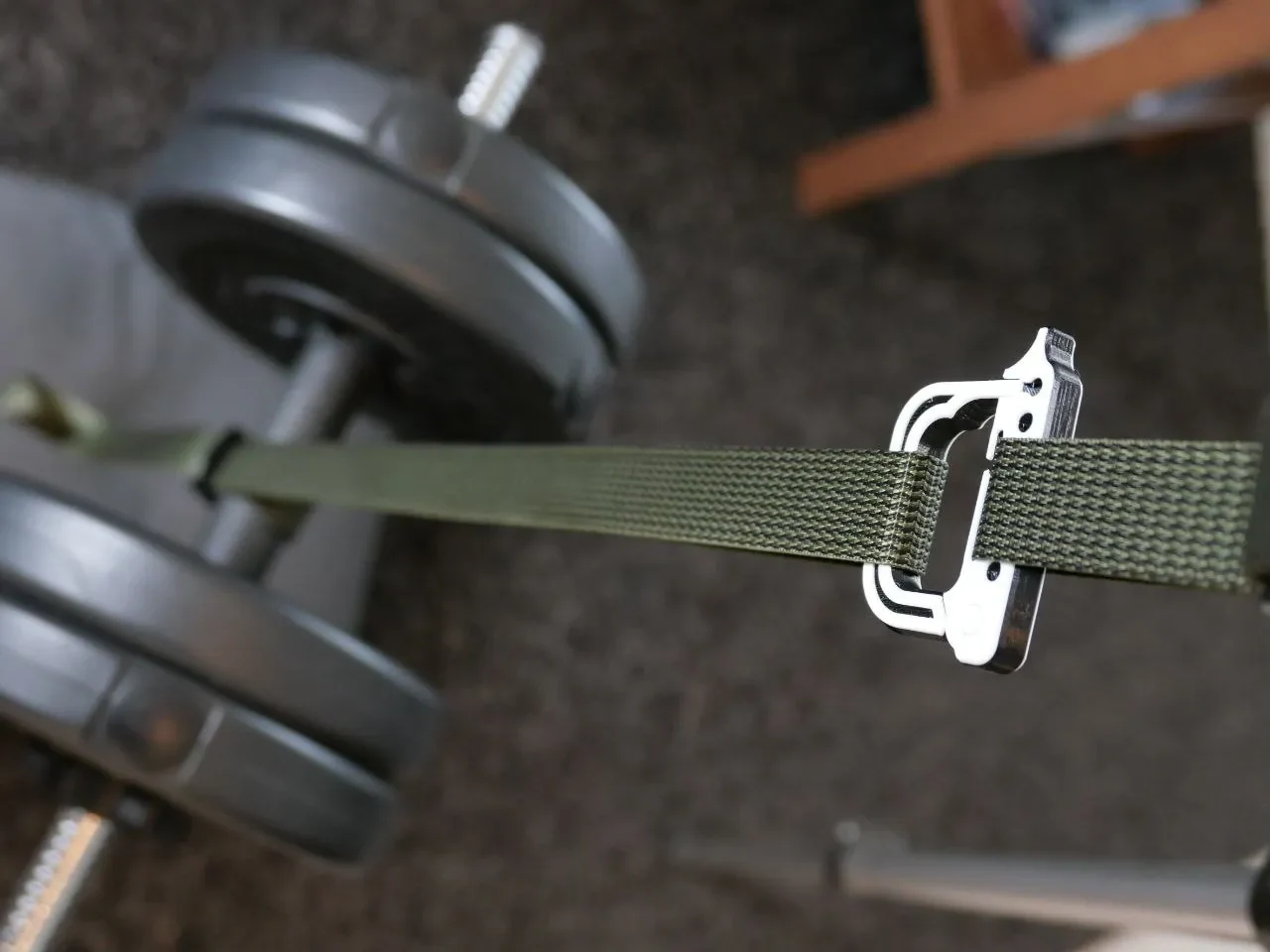

Испытания статической нагрузкой (V1 и V2):
тест проводился со стандартными крючками V1 и V2
тестовые образцы, напечатанные обычным PETG с 4 периметрами и 25% заполнением гироида.
испытательные образцы удерживаются ремнем шириной 25 мм в прорези для ремня и загружаются с помощью другого ремня шириной 25 мм внутри основного крючка.

Направление открытия ворот, ворота закрыты:

Гантель весом 10 кг, держать не раскрывая. Открылся, но не сломался при нагрузке около 30 кг.

Вертикальная ориентация, ворота закрыты:

Гантель массой 10 кг удерживается, не раскрываясь. V1 открылся и вышел из строя при весах ~35 кг, V2 открылся и вышел из строя при аналогичной нагрузке.

Вертикальная ориентация, ворота открыты:

Гантель массой 10 кг удерживается без повреждений шарнира. V1 вышел из строя при весе ~25 кг, а в V2 нагрузка при отказе увеличилась до ~30 кг.

Режимы отказа:

Очень доволен изменением режимов отказа для версии V2. Теперь, похоже, у него нет ни одного слабого места, а во время тестирования он потерпел неудачу по двум разным причинам. (на фото выше)

В целом я считаю, что отказная нагрузка в 30-35 кг — это вполне хороший показатель для обеспечения безопасности пользователей. Пользователь не должен иметь возможности зацепиться или застрять в карабине ни в какой ситуации, и на самом деле даже маленькие/молодые пользователи в большинстве случаев будут весить не менее 35 кг.

Журнал обновлений:
20.9.2024 — Добавлен вариант с повышенным допуском для стандартного крючка.
На основе отзывов @sethmoser добавлен новый вариант стандартного хука.
Обнаружены проблемы при пакетной печати с соплом 0,6 мм из PETG.
Допуски шарниров увеличены на 0,1 мм для всех поверхностей (0,2 мм → 0,3 мм).
Создан отдельный «Альтернативный
