Компактные держатели розеток - Gridfinity............

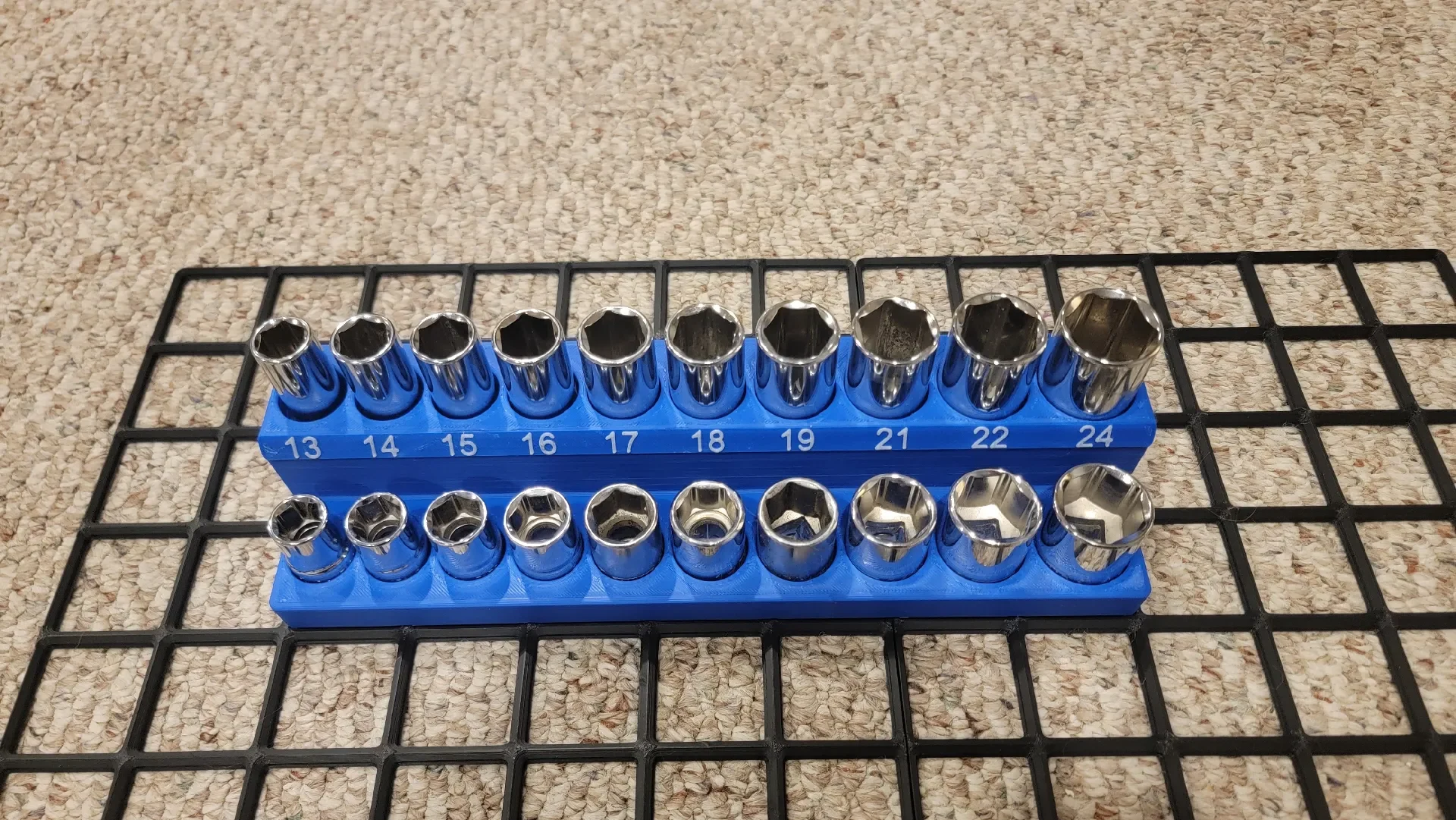

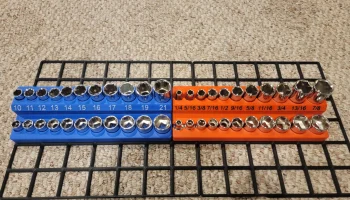

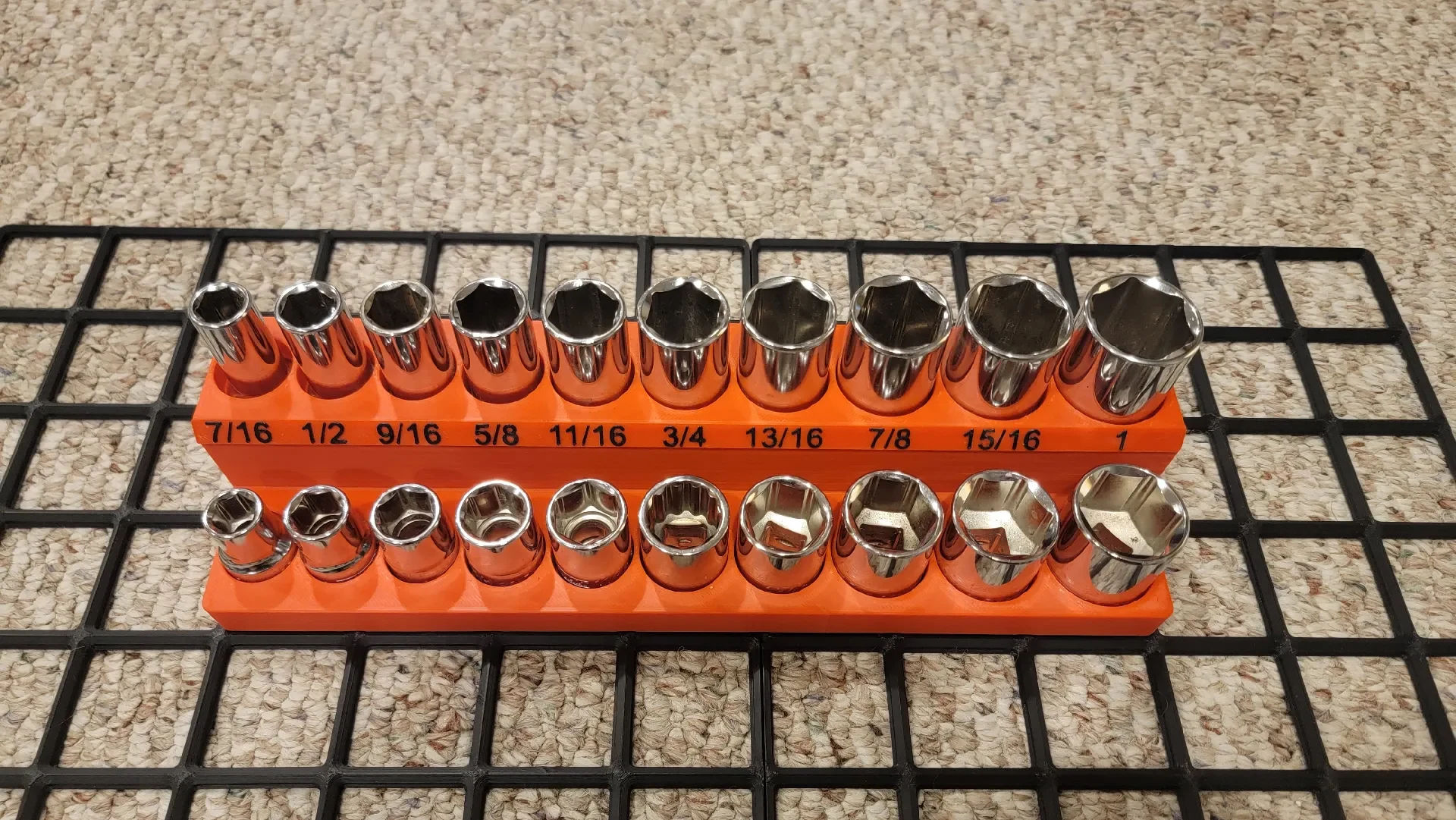

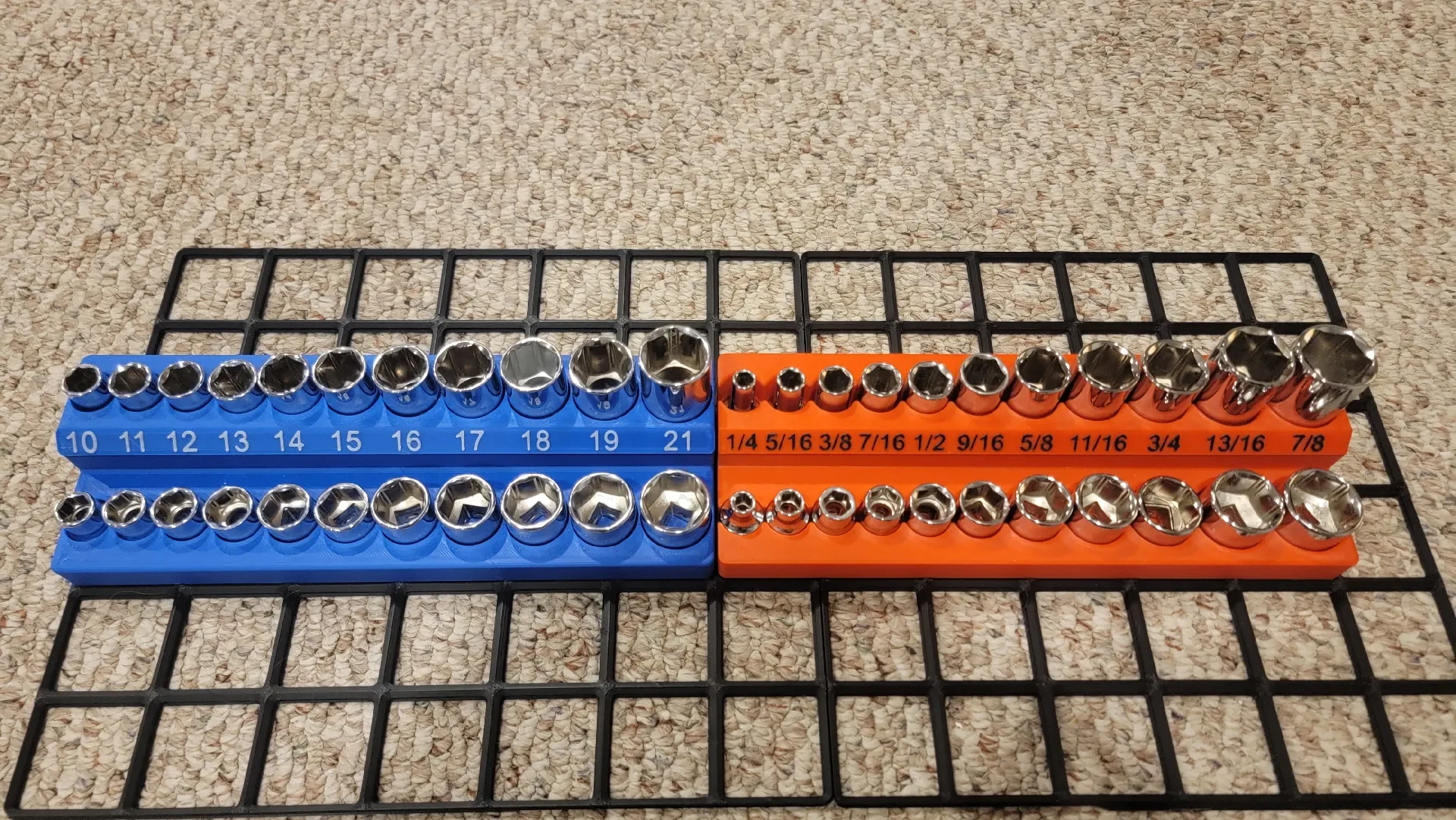

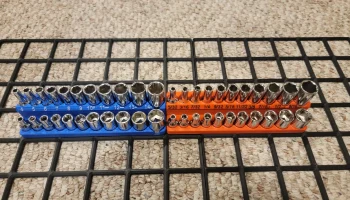

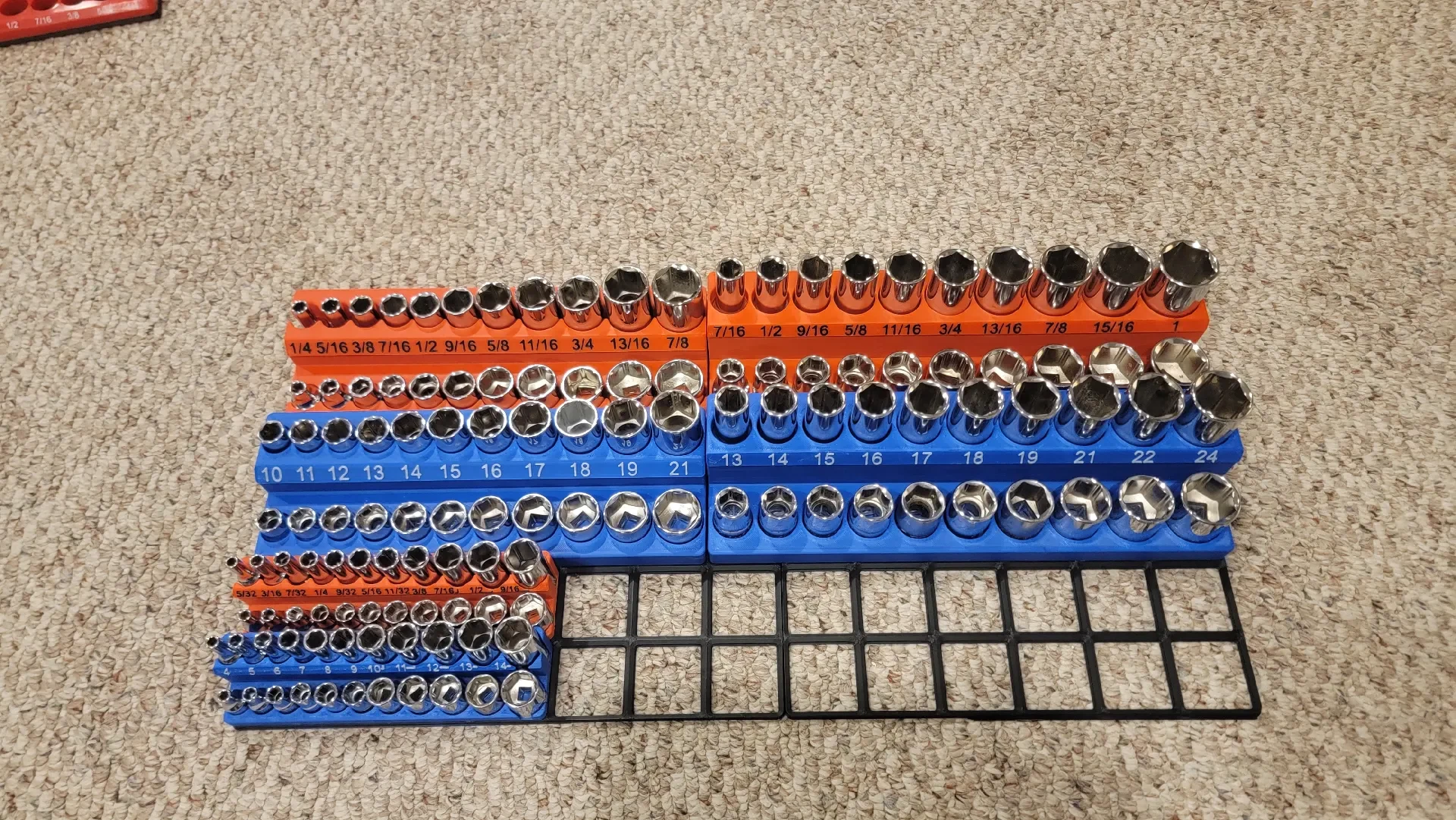

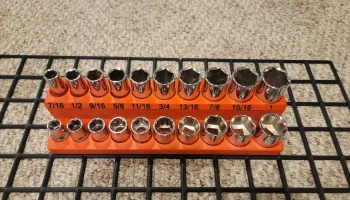

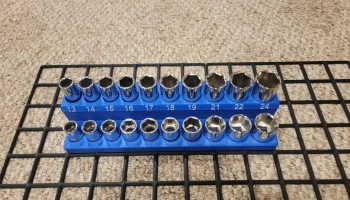

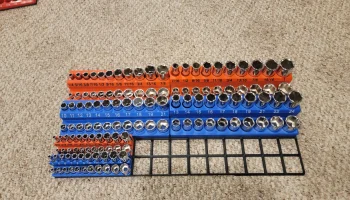

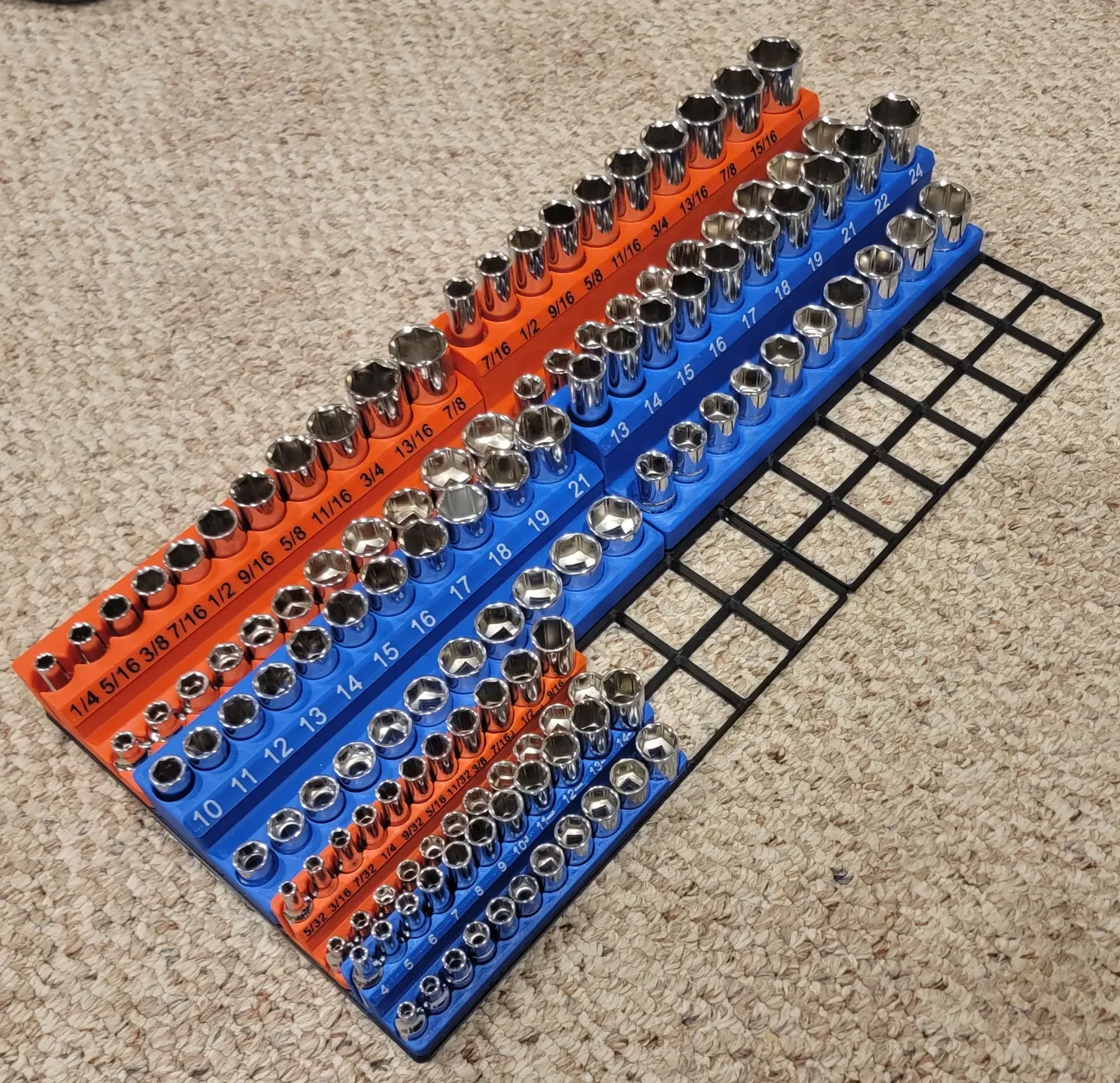

В Интернете есть много отличных моделей органайзеров для розеток Gridfinity, но мой набор инструментов невелик, поэтому мне нужно было, чтобы они были максимально эффективными. Это мой взгляд на компактные органайзеры для розеток. Мне пришлось пойти на некоторые компромиссы в тексте держателей ¼-дюймовых дисков, но я думаю, что с учетом всех обстоятельств все получилось хорошо. Если вам интересно, почему некоторые размеры отсутствуют, то это потому, что эти размеры включены в принадлежащий мне набор разъемов. Обновление: я также опубликовал однорядные версии этих держателей разъемов! Ссылки находятся внизу этой страницы!

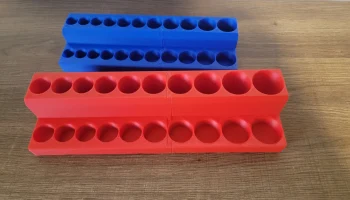

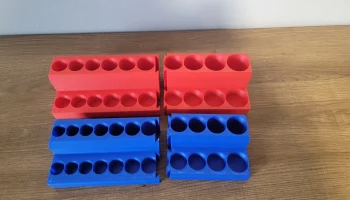

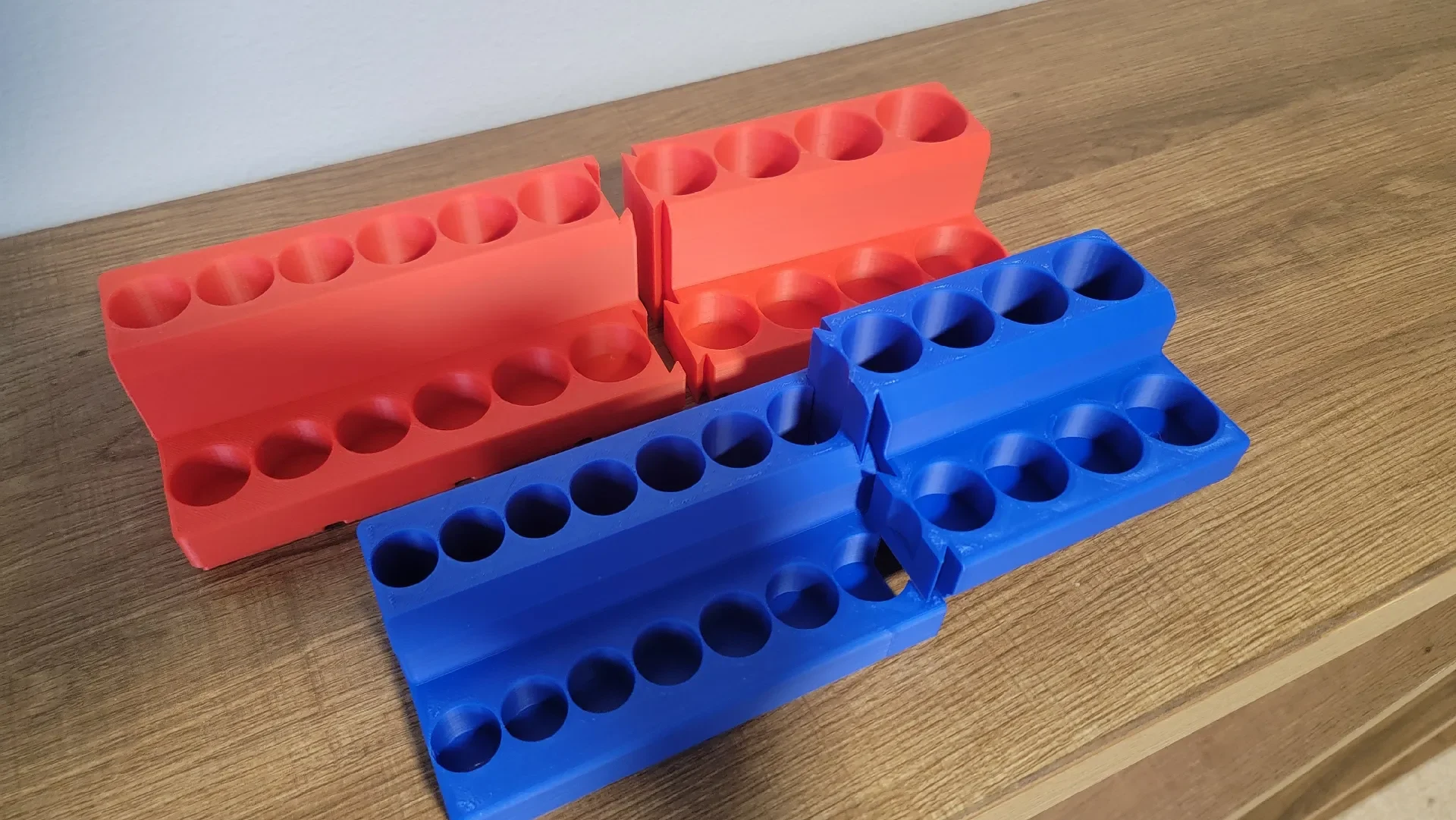

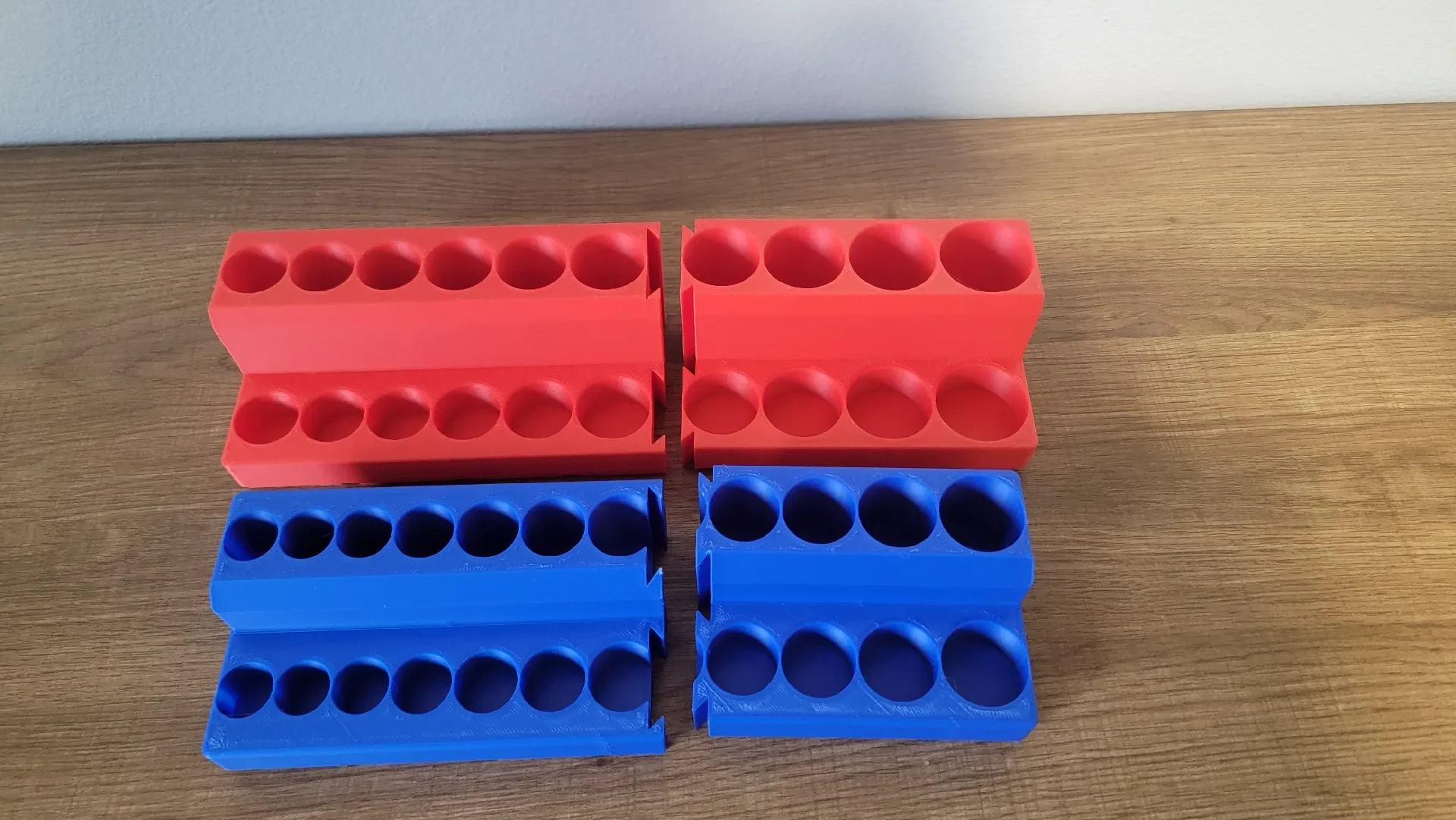

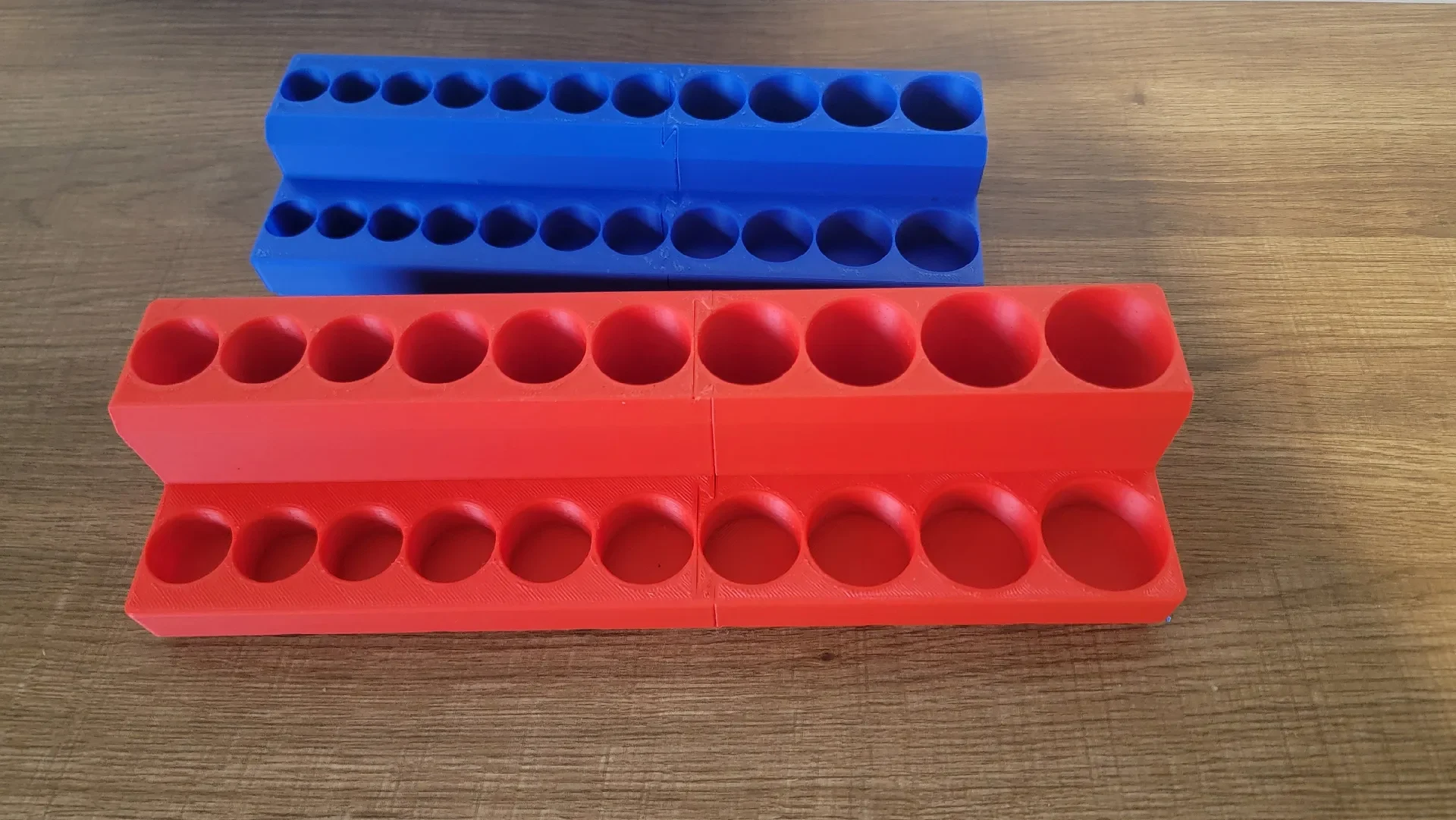

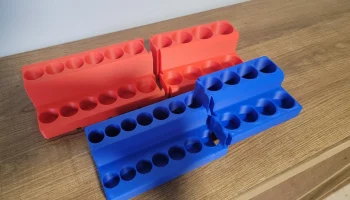

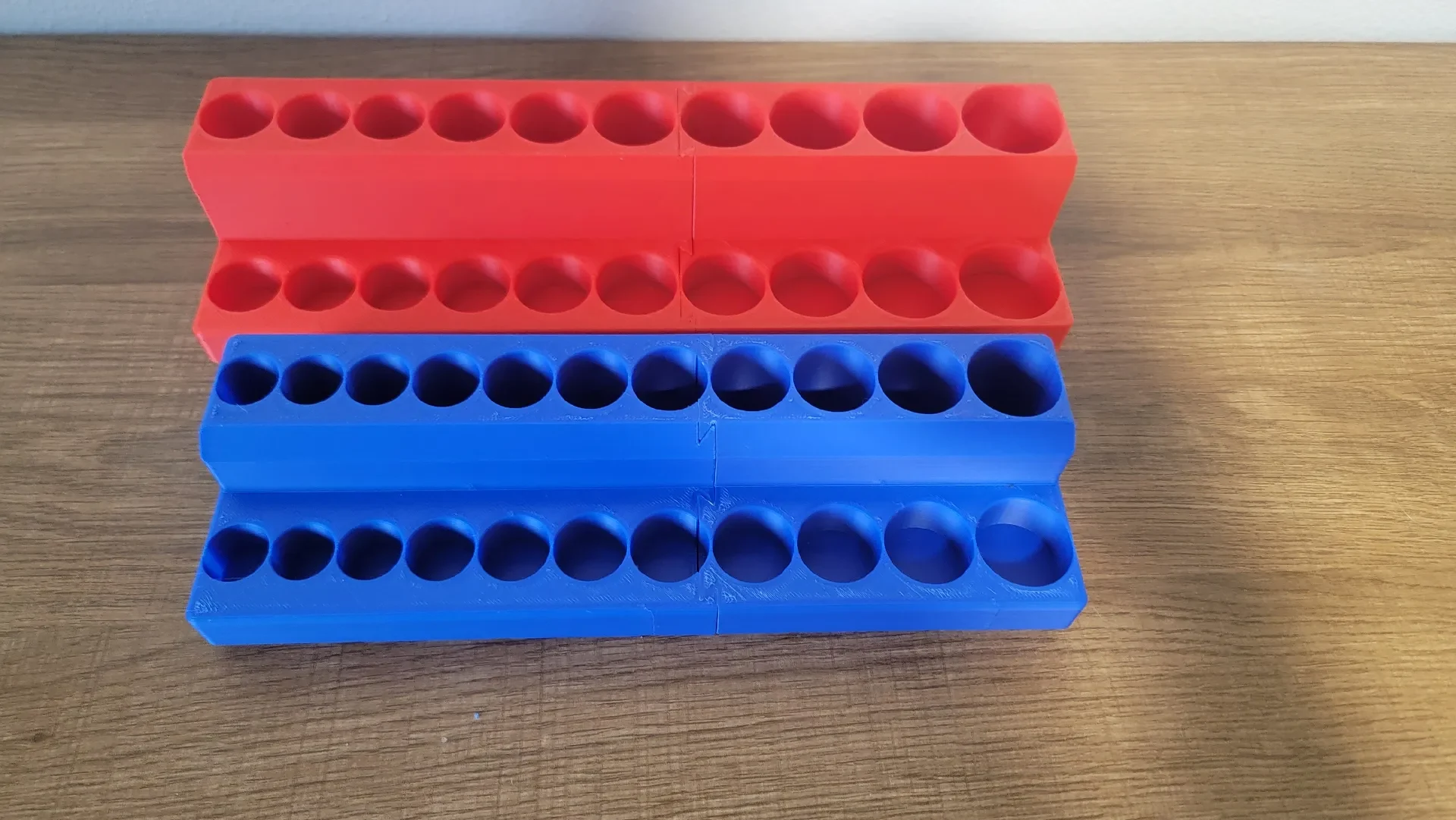

Я включил файлы с разделенными держателями дисков 3/8 дюйма и ½ дюйма, чтобы их можно было печатать на печатных столах размером 220 x 220 мм. Если вы планируете распечатать эти разделенные модели, я настоятельно рекомендую сначала распечатать файл «Тестовая печать ласточкиного хвоста», чтобы убедиться, что допуски вашего принтера позволяют выполнить сборку. Если при печати теста «ласточкин хвост» допуски слишком жесткие, вы не сможете собрать окончательные модели. Пожалуйста, сэкономьте немного нити и сначала распечатайте эту тестовую модель! Если вы не можете собрать тестовый отпечаток «ласточкин хвост», потратьте некоторое время на настройку принтера, прежде чем печатать держатели гнезд. Я разработал их с допуском 0,2 мм, поэтому достаточно хорошо настроенный принтер сможет успешно их печатать. Тестовый отпечаток «ласточкин хвост» служит держателем бит, так что вы все равно можете извлечь из него пользу.

Диаметр отверстий на 1 мм больше, чем у моих головок DeWalt. Розетки других производителей могут оказаться слишком большими для установки. Мне не хотелось бы, чтобы кто-то тратил сотни граммов нити на печать держателей только для того, чтобы обнаружить, что их гнезда не подходят! Я настоятельно рекомендую распечатать шесть различных файлов для проверки отверстий, чтобы убедиться, что ваши розетки подойдут. Для печати всех шести тестовых файлов потребуется всего около 65 г нити. Тестовые отпечатки с отверстиями 3/8 дюйма и ½ дюйма необходимо повернуть на 45 градусов, чтобы они поместились на печатной платформе размером 220 x 220 мм.

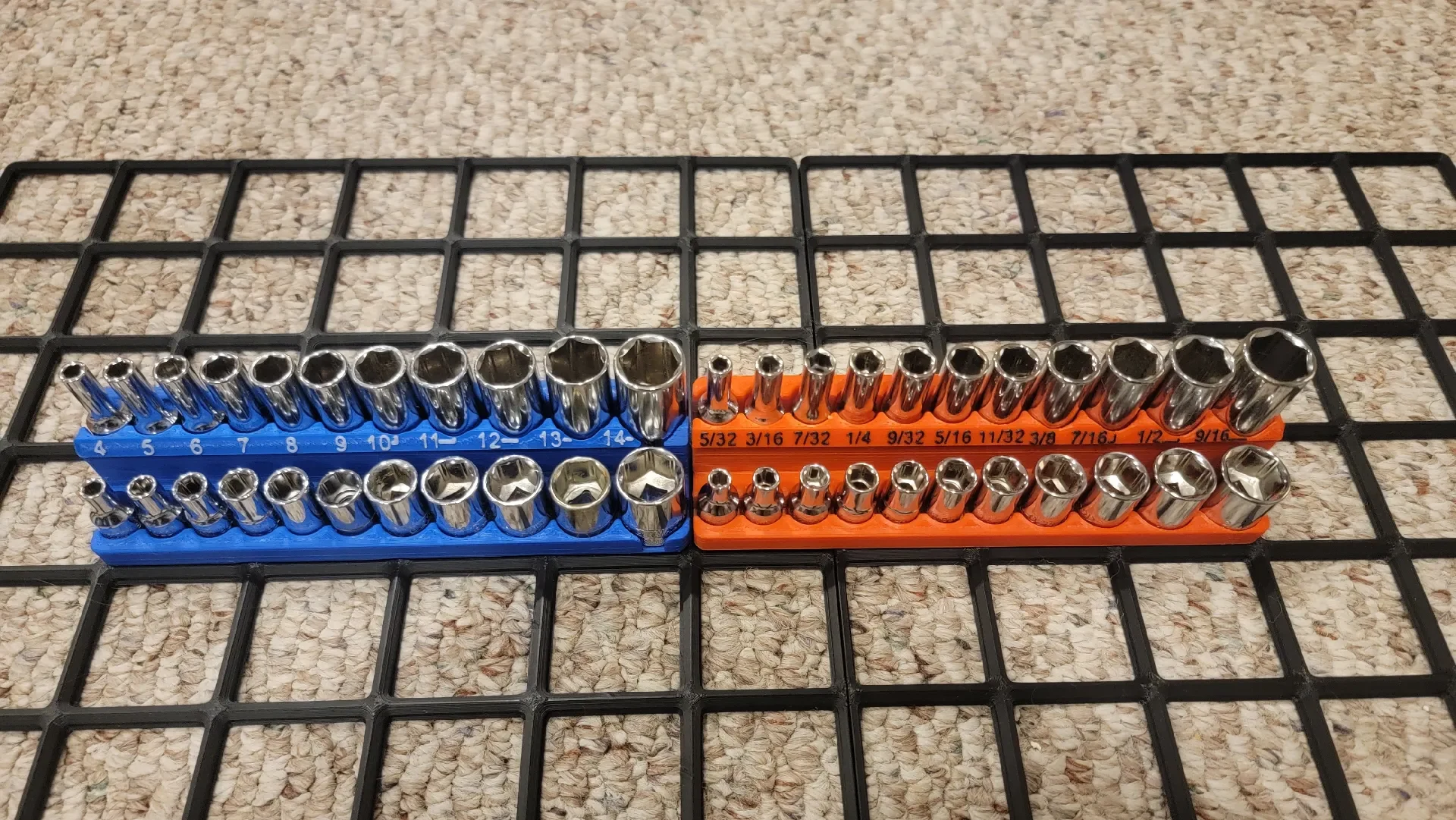

Этикетки распечатываются отдельно и приклеиваются на держатели розеток. Мне удалось напечатать их с соплом 0,4 мм и высотой слоя 0,2 мм. Я изменил цвет нити после слоя 3 (0,6 мм). Этикетки размером 3/8 дюйма и ½ дюйма также необходимо повернуть на 45 градусов, чтобы они поместились на печатной платформе размером 220 x 220 мм.

Настройки печати:

Высота слоя: 0,2 мм
Количество линий стены: 3
Верхние слои: 4
Нижние слои: 3
Заполнение: 15% гироид

У меня были проблемы с деформацией углов, поэтому я использовал юбку с 10 линиями и расстоянием 0,0 мм. Я выбрал этот метод вместо полей, потому что он устраняет поля между линиями сетки. Если вас беспокоит деформация или возникают подобные проблемы, возможно, вы захотите попробовать. Для сп��авки я приложил скриншот настроек юбки.

Если вы решите распечатать их и у вас будет такая возможность, оставьте отзыв! Если у вас есть какие-либо проблемы или вопросы, оставьте комментарий, и я сделаю все возможное, чтобы решить его для вас!

Обновление! Я разместил однорядные варианты этих держателей розеток! Ссылки ниже!
