Основание Gridfinity Clickfinity - без магнитов, универса...

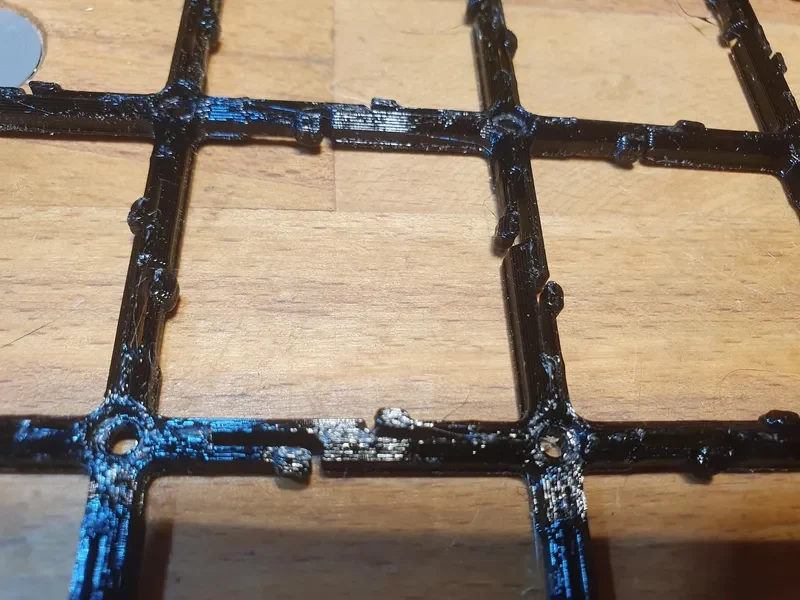

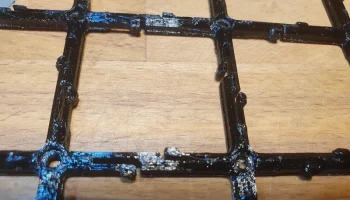

Clickplate — это базовая пластина Gridfinity, в которой не используются магниты. Вместо этого он закрепляет контейнеры с четырьмя стрелковыми оружиями на квадрат. Захват довольно сильный, так как линии слоев сцепляются друг с другом.

Вот видео этого в действии.

Here are the economic bins.

В этом ремиксе есть отверстия для винтов и удлинители «ласточкин хвост», позволяющие создавать большую сетку, соединяя несколько меньших: мне нравится называть ее Clickfinity!

Credit goes to the original creator, jerrymk.

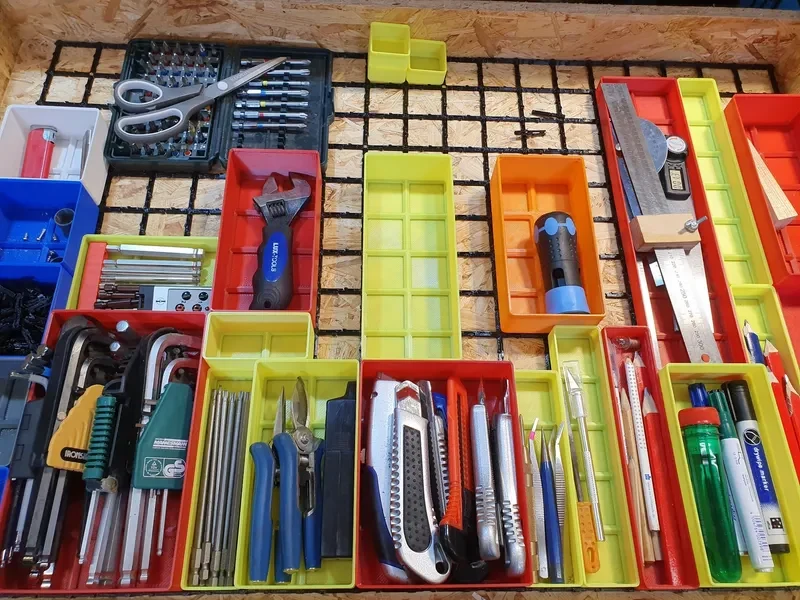

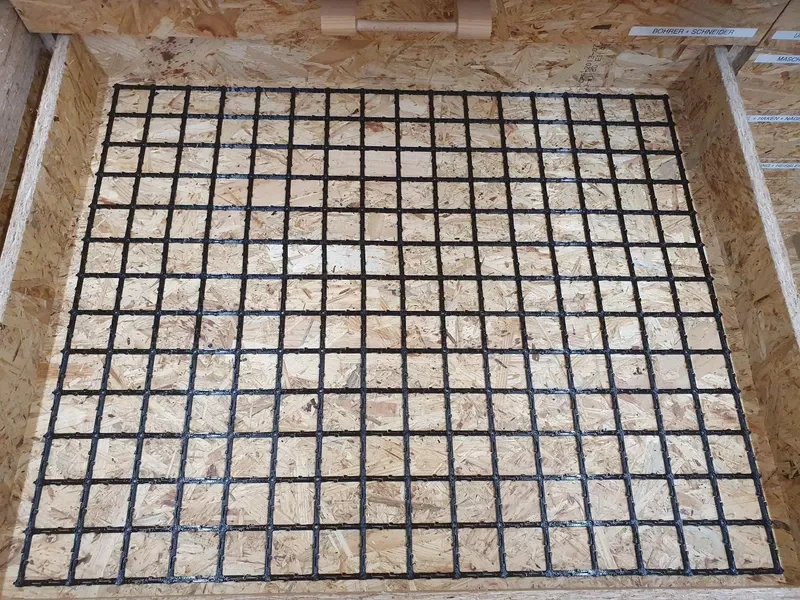

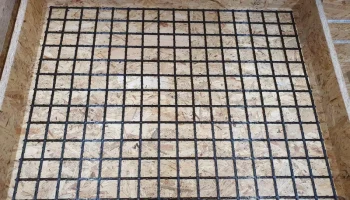

Для сетки 16х13, показанной на фотографиях, потребовалось бы 1664 магнита, а у меня таких ящиков 10. Как видите, нажимные пластины сэкономили мне целое состояние!

Использование нити

Например, для светового магнита Gridfinity 7x7 требуется 120 г нити, а для этой версии — всего 55 г, как и для базовой рамы Gridfinity.

Основы сборки

Все сетки имеют разъемы M по бокам и разъемы W сверху и снизу, поэтому ориентация сетки имеет решающее значение. Именно поэтому существуют варианты 1x2 и 2x1, поскольку они различаются. 1х2 означает 1 в ширину и 2 в высоту.

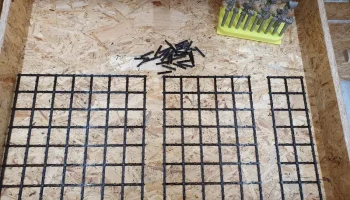

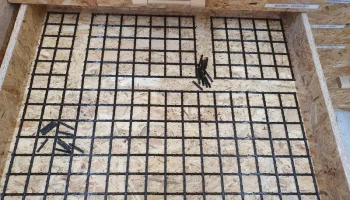

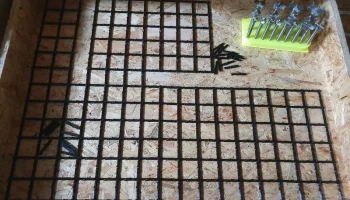

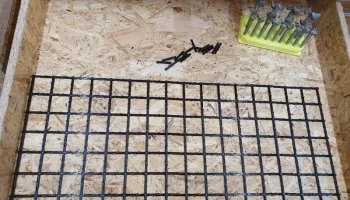

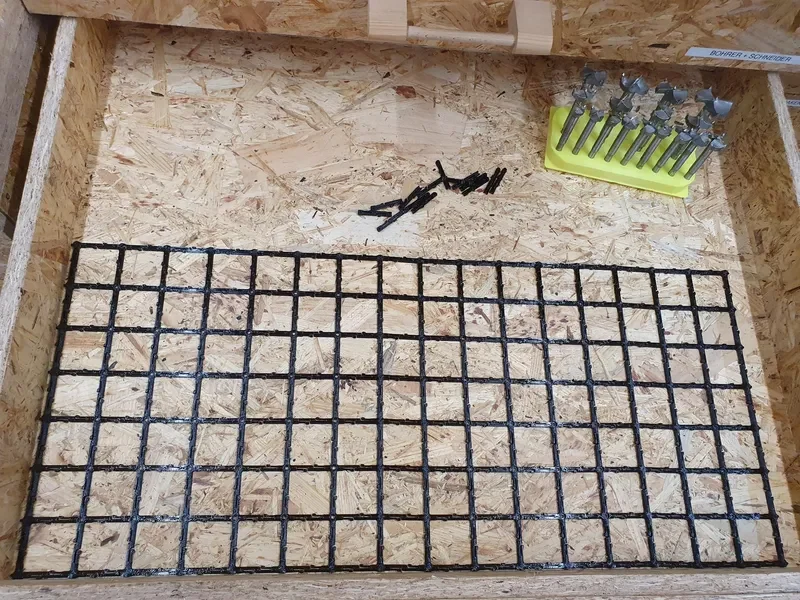

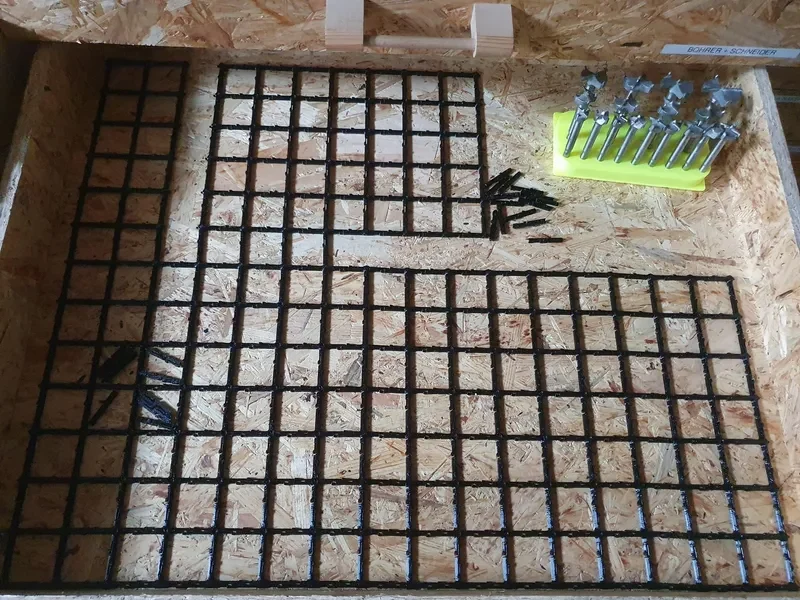

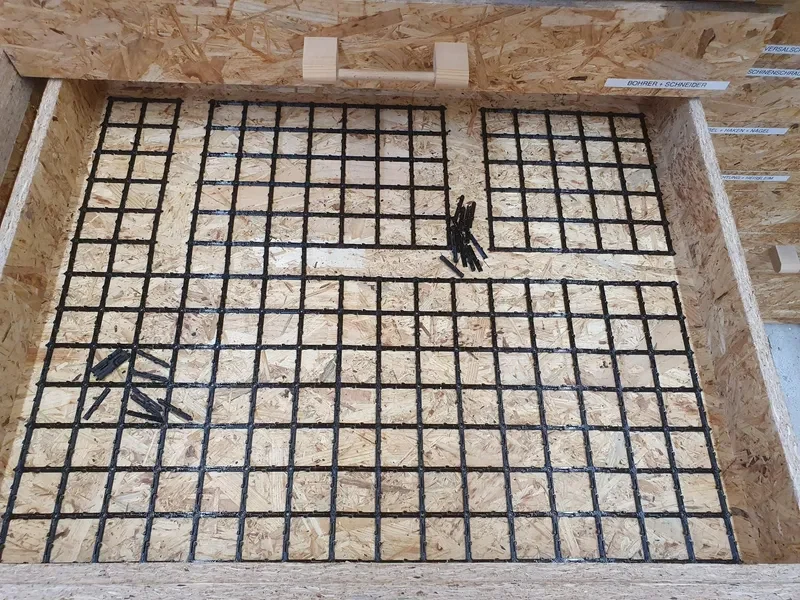

Хотя вы можете собирать полные сетки, используя только соединения и концентраторы, я рекомендую избегать концентраторов. Спланируйте свою сетку таким образом, чтобы требовалось соединить только один слот соединениями. Refer to the images I provided.

For example, if you want a 5-wide grid but your printer can only accommodate 3 wide, print two 2-wide grids and connect them with joins instead of creating a 3-wide grid and filling the remaining 2-wide space with joins and hubs. Такой подход позволит получить более стабильную сетку с отверстиями для ее крепления.

Также обратите внимание, что варианты 1x или x1 не имеют отверстий для винтов.

«Боковых» вариантов нет, а это означает, что готовая сетка будет иметь «ласточкин хвост» по бокам. Если вам это не нравится, вы можете удалить их с помощью плоскогубцев. Идея этой конструкции заключается в том, чтобы сохранить модульную систему, которую в дальнейшем можно будет трансформировать в различные формы.

Закрепление защелки

Защелки легкие и тонкие, что означает, что они могут погнуться при попытке снять контейнер, особенно при печати из PETG. Если есть возможность, рекомендую закрепить их саморезами М2 или М2,5. Мне также удалось добиться успеха с помощью горячего клея и картонной основы.

Если эти методы не являются предпочтительными, рассмотрите возможность размещения более тяжелых контейнеров по бокам, чтобы обеспечить дополнительный вес.

Настройки печат�� (ВАЖНО!)
Печать с использованием PETG, ABS, ASA или нейлона. Не используйте PLA или PLA+, поскольку эти материалы расползаются под постоянной нагрузкой, из-за чего сетка со временем теряет сцепление.
Use a 0.4mm nozzle for precise dovetails. Если вы используете больший размер, соединения, скорее всего, не будут работать! Поверьте мне, я усвоил это на собственном горьком опыте.
Установите 2 стены, заполн��ние 15%-30%, 1 нижний слой и 2 верхних слоя.
Установите горизонтальное расширение начального слоя на -0,2 мм. Это компенсирует сжатие первого слоя, что очень важно для прилегания ласточкиных хвостов. Even if you had no squish, it would not hurt.
Если вы не часто печатаете из PETG, высушите его и начните первые тестовые отпечатки со скоростью около 50 мм/с, со скоростью 20 мм/с для первого слоя.
Начните с тестовой печати 4 концентраторов и по 2 каждого соединения. You should be able to assemble a square. Соединения должны защелкиваться вместе с некоторым усилием пальцев, и для этого не нужны такие инструменты, как молоток. Удовлетворительный щелчок указывает на правильную посадку.
Соединения должны сидеть плотно, чтобы они не упали, когда вы перемещаете квадрат или вставляете его на дно мусорного ведра.
Вы также должны уметь разбирать квадрат, ��е ломая его.
Если посадка слишком свободная, увеличьте скорость потока на 5% и повторите попытку. If it's too tight, decrease it by 5%.
Опубликуйте мейк :) Спасибо
