Светодиодная рамка 2.0 (Мультиборд) для ИКЕА СКАДИС.........

Светодиодная рамка 2.0 для перфорированной панели IKEA SKADIS

НАКОНЕЦ-ТО я могу поделиться многоплатной версией моей светодиодной рамки.

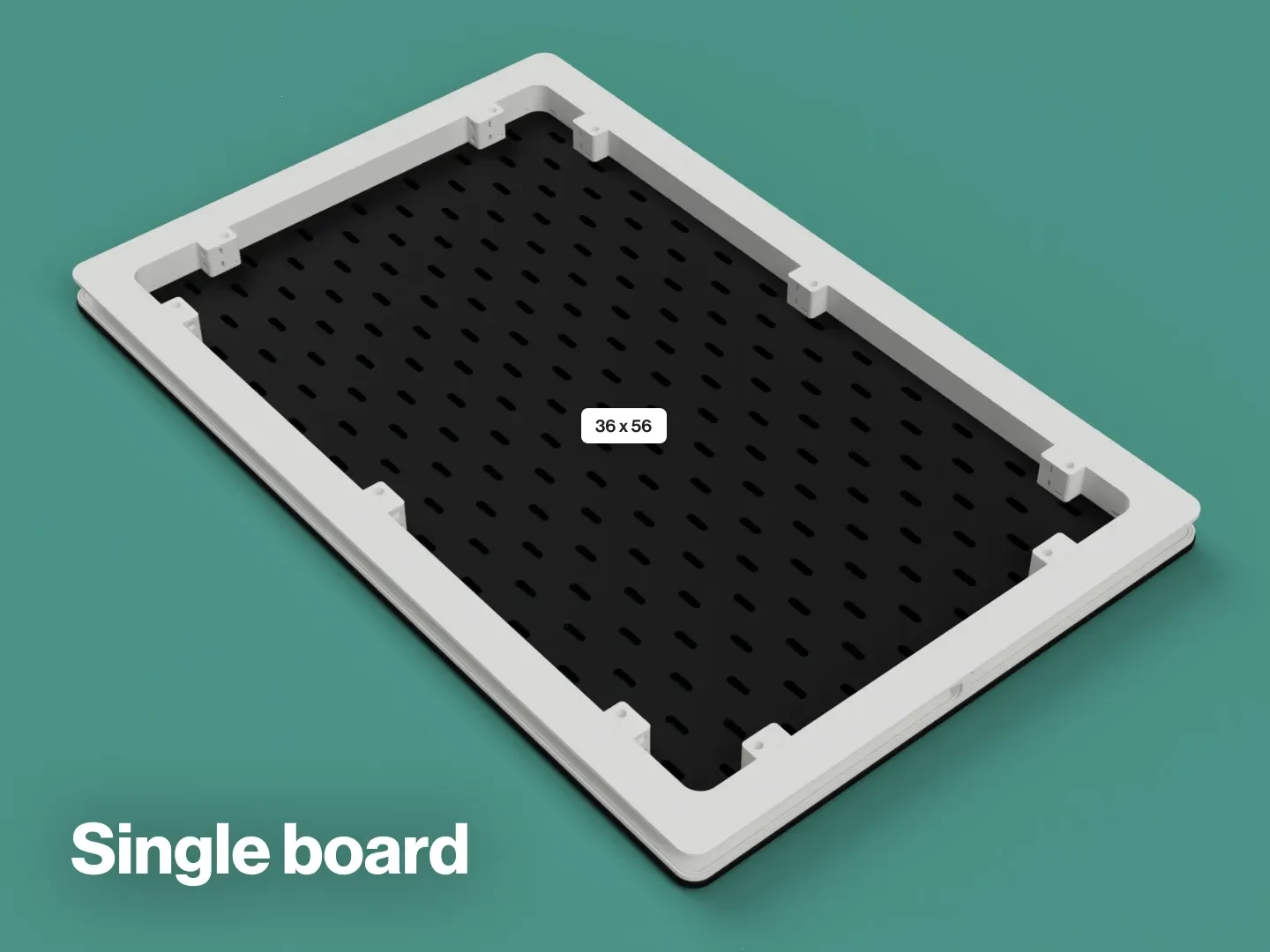

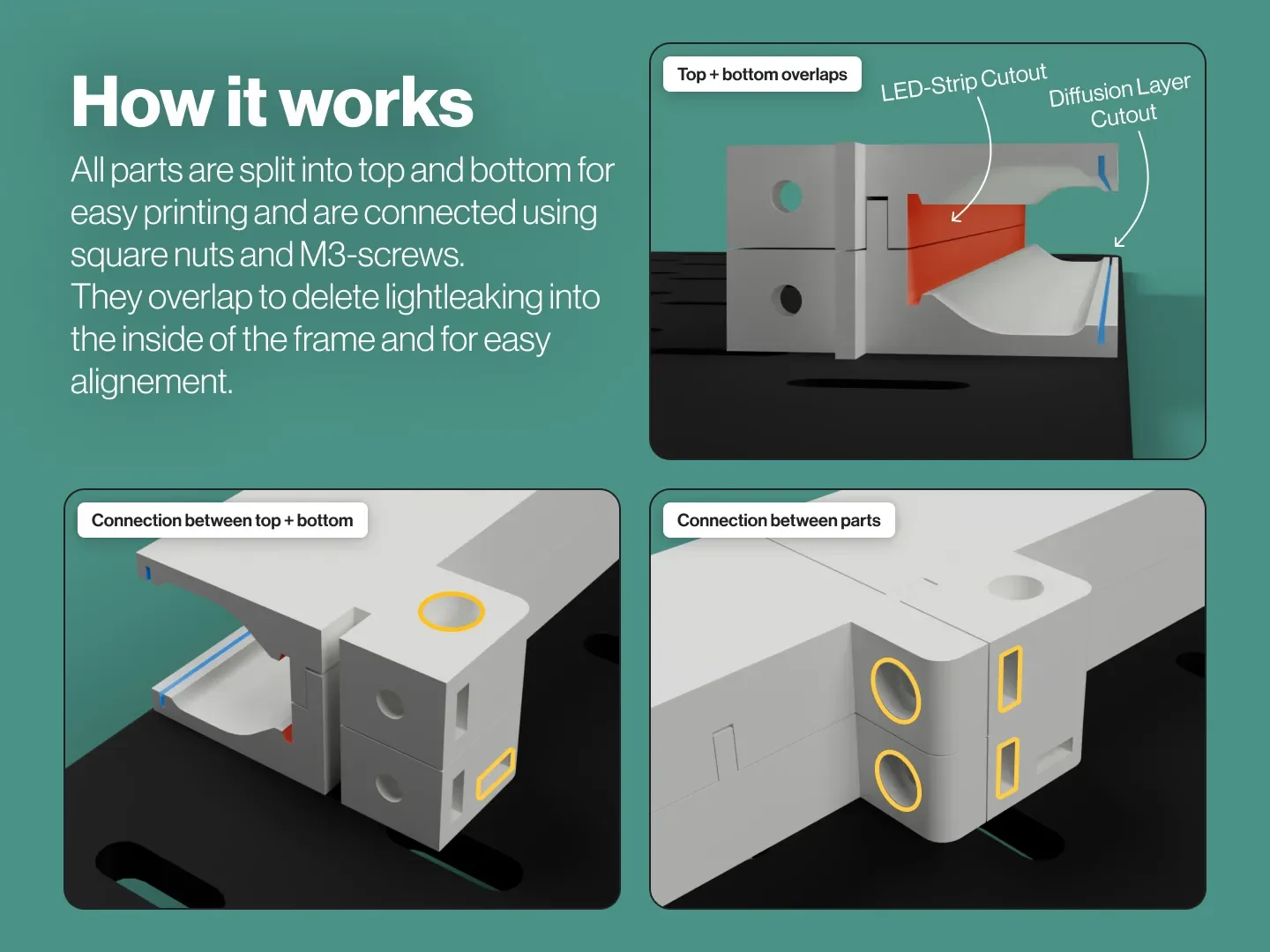

Он управляется контроллером ESP32 с WLED. Рамка разделена на более мелкие сегменты, поэтому ее можно печатать на принтерах меньшего размера и без подставок. Снаружи имеется канавка для диффузионного материала. Рама собирается и крепится с помощью винтов М3 и квадратных гаек. Прикрепить его к стене можно с помощью оригинального кронштейна из ИКЕА.

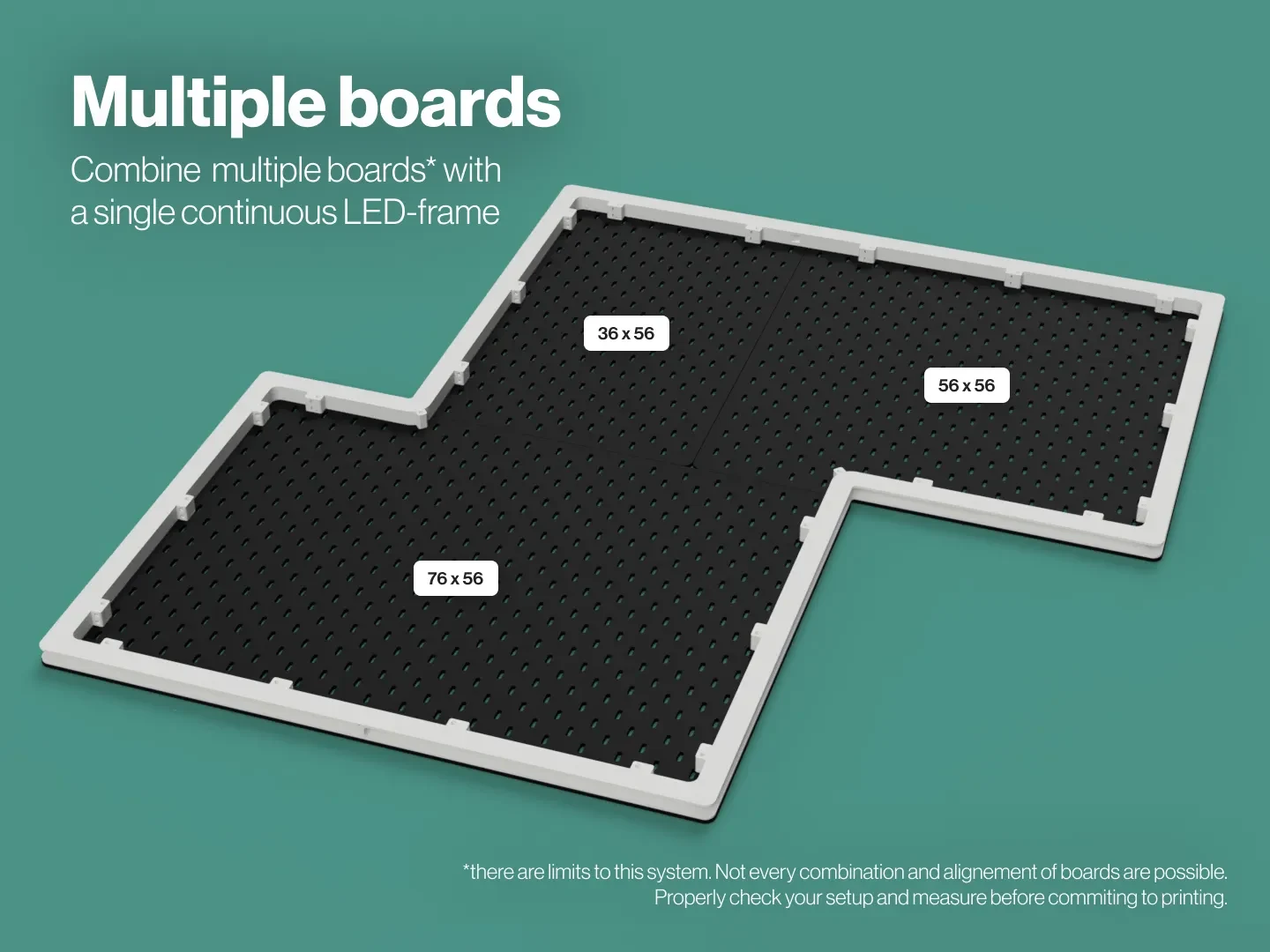

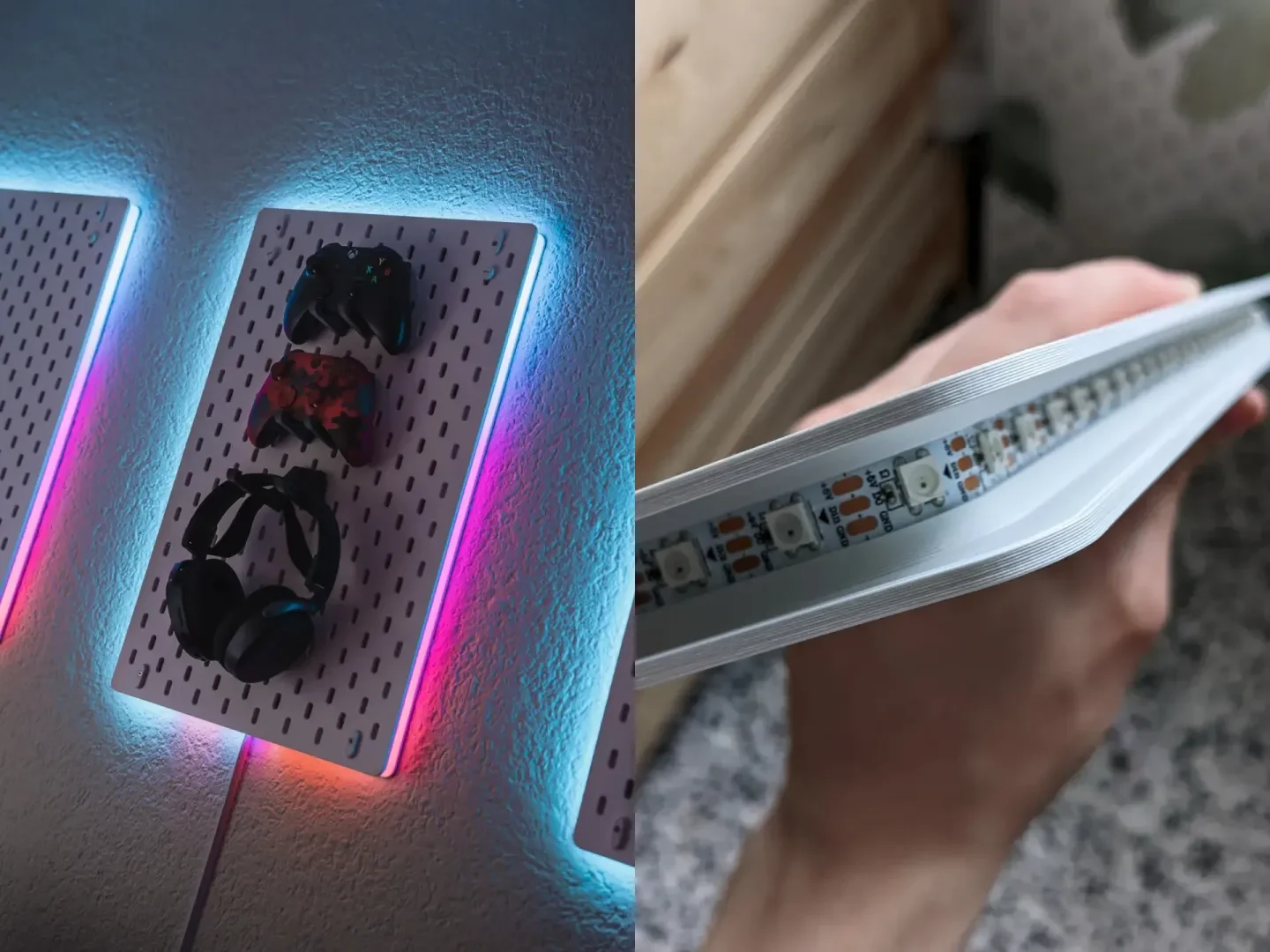

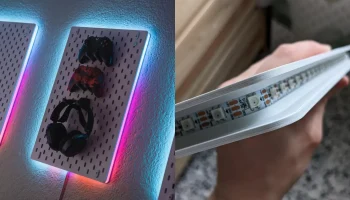

Если вам нужна рамка только для одной платы SKADIS, возможно, вы захотите использовать мой старый дизайн. Соединения каркаса полностью скрыты за платой, а вырез для кабеля всегда расположен посередине. Этот новый дизайн отличается гибкостью.

Обновления

2024.07.08:

Добавлены файлы .step, позволяющие настраивать детали в соответствии с вашими потребностями.
открытые кабельные каналы для сегментов, подходящих для потенциально более толстых кабелей

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ⚠:
Эта система «непроверена». Работает в цифровом формате, измерения такие же, как и в старой версии. Я не проверял печать полных кадров.
Эти детали рамы несовместимы с предыдущей версией.
Подгонка этих деталей очень «цифровая». Возможно, придется сделать отверстия в платах чуть больше, так как погрешности изготовления я не компенсировал. Также доски необходимо очень точно крепить к стене. Я полагаю, что чем больше становится установка, тем сложнее становится в г��ометрической прогрессии.
Поскольку я не силен в электронике, в этом проекте речь идет только о самой раме, а не о проводке. Расчеты, пайку и проводку сделал за меня друг.
… Мне жаль!

Обратная связь

Создание этого проекта (как и предыдущего) заняло у меня намного больше времени, чем, вероятно, следовало бы. Если вы обнаружите дефектные детали, пожалуйста, сообщите мне. Если вы решили распечатать рамку и получить от нее удовольствие, пожалуйста, поставьте лайк. И если вы хотите загрузить марку, мне будет приятно увидеть, что вы сделали.

Материалы

Список материалов, необходимых для сборки каркаса (я привел ссылки на конкретные продукты, которые я использовал. Вы можете использовать все, что хотите/имеете).

Необходимые материалы Описание
Нить PLA (или другая) Предпочтительно белая для лучшего отражения света.
Светодиодная лента: WS2812B. Я выбрал 60 светодиодов/м для плавного освещения.
Количество светодиодов, конечно, зависит от желаемой конфигурации/размера.
Контроллер ESP32 с установленным WLED. Я использовал его, чтобы иметь возможность удаленно управлять им через смартфон и использовать все световые эффекты, поставляемые с WLED.
Диффузионный материал Я взял диффузионный фильтр для студийного/сценического освещения, который нашел в Интернете, и обрезал его по размеру. Вы также можете использовать бумагу или распечатать ее самостоятельно.
СтеКу сделал распечатки для старой версии, возможно можно будет адаптировать.
Винты M3x8 мм (DIN7984) Для горизонтального соединения частей рамы.

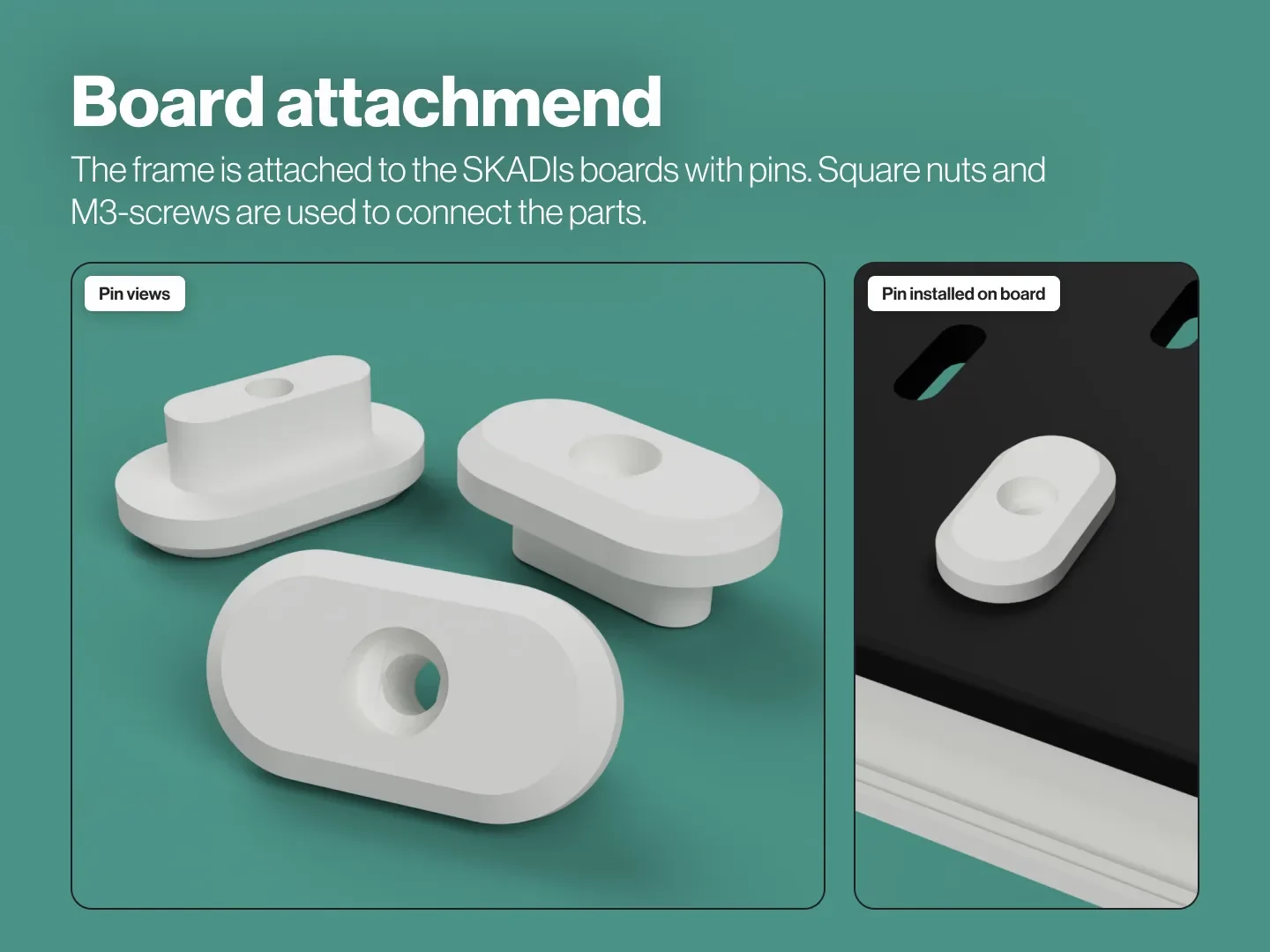

Винты M3x10 мм (DIN7984) Для соединения рамы с платами SKADIS с помощью печатных штифтов.
Винты M3x12 мм (DIN7984) Для соединения нижней и верхней частей рамы.
Квадратные гайки M3 (DIN562) Все винты крепятся квадратными гайками.

Обзор деталей и их наименование

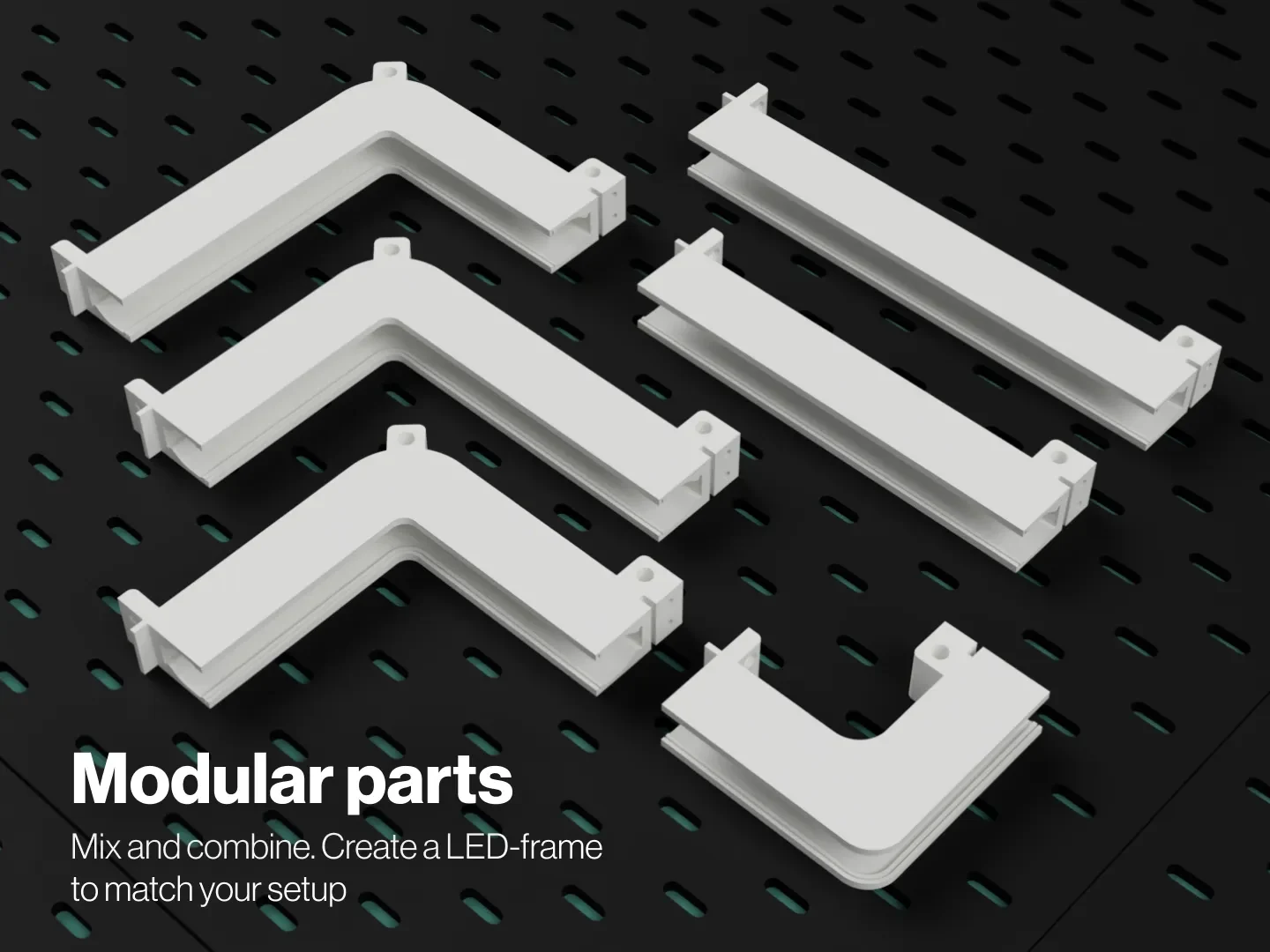

Я знаю, знаю, там много частей… Я постарался назвать их (надеюсь) логично.

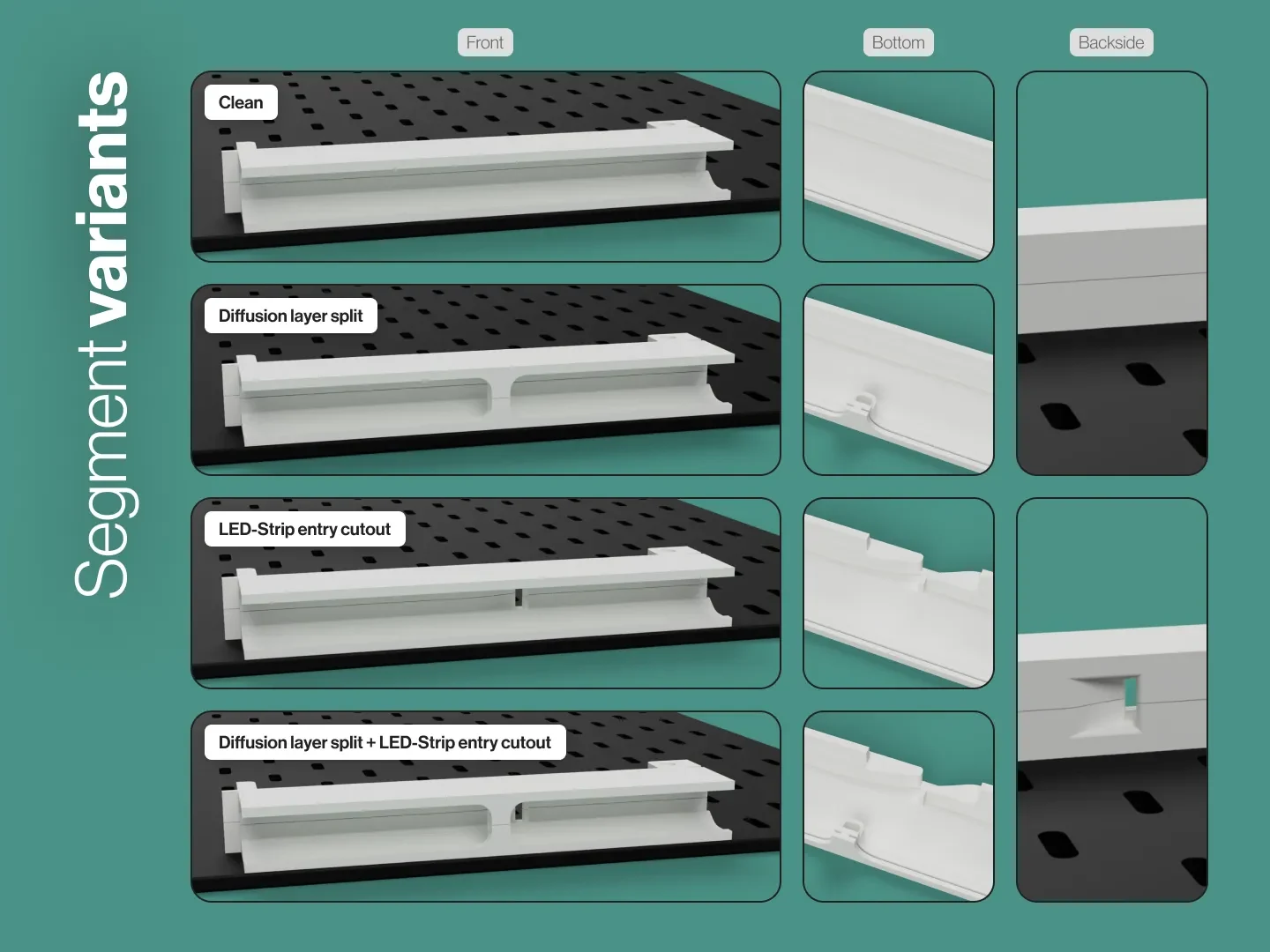

Дополнительный слой варианта формы детали

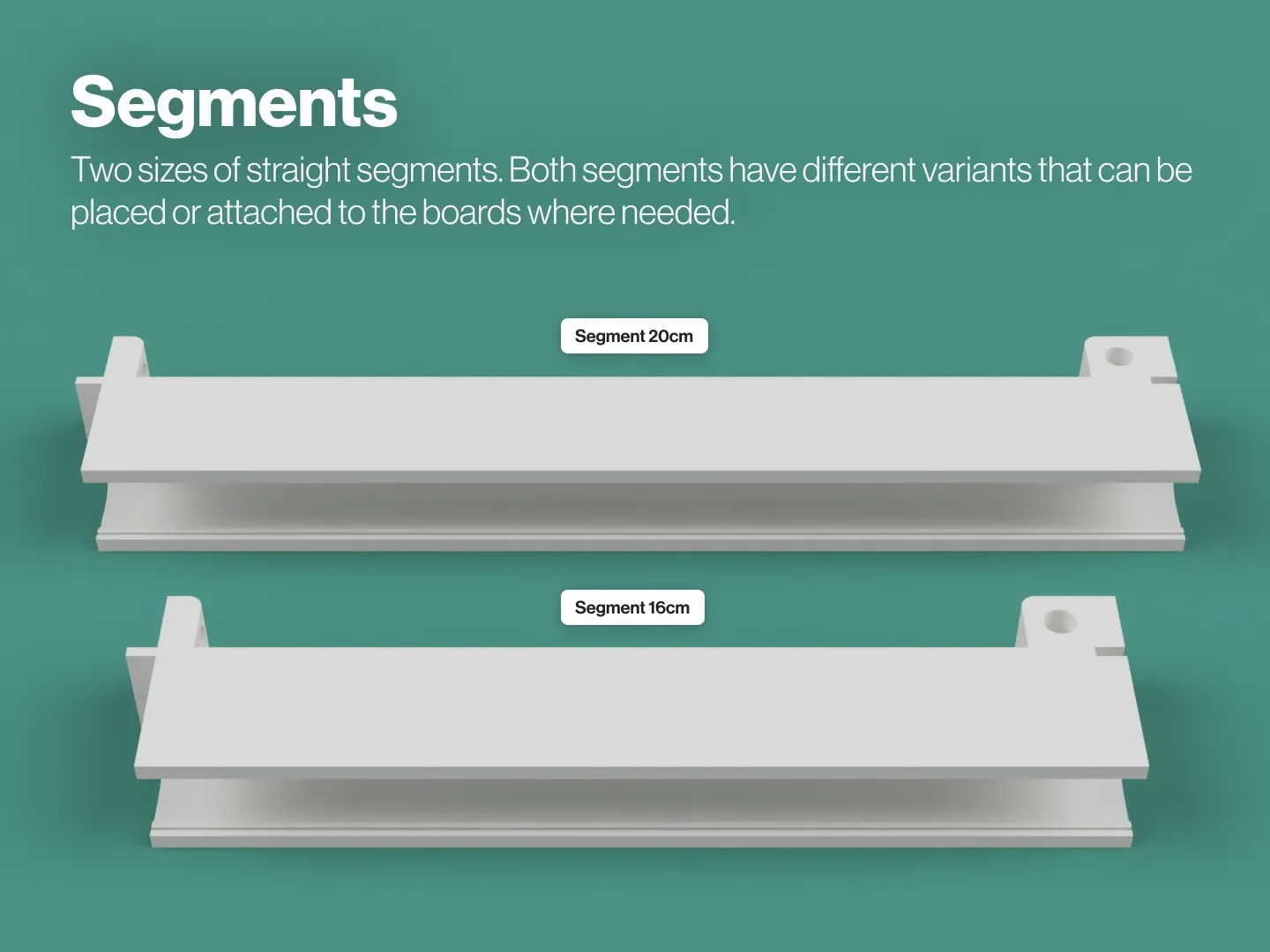

сегмент 16см
чистый
диффузионное расщепление
светодиодный вырез
диффузионный сплит + вырез под светодиод
подключение нижней платы
20 см верх
вырез для кабеля
вырез для кабеля открыт

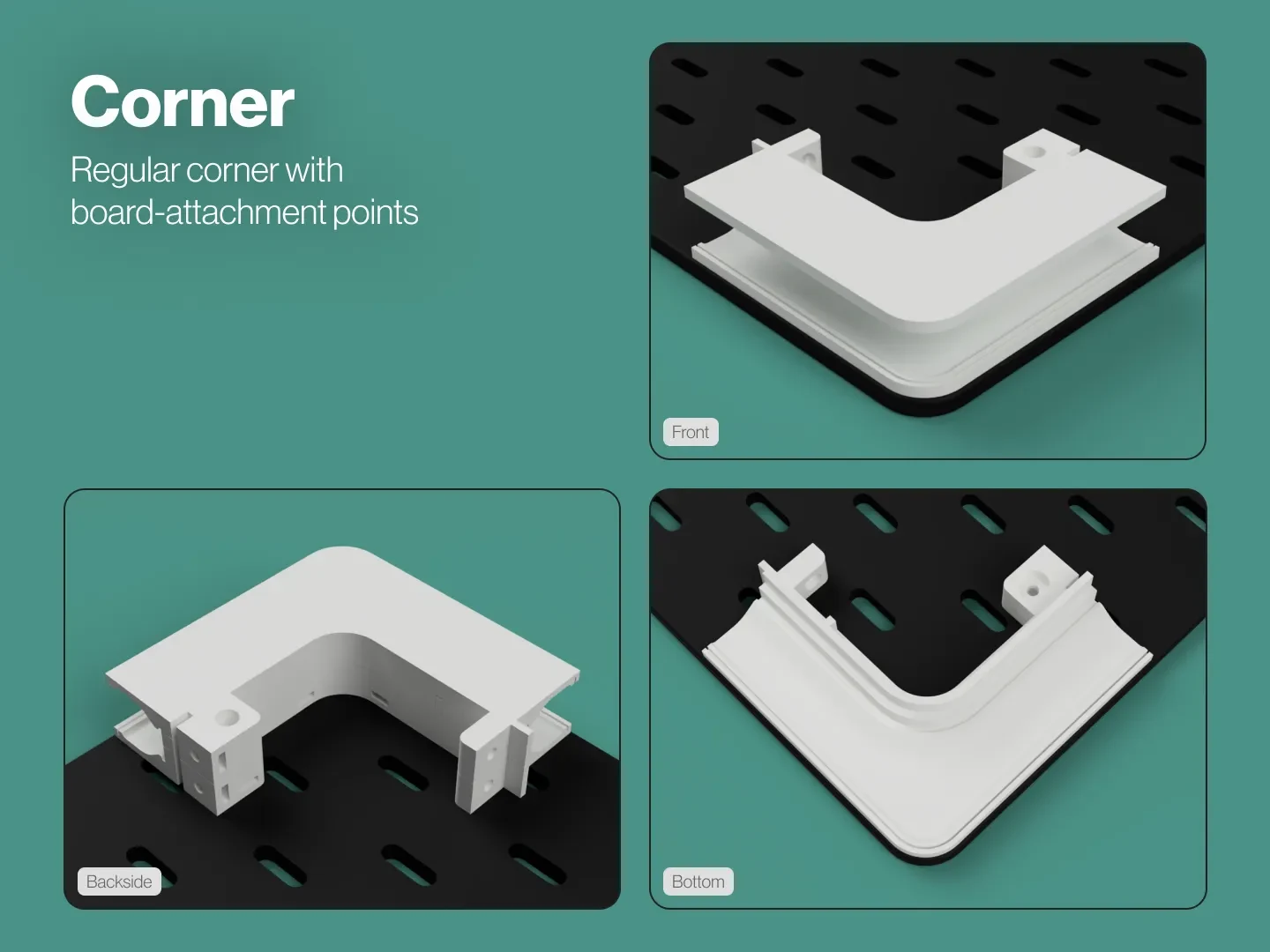

угловой обычный -

дно

топ

-
перевернутый
квадрат
длинный-м
длинный-f
-
доска-булавка — — — -

Примеры именования:

seg-16_diff-led-cable_bottom_connect
(Сегмент длиной 16 см, с диффузным разрезом спереди, вырезом для вставки светодиодной ленты. Это нижняя часть пары и в версии, которую можно прикрепить к плате SKADIS)
угол-regular_bottom
(Обычный внешний угол и нижняя часть пары)
угловой-inverted_square_top
(Перевернутый угол для соединения нескольких досок со сторонами одинаковой длины. Верхняя часть пары)

Печать

Я распечатал все детали своего Prusa i3MKS+, как указано ниже:

Высота слоя: 0,3 мм
Узор заполнения: сетка
Плотность заполнения: 32%
Ориентация: Внешняя поверхность вниз.

Очистите поверхности деталей после печати, чтобы они прилегали заподлицо и не допускали попадания света внутрь рамы.

Сборка
