Намоточное устройство для пряжи, напечатанное на 3D-принт...
Резюме

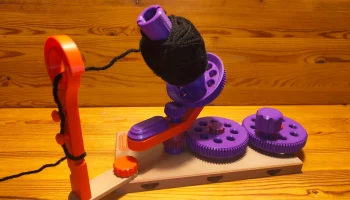

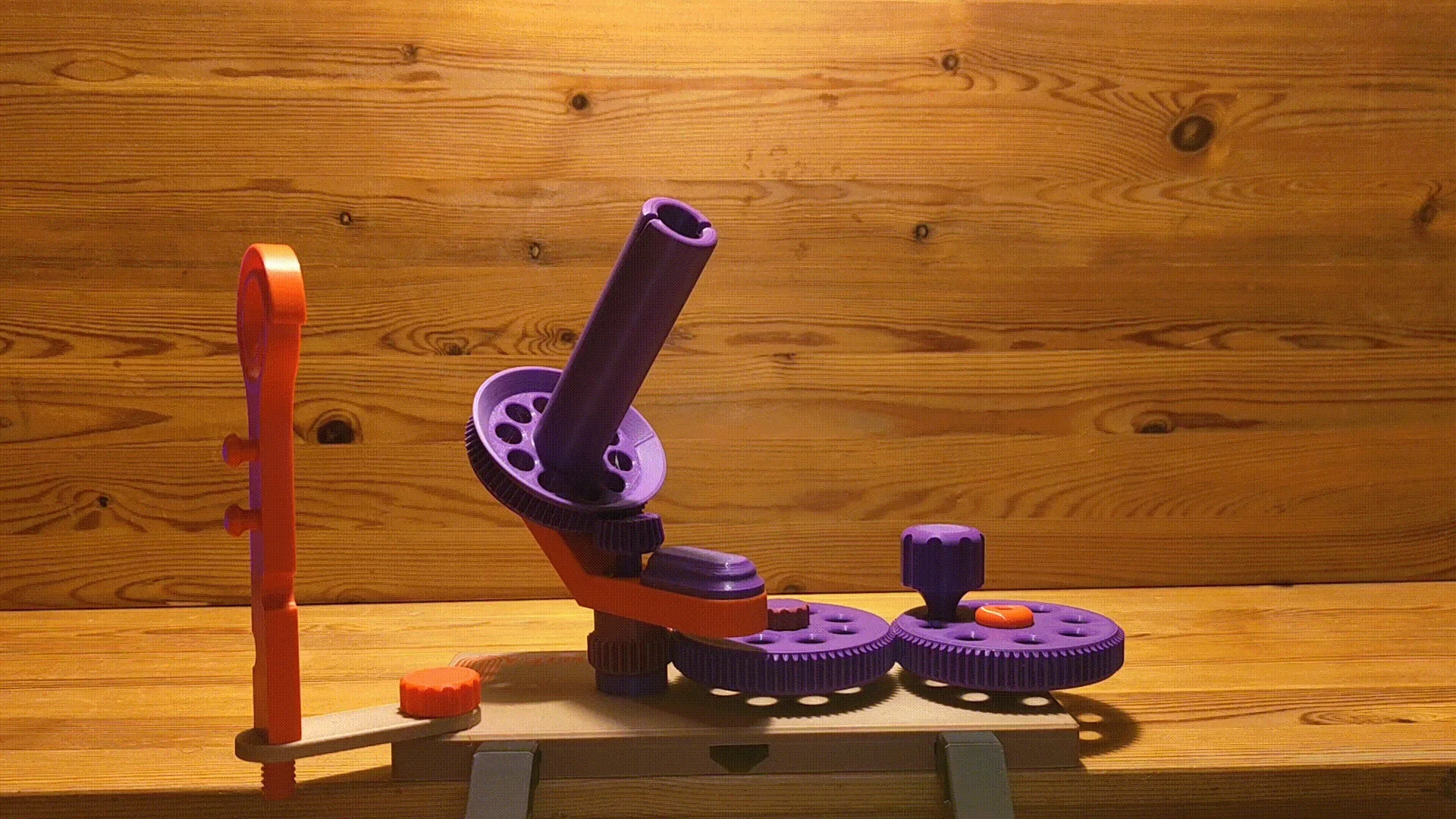

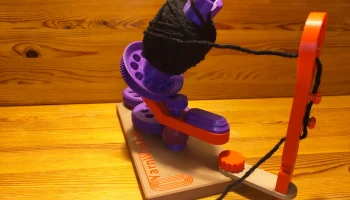

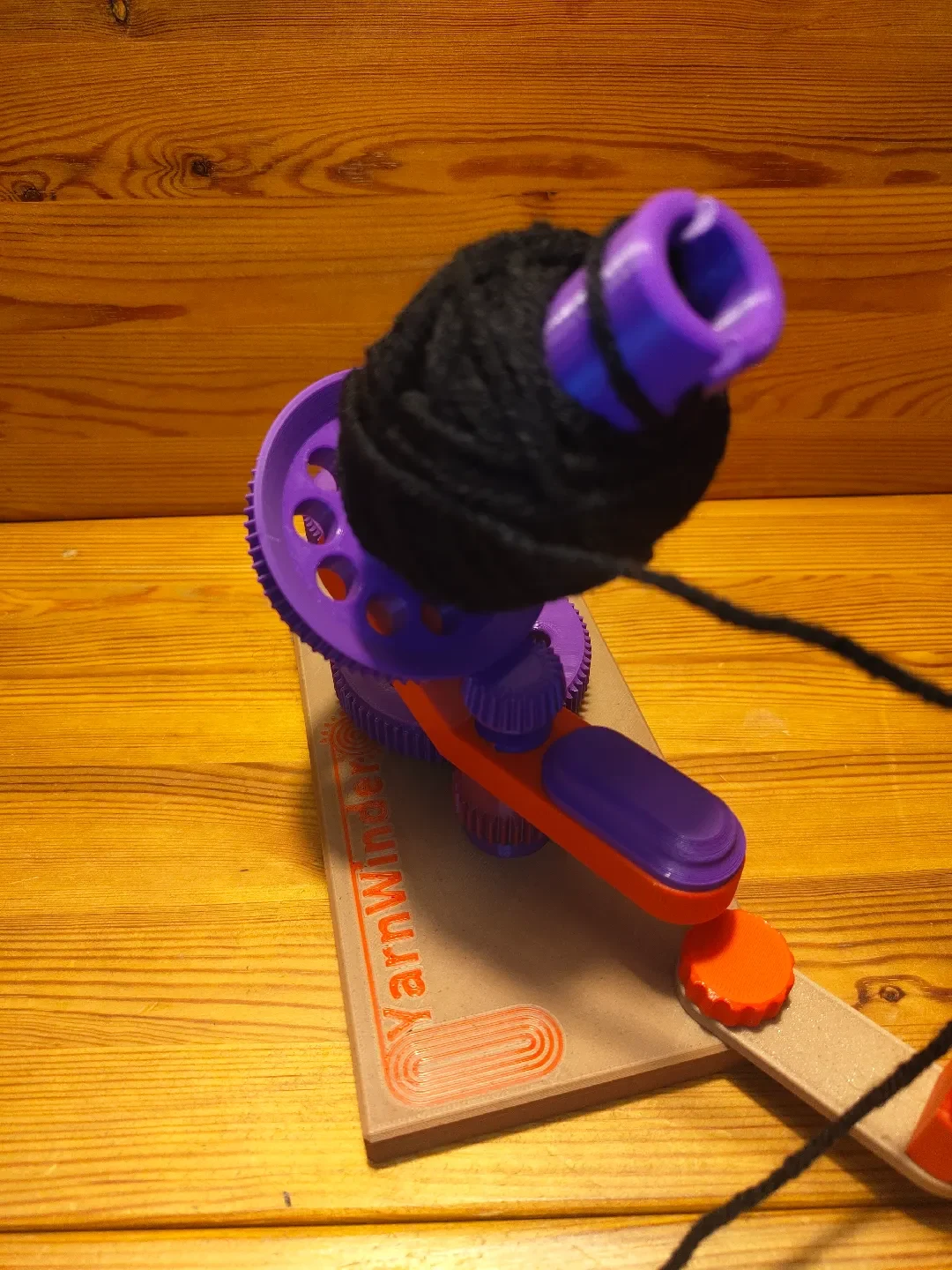

Это устройство для намотки пряжи, на 100% предназначенное для печати, предназначенное для превращения рыхлой пряжи или ниток в чистые, компактные клубки — легко, быстро и надежно.
Ключевые особенности
Полностью пригоден для 3D-печати — не требуются винты, подшипники, резиновые ленты или клей.
Открытая направляющая спираль позволяет легко удалять нить без обрезки.
Поворотная ручка с печатью на месте для плавного и удобного поворота
Оптимизирован только для PLA — не требуется ТПУ или ПЭТГ.
Об этой версии
Эта модель основана на всем, что я узнал из своей первой версии ремня из ТПУ.
Получив много полезных отзывов, я захотел создать намоточную машину, которая:
печатает легче
использует только стандарт��ый PLA
позволяет избежать гибких ремней и дополнительных материалов
объединяет все улучшения предыдущей конструкции
В результате получилась более простая, прочная и надежная машина для намотки пряжи, которая по-прежнему полностью пригодна для 3D-печати, но теперь еще более доступна.
Ссылка на предыдущую версию
спецификация
Количество
Обозначение (нормальный процесс)
Альтернативы (устранение неполадок)
1
Ось
1
Конец оси
1 на зажим
Зажимное крепление
1 на зажим
Зажимной винт
1
Приводной винт
1
Винт ведущего колеса
Винт шестерни + винт ведущего колеса
горизонтальная версия
1
Ведущее колесо
1 на зажим
нога
1
Винт-шестерня / Винт-шестерня с более короткой головкой
Винт шестерни + винт приводного колеса, горизонтальная версия
1
Шестерня
1
Выносной болт
Выносной болт — горизонтальная версия
1
Аутригер
1
Тарелка
1
Прядильный центр
1
Прялка (любой длины)
1
Винт прялки
1
Вес
2
Проставка колеса
1
Руководство по пряже
Журнал изменений
Изменения
Версия 1.0
Первоначальный выпуск
Версия 2.0
Обновление подшипников
Шестерня и ведущее колесо оснащены игольчатыми подшипниками.
Обе шестерни работают более плавно и больше не требуют поддержки.
Колесные проставки отрегулированы
Переход от предыдущей версии — перепечатка — шестерня и ведущее колесо и две проставки.
Версия 2.1
Больше вариантов винтов
Два «новых» винта, предназначенные для печати по горизонтали, чтобы обеспечить более сильное выравнивание.
Переход от предыдущей версии — если у вас возникли проблемы с винтами с вертикальной печатью (отламываются), попробуйте винты с горизонтальной печатью.
Сборка
Совет: слегка отшлифуйте и смажьте вращающиеся части, чтобы улучшить гладкость.
Шаг 1 — Подготовка прядильного агрегата
Вкрутите винт прялки в центр прядения.
Поместите груз в углубление.
Вверните приводной винт в вращающийся центр.
Шаг 2 — Сборка пластины
Вверните ось в пластину.
Вставьте выносную опору и закрепите ее болтом выносной опоры.
Вкрутите нитенаправитель в выносную опору.

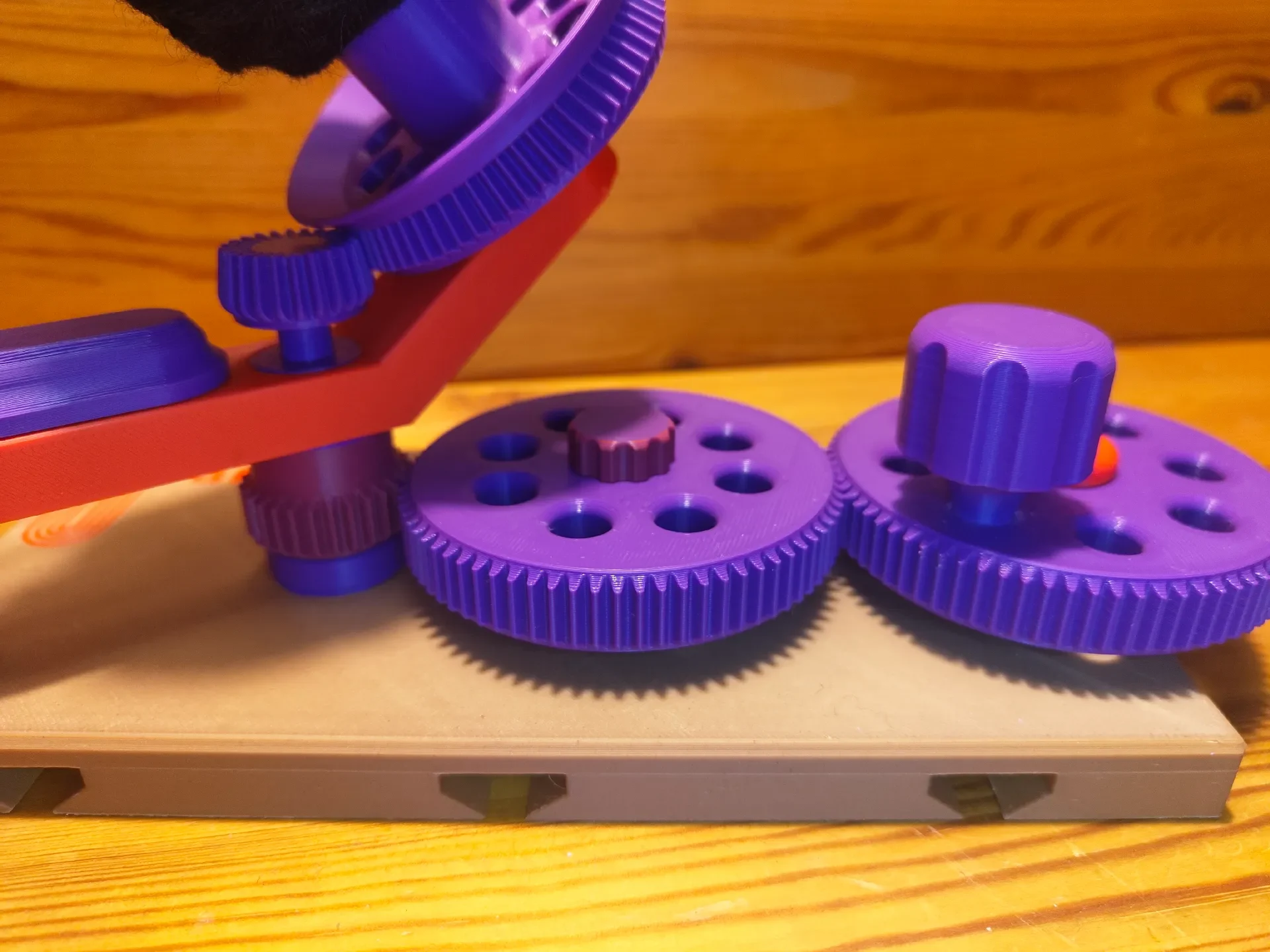

Установите ведущее колесо на пластину, используя проставку колеса и винт ведущего колеса.
Установите шестерню на пластину с помощью проставки колеса и винта шестерни.
Шаг 3 — Установите прядильное устройство
Поместите собранный прядильный агрегат (из шага 1) на ось.
Закрепите его, завинтив конец оси.
Шаг 4 — Установите прялку и включите передачу
Наденьте прялку на винт прялки.
При необходимости слегка поднимите вращающийся блок, чтобы шестерня зацепилась с концом оси.

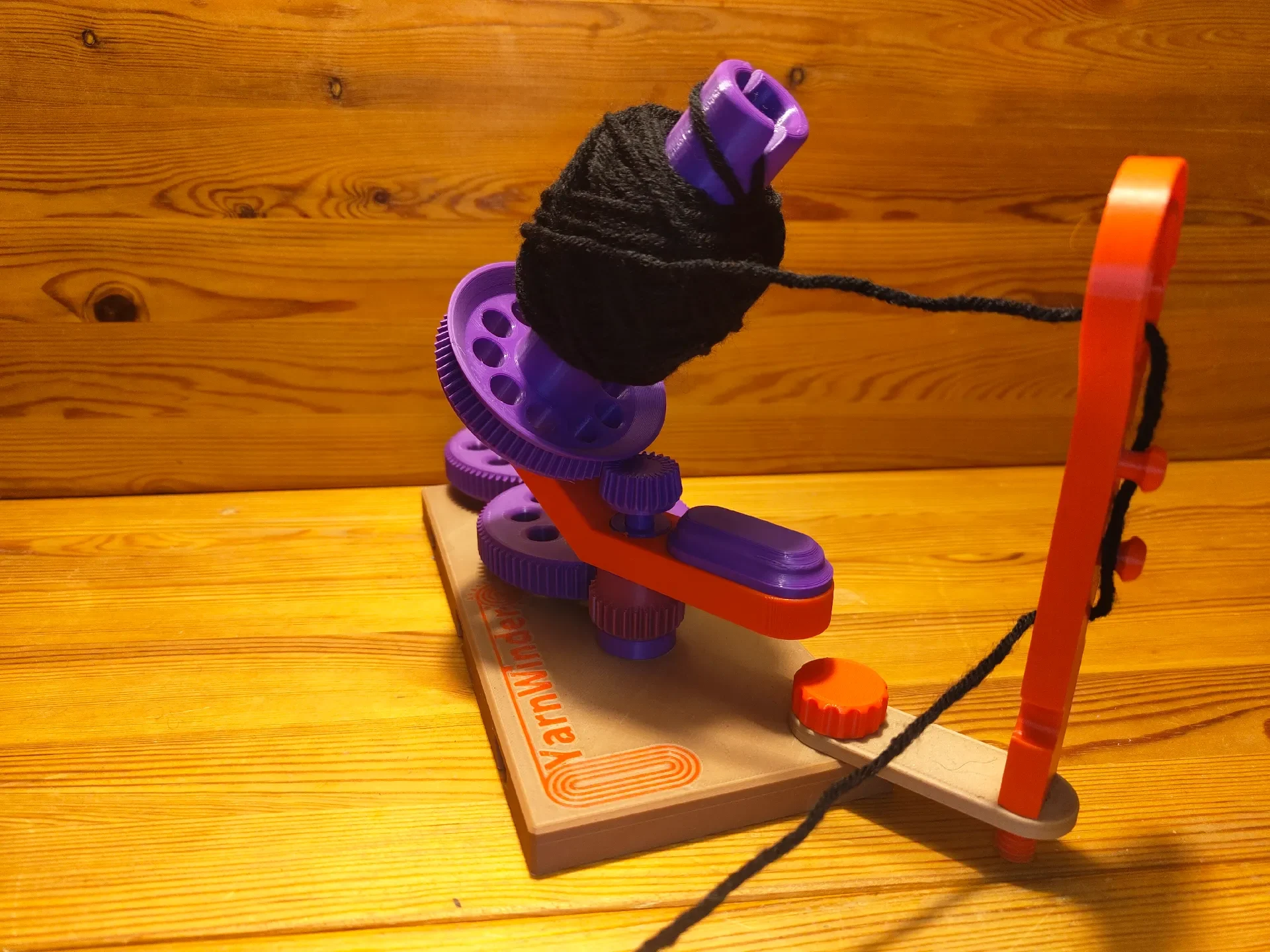

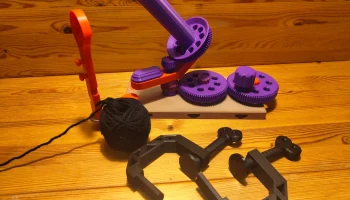

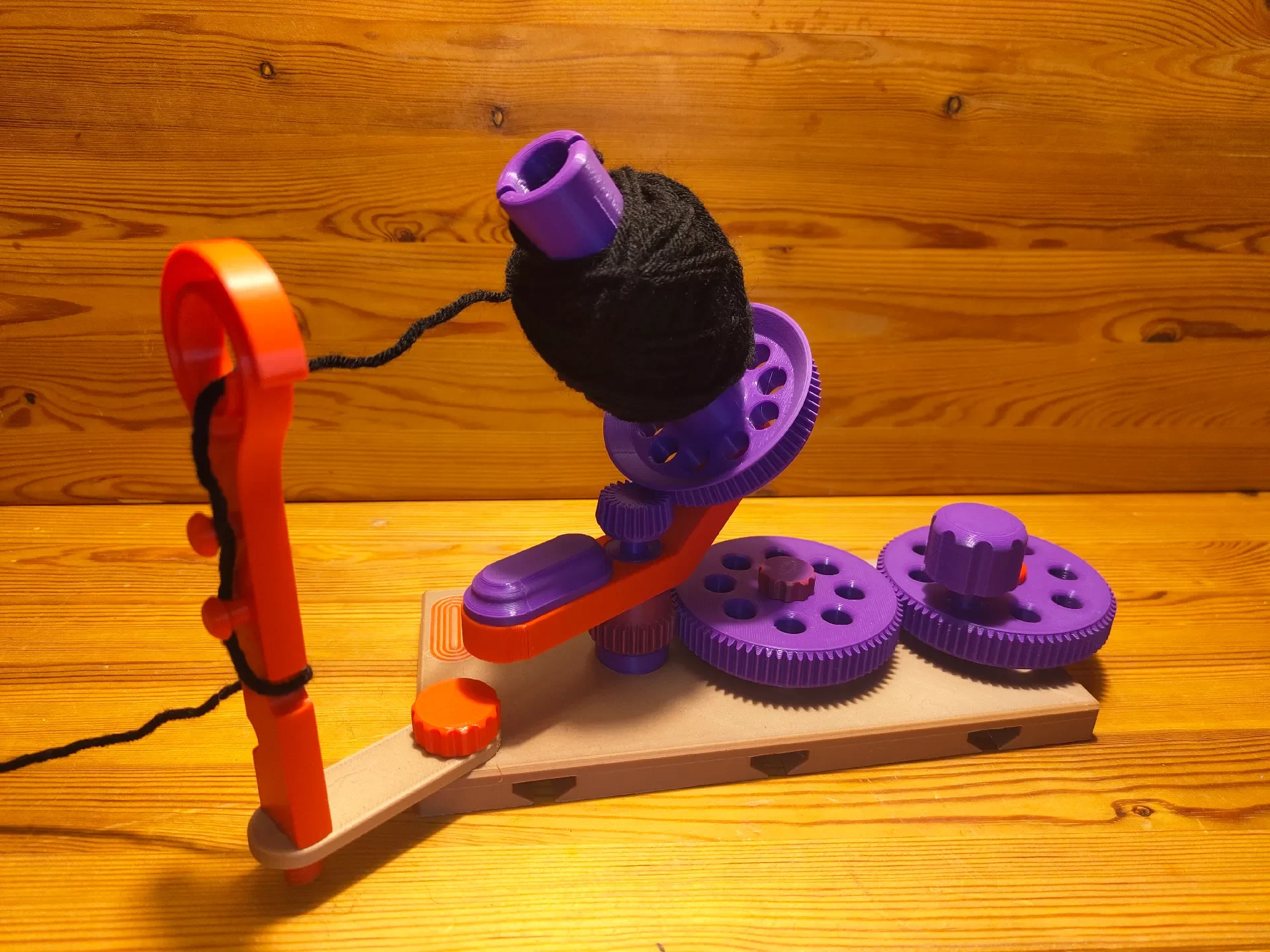

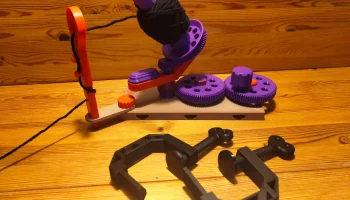

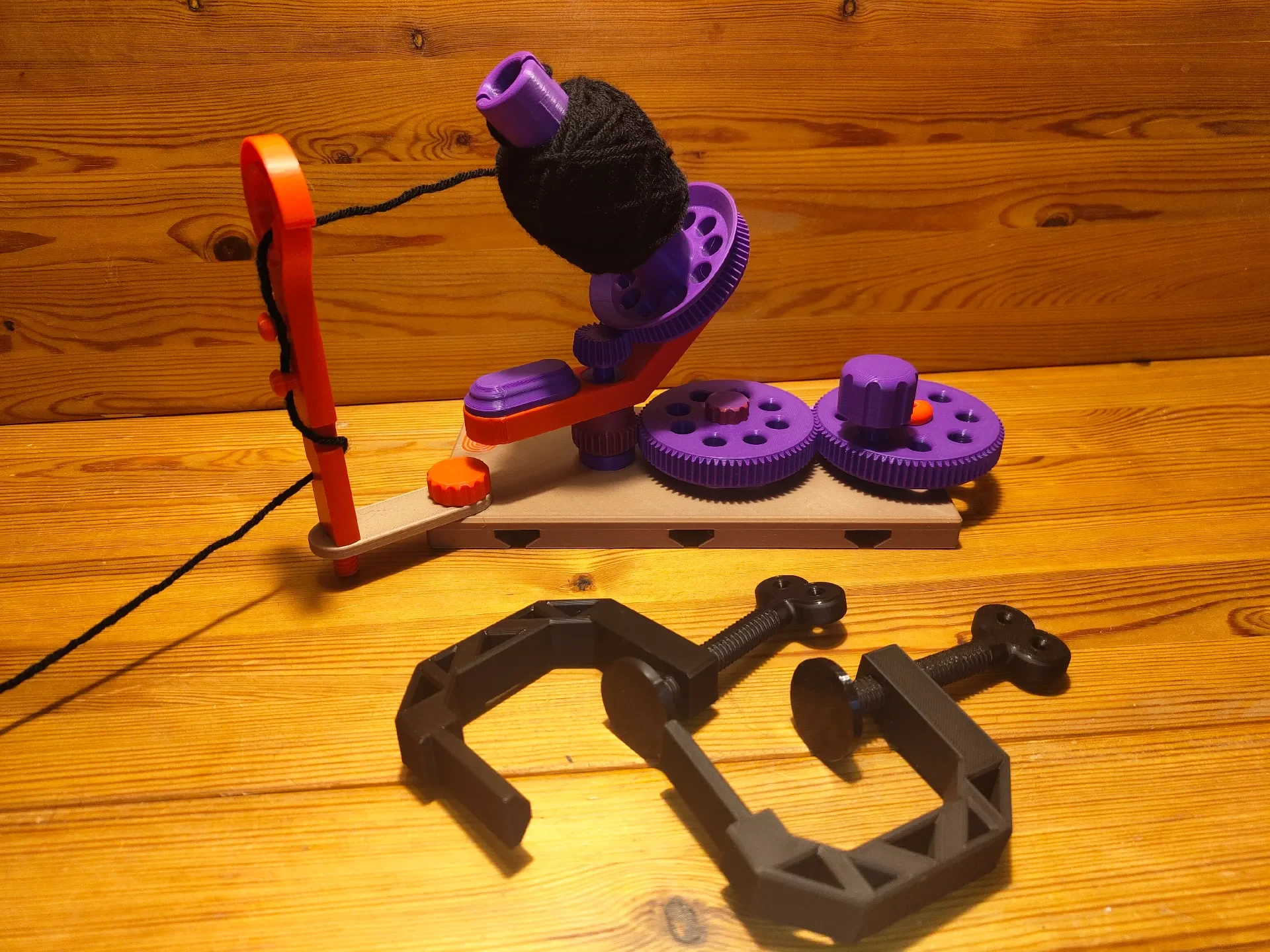

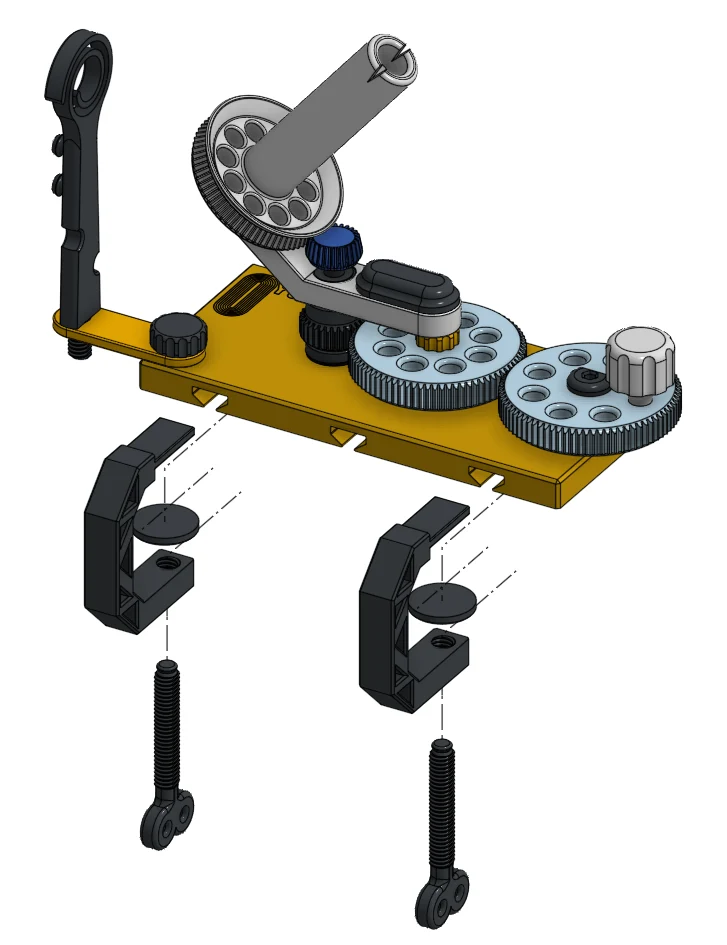

Шаг 5 — Настольные зажимы (необязательно)
Для каждого зажима стола требуется:
Вверните зажимной винт через крепление зажима.
Наденьте ножку на шарнир зажимного винта.
Вставьте зажим в любой паз пластины и затяните, чтобы закрепить намоточное устройство на столе.
Готово :)
Оставьте комментарий, если вам понравился проект, или оставьте отзыв, если вы тоже его сделали :) приятной намотки
