Аппаратная система хранения данных Gridfinity - БЕТА........

TLDR: Вот несколько ящиков для ящика для хранения Gridfinity 5x4 от Pred и ремикс специального ящика, который дополняет их.

ОБНОВЛЕНИЕ: Скоро выйдет официальный выпуск V1 аппаратной системы хранения данных Gridfinity!

Я внес много изменений, основываясь на собственных наблюдениях и отзывах пользователей, и сейчас распечатываю и проверяю первую официальную версию. Документация и печать буквально устаревают, и я продолжаю искать дополнительные улучшения. Итак, на данный момент ЗДЕСЬ находится ссылка на мои обновленные файлы, которыми вы можете воспользоваться, пока я не тороплюсь.

В любом случае

Аппаратная система хранения Gridfinity намерена предоставить решение для хранения 3D-печатных деталей, которое имеет паритет функций с аппаратной системой хранения на базе Sortimo, которую Адам Сэвидж использует в своей пещере в меньшем масштабе.

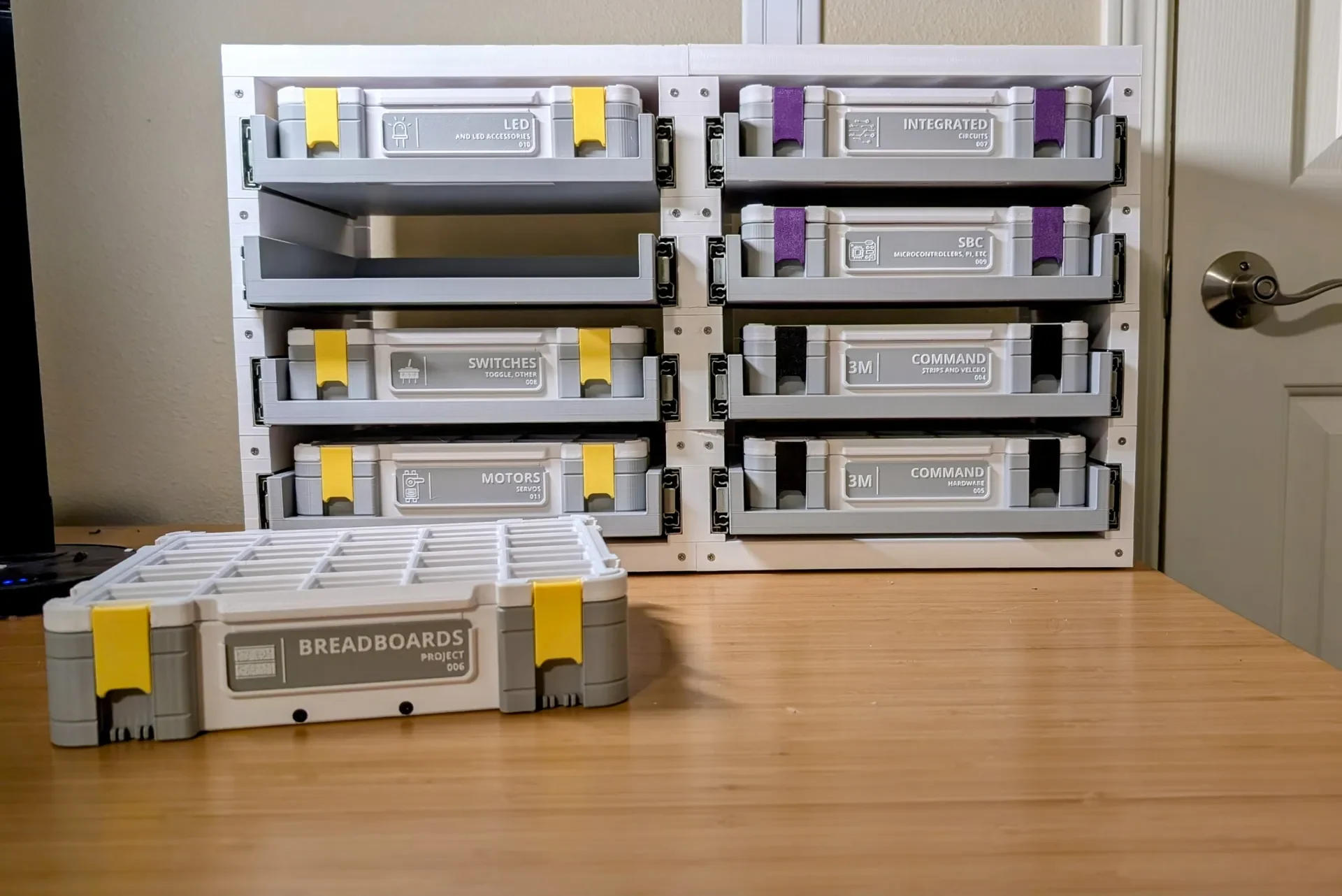

Я начал с этого превосходного ремикса на Gridfinity Storage Box от Pred. Эта коробка приносит много пользы. Крышка обеспечивает индексацию контейнера высотой 6U, который нам нужен, а откидной шарнир позволяет хранить крышку под коробкой. Это при желании облегчает доступ к содержимому коробки в ящике и уменьшает место, занимаемое коробкой, когда она стоит у вас на столе или верстаке. Защелки легко снять, что делает их отличным решением, если вы хотите иметь систему классификации по цвету (защелки могут быть синими для метрических единиц, красными для британских, желтыми для электроники и т. д.).

Этот ремикс построен на плечах этих гигантов и содержит следующие заметные изменения:

Модульная система выдвижных ящиков

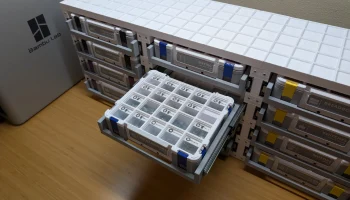

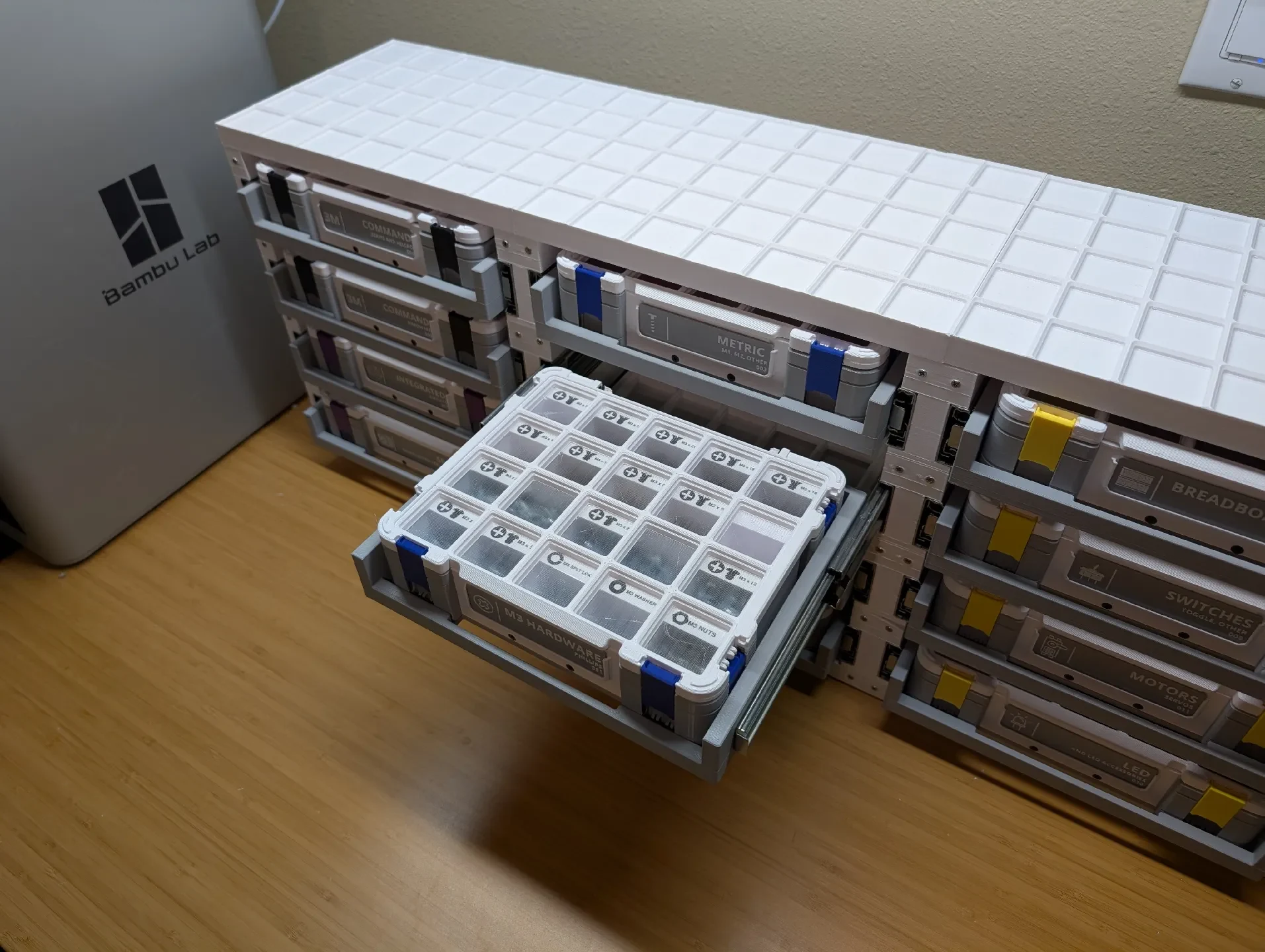

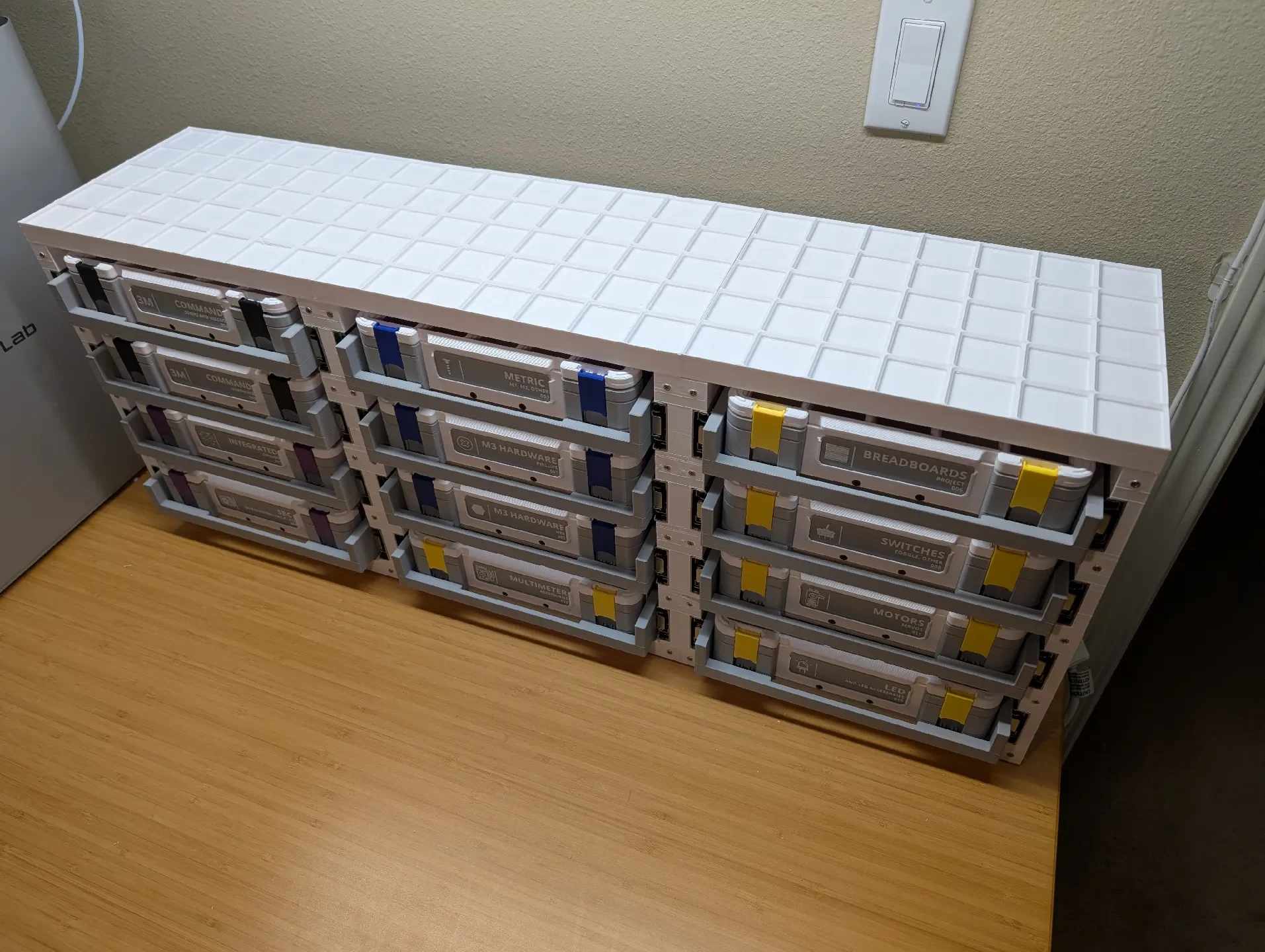

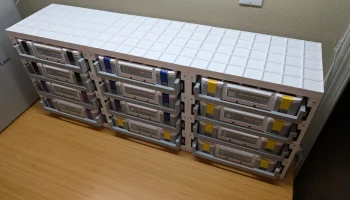

Система хранения ящиков позволяет получить доступ к содержимому ящика, не занимая дополнительное рабочее пространство. Шкаф с выдвижными ящиками имеет наверху опорную пластину Gridfinity размером 5x7, которую можно расширить по мере роста ваших потребностей в хранении. Шкаф устойчив до 5 единиц в высоту и 3 единиц в ширину. Каждый ящик собирается с помощью винтов M3x6 и складывается вместе с помощью пазовых и шиповых соединений.

Сменные «ручки» на боковой стороне крышки

Лучший способ добавлять и вынимать коробки из ящиков — подним��ть коробку вверх по бокам. Для удобства этой операции на крышке были добавлены выступы. Эта функция будет переработана в будущем перед официальным выпуском, пожалуйста, прочитайте раздел TODO для получения дополнительной информации.

Большая этикетка в классическом стиле.

Передняя ручка была удалена, поскольку она является лишней и дает нам больше места для идентификации коробки. Это похоже на размер этикетки оригинального ящика для хранения Pred до параметрической версии. Если вы используете защелки для цветовой классификации, есть место для 5 точек уникальной идентификации. Вы должны с первого взгляда точно знать, на какую коробку вы смотрите.

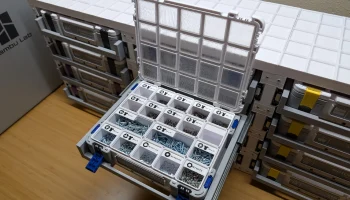

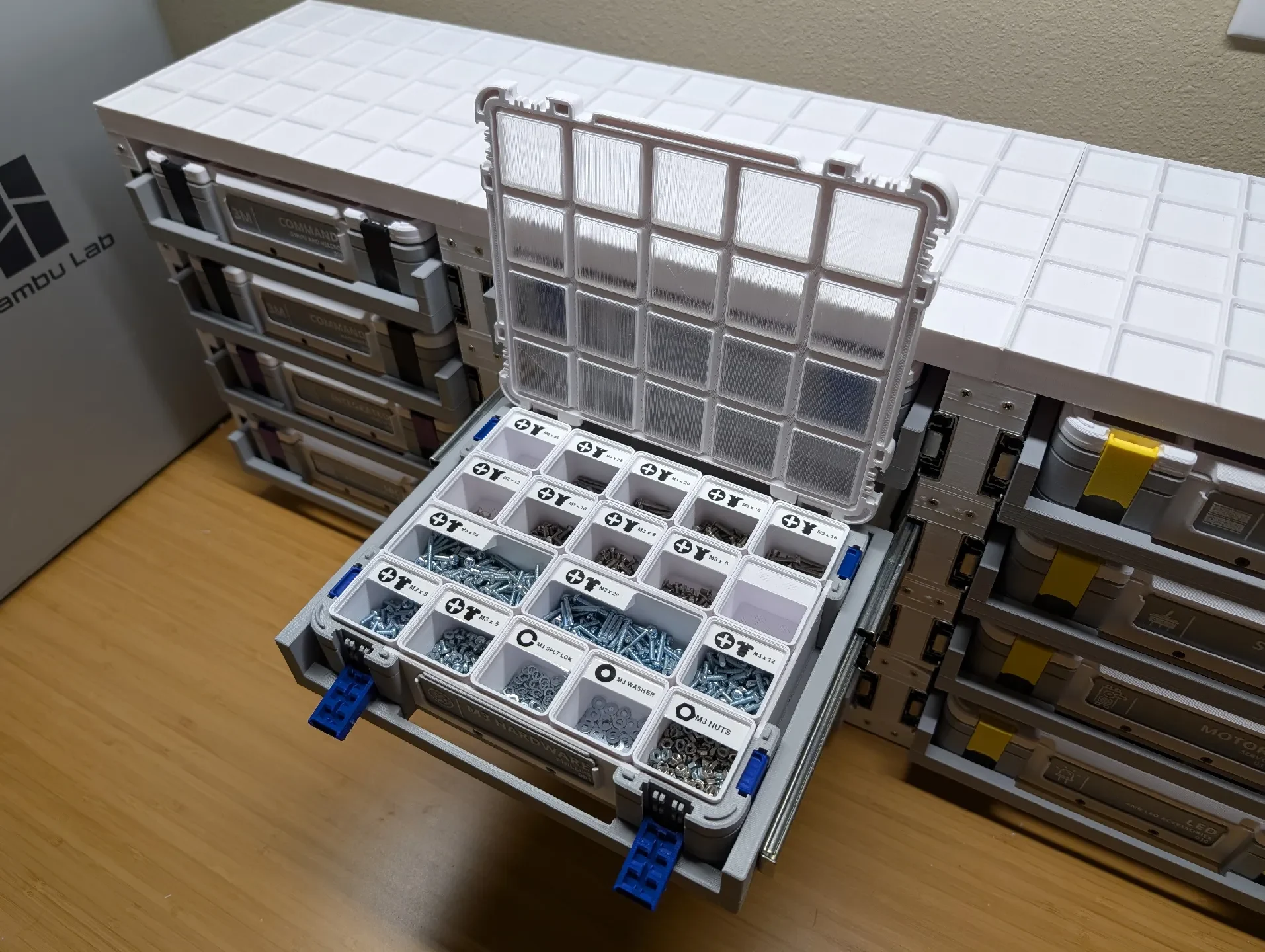

Прозрачная крышка для облегчения идентификации содержимого контейнера.

Толщина нижней части сетки на крышке была уменьшена, что позволило печатать нижнюю часть прозрачным PETG с высоким уровнем четкости. Этикетки на контейнерах внутри коробки легко читаются, а также можно разглядеть содержимое самих контейнеров.

Комплектация коробки (в коробке):

Требуется:

Возможность печати 0,4 и 0,8

4 винта М3х30

Необязательно:

16 винтов с потайной головкой m3x6

Оборудование для ящиков (на каждый ящик):

Резиновые подушечки для ног

1 пара 8-дюймовых направляющих Everbilt на шарикоподшипниках с боковым креплением и полным выдвижением (7,67 доллара США за штуку на момент публикации) (7,25 евро во Франции (совместимость не проверена, LMK))

8 винтов M3x6 с потайной головкой

4 винта с потайной ��оловкой M3x12 или до M3x30.

Инструкции по печати

Шаг 1. Эмоционально подготовьтесь и подумайте, хотите ли вы вообще попробовать этот проект. Этот проект представляет собой самую большую систему выдвижных ящиков, которую можно напечатать на X1 Carbon. Это занимает много времени и требует много нити. Вы будете печатать всю вертикальную и горизонтальную область печати в течение как минимум недели. Его можно будет распечатать на других машинах аналогичного объема сборки, а именно на Prusa MK 4S. Я убедился, что все детали (с трудом) помещаются на рабочую пластину слайсера Prusa.

Коробка

Все части коробки, кроме крышки, лучше всего печатать из PETG с использованием сопла 0,4. Имеются встроенные опоры для защёлочного механизма.
