Мне нужен был максимально доступный Drybox без ущерба для функциональности!

Уже существует множество дизайнов, в основе которых лежит известная коробка для хлопьев, но ни один из них не соответствовал всем моим критериям. Я хотел это изменить.

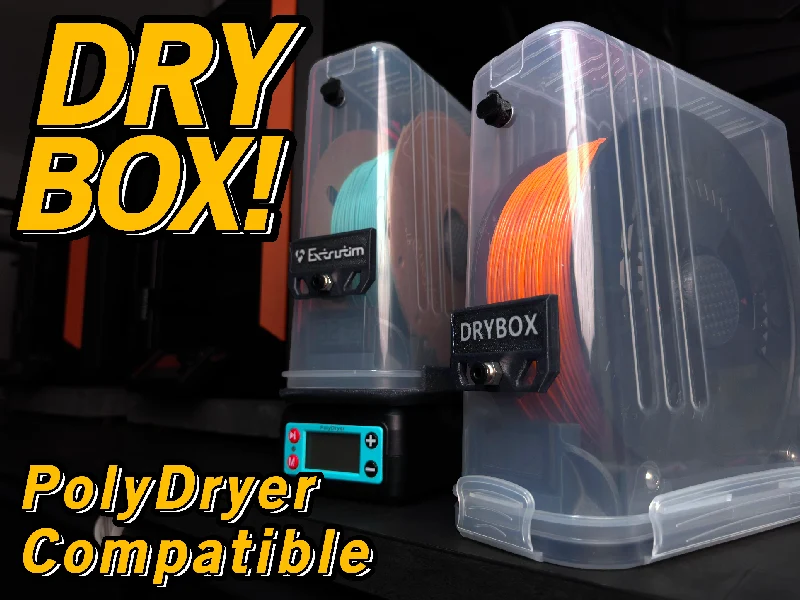

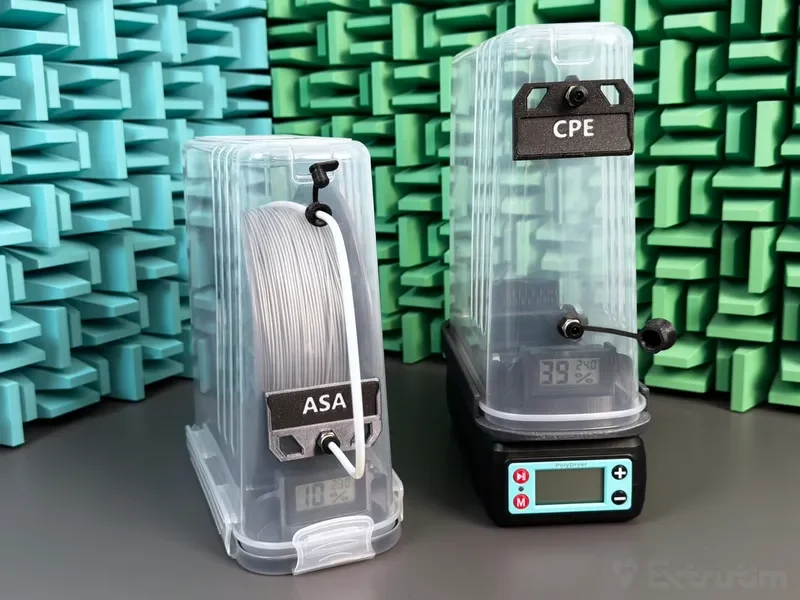

Сухой бокс совместим с Polydryer от Polymaker с помощью адаптера, но если у вас нет этой нитейной сушилки, это не беда, так как никаких дополнительных деталей, кроме внешнего адаптера, не используется.

Особенности:

Низкий расход материала, всего ~90 г нити.

Доступная цена, около 10 евро за коробку.

Сменные, настраиваемые этикетки.

Гигрометр

Шарикоподшипники для направления шпули

Также подходит для катушек шириной до 70 мм.

Совместим с Polydryer без доработок коробки.

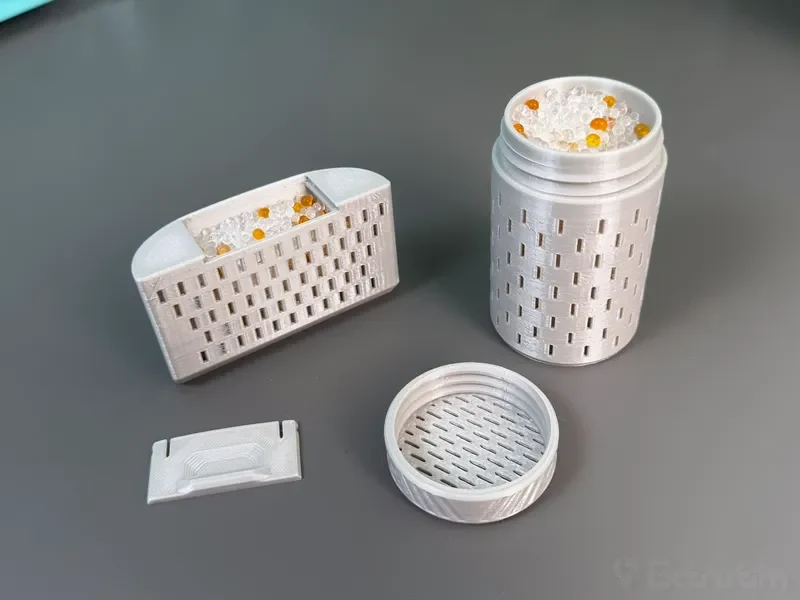

Достаточно места для шариков силикагеля, основной контейнер + дополнительный дополнительный контейнер

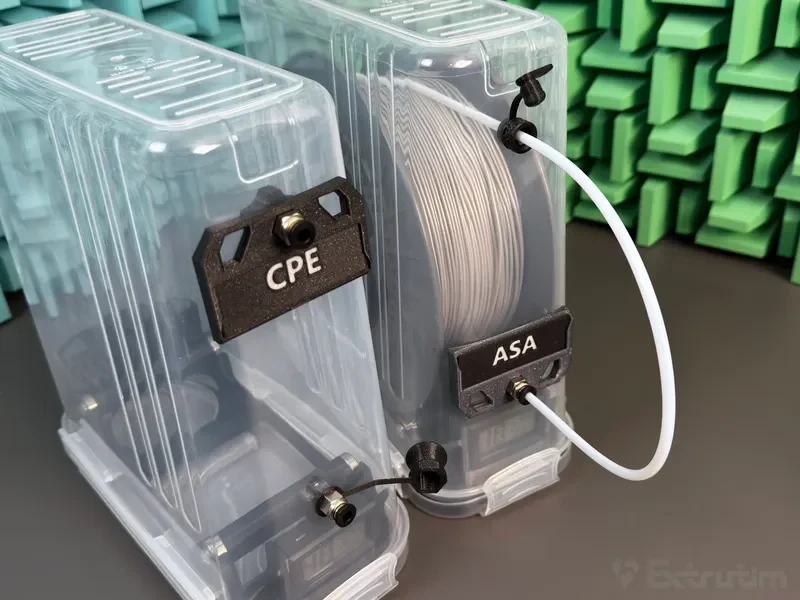

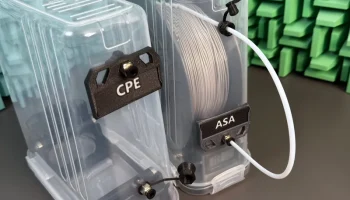

Ящик изготовлен из полипропилена, материала, который не пропускает влагу и поэтому идеально подходит для сухого бокса. Для трубки из ПТФЭ сверлятся всего 1-2 отверстия диаметром 10 мм (в зависимости от того, хотите ли вы 2 муфты для альтернативного направляющего нити или для хранения трубки после выгрузки ее из принтера).

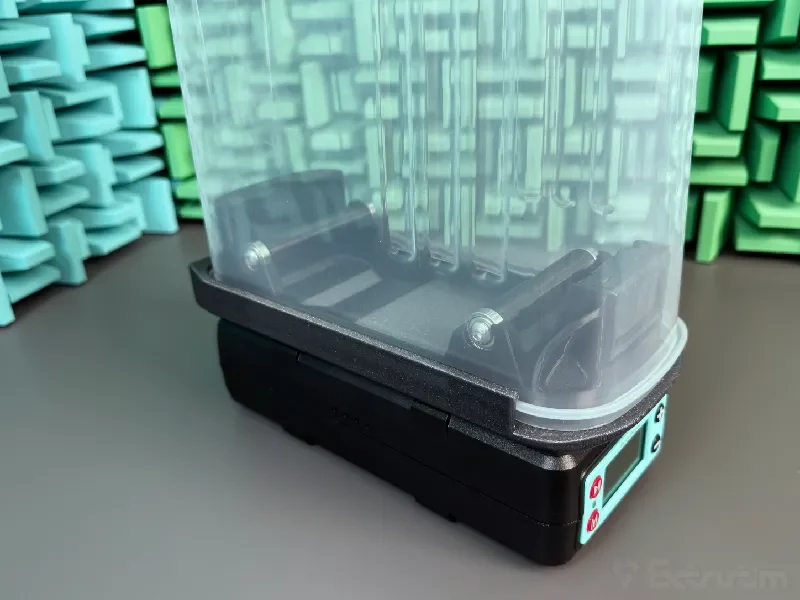

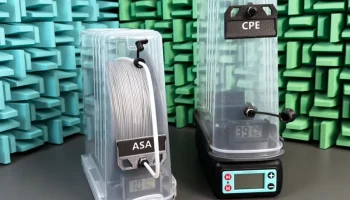

Вместо того, чтобы сделать коробку совместимой с Polydryer путем добавления основных функций, я сделал отдельный адаптер. Вы открываете крышку и снимаете основание с крышки, используя ручки справа и слева от гигрометра, затем надеваете все на адаптер.

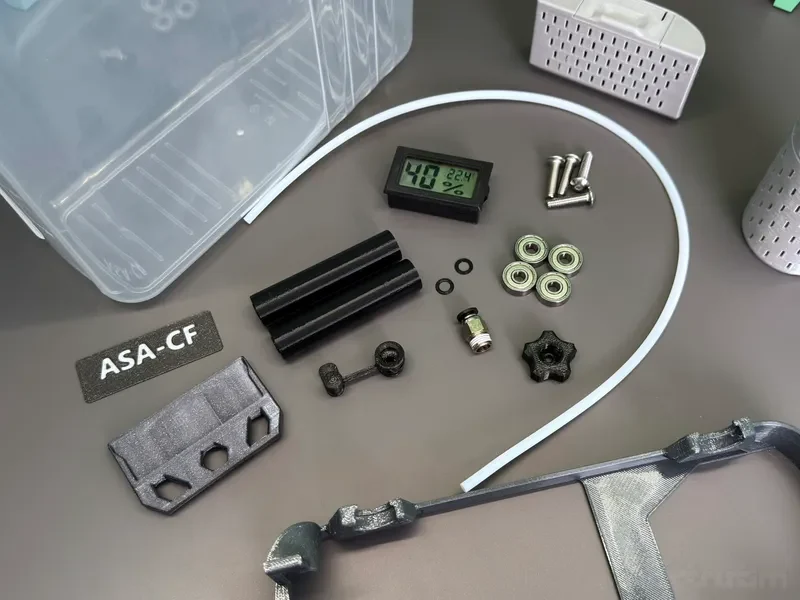

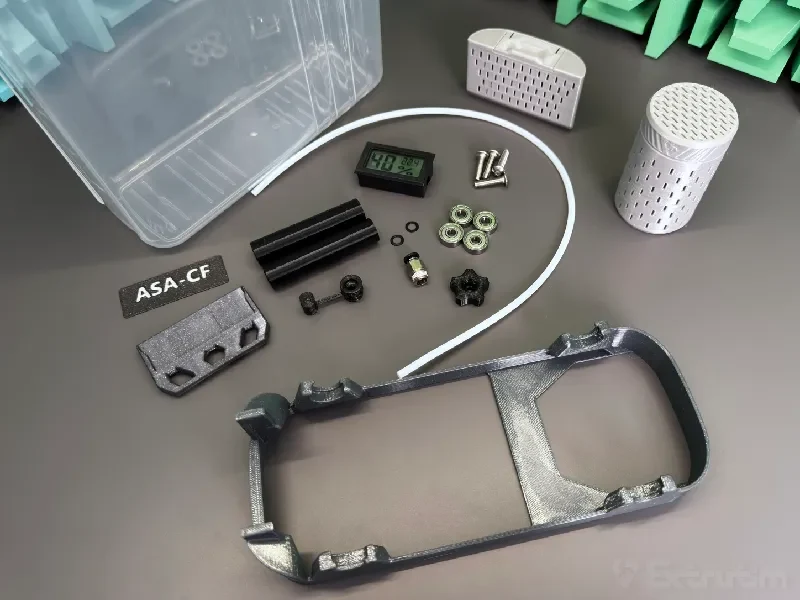

Что вам нужно:

4 шарикоподшипника 5х16х5 (625zz/625-2RS)

4 винта M5x16-20 мм (кнопка, полочка или круглая головка)

1x гигрометр (стандартный прямоугольный)

1-2x пневматическая муфта PC4-M10

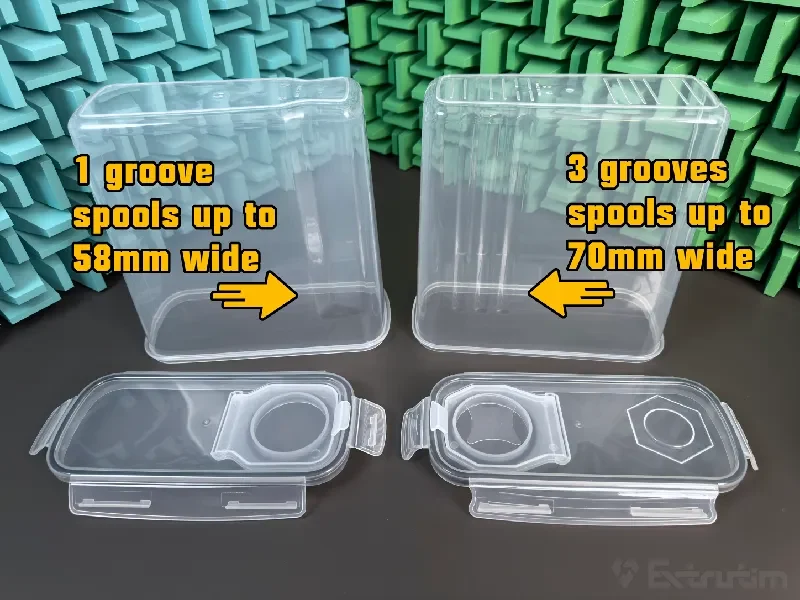

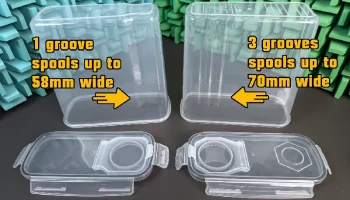

1 контейнер для хранения продуктов емкостью 4 л (обратите внимание на два варианта на изображении. Вариант с 3 боковыми канавками подходит для более широких катушек)

~90 г нити (рекомендуется PETG/PCTG) +130 г для адаптера Polydryer и сверлильного шаблона

~20 г гибкой нити Shore 82a или мягче (только для печатной муфты или уплотнит��льной крышки для пневматической муфты)

Трубка из ПТФЭ диаметром 4 мм (рекомендуется внутренний диаметр 2,5 мм)

Сверло 10 мм (рекомендуется ступенчатое сверло)

Силикагель шарики

Если вы хотите узнать больше о коробке и о том, как она собирается, посмотрите мое видео на YouTube!

Сборка:

Печатайте детали из PETG, PCTG или подобных нитей, у которых нет проблем с расползанием материала (винтовые соединения со временем могут ослабнуть). Эти нити также могут выдерживать более высокие температуры.

Вы можете распечатать этикетки белым цветом и написать на них самостоятельно или добавить текст в слайсер и распечатать в нескольких цветах.

Если вы, как и я, используете муфту из ПТФЭ с собственной печатью или уплотнительную крышку для муфты PC4-M10, распечатайте их из твердости по Шору 82А или более мягкой.

Небольшой выступ на створке крышки необходимо снять. Самый простой способ сделать это — надрезать его канцелярским ножом, а затем отломить. Чем глубже вы его забьете, тем легче будет оторваться.
(Внимание! Делайте это осторожно, никогда не режьте по направлению к телу, следите за тем, чтобы не поскользнуться, и убедитесь, что в направлении приложения силы нет других частей тела. Посмотрите эту часть моего видео, чтобы узнать, как делать это пр��вильно!)

Прикрепите подшипники к осям с помощью винтов (примечание: поместите одну печатную шайбу между подшипником и осью с одной стороны оси) и закрепите их в основании.

С помощью сверлильного шаблона разметьте отверстия для муфт.

В идеале просверлите отверстия ступенчатым сверлом, чтобы они были идеально круглыми, а затем прикрутите муфту вместе с держателем этикетки и ответной частью внутри.

Вы можете легче вдавить самопечатную муфту в отверстие с помощью небольшой отвертки.

Наконец, закрепите гигрометр, поместите контейнер с диоксидом кремния сзади, отрежьте кусок трубки из ПТФЭ нужного размера, и все готово!

Обновление:

Оказывается, теперь есть версия коробки, которая на 1 см длиннее обычной. Однако, судя по комментариям, это касается только адаптера для Полисушилки.
Поэтому я загрузил вторую версию, которая на 10 мм длиннее в дополнение к стандартной версии (длина внутри около 230 мм). Поэтому, прежде чем распечатать адаптер, вам следует измерить
