Базовые опорные плиты Gridfinity (настраиваемые в CadQuer...
Это повторная реализация базовых плат Gridfinity Зака Фридмана с нуля с использованием CadQuery вместо Fusion 360. Дополнительную информацию о проекте можно найти в этом видео:

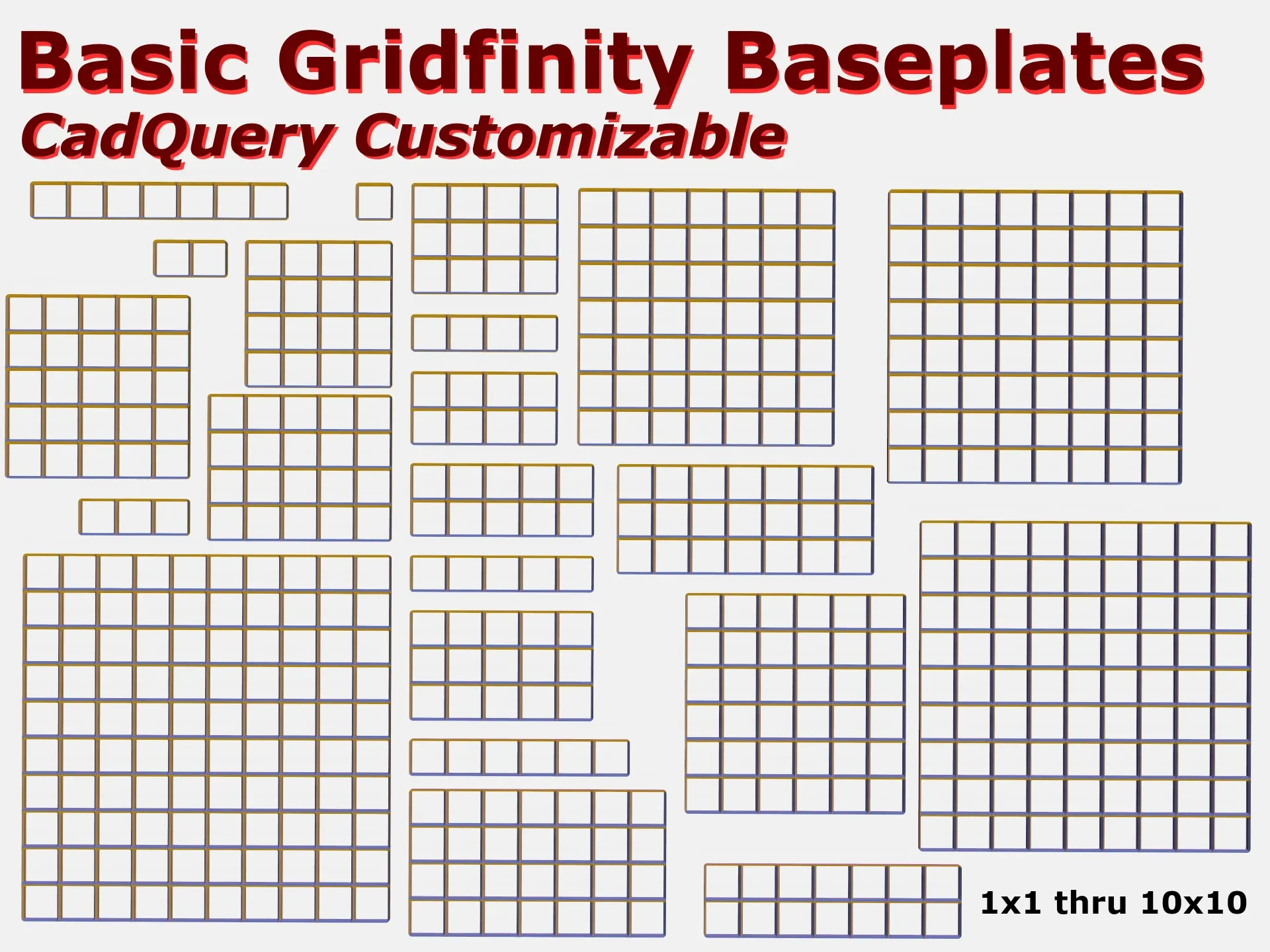

Эту версию можно настраивать в CadQuery, поэтому вы можете создавать базовые плиты нестандартных размеров, в том числе невероятно большие, например, сетки 10x10 и т. д. Я включил случайный выбор размеров сетки от 1x1 до 10x10.
#отрегулируйте эти две переменные, чтобы изменить количество позиций сетки
x_grid_number = 3 #ИЗМЕНИТЬМЕ!
y_grid_number = 3 #ИЗМЕНИТЬМЕ!
Я реализовал это заново, потому что кажется, что он идеально подходит для САПР с открытым исходным кодом, такого как CadQuery. Имея это в виду, я также выпустил скрипт Python с исходным кодом, который использовался для генерации STL. Мне бы хотелось, чтобы другие помогли мне создать новые ячейки органайзера и/или повторно реализовать ячейки органайзера в программном обеспечении САПР с открытым исходным кодом, таком как CadQuery или OpenSCAD.
Для разработки этого я использовал CadQuery/CQ-Editor, используя последнюю версию, полученную на github 13 апреля 2022 года. К сожалению, в CadHub.xyz нет достаточно последней версии CadQuery для правильной отрисовки (обратите внимание, проблема связана с отсутствием аргумента объединения в более старой версии методаeachpoint).
CQ-Editor доступен на github по адресу CadQuery/CQ-editor, но последняя стабильная версия НЕ будет запускать включ��нный исходный код cadquery, поэтому вместо этого используйте статическую сборку отсюда: https://github.com/jdegenstein/jmwright-CQ-Editor/releases/
Если вам интересно, также ознакомьтесь с моей соответствующей моделью для блоков Gridfinity здесь: https://www.printables.com/model/174715-basic-undivided-gridfinity-boxes-cadquery-customiz
Также ознакомьтесь с моей связанной моделью для разделенных блоков Gridfinity здесь:
https://www.printables.com/model/179040-divided-gridfinity-boxes-cadquery-customizable
Если вам интересно, ознакомьтесь также с моей коллекцией всех выпущенных мной проектов, связанных с Gridfinity: https://www.printables.com/social/107343-jdegs/collections/154274
