Qidi Q2 — Высокопроизводительный канал охлаждения (двухпоточный v5.1 и v6.0)

Резюме:
Высокоэффективный кожух охлаждения деталей для Qidi Q2. Этот воздуховод был точно спроектирован с использованием CFD (вычислительной гидродинамики) для устранения турбулентности и обеспечения сфокусированного воздушного потока точно на кончике сопла, что обеспечивает превосходные выступы и высокоскоростную печать.

ВЫБЕРИТЕ СВОЙ ВАРИАНТ: v5.1 против v6.0

Вариант A: v5.1 — Classic High-Flow: единый беспрепятственный внутренний путь. Оптимизирован для максимального объема сырого воздуха. Это оригинальная проверенная конструкция.

Вариант Б: v6.0 — Обновленный дизайн сбалансированного потока (НОВИНКА)

Модернизированное впускное отверстие: положение всасывания вентилятора было смещено и оптимизировано для питания внутреннего сплиттера.

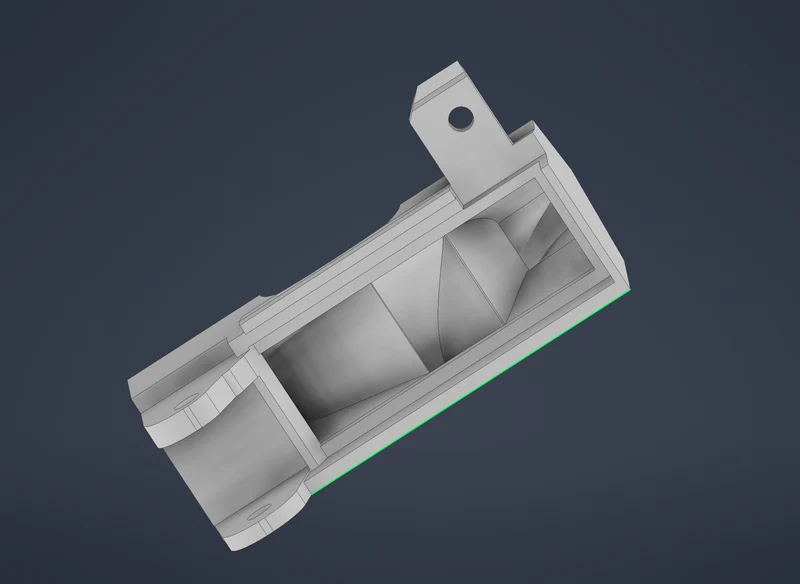

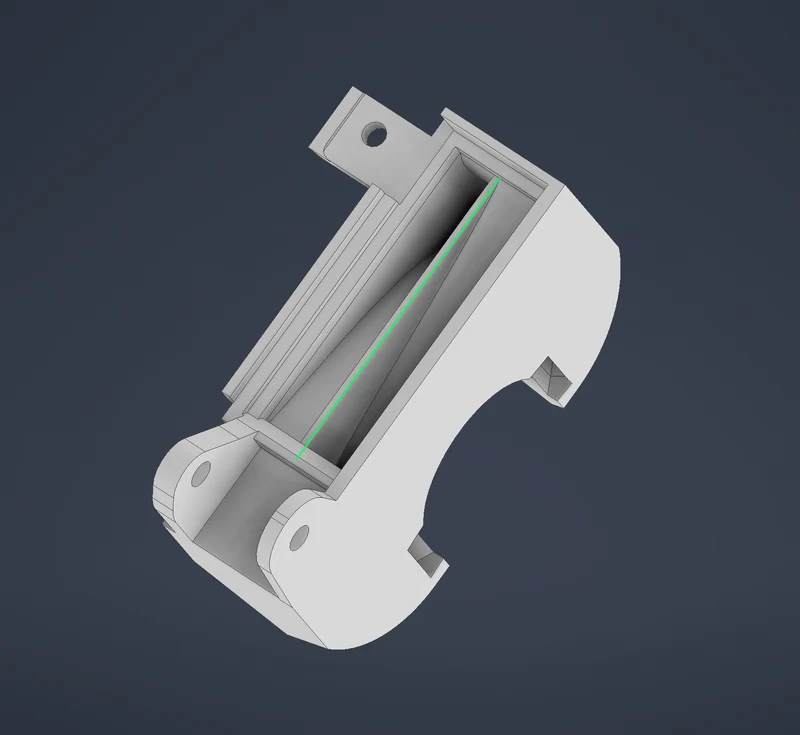

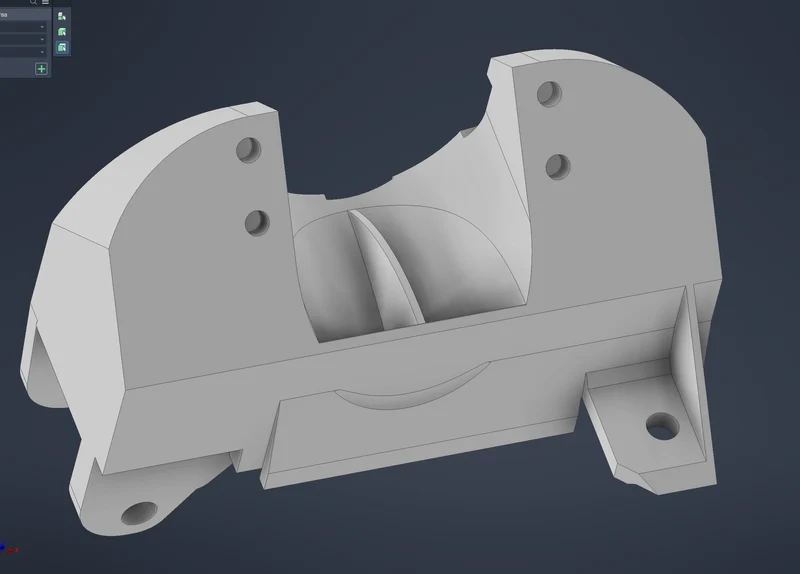

Внутренний разделитель: имеет аэродинамический разделитель, который разделяет воздушный поток прямо на входе.

Сбалансированное статическое давление. Эта модернизация гарантирует, что статическое давление одинаково в левом и правом воздуховодах.

Результат: Идеально симметричное охлаждение. Идеально подходит для деталей, где требуется стабильное качество свеса со всех сторон модели.

Примечание по проставкам для версии 6.0: Воздуховод версии 6.0 полностью обратно совместим с оригинальными проставками версии 5.1. Однако я добавил новые проставки «V2 для V6» с изысканным дизайном, которые идеально соответствуют новой геометрии впуска. Я рекомендую распечатать новую версию, чтобы она выглядела лучше всего!

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Оптимизация CFD: внутренняя геометрия усовершенствована для устранения «мертвых зон» и максимизации ламинарности воздушного потока.

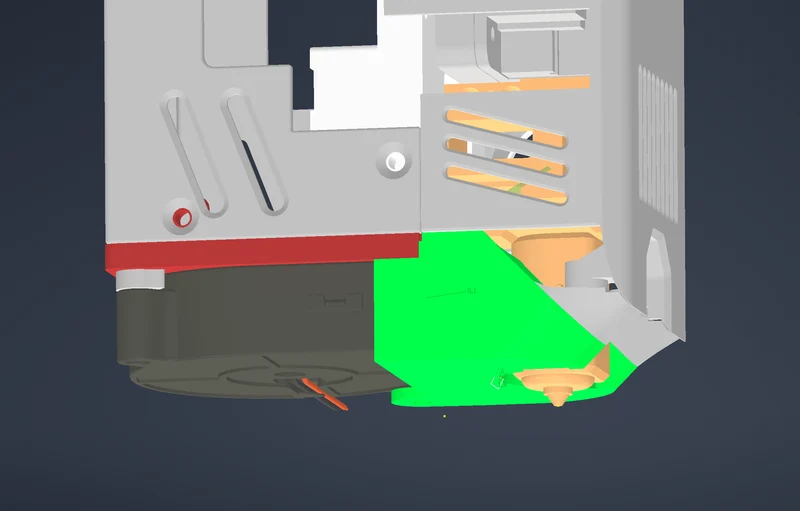

Готовность к высоким температурам: разработан с дополнительным зазором от хотэнда для обеспечения стабильности при печати высокотемпературными материалами.

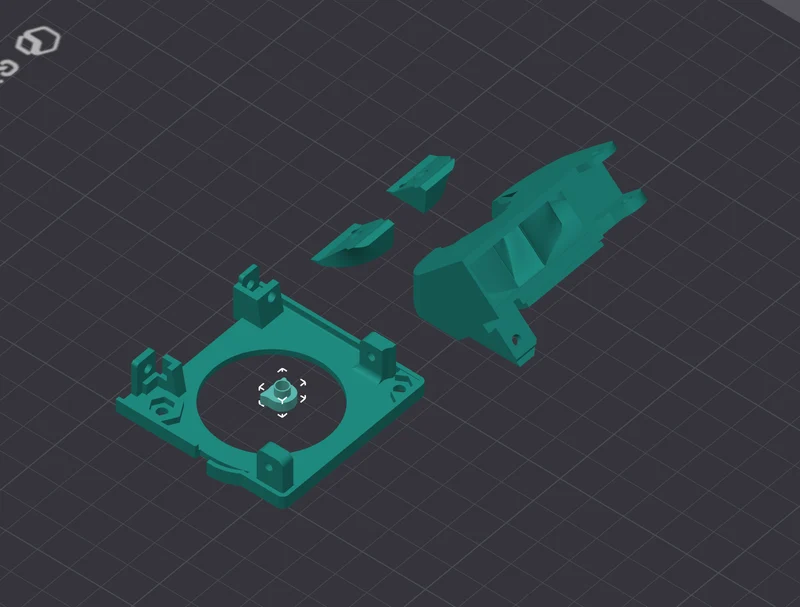

Предварительно разработанные поддержки: новый файл raw.stl v5.1 включает встроенные, легко удаляемые поддержки.

Легкий и жесткий: оптимизирован для высокоскоростных движений головки инструмента.

Двухпоточный делитель (v6.0): внутренний аэродинамический делитель обеспечивает нулевой перепад давления между левым и правым воздушными каналами.

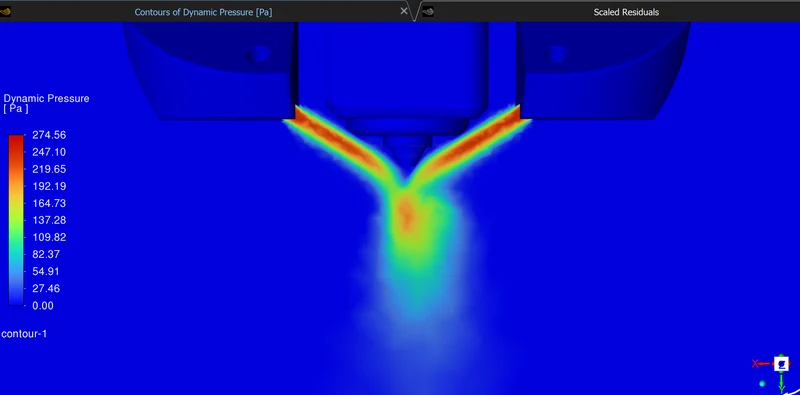

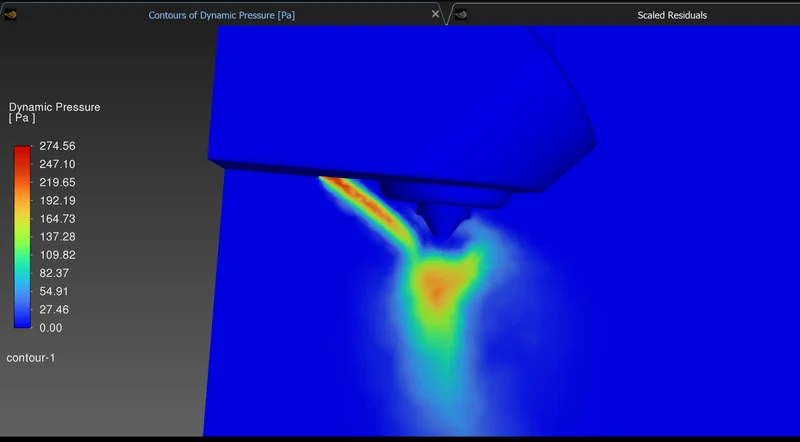

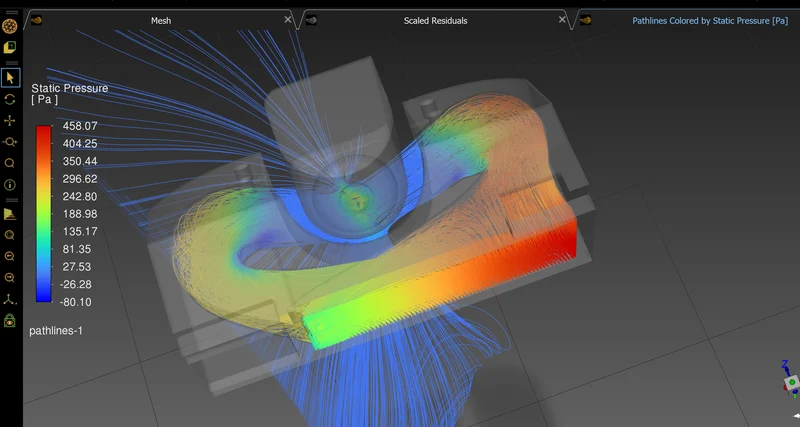

Проверенные CFD пути: новые данные моделирования подтверждают ламинарный поток и сбалансированное распределение давления (см. новые изображения в галерее).

НАСТРОЙКИ ПЕЧАТИ

Материал: ASA или ABS обязателен для использования в камере.

Проверено: успеш��о протестировано с PA6-GF30 (нейлон/стекловолокно) на максимальную термостойкость. PLA/PETG деформируется при рабочих температурах.

Высота слоя: 0,12-0,16 мм (настоятельно рекомендуется для самых гладких внутренних поверхностей).

Стены: 2 периметра (с учетом экономии веса).

Заполнение: 20-40 % (рекомендуется Gyroid или Grid; не используйте 100 %, чтобы оно было легким).

ФУ��НИТУРА И СБОРКА

Чтобы обеспечить идеальную посадку и производительность, используйте следующее:

1 винт M3 x 22 мм — для крепления основного воздуховода.

1 винт M3 x 20 мм — для крепления вентилятора.

Пользовательские проставки: входят в комплект файлов и специально предназначены для крепления передней обшивки (внешней крышки).

Шайба/регулирующая шайба: входит в комплект поставки вентилятор�� и обеспечивает плотную посадку без вибрации.

⚠ ВАЖНЫЙ СОВЕТ ПО СБОРКЕ: Используйте только винты M3 с плоской головкой (круглая головка) или с плоской головкой (потайная головка). Стандартные головки с высокими торцевыми головками (высотой 3-4 мм) могут стать причиной столкновений с корпусом принтера из-за узких зазоров этой высокопроизводительной конструкции.

Подробное пошаговое руководство по установке с 15 фотографиями можно найти в превосходной книге Make от Semtexos.

Штатные магниты (перенос с оригинальной обшивки).

ВАЖНО: ПИД-КАЛИБРОВКА

После установки нового воздуховода характеристики воздушного потока вокруг сопла и блока нагревателя значительно изменятся. Чтобы обеспечить стабильную температуру печати и избежать термических ошибок, настоятельно рекомендуется выполнить настройку PID для вашего горячего устройства.

Для принтеров Qidi (на базе Klipper):

В консоли Fluidd/Mainsail выполните: PID_CALIBRATE HEATER=extrumer TARGET=220 (отрегулируйте целевую температуру в соответствии с наиболее часто используемым материалом).

После завершения введите SAVE_CONFIG, чтобы сохранить новые параметры.

ФАЙЛЫ ВКЛЮЧЕНЫ

Корпуса воздуховодов: включены версии 5.1 (классический) и 6.0 (сбалансированный двухпоточный).

Распорки (V2 для V6): рекомендуются для воздуховода версии 6.0 из-за обновленной конструкции.

Устаревшие прокладки: по-прежнему совместимы с обеими версиями, если они уже распечатаны.

Шайба/регулируемая шайба: Для вентилятора
