Модульная система хранения нити - V1 (проверенная и усиле...

ВАЖНО — ИНФОРМАЦИЯ О ВЕРСИИ

Этот список представляет V1, основную и текущую версию системы.

Более ранняя версия «Раннего выпуска» по-прежнему включена в качестве устаревшего варианта для пользователей, которым нужна только запрессованная сборка без инструментов. Тем не менее, V1 является рекомендуемой версией, и ее следует рассматривать как основной продукт, разрабатываемый в будущем.

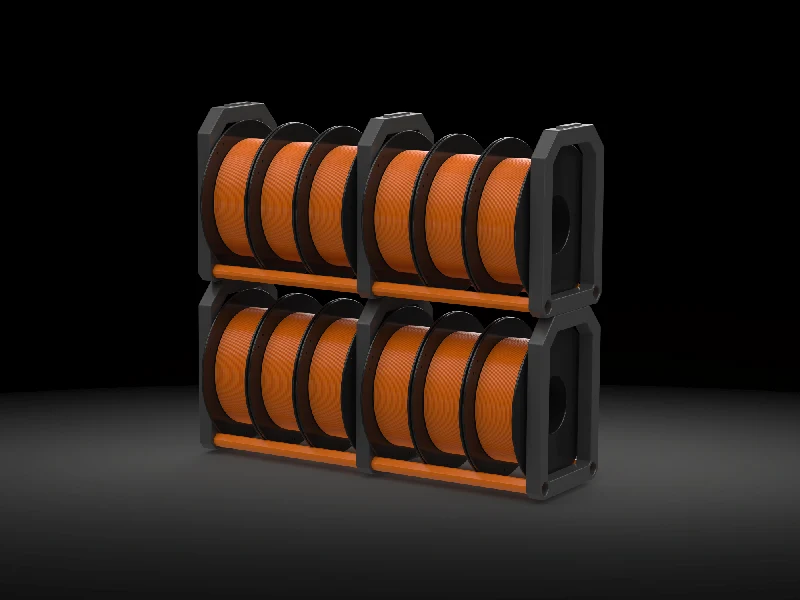

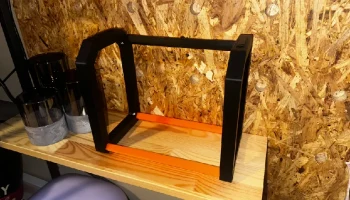

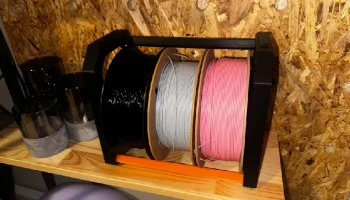

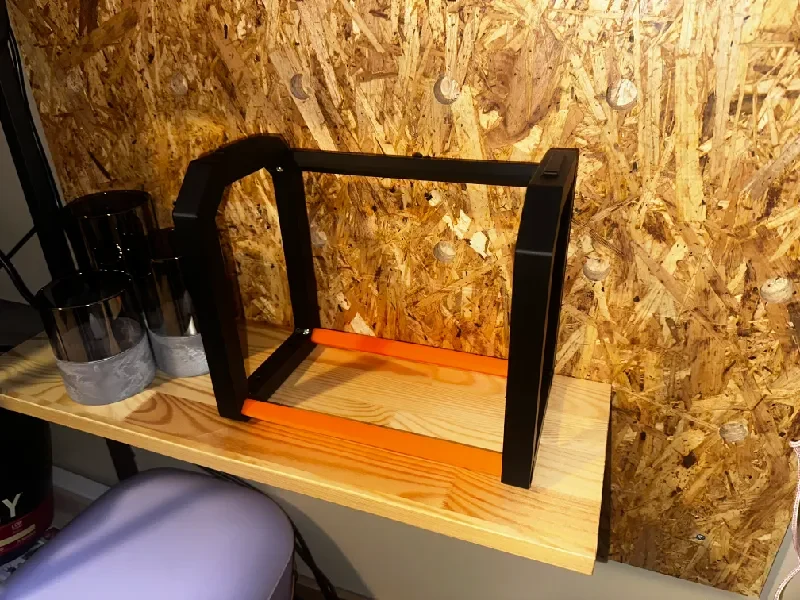

Примечание. Первые изображения представляют собой рендеры оригинальной концепции ранней версии. Реальные фотографии окончательного дизайна V1 приведены ниже.

Связанные модели:

Если вам нужна настенная версия, проверьте это:

Другие аксессуары для системы будут в коллекции модульных систем хранения в моем профиле!

Обзор

Этот проект представляет собой модульную систему хранения нитей, рассчитанную на долгосрочную стабильность, масштабируемость и возможность использования в реальных условиях.

V1 — это первая полностью построенная, усиленная и физически протестированная версия конструкции. В нем представлены механическое крепление и дополнительная структурная поддержка, что значительно повышает жесткость по сравнению с оригинальной ранней версией.

Модули можно комбинировать по горизонтали и вертикали с помощью специальных соединителей и стержней, не полагаясь на длинные непрерывные стержни.

Система рассчитана на стандартные катушки с нитью весом 1 кг.

Что нового в V1 (основная версия)

V1 представляет несколько структурных улучшений, направленных на долгосрочную прочность и стабильность:

Механическое крепление по всей системе

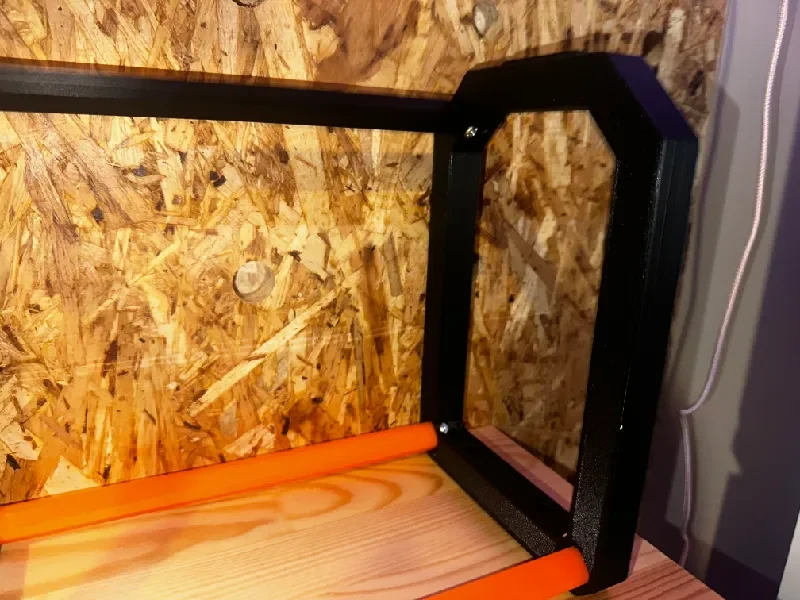

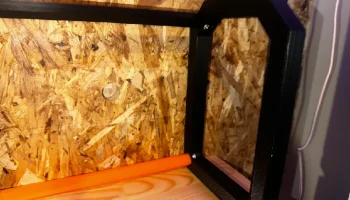

Стержни крепятся к разъемам с помощью винтов.

Коннекторы крепятся к ножкам

Разъемы также механически крепятся друг к другу в стопку.

Верхний армирующий стержень

Дополнительный стержень добавляется вверху между разъемами.

Это значительно улучшило общую жесткость и уменьшило гибкость в более крупных конструкциях.

Улучшенная структурная целостность

Улучшение управления нагрузкой с течением времени

Особенно важно для многомодульных и многоуровневых конфигураций.

Эти изменения делают V1 более прочной и законченной конструкцией по сравнению с исходной версией с запрессовкой.

Дополнительные дополнения (включены)

Этот выпуск также включает в себя несколько дополнительных дополнений:

Торцевые заглушки

Вставляются в боковые отверстия для стержней для придания более чистого и законченного вида.

Ноги

Ножки для отдельно стоящих установок крепятся винтами.

Они также могут помочь поддерживать катушки меньшего размера (например, 250 г) за счет увеличения дорожного просвета.

Система по-прежнему в первую очередь рассчитана на катушки весом 1 кг. Поддержка катушек меньшего размера является экспериментальной и может варьироваться в зависимости от размеров катушки.

Обновление от 14 марта.

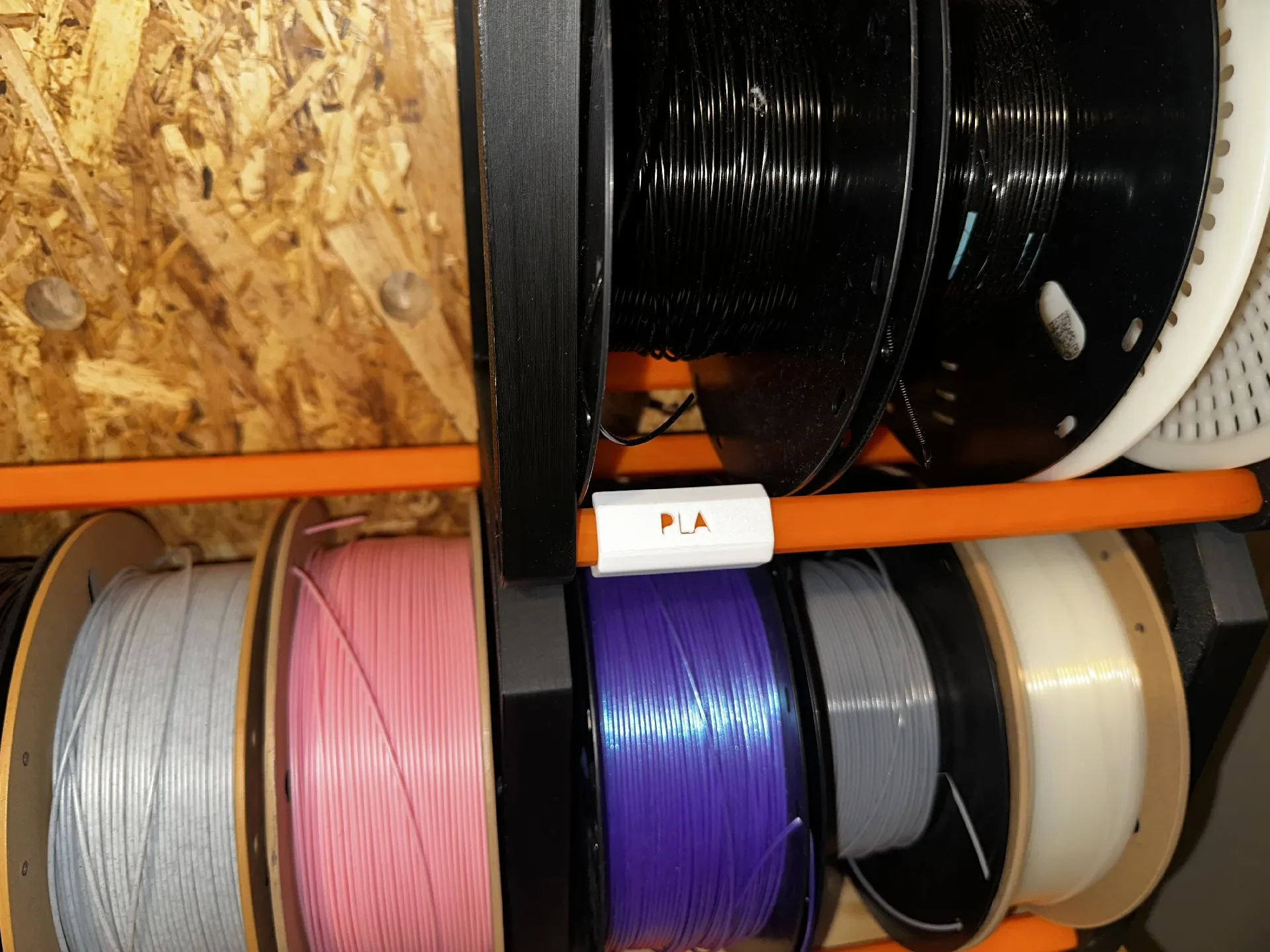

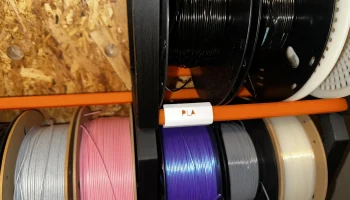

Добавлены универсальные этикетки для филамента. Просто добавьте текст в предпочитаемый вами слайсер. В будущем я собираюсь добавить метки для большинства типов нитей.

Печать заметок

В конструкции приоритет отдается прочности и жесткости, а не минимальному времени печати.

Рекомендуемая отправная точка:

Высота слоя 0,2 мм

4 периметра

15-20% заполнение (гироидное или кубическое)

Никаких опор не требуется

При необходимости отрегулируйте настройки в зависимости от материала и принтера.

Файлы включены

V1 — Основная версия (рекомендуется)

Усиленная конструкция с механическими креплениями и верхней опорной штангой.

Legacy — ранний выпуск (прессовая версия)

Версия с запрессовкой, не требующая инструментов, включена для пользователей, которым особенно нужен этот подход. Эта версия больше не является рекомендуемой по умолчанию.

STL-файлы — готовы к печати

Файлы STEP — включены для настройки, корректировки допусков или ремиксов.

Требуется обратная связь

Особенно ценны отзывы о:

Посадка и допуски

Общая жесткость и стабильность

Интерфейсы разъемов и стержней

Долгосрочное использование и расширение

Макеты и фотографии приветствуются!

Планируемые будущие варианты

Эта система предназначена для роста с течением времени. Возможные будущие дополнения включают в себя:

Угловые модули

Настенные кронштейны

Дополнительные варианты разъемов

Боковые держатели инструментов

Дальнейшие усовершенствования, основанные на реальном использовании.

Если у вас есть идеи, оставляйте комментарии! :D
