Модульная система выдвижных ящиков Gridfinity.........

Обновлено: исправлено положение верхнего лотка (если вы его используете). В среднем ряду были отклонения от размеров. Сейчас должно быть хорошо. Загрузите файл исправления: top-tray-with-4-holes-V3.stl.

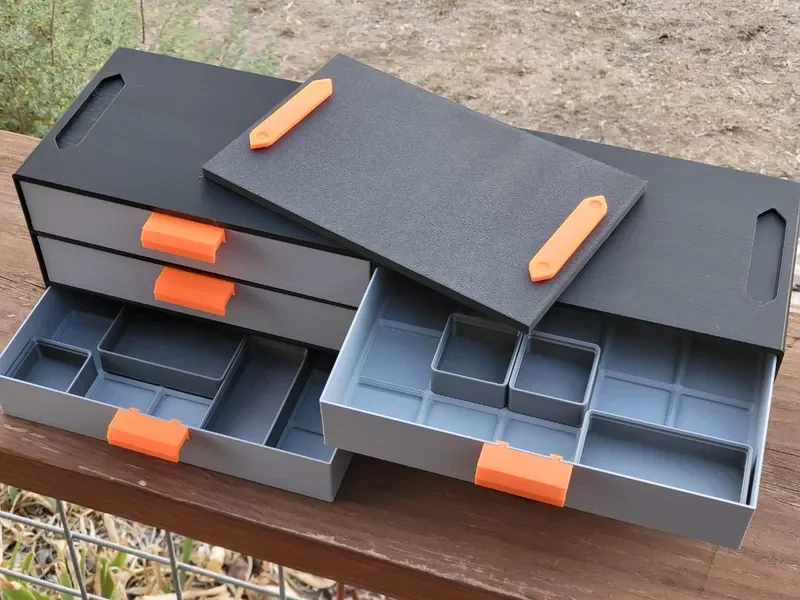

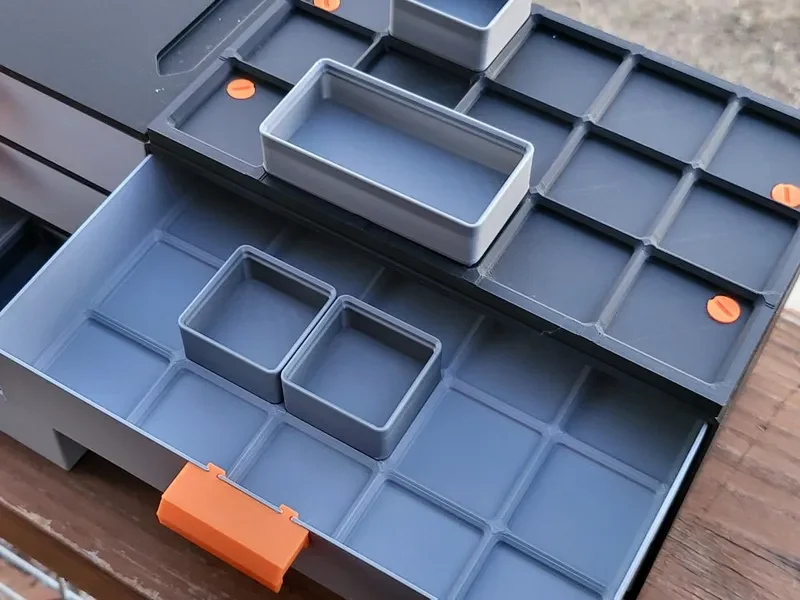

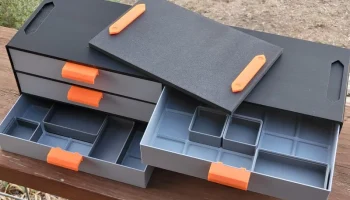

Я знаю, что часть миссии Зака ​​Gridfinity находится «под открытым небом», но иногда вам просто нужны ящики. Это штабелируемое решение имеет несколько вариантов, включая нижнюю часть ящиков Gridfinity и ящики с простым днищем, а также верхнюю пластину Gridfinity.

Толщина стенок, как по мне, в самый раз. Не слишком хрупкий и не тяжелый, поэтому все кажется прочным — как и другие печатные формы Gridfinity. Я знаю, что есть и другие конструкции, в которых используется меньше нити и они имеют более тонкие стенки, но они прослужат долго и мне кажутся подходящими.

Это все печатается и на Bambu, и на Prusa. Я использовал PLA и штатные настройки. Я подозреваю, что вы можете обойтись соплом 0,06, но не уверен, что винты направляющих верхней пластины также будут печатать, хотя я думаю, что они, вероятно, будут.

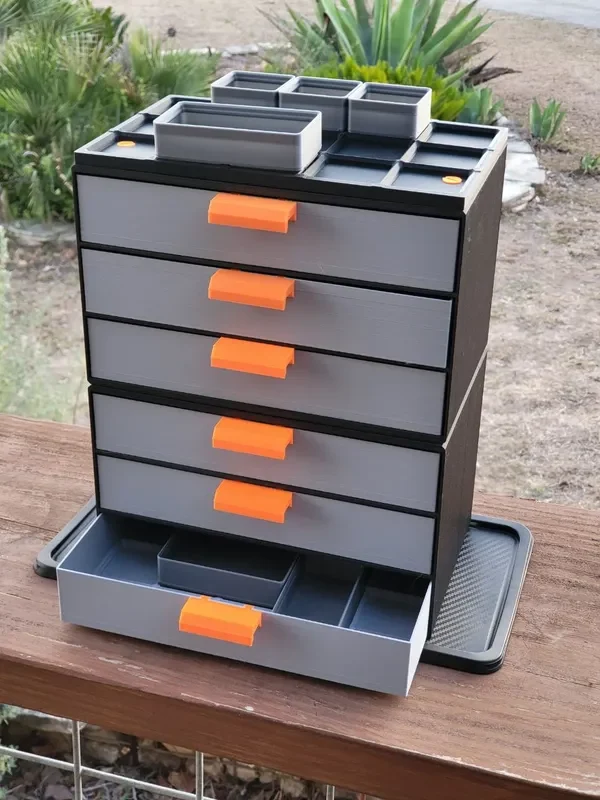

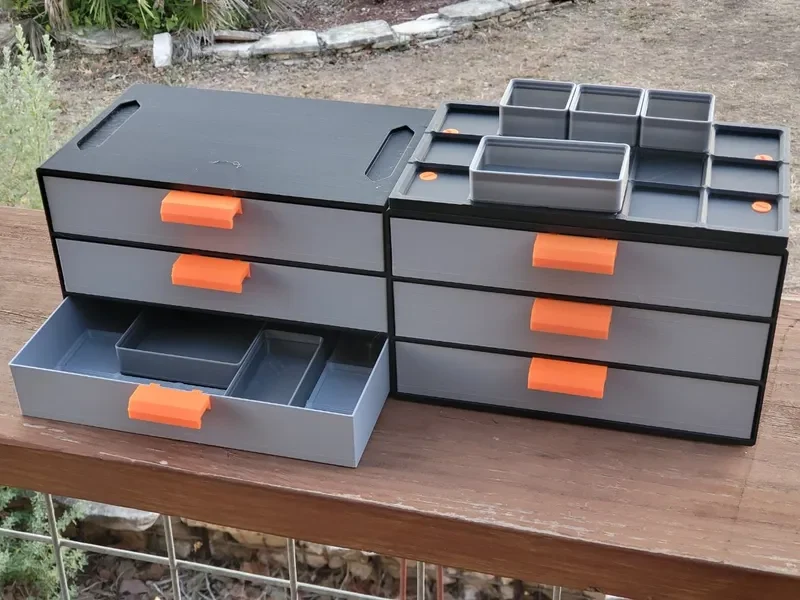

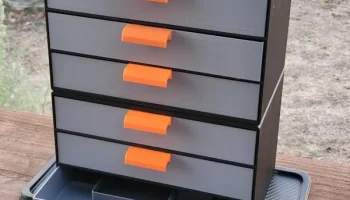

Что касается сборки, то тут все довольно просто. Вы можете просто сложить ящики друг на друга, так как ножки внизу входят в отверстия сверху. А если вам нужна панель с плавной сеткой сверху, т�� для этого вам нужно распечатать дополнительные ножки, и они прикрепятся с помощью болтов с плоской головкой, напечатанных на 3D-принтере. И это действительно все, что нужно сделать. Ни один из корпусов не имеет механической фиксации, но они довольно устойчивы.

Кроме того, ручки просто защелкиваются на ящиках.

Итак, если вы хотите распечатать только один комплект с верхней пластиной Gridfinity, просто распечатайте один корпус, три ящика (любого типа), три ручки, верхнюю пластину, две ножки верхней пластины и четыре болта с плоской головкой.

Кроме того, я добавил несколько различных контейнеров Gridfinity высотой 4U, которые трудно найти. Я создал их с помощью OpenSCAD благодаря Джейми. Работало очень хорошо.
