Усовершенствованный механизм гребного винта изменяемого ш...

Это ремикс оригинального механизма винта изменяемого шага, разработанного Крисом Б.

После распечатки и сборки оригинальной модели я решил внести несколько небольших механических улучшений, чтобы улучшить прочность, жесткость, ход и общий внешний вид механизма. Целью этого ремикса было сохранить оригинальную концепцию, но сделать сборку более надежной и пригодной в качестве готовой демонстрационной модели.

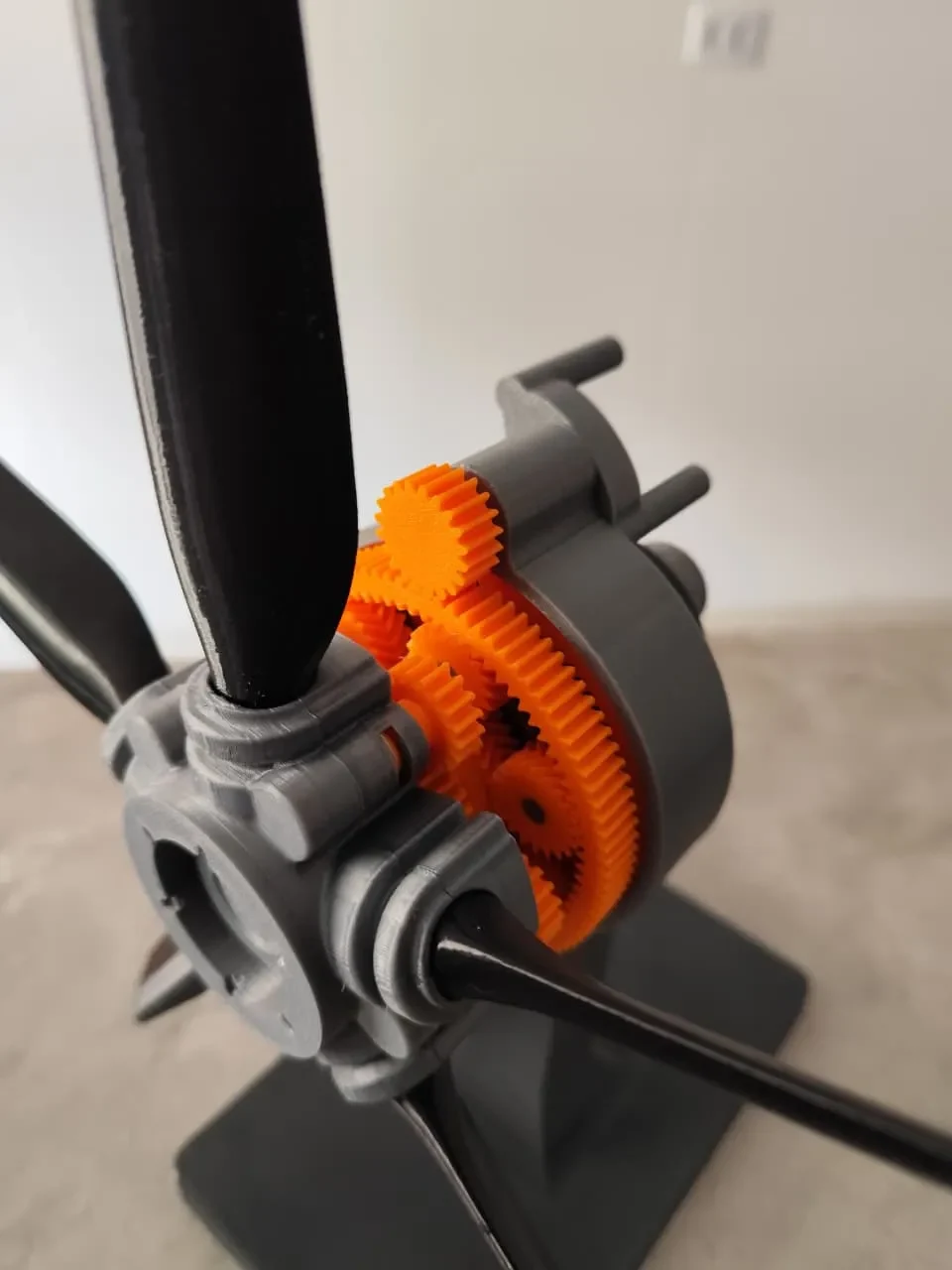

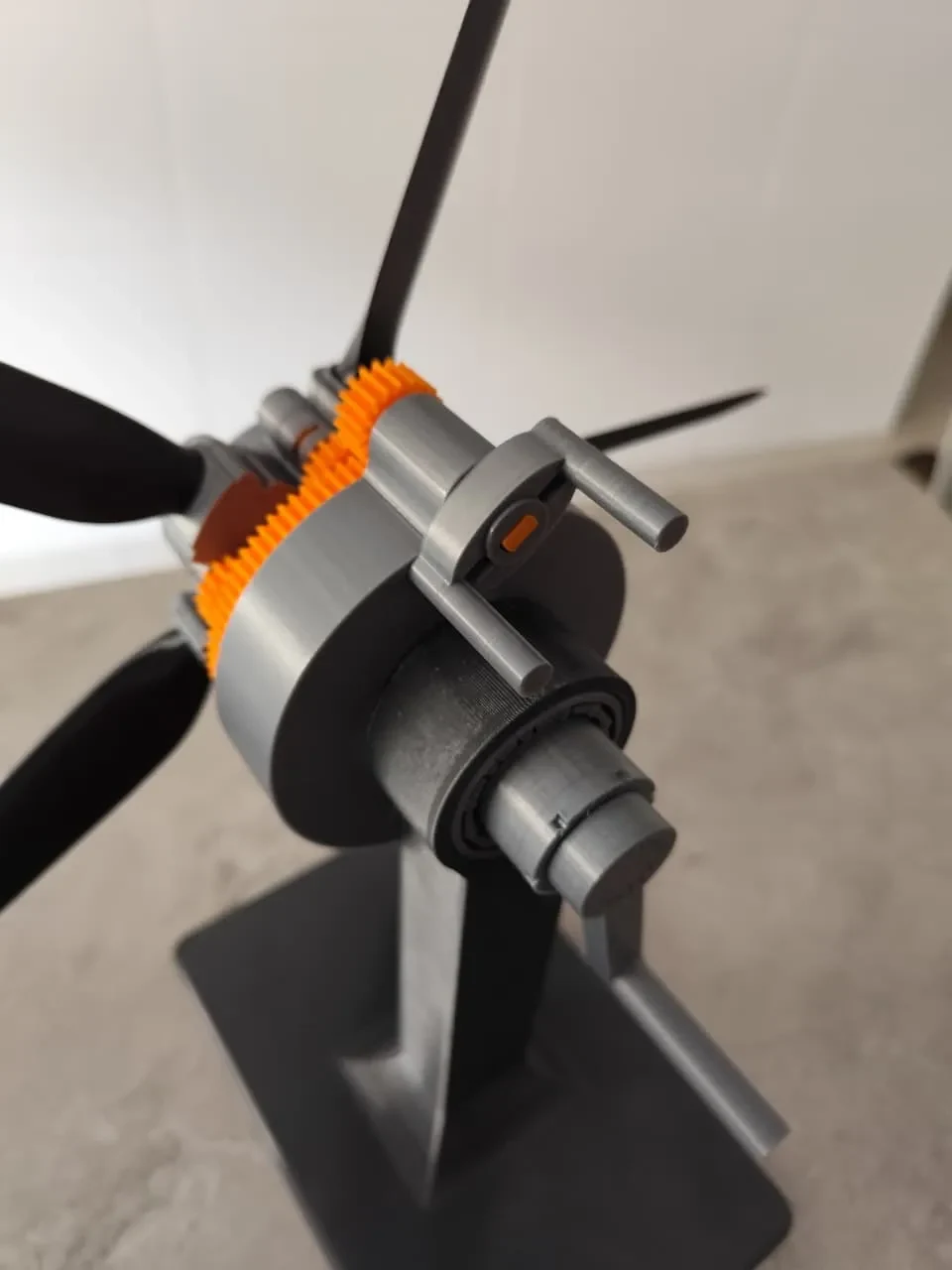

Основным механически�� изменением было увеличение регулировки шага оси/шестерни с 6 мм до 8 мм. В моих тестах версия толщиной 6 мм сломалась три раза, поэтому я изменил дизайн этой области, чтобы сделать ее прочнее. Я также изменил планетарную систему на 6-ступенчатую, что сделало механизм намного более жестким и помогло предотвратить проскальзывание зубьев механизма шага винта во время движения.

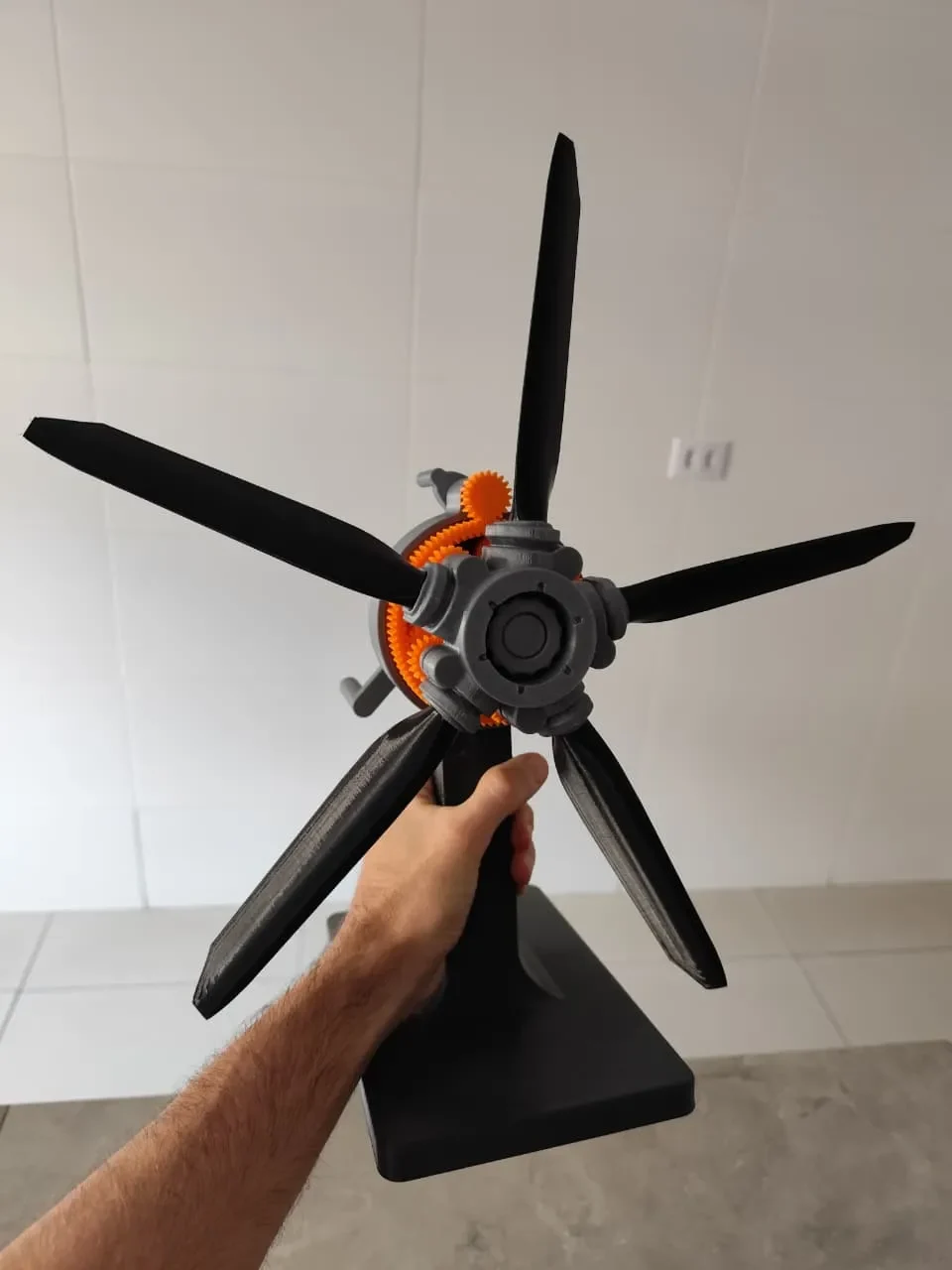

Лопасти винта были увеличены до 145 мм, что придало модели более впечатляющий и реалистичный вид. Я также внес несколько небольших изменений, чтобы улучшить площадь контакта между механическими деталями, что поможет компонентам более плавно подходить друг к другу и работать вместе.

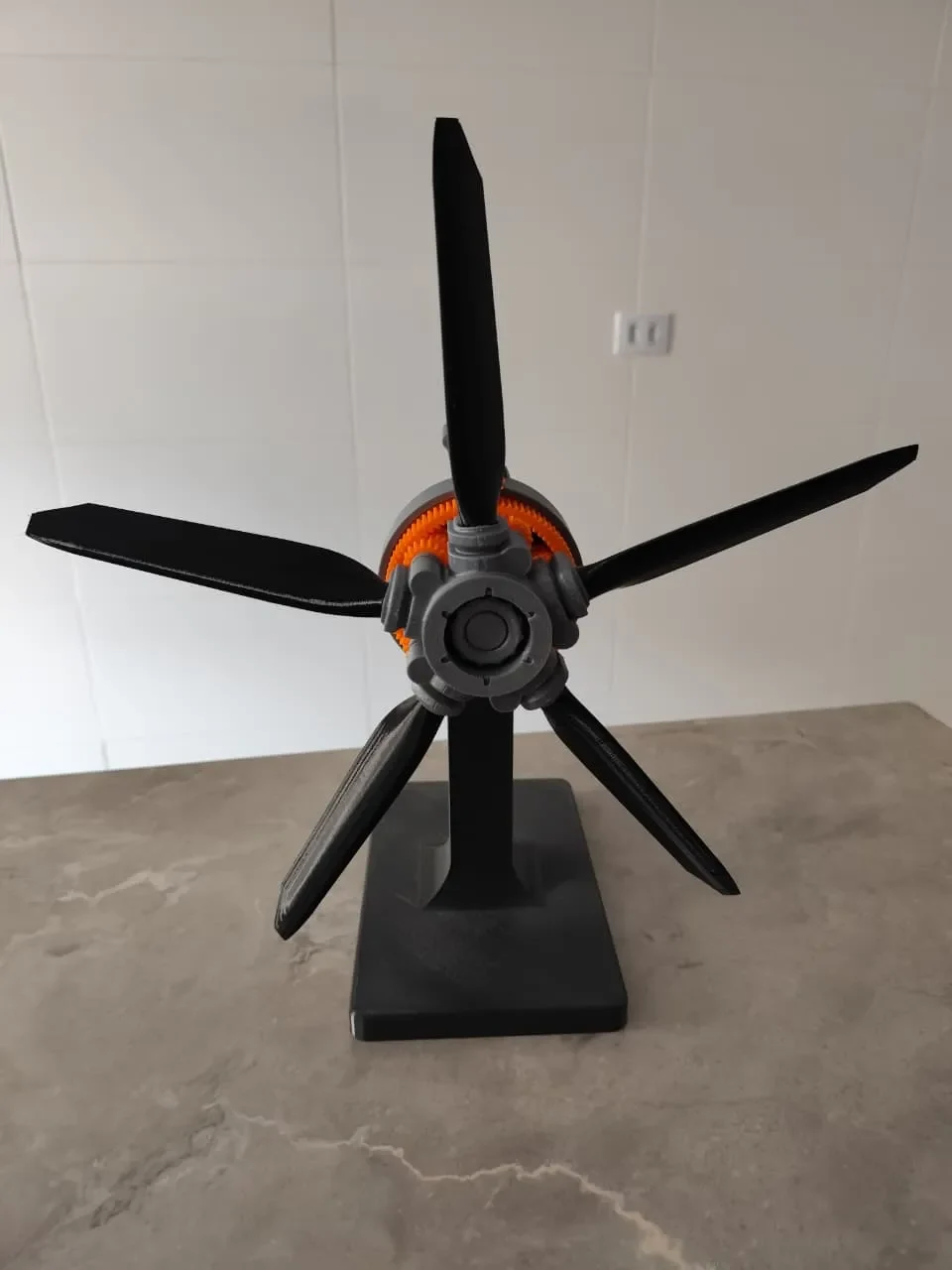

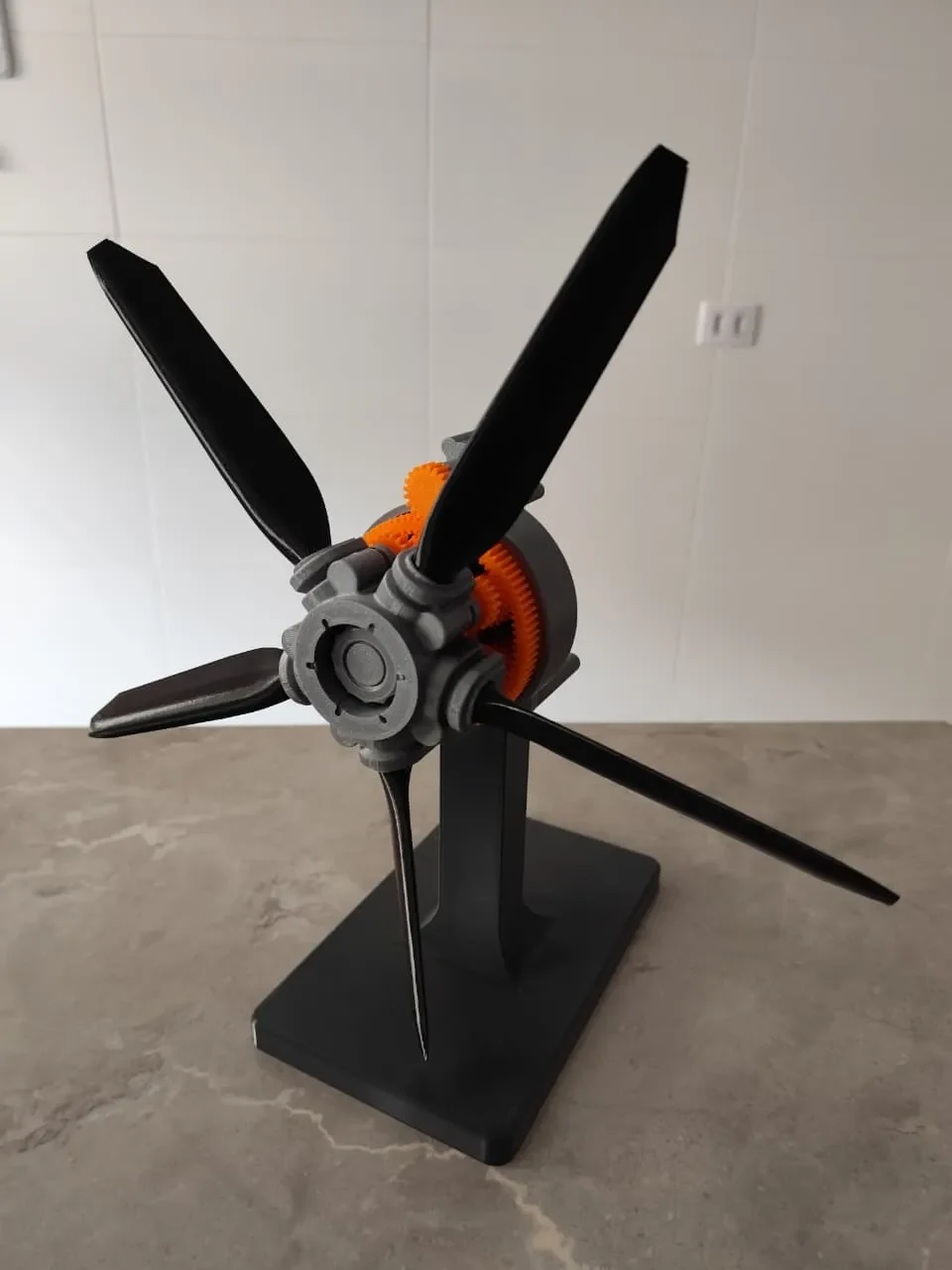

Эта версия также включает подходящую основу для сборки и демонстрации. После печати окончательной полноцветной версии с длинными лезвиями модель стала отличным экспонатом на полке, идеально подходящим для демонстрации в качестве механической, авиационной или инженерной 3D-печатной модели.

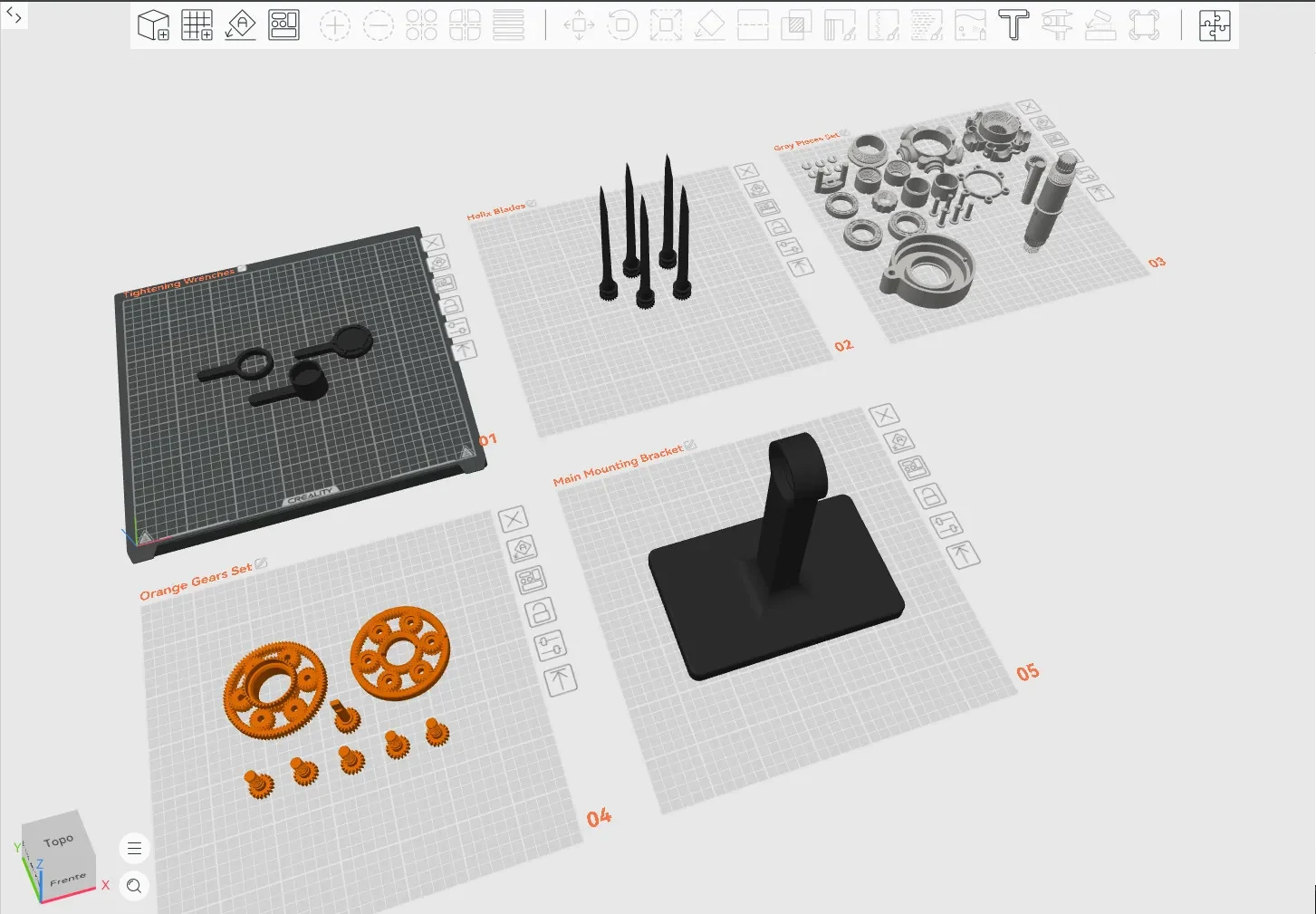

Включенные файлы организованы таким образом, чтобы облегчить печать, особенно при многоцветной печати. Свою версию я распечатал в PETG, используя три цвета, а файлы .3mf разделены по цветам, чтобы упростить процесс печати.

Что включено

Усовершенствованный механизм винта изменяемого шага.

6-ступенчатая планетарная система

Увеличенные лопасти винта диаметром 145 мм.

Основание дисплея/сборки

Файлы .3mf, созданные в OrcaSlicer V2.4.0.

Советы и инструкции по печати

Фотографии собранной модели

Структура папок

3mf_file — содержит файлы .3mf, созданные в OrcaSlicer V2.4.0.

инструкции — Содержит полезные советы по печати и примечания по сборке.

pics — Содержит фотографии собранной модели.

Печать заметок

Я напечатал эту модель на Creality K2 Plus, но полная область сборки не требуется, поэтому ее также можно распечатать на 3D-принтерах меньшего размера в зависимости от настроек слайсера и ориентации детали.

Я напечатал детали из PETG, используя три цвета. Другие материалы также могут подойти, но PETG обеспечивает хорошую прочность и гибкость механических частей.

Некоторые детали могут потребовать тщательной сборки и небольших корректировок в зависимости от калибровки вашего принтера, материала и допусков. Для достижения наилучшего результата убедитесь, что движущиеся части напечатаны чисто, и проверьте посадку перед окончательной сборкой.

Кредит

Оригинальная модель Криса Б.
Этот ремикс основан на его оригинальной конструкции с добавлением механических улучшений, увеличенных лопастей, 6-ступенчатой планетарной системы и подставки для дисплея.
