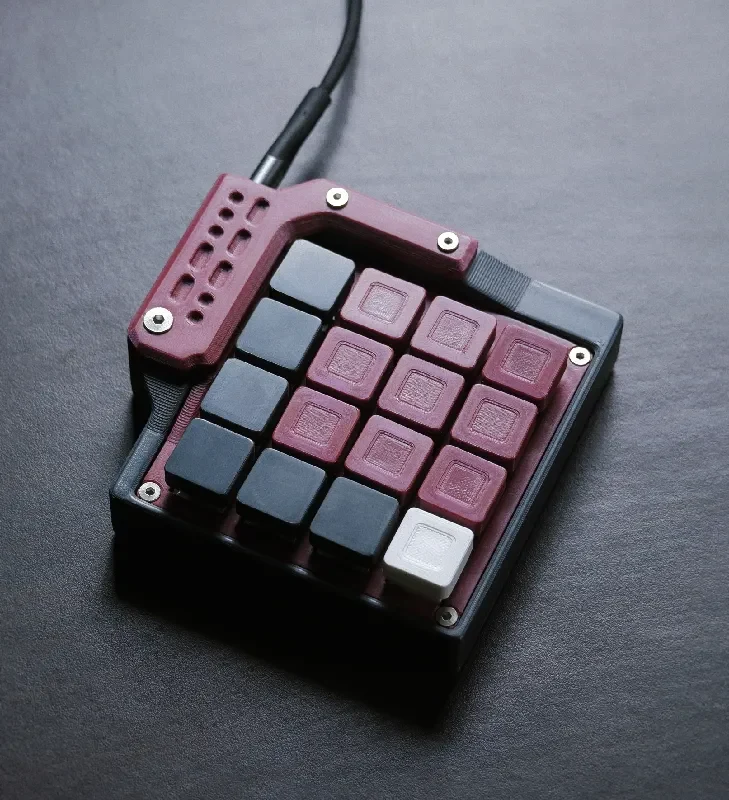

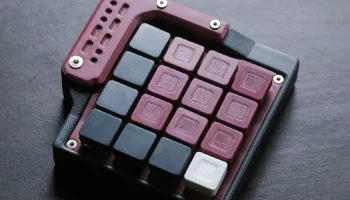

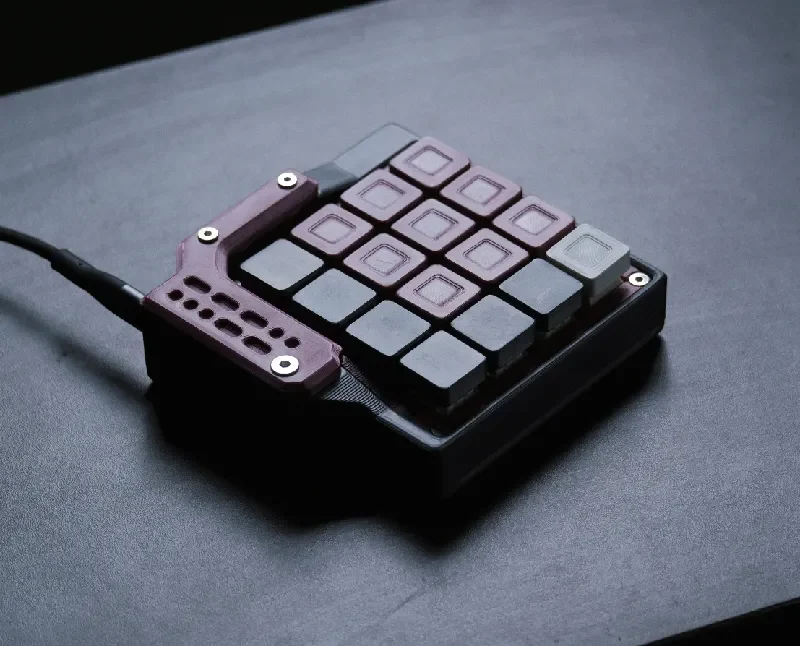

Макропад 4x4

[ПРИМЕЧАНИЕ: некоторые рисунки на крышке MCU, как показано на фотографии, были удалены из CAD, поскольку это своего рода личный символ. Не стесняйтесь редактировать файл, добавляя любой желаемый узор]

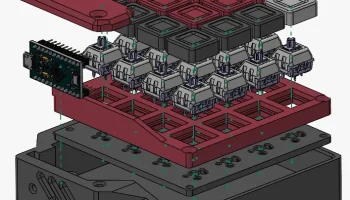

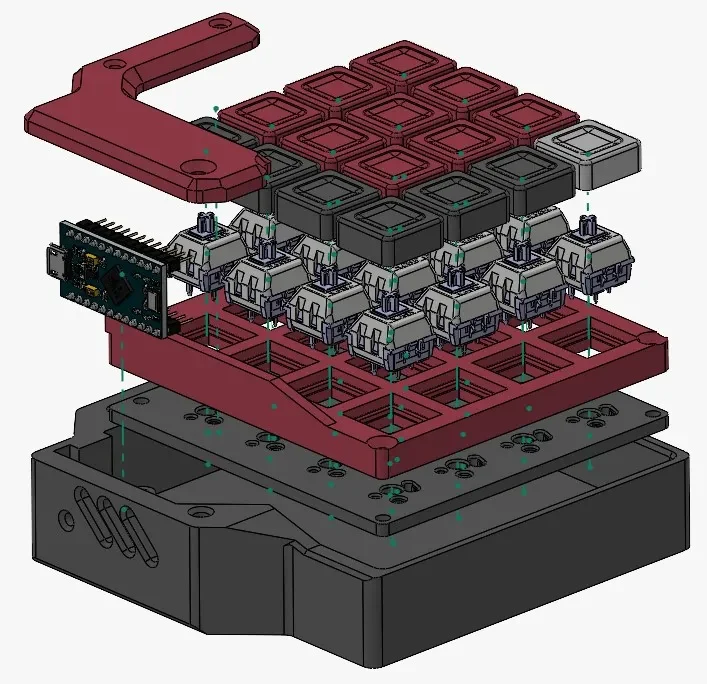

16-клавишный (4x4) макропад STEP и файлы STL.

Работает на Arduino Pro Micro (CAD, созданный вокруг платы с припаянными контактами разъема), с прошивкой, созданной с использованием QMK. Подходит для переключателей Kailh Box Cream Pro и Kailh Box Jade (защел��и подходят к пластине переключателя). Здесь используются розетки Kailh с возможностью горячей замены (защелки устанавливаются на панель розеток переключателя).

Колпачки клавиш сконструированы так, чтобы прилегать к переключателям с помощью трения, поэтому их можно снять, не снимая шва с пластины. Однако, в зависимости от допусков принтера, вы можете редактировать ножки клавишных колпачков.
