Усовершенствованное штабелируемое устройство для намотки/...
Это модернизированная версия знаменитого штабелируемого устройства для намотки кабеля с возможностью печати на месте.
У оригинальной конструкции есть слабое место: стенки ядра довольно тонкие и легко ломаются. Эта модернизация имеет другой сердечник с более толстыми стенками, лучшими настройками допусков и решает все описанные проблемы.

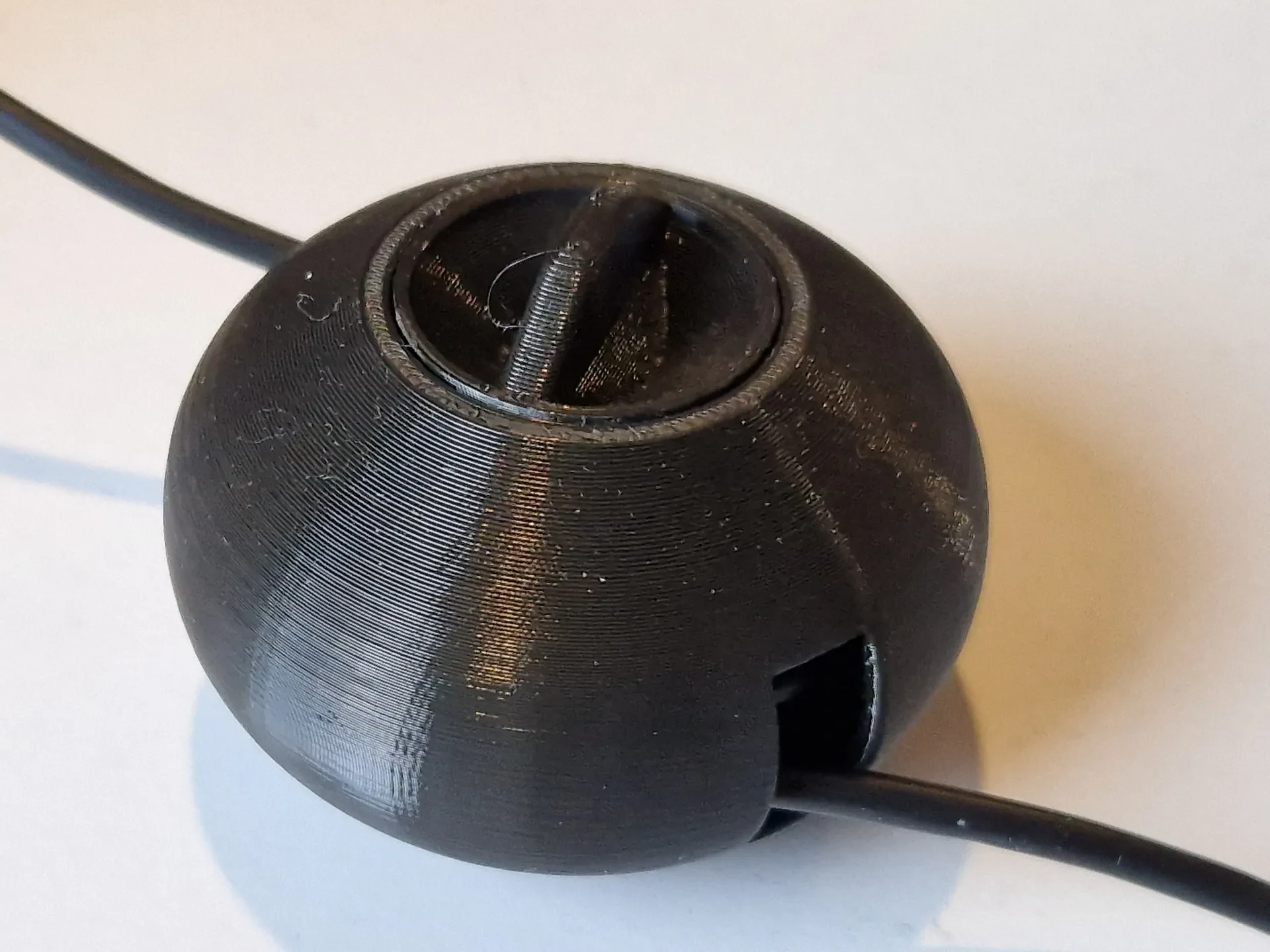

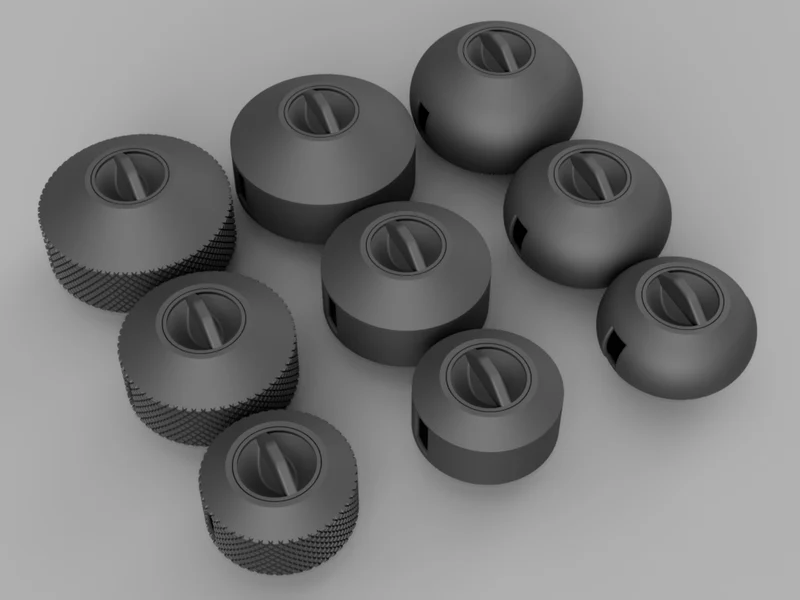

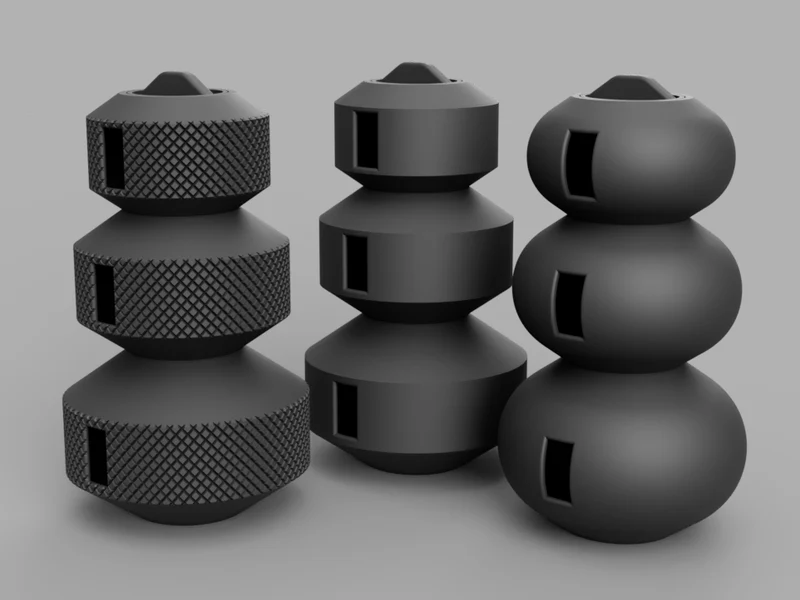

Поскольку исходная версия поддерживает только тонкие USB-кабели длиной до 1 м, были добавлены средняя и большая версии для более длинных и толстых кабелей. Все размеры можно штабелировать благодаря одинаковому диаметру сердечника и размеру ручки.

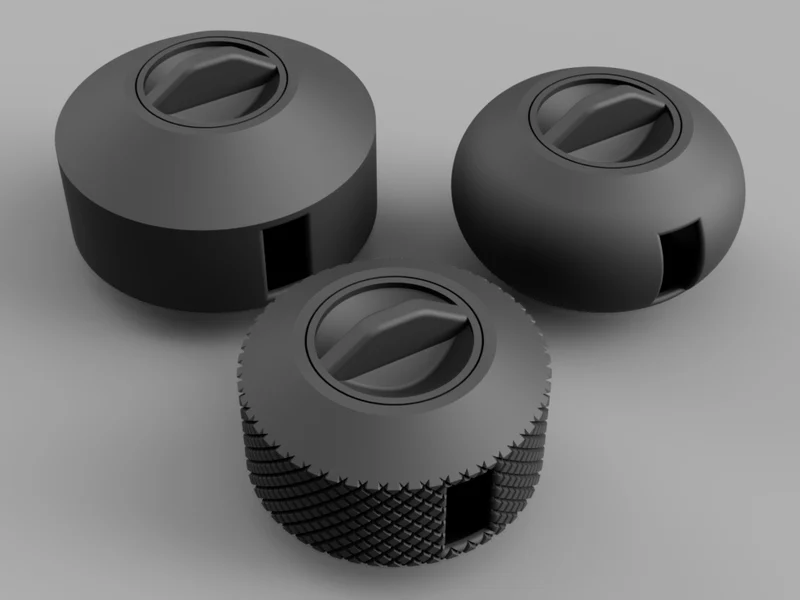

Выберите желаемый контур: рифленый, гладкий или закругленный. Все версии совместимы друг с другом.
Размеры (без ручки, закругленные чуть больше в диаметре):
Маленький (оригинал): Ø 50 мм x 32 мм.
Средний: Ø 60 мм x 40 мм
Большой: Ø 70 мм x 48 мм
Печать на месте, без поддержек, рекомендуется PLA+.
Печатайте при низкой температуре и только по 2 периметрам, чтобы свести к минимуму закрепление из-за чрезмерного нагрева. Для повышения стабильности установите 100% заполнение только для сердцевины в средней области (7-25 мм для маленьких, 11-29 мм для средних, 15-33 мм для больших).
Чтобы отсоединиться (если требуется): выясните, какая сторона срослась, попробуйте надавить сверху или снизу, не прилагайте чрезмерных усилий при повороте. На нижней стороне может оказаться полезным проворачивание с помощью монеты достоинством 2 евро и плоскогубцев.
Включены файлы Fusion 360. F3z — это сконфигурированное решение (требуется полная лицензия Fusion), f3d параметризован (радиус/высота для маленьких: 25/32 мм, средних 30/40 мм, больших 35/48 мм).
Смотрите также другие мои намотчики:
