Резюме

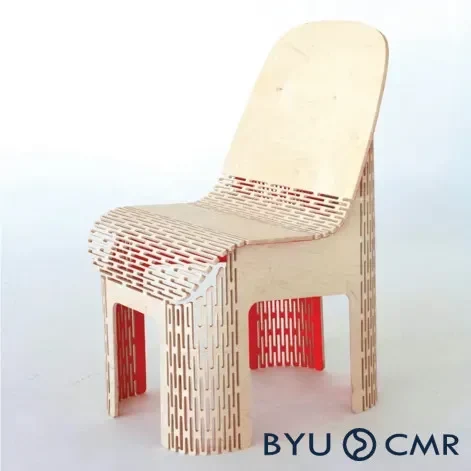

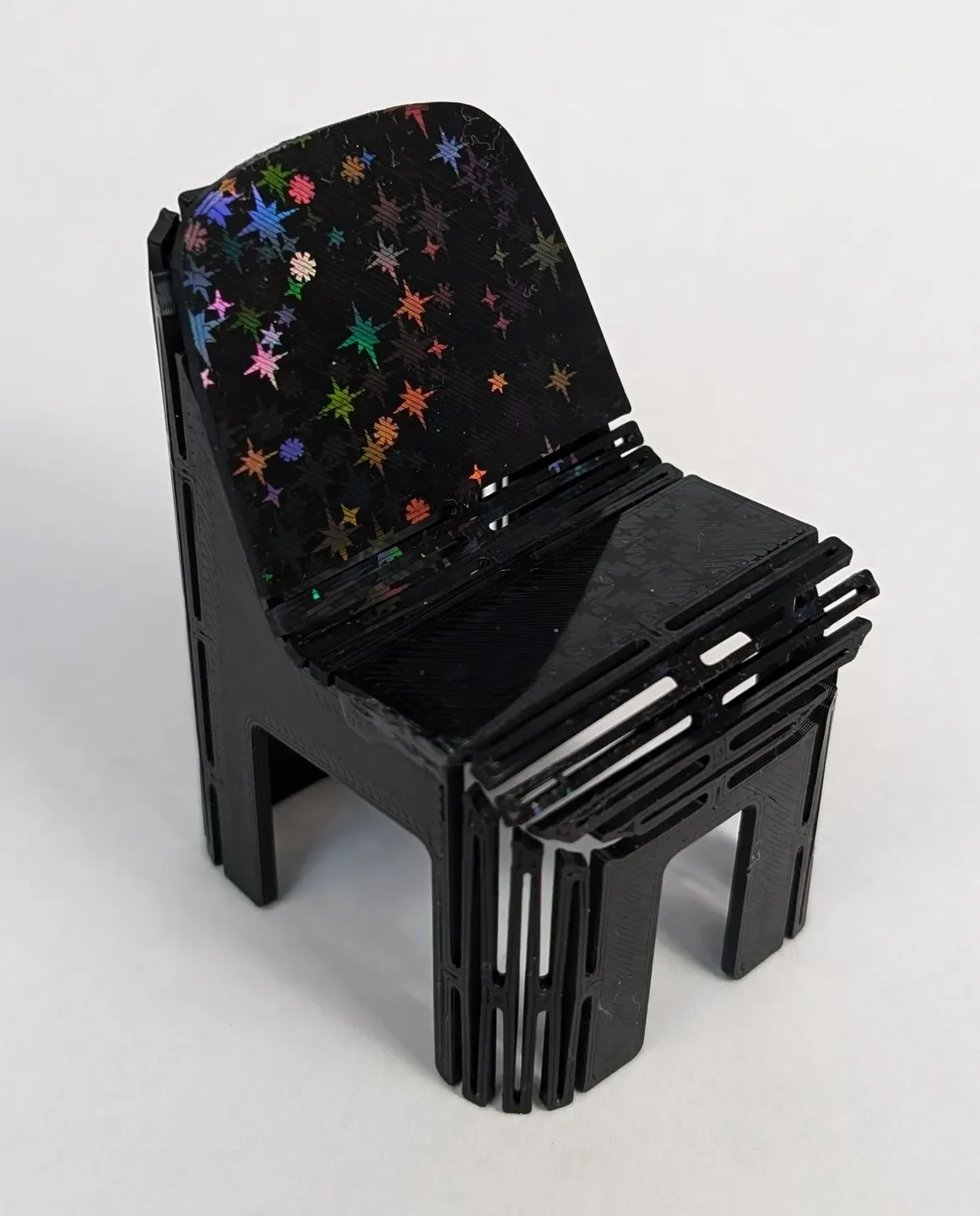

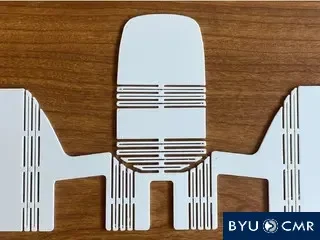

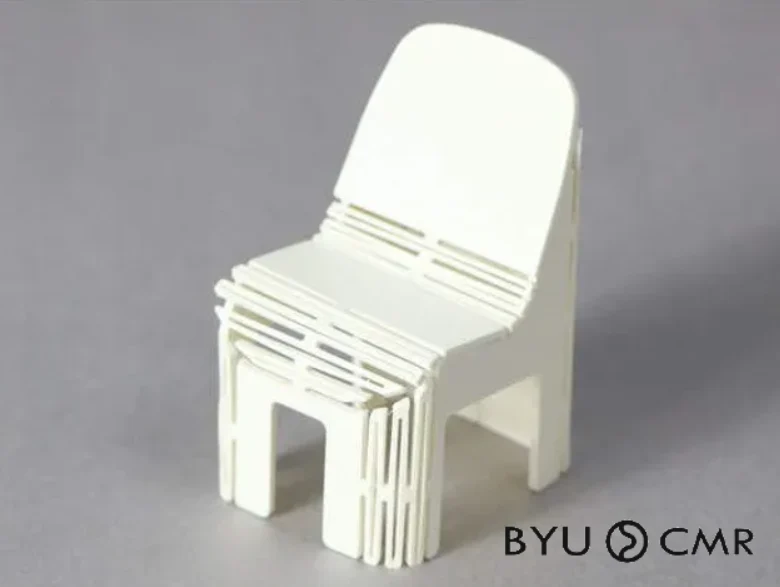

В этом кресле используются соединения Lamina Emergent Torsion (LET), позволяющие складывать из одного листа в полноценную конструкцию. Потратив примерно час на печать и несколько капель суперклея, вы сможете сделать масштабную модель нашего полноразмерного стула из фанеры!

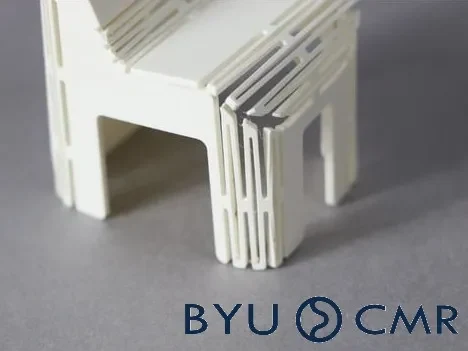

В соединениях LET используется изгиб отдельных торсионов для получения изгиба и поступательного движения ранее твердых листов материала. Б��агодаря этому мы можем добиться больших отклонений от материалов, которые обычно не гнутся, например, от дерева.

Эта концепция была разработана совместным предприятием Wasatch Design Collective и BYU Compliant Mechanisms and Robotics Group.

Если вы заинтересованы в приобретении собственной полноразмерной версии, посетите:

https://flexchair.squarespace.com/

Постпечатная обработка

Добавьте небольшую каплю суперклея в места, отмеченные красными стрелками. Начните со склеивания спинки, а затем приклейте внутреннюю часть стула.

Мы также использовали ленту на внешней стороне стула, чтобы удерживать его на месте во время приклеивания и пока клей высыхал.

Техническая информация

Этот стул представляет собой масштабную модель двустороннего однолистового стула LET Array, исследование которого можно найти здесь:

Паркинсон, Бетани и др. «Методы проектирования устойчивой плоской складной деревянной мебели». Международные инженерно-технические конференции по проектированию и Конференция по компьютерам и информации в инженерии. Том. 86281. Американское общество инженеров-механиков, 2022. https://asmedigitalcollection.asme.org/IDETC-CIE/proceedings/IDETC-CIE2022/86281/V007T07A067/1150616.

Эймс, округ Колумбия (2021). Лазерная формовка податливых механизмов и складной плоской мебели (Заказ № 29003693). Доступно на сайте ProQuest Dissertations & Thesis Global. (2637681352). Получено с https://scholarsarchive.byu.edu/etd/9341/?utm_source=scholarsarchive.byu.edu%2Fetd%2F9341&utm_medium=PDF&utm_campaign=PDFCoverPages.

Чтобы узнать больше о механизмах соответствия в целом, посетите веб-сайт BYU Compliant Mechanisms and Robotics (CMR) или эти книги: Compliant Mechanisms, Handbook of Compliant Mechanisms. Также подписывайтесь на нас в Instagram @byucmr или Facebook @Compliant Mechanisms and Robotics Group.

Узнать больше

Этот дизайн был разработан Исследовательской группой механизмов соответствия (CMR) Университета Бригама Янга (BYU). Следуйте за нами на @byucmr в Instagram или посетите веб-сайт BYU Compliant Mechanisms Research (CMR), чтобы узнать больше о механизмах соотв��тствия.

См. https://rdcu.be/dnHx0, где можно найти статью в Nature Communications о том, как и почему мы делимся этими ресурсами для разработчиков.
