Улучшенная Gridfinity

Gridfinity усовершенствован (по крайней мере, по моему скромному мнению)...

Спецификация Gridfinity

Gridfinity — это набор руководств и стандартов, созданный Заком Фридманом. Общее правило состоит в том, что все значения кратны 7. Решетки опорных плит состоят из квадратов размером 42x42 мм. Высота ячеек/виджетов, входящих в сетку, кратна 7 (теоретически). У меня есть более полная с��ецификация Gridfinity.

Уточнения

Эта реализация Gridfinity учитывает все стандарты и опирается на них, обеспечивая некоторые усовершенствования, а также некоторые альтернативные варианты крепления бункеров к опорной плите. Эта реализация также включает в себя простой метод расширения базовых плат до размеров, которые вы можете напечатать на 3D-принтере.

Ничто здесь не является потрясающим или даже совершенно уникальным, но оно «усовершенствует» реализацию Gridfinity.

Реализации бинов/виджетов

Gridfinity Refined (Инструменты принтера)
Gridfinity Refined (камердинер)

Магниты

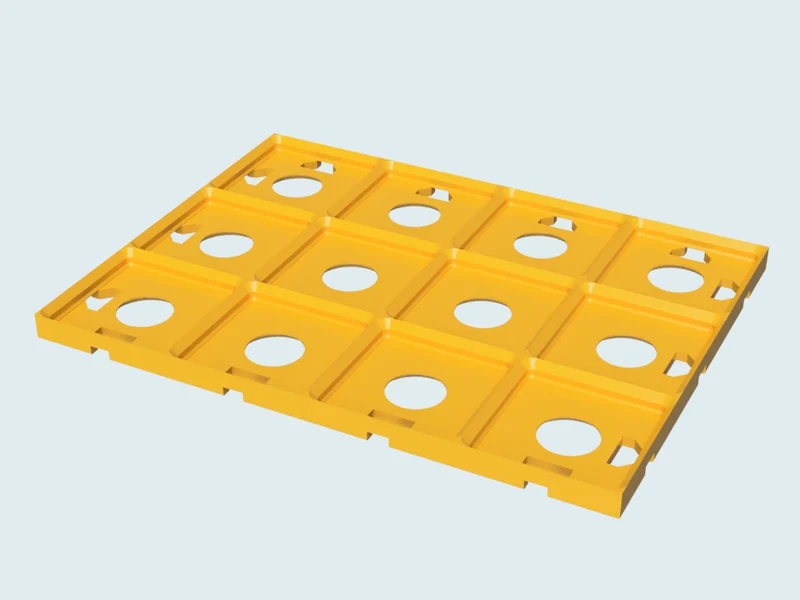

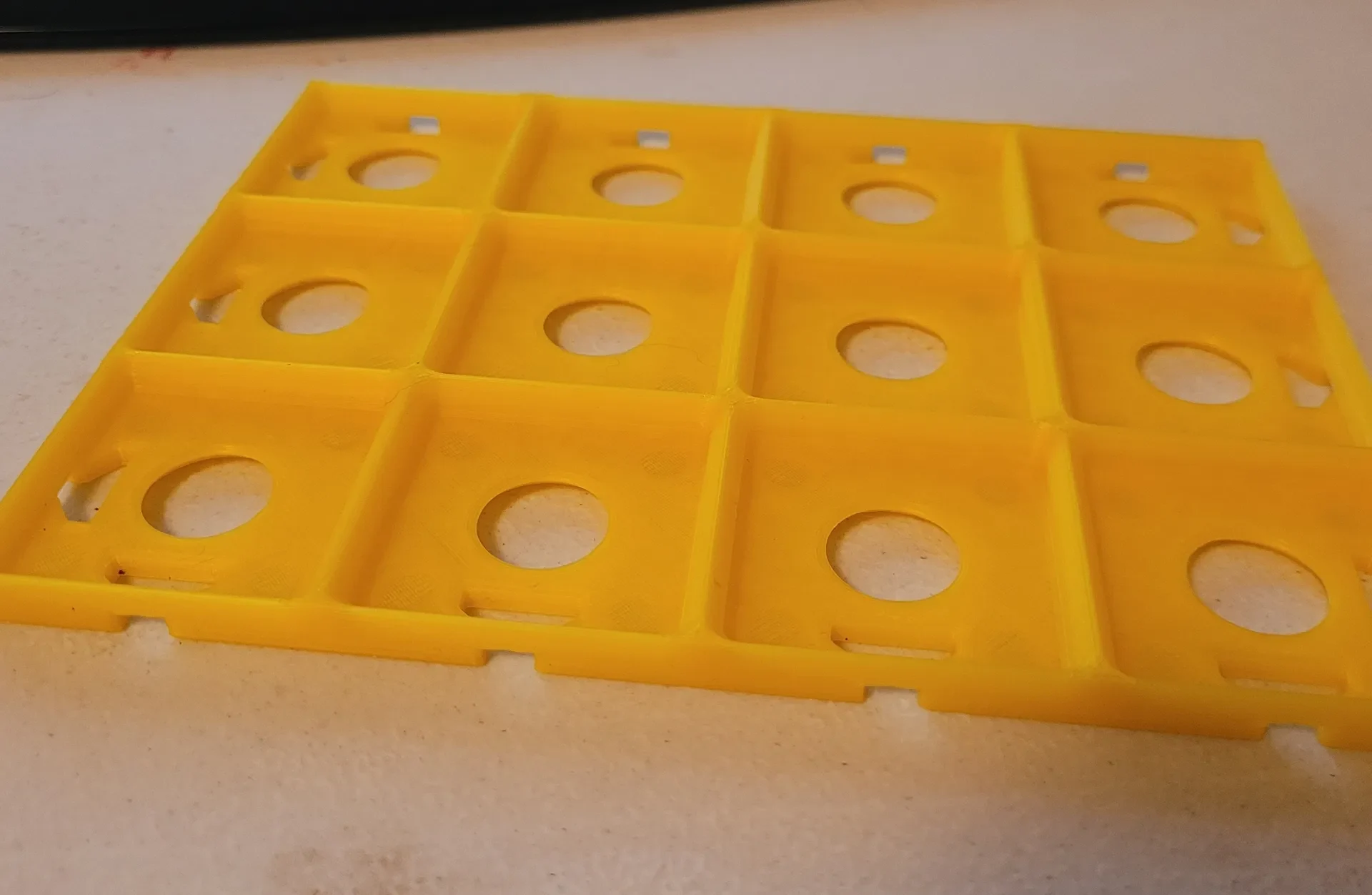

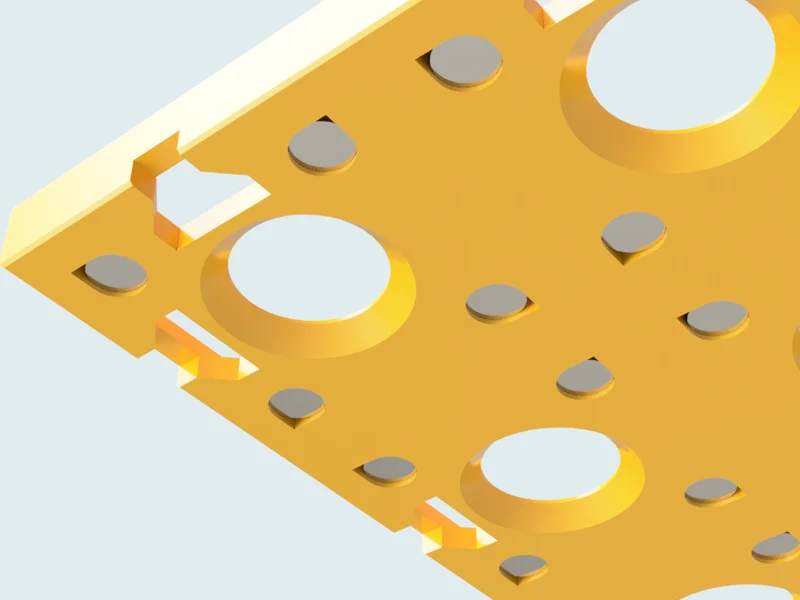

Начнем с запрессовки отверстий для магнитов 6х2 мм в нижней части опорной пластины. Если вам понадобится клей, он не помешает нормальному использованию.

Экспериментирую с шайбами ​​6x2 мм в опорной пластине. Сообщим вам, как идут дела.

Магниты для нижней части контейнеров/профилей вставляются в боковые части виджетов. Клей не нужен.

Эти слоты совпадают со «стандартным» расположением магнитов базовой пластины Gridfinity. Таким образом, эти контейнеры/профили можно ис��ользовать с любой из уже существующих опорных плит. Опять же, клей не нужен.

Немагнитное крепление

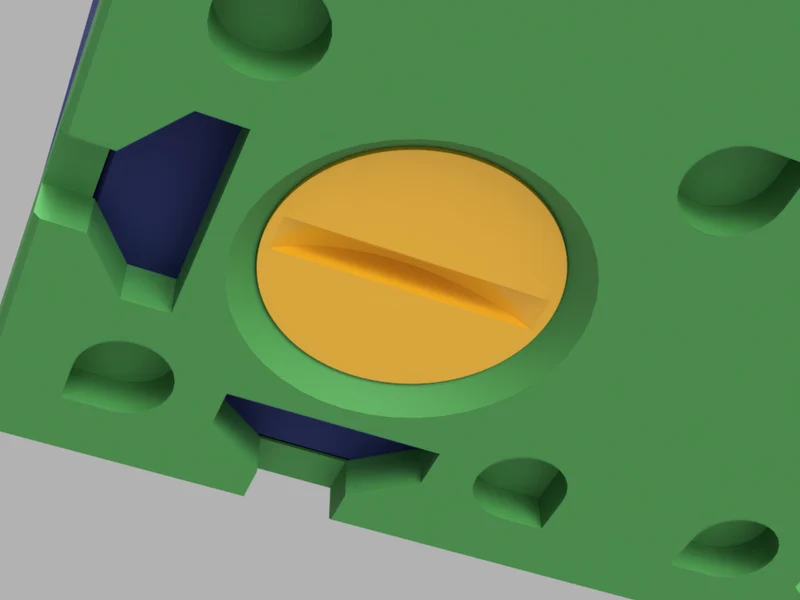

Если вам нужно закрепить контейнеры на опорной плите, чтобы они вообще не отваливались, в комплекте имеются специальное отверстие для винта и соответствующий винт с накатанной головкой.

Отверстие для винта не будет мешать другим опорным пластинам, но бункер нельзя прикрепить к другим опорным пластинам с помощью винта с накатанной головкой.

Имеется STL «Bin Screw Hole», который можно использовать с логическим оператором в вашем пакете 3D-проектирования для создания резьбового отверстия в других контейнерах.

Отверстие для винта в контейнере представляет собой метрический профиль ISO, размер 15,0 мм, обозначение M15x1,5, отверстие класса 6H. Смещение поверхностей резьбы составляет 0,125 мм, чтобы обеспечить небольшой уклон и облегчить закрепление винта с накатанной головкой.

Опорные плиты большего размера

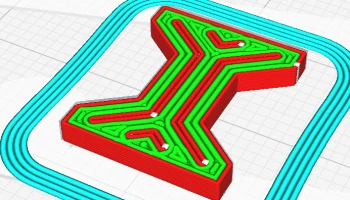

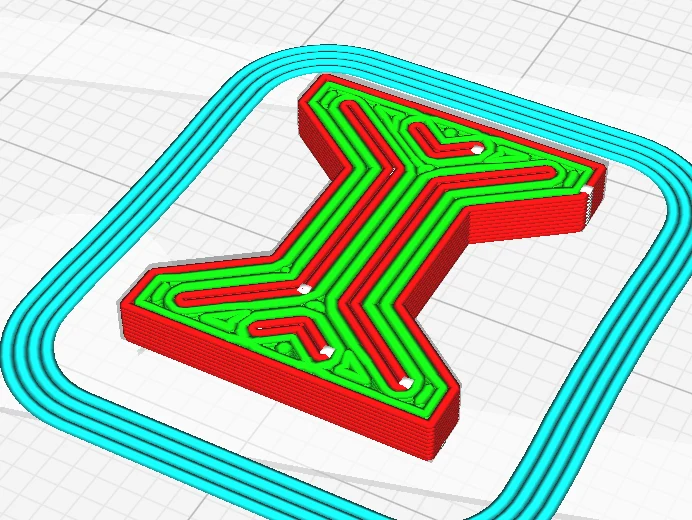

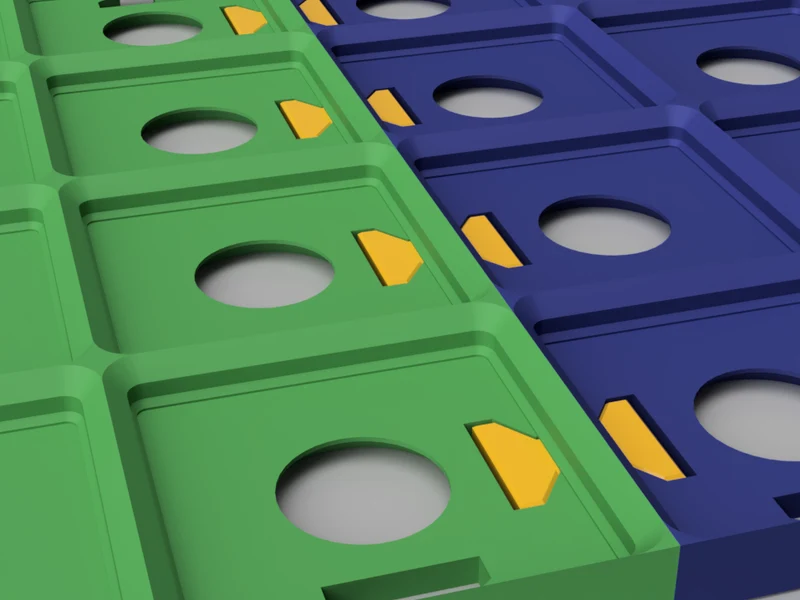

Простой клиновой замок-бабочка предназначен для скрепления нескольких опорных плит вместе.

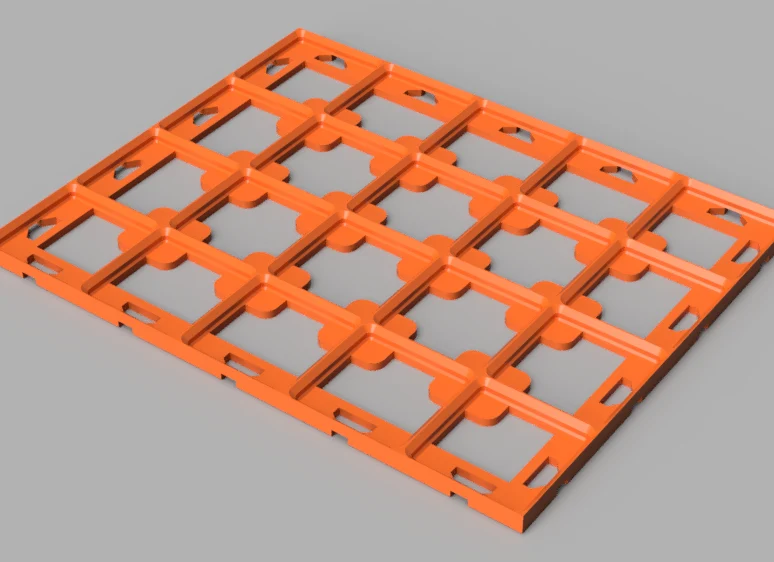

Минимальные опорные плиты

Для тех, кого не интересует «отверстие для винта», но все же нужны «клиновые» крепления и магниты с запрессовкой. EricD создал ремикс, который вдохновил на создание новой «минимальной/облегченной» версии, в которой используется меньше нити. Посмотрите в папке «Baseplates-Minimal».

Стекируемые сетки

Думайте о штабелируемых сетках как о стабильном ровном игровом поле, построенном поверх других штабелируемых ячеек. Существуют даже специальные «корзины», которые можно закрепить на решетке (с помощью винтов с накатанной головкой), которые действуют как ручки (оранжевые на рисунке ниже).

Штабелируемая решетка также имеет прорези для магнитов.

Файлы Fusion 360

Предоставляются файлы Fusion 360, поэтому вы можете импортировать их в Fusion 360, чтобы очень легко создавать свои собственные виджеты. Просто откройте проект и выберите «Изменить → Изменить параметры», затем введите количество столбцов и строк Gridfinity, а также количество слоев Gridfinity (размеры 7 мм).

Если у вас нет Fusion 360, вы можете начать с «Bin Base» в папке «Core». Поместите его в свою любимую программу 3D-моделирования, а затем скопируйте на основе 42 мм. Затем соберите коробку с закругленными углами сверху и настройте по своему вкусу.

Варианты монтажа

Крепление для профилей 4040 в настоящее время дорабатывается и тестируется. И, конечно же, ничто в мире 3D-печати не происходит очень быстро.

Другие варианты монтажа появятся в ближайшее время. Подумайте: настенный, перфорированный и некоторые другие.

Печать

Как ни удивительно, я добился большого успеха при печати всего с 3 стенками, верхним и нижним слоями и с использованием молниеносного заполнения (я также добился очень хорошего успеха с печатью всего с 2 стенками, верхней и нижней). Никаких опор не требуется.

Для базовых плат вам потребуется печатать с шириной 3-5 стен.
